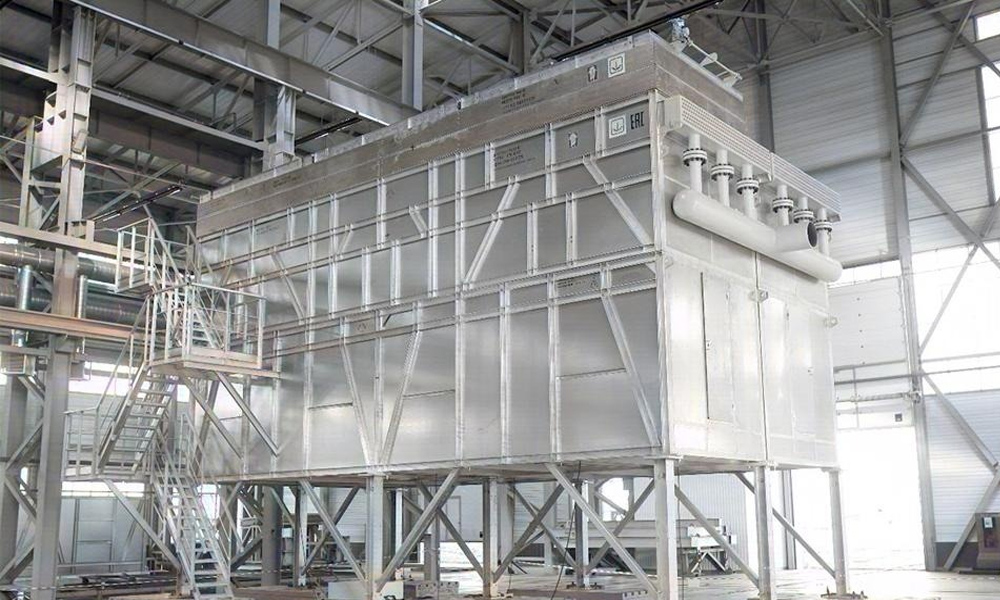

Аппараты воздушного охлаждения газа

Наша компания специализируется на изготовлении аппаратов воздушного охлаждения газа на высокое давление по индивидуальным проектам и отраслевым стандартам. Мы производим модели АВГ-БМ-160, АВГ-БМ-250, АВГ-БМ-320, АВГ-160, АВГ-320 и другие исполнения, соответствующие требованиям ПБ 03-585-03, ГОСТ Р 55520-2013, API 661. Наши решения применяются на дожимных компрессорных станциях, магистральных газопроводах и ПХГ, где критичны безопасность, энергоэффективность и долговечность. Более 15 лет мы поставляем оборудование, способное работать при давлении до 40 МПа и температурах до –60 °C. Каждый аппарат проектируется с учётом сейсмичности, ветровых нагрузок и агрессивных сред — это и есть настоящая промышленная надёжность.

Назначение и принцип работы АВО для газа высокого давления

Аппараты воздушного охлаждения газа (АВГ) предназначены для эффективного отвода тепла от сжатого природного газа после компрессоров, что необходимо для стабильной и безопасной работы технологических линий. При компрессии газ нагревается до +120–180 °C, и его необходимо охладить до +40–60 °C перед дальнейшей транспортировкой или переработкой.

АВГ работают по принципу теплообмена между горячим газом внутри оребрённых труб и охлаждённым атмосферным воздухом, который прокачивается вентиляторами. В отличие от водяного охлаждения, такие установки не зависят от источников воды, что особенно важно на удалённых и арктических объектах.

Конструктивные особенности аппаратов АВГ

Наши аппараты воздушного охлаждения газа на высокое давление изготавливаются с учётом экстремальных условий эксплуатации. Конструкция обеспечивает:

• Коллекторы входа и выхода газа с присоединительными концами, подготовленными к сварке — это позволяет выполнить обвязку с минимальным количеством сварных швов (по одному кольцевому шву на входе и выходе), что повышает герметичность и снижает риски утечек.
• Система подвода-отвода газа — опционально, в зависимости от схемы обвязки и условий монтажа.
• Жалюзи с ручным, пневмо- или электроприводом — для точного регулирования температуры охлаждения в зависимости от времени года и нагрузки.
• Консольные площадки обслуживания — крепятся на болтах, не требуют отдельного фундамента, обеспечивают безопасный доступ к вентиляторам, электродвигателям и теплообменным секциям.
• Модульная сборка — особенно для блочно-модульных исполнений (АВГ-БМ), что ускоряет монтаж и снижает сроки ввода в эксплуатацию.

Сферы применения АВО для газа высокого давления

Наши аппараты востребованы в сложных и ответственных технологических процессах, где критичны давление, температура и безопасность:

• Магистральные газопроводы — охлаждение газа на головных и дожимных компрессорных станциях, особенно перед протяжёнными участками, включая подводные переходы.
• Подземные хранилища газа (ПХГ) — работа при давлении до 40 МПа, где важно поддерживать стабильную температуру для предотвращения гидратообразования.
• Заводы по производству СПГ — в составе технологических циклов сжижения, где требуется многоступенчатое охлаждение.
• Нефтегазовые промыслы с низким статическим давлением — использование дожимных компрессоров и, соответственно, АВО для стабилизации потока.
• Газоперерабатывающие и химические производства — при глубокой переработке углеводородов, где растёт потребность в оборудовании, рассчитанном на повышенные параметры.

Технические характеристики аппаратов воздушного охлаждения газа высокого давления

Все параметры могут быть адаптированы под конкретные условия эксплуатации: климат, состав газа, давление, доступное энергопитание и требования к автоматизации.

Преимущества наших АВГ для высокого давления

• Высокая надёжность — испытания на герметичность, виброустойчивость и циклические нагрузки.
• Энергоэффективность — частотное регулирование оборотов вентиляторов снижает расход электроэнергии на 30–50%.
• Универсальность монтажа — возможна установка в любом климатическом поясе, включая Крайний Север и пустынные зоны.
• Долгий срок службы — до 25 лет при регулярном ТО, за счёт качественных материалов и антикоррозионных покрытий.
• Поддержка на всех этапах — от расчёта тепловой мощности до шеф-надзора при пуске.
