Газоохладители ГО

Газоохладители ГО — почему турбогенератор не перегревается, даже под полной нагрузкой

Вы когда-нибудь задумывались, как работает турбогенератор мощностью в сотни мегаватт — и при этом не превращается в гигантский обогреватель? Даже при КПД выше 98% 2% потерь — это десятки мегаватт тепла, выделяемого внутри машины. Это тепло нагревает медь обмоток, активную сталь, изоляцию. И если его не отводить — генератор выйдет из строя за считанные часы.

Современные турбогенераторы и синхронные компенсаторы используют водород как охлаждающую среду — он легче воздуха, лучше отводит тепло и не поддерживает горение. Но сам водород, циркулируя по машине, нагревается. Чтобы он продолжал эффективно охлаждать, его нужно охладить водой. Эту задачу решает газоохладитель ГО — ключевой элемент замкнутой системы охлаждения.

Тепло внутри генератора: почему нельзя просто «включить вентилятор»?

Внутри турбогенератора нет «воздуха» в привычном смысле. Пространство заполнено очищенным водородом под давлением 0,3–0,5 МПа. Он циркулирует, забирая тепло от ротора, статора и контактных узлов. Нагретый водород выходит из машины и поступает в газоохладитель ГО, где проходит по оребрённым трубкам. Снаружи по этим трубкам течёт вода — техническая или деаэрированная. В результате — водород охлаждается на 20–30 °C и возвращается в генератор.

Если этот процесс нарушается, последствия серьёзные:

• рост температуры обмоток
• деградация изоляции
• снижение ресурса машины в разы
• аварийные остановки и простои

Газоохладитель — не «вентилятор с трубами». Это высокоточное теплообменное устройство, работающее в условиях повышенного давления, чистоты среды и непрерывной нагрузки.

Почему изоляция «стареет»: восьмиградусное правило

Критически важно поддерживать температуру изоляции обмоток в допустимых пределах. Почему? Потому что срок службы изоляции напрямую зависит от температуры.

Существует так называемое «восьмиградусное правило»: при повышении температуры изоляции на всего 8 °C её срок службы сокращается вдвое.

Пример: — При температуре 105 °C изоляция прослужит 20 лет. — При 113 °C — уже только 10 лет. — При 121 °C — 5 лет.

А если изоляция перегреется критически — она высыхает, крошится, теряет эластичность и электроизоляционные свойства. После этого — только капитальный ремонт.

Именно поэтому система охлаждения, и в частности газоохладитель ГО, — это не просто «радиатор», а гарант долговечности всей машины.

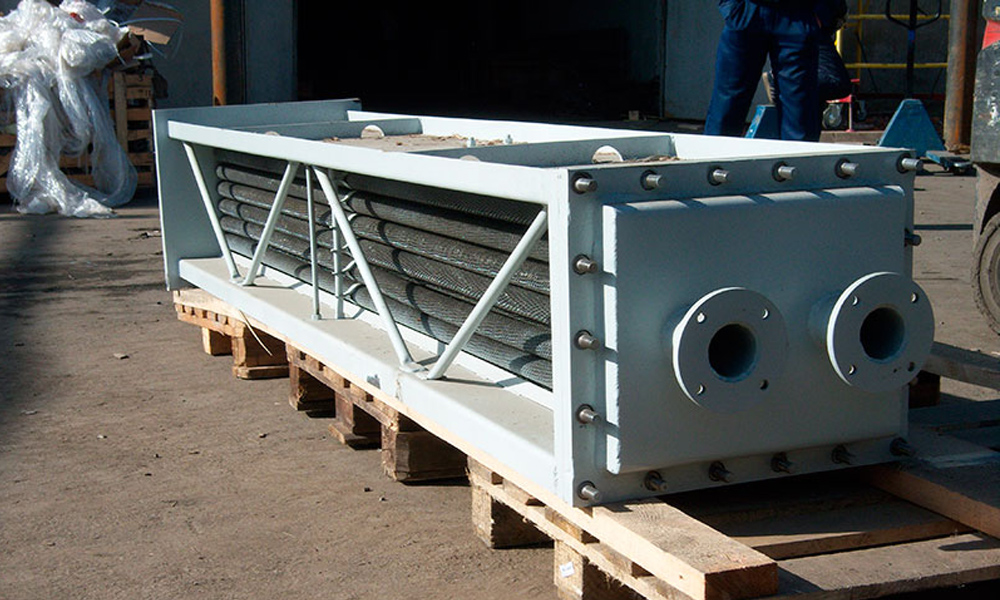

Как устроен и работает газоохладитель ГО?

Наш газоохладитель — это компактный, но мощный теплообменник, встроенный в контур охлаждения турбогенератора. Его основные элементы:

• Биметаллические оребрённые трубы — стальная основа с алюминиевым оребрением. Высокая теплопроводность, стойкость к коррозии и вибрации.
• Трубные доски и камеры — обеспечивают герметичность и направление потоков.
• Корпус — стальной, с антикоррозионным покрытием, рассчитанный на давление водорода до 0,6 МПа.
• Фланцевые соединения — для надёжного монтажа в систему.

Водород проходит внутри труб, вода — снаружи между рёбрами. Благодаря большому коэффициенту оребрения, теплообмен происходит эффективно даже при небольшой разнице температур.

Климатические исполнения и качество воды — на что обратить внимание

Газоохладители ГО изготавливаются в климатических исполнениях по ГОСТ 15150-69:

• У — умеренный климат
• УХЛ — умеренный и холодный
• Т — тропический
• О — общеклиматическое исполнение

Категория размещения: 3 или 4 — для установки в закрытых помещениях с естественной или искусственной вентиляцией.

Важно: выбор исполнения зависит не только от климата, но и от качества охлаждающей воды. Мы предлагаем три варианта:

• Н — для чистой, подготовленной воды (деминерализованной, деаэрированной)
• М — для сред с повышенным солесодержанием
• М1 — усиленное исполнение для агрессивных сред

При заказе мы уточняем состав воды — чтобы избежать коррозии и отложений внутри труб.

Не типовые — а под вашу машину

Мы не ограничиваемся стандартными моделями. Наши газоохладители изготавливаются по техническим характеристикам заказчика. Почему это важно?

Потому что:

• у разных турбогенераторов («Силовые машины», Siemens, Alstom, GE) — разные габариты, присоединительные размеры, тепловые нагрузки;
• в старых установках часто нужны аналоги снятых с производства охладителей;
• при модернизации требуется повысить эффективность охлаждения без замены всей машины.

Присылайте чертежи, паспортные данные или даже фото старого газоохладителя — мы сделаем замер, расчёт и изготовим точную замену или улучшенную версию.

Почему нас выбирают энергетики?

Потому что мы понимаем: газоохладитель — это не «деталь», а часть жизненно важной системы. Мы не экономим на:

• качестве сварки и герметичности (каждый аппарат испытывается под давлением 0,9 МПа)
• материале (только проверенные поставщики труб и фланцев)
• документации (паспорт, чертежи, акты испытаний — всё в комплекте)
• поддержке (инженер свяжется, чтобы уточнить нюансы монтажа)

Мы работаем с ГРЭС, ТЭЦ, ГАЭС, атомными станциями. Нам доверяют, потому что наша работа — это стабильность вашей.

Узнайте цену и получите решение для вашего генератора

Если вам нужен газоохладитель ГО — не ищите аналоги «похожих». Направьте нам параметры: тип генератора, тепловой поток, давление водорода, качество воды, климат — и мы подготовим расчёт, чертёж и коммерческое предложение.

Узнать цену — просто. Оставьте заявку, и наш инженер свяжется с вами в течение 2 часов.

Работаем по России, СНГ и на экспорт. Возможна поставка в исполнениях УХЛ, Т, О — под любой климат.
