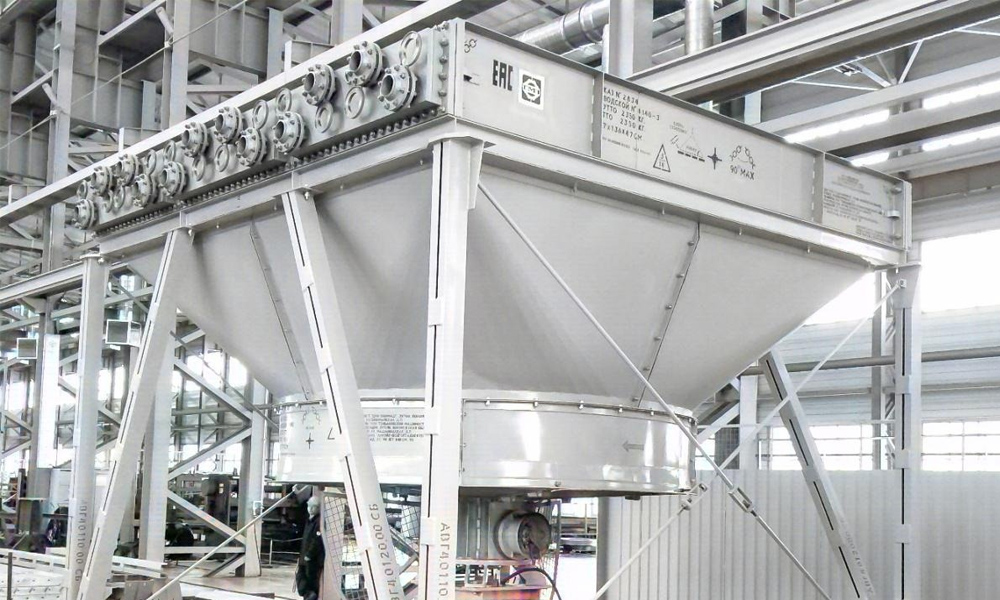

Горизонтальные аппараты воздушного охлаждения

Наша компания предлагает изготовление горизонтальных аппаратов воздушного охлаждения по ГОСТ, ТУ и международным стандартам. Мы производим модели АВГ и 2АВГ для охлаждения и конденсации паров, газов и жидкостей в нефтепереработке, нефтехимии и химической промышленности. Оборудование рассчитано на работу при давлении до 6,3 МПа, температуре среды до +300 °C и в условиях глубокого холода — до –60 °C. Аппараты изготавливаются в исполнениях У1, УХЛ1 и ХЛ1, что позволяет устанавливать их в Арктике, на Дальнем Востоке и в других сложных климатических зонах. Каждое изделие проходит полный цикл испытаний и соответствует требованиям промышленной безопасности, надёжности и энергоэффективности.

Назначение и область применения

Горизонтальные аппараты воздушного охлаждения предназначены для конденсации и охлаждения парообразных, газообразных и жидких сред в технологических процессах. Они активно используются на установках:

• атмосферной и вакуумной перегонки нефти (АВТ, ВТ)
• каталитического крекинга и гидроочистки
• газофракционирования (сепарация пропана, бутана, этана)
• производства полимеров, аммиака, метанола
• охлаждения рефлюкса, конденсата, паров углеводородов

Благодаря горизонтальной компоновке, такие аппараты удобны для монтажа в условиях ограниченного пространства, особенно на реконструируемых объектах. Они обеспечивают равномерный воздушный поток, низкий уровень шума и простоту обслуживания.

Конструктивные особенности горизонтальных АВО

Горизонтальные аппараты воздушного охлаждения отличаются продуманной конструкцией, ориентированной на долговечность и устойчивость к экстремальным нагрузкам:

• Трубный пучок расположен горизонтально, вентиляторы установлены сверху (induced draft) — это снижает износ лопастей и обеспечивает равномерное охлаждение по всей площади.
• Жалюзи с ручным, пневмо- или электроприводом — для точного регулирования температуры охлаждения в зависимости от времени года.
• Система рециркуляции воздуха — внутренняя или внешняя, позволяет поддерживать стабильный температурный режим зимой и предотвращать замерзание.
• Подогреватель и увлажнитель воздуха — опционально, для работы в условиях резких перепадов температур.
• Частотный преобразователь — позволяет плавно регулировать обороты вентиляторов, снижая энергопотребление на 30–40%.
• Площадки обслуживания — крепятся консольно, не требуют дополнительного фундамента, обеспечивают безопасный доступ к узлам.

Условия эксплуатации

Наши аппараты рассчитаны на работу в самых сложных климатических и сейсмических условиях:

• Минимальная температура воздуха:
  — Исполнение У1: не ниже –40 °C
  — Исполнение УХЛ1: не ниже –50 °C
  — Исполнение ХЛ1: не ниже –60 °C
• Сейсмичность: до 9 баллов
• Ветровая нагрузка: IV географический район (скоростной напор ветра до 85 кгс/м²)
• Работа под вакуумом: возможна при соответствующем материальном исполнении и расчёте жёсткости трубного пучка

Технические характеристики аппаратов АВГ и 2АВГ

Все параметры могут быть адаптированы под конкретный технологический процесс: состав среды, давление, температуру, требования к автоматизации и энергопотреблению.

Преимущества наших горизонтальных АВО

• Универсальность — подходят для охлаждения как горячих паров, так и жидкостей, включая агрессивные среды.
• Энергоэффективность — частотное регулирование и автоматическое управление жалюзи снижают расход электроэнергии.
• Долговечность — использование коррозионностойких материалов и покрытий обеспечивает срок службы до 25 лет.
• Безопасность — взрывозащищённые двигатели, герметичные коллекторы, соответствие нормам Ростехнадзора.
• Гибкость поставки — возможна поставка в блочно-модульном исполнении с полной заводской готовностью.
