Малопоточные аппараты воздушного охлаждения

Наша компания производит малопоточные аппараты воздушного охлаждения типов АВМ-Г (горизонтальные) и АВМ-В (вертикальные) для охлаждения и конденсации газообразных, парообразных и жидких сред в нефтепереработке, химической и нефтехимической промышленности. Эти аппараты применяются как на объектах внутри страны, так и поставляются на экспорт.

Они идеально подходят для технологических участков с небольшим расходом среды, где требуется точное поддержание температурного режима. Оборудование изготавливается в исполнениях с разъёмными и неразъёмными распределительными камерами, что обеспечивает гибкость при обслуживании и ремонте.

Назначение и особенности малопоточных АВО

Аппараты воздушного охлаждения малопоточного типа АВМ предназначены для эффективного отвода тепла от технологических потоков с низким объёмом — от единиц до сотен кубометров в час. Благодаря компактным размерам и высокой точности регулирования, они находят применение в системах, где классические АВО были бы избыточны.

Конструкция аппарата включает биметаллические оребрённые трубы, собранные в секции, которые обдуваются воздухом от осевых вентиляторов. Такая схема обеспечивает высокую эффективность теплообмена даже при минимальных перепадах температур.

Особое внимание уделено надёжности: базовое исполнение рассчитано на сейсмичность до 7 баллов, но по требованию заказчика несущая конструкция усиливается для работы в районах с сейсмичностью до 9 баллов.

Где применяются аппараты АВМ?

Малопоточные аппараты востребованы в узкоспециализированных и ответственных участках производства:

• Охлаждение масла на компрессорных станциях магистральных газопроводов — при наличии интенсификатора и системы рециркуляции воздуха.
• Системы КИПиА — охлаждение импульсных линий, дренажных паров, пробоотборников.
• Пилотные и лабораторные установки — где важна точность и компактность.
• Рефлюксные системы малой мощности — на установках стабилизации, газофракционирования.
• Технологические участки с переменной нагрузкой — с возможностью точного регулирования через жалюзи и частотное управление.

Аппараты АВМ незаменимы там, где нужна надёжность, компактность и экономичность, а не просто габаритная мощность.

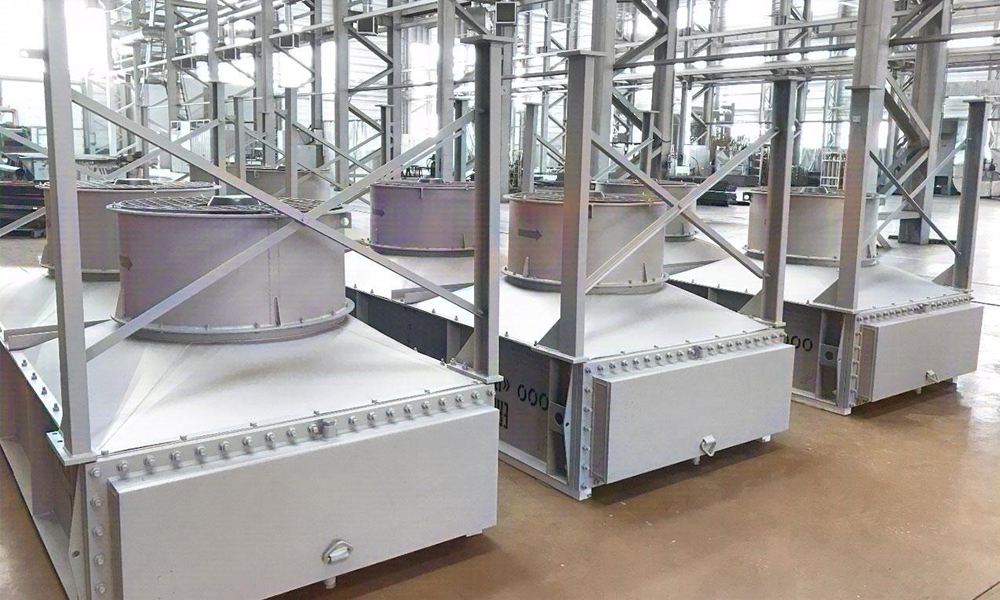

Конструкция и комплектация

Каждый аппарат АВМ состоит из:

• Пучка биметаллических оребрённых труб — стойких к коррозии и термическим нагрузкам.
• Осевого вентилятора с электродвигателем — с прямым или ремённым приводом.
• Жалюзи — для регулирования воздушного потока.
• Опорной конструкции — может поставляться без опор или с дополнительными крепёжными узлами.
• Камеры рециркуляции воздуха — для стабилизации температуры в холодный период.
• Распределительных камер — разъёмного (с крышками) или неразъёмного исполнения, в зависимости от условий обслуживания.

По требованию заказчика аппараты могут быть укомплектованы:

• Жалюзи с ручным, пневмо- или электроприводом — для автоматического поддержания температуры.
• Увлажнителем воздуха — повышает эффективность в жарком климате.
• Подогревателем воздуха — предотвращает обмерзание зимой.

Также отдельно поставляются трубные пучки, секции с крышками и крепёжные детали в качестве запасных частей для текущего и капитального ремонта.

Технические характеристики малопоточных аппаратов АВМ

Все параметры подбираются под конкретные условия: состав среды, давление, температура, климат и требования к автоматизации.
