Маслоохладители ОДЦ

Маслоохладители ОДЦ: как трансформатор не перегревается даже в пиковые нагрузки

Вы когда-нибудь задумывались, почему силовой трансформатор, работающий под высоким напряжением и нагрузкой, не выходит из строя от перегрева? Ответ прост: его охлаждает масло, а масло, в свою очередь, охлаждается в маслоохладителе ОДЦ. Это не просто «радиатор с вентиляторами» — это система активного охлаждения, которая поддерживает стабильную температуру масла и, как следствие, всей обмотки трансформатора.

Ниже — вопросы и ответы, которые чаще всего задают проектировщики, энергетики и сервисные инженеры. Разберём всё, как есть.

Что такое маслоохладитель ОДЦ и зачем он нужен?

ОДЦ — это устройство принудительного охлаждения трансформаторного масла. Оно устанавливается рядом с трансформатором и работает по принципу: горячее масло из бака поступает в охладитель, отдаёт тепло через оребрённые трубы, а охлаждённое масло возвращается обратно.

Без ОДЦ трансформатор не сможет работать на полной мощности. Масло перегреется, изоляция начнёт стареть, а через некоторое время — сработает защита или произойдёт авария.

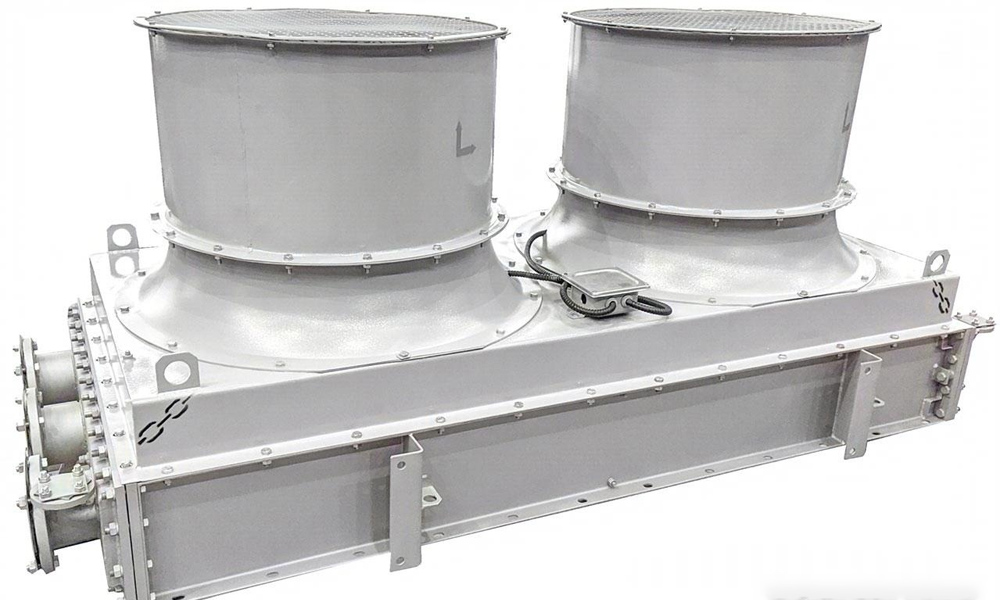

Как устроен маслоохладитель ОДЦ?

Вот из чего состоит типовой ОДЦ:

• Трубный пучок из биметаллических оребрённых труб — стальная основа с алюминиевым оребрением. Такие трубы прочные, устойчивы к коррозии и обеспечивают высокую теплопередачу.
• Стальной корпус — защищает теплообменник и служит основой для вентиляторных отсеков.
• Вентиляторные отсеки — в них устанавливаются осевые вентиляторы, которые нагнетают воздух на трубы.
• Входной и выходной фланцы — для подключения к масляной магистрали.
• Фильтры на выходе — задерживают мелкие частицы, образующиеся при старении масла.
• Манометры — для контроля давления в системе.

Масло проходит 2–3 хода внутри пучка, отдавая тепло, а вентиляторы «сдувают» его в атмосферу.

Почему важна площадь теплообмена и поток воздуха?

Два ключевых параметра эффективности ОДЦ:

1. Площадь теплообмена — чем больше оребрённых труб, тем больше тепла можно отвести. Благодаря оребрению она увеличивается в 15–20 раз по сравнению с гладкой трубой.
2. Объём воздуха, прокачиваемого вентиляторами — чем больше воздуха проходит через пучок, тем интенсивнее охлаждение. Но важно соблюдать баланс: слишком сильный поток повышает шум, слишком слабый — не справляется с нагрузкой.

Поэтому современные ОДЦ часто оснащаются электронным регулятором оборотов — вентиляторы работают на полную мощность только в жару, а зимой снижают обороты, экономя энергию и снижая шум.

Какие бывают схемы установки?

ОДЦ может монтироваться по-разному:

• Радиаторная часть прилегает к стенке трансформатора — компактное решение, подходит для ограниченных площадок.
• Радиатор направлен в свободное пространство — обеспечивает лучшую циркуляцию воздуха, особенно при групповой установке.

Выбор зависит от условий на подстанции, доступа для обслуживания и архитектуры трансформатора.

Что означает маркировка ОДЦ-180 ХЛ1?

Разберём по частям:

• ОДЦ — охладитель с принудительной циркуляцией масла и воздуха («ДЦ» — это и есть «принудительное охлаждение»).
• 180 — номинальный тепловой поток, кВт (мощность охлаждения). Бывает 160, 180, 200 и выше — подбирается под мощность трансформатора.
• ХЛ — климатическое исполнение: для холодного климата (температура до –60 °C).
• У — умеренный климат, УХЛ — умеренный и холодный, Т — тропическое исполнение.
• 1 — категория размещения. Для ОДЦ всегда «1», потому что они устанавливаются на открытом воздухе.

Пример: ОДЦ-160 УХЛ1 — охладитель мощностью 160 кВт для умеренного и холодного климата, уличной установки.

Сколько охладителей нужно на один трансформатор?

Система охлаждения типа ДЦ предусматривает:

• Не менее двух маслоохладителей ОДЦ — для работы под нагрузкой.
• Один резервный — включается при аварии, перегрузке или плановом обслуживании.

Это обеспечивает бесперебойность: даже если один охладитель вышел из строя, трансформатор продолжит работать в штатном режиме.

Как влияет шум на выбор оборудования?

Шум — важный фактор, особенно если подстанция находится вблизи жилых зон или административных зданий. Современные ОДЦ проектируются с учётом норм по шуму:

• уровень шума — не более 75–80 дБ(А) на расстоянии 2 м;
• используются вентиляторы с низким уровнем шума;
• регулирование оборотов по температуре снижает шум в ночное и холодное время.

Чем тише охладитель — тем комфортнее работать персоналу и тем меньше жалоб от окружающих.

Мы производим не только стандартные, но и точные решения

Если у вас:

• устаревший трансформатор без документации,
• ограничения по габаритам,
• нестандартная мощность охлаждения,
• или нужно заменить снятый с производства ОДЦ,

— мы изготовим точную замену или улучшенную версию под вашу задачу. Присылайте фото, чертежи или параметры — и мы сделаем расчёт, подберём компоновку и произведём охладитель, который встанет без переделок.

Почему нас выбирают подстанционщики?

Потому что мы понимаем: маслоохладитель ОДЦ — это не «доп. оборудование», а часть системы, от которой зависит:

• надёжность трансформатора,
• срок службы изоляции,
• отсутствие аварийных отключений.

Наши охладители:

• изготавливаются из материалов с маслостойкими покрытиями,
• проходят испытания на герметичность и прочность,
• имеют полный пакет документов: паспорт, чертежи, акты,
• работают в Арктике, в пустынях и в мегаполисах.

Узнайте цену и получите решение для вашего трансформатора

Если вам нужен маслоохладитель ОДЦ — не ищите «похожий». Направьте нам: марку трансформатора, мощность, климат, схему установки — и мы подготовим расчёт, чертёж и коммерческое предложение.

Узнать цену — быстро. Оставьте заявку, и наш инженер свяжется с вами в течение 2 часов.

Работаем по России, СНГ и на экспорт. Возможна поставка в исполнениях ХЛ1, УХЛ, Т — под любой климат.
