Зигзагообразные аппараты воздушного охлаждения

Наша компания предлагает изготовление зигзагообразных аппаратов воздушного охлаждения для нефтепереработки, нефтехимии и химической промышленности. Благодаря уникальной конфигурации трубного пучка, такие аппараты обеспечивают максимальную площадь теплообмена при компактных габаритах. Они рассчитаны на давление до 6,3 МПа, температуру среды до +300°C и эксплуатацию при температуре воздуха до –60°C (исполнение ХЛ1).

Оборудование подходит для работы под вакуумом и в условиях сейсмичности до 9 баллов. Каждый аппарат изготавливается по индивидуальному проекту, проходит полный цикл испытаний и соответствует требованиям ГОСТ, ПБ 03-585-03 и международным нормам.

Что такое зигзагообразные аппараты воздушного охлаждения?

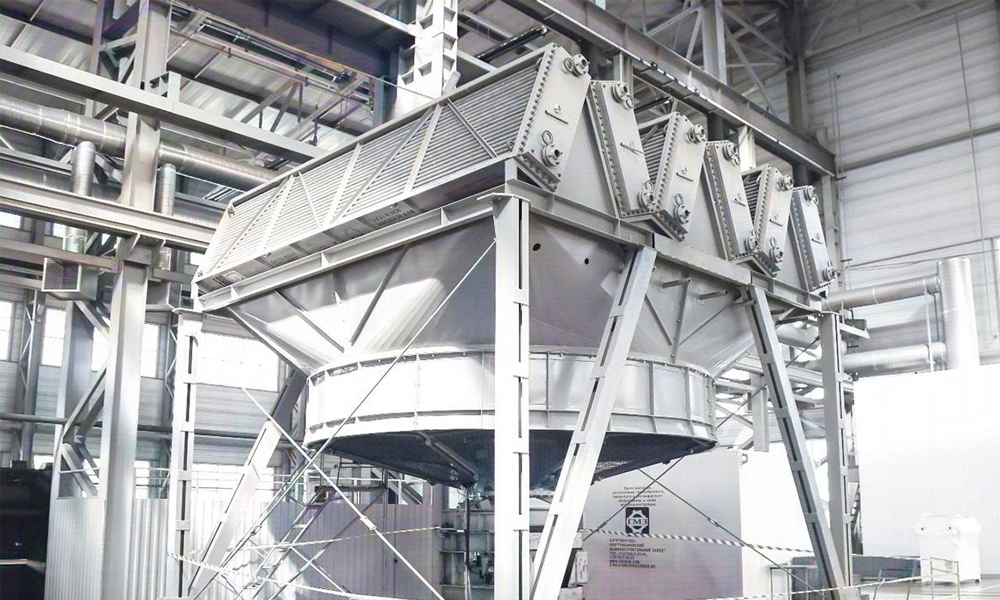

Зигзагообразные аппараты воздушного охлаждения — это высокопроизводительные теплообменные установки, в которых трубный пучок расположен не прямыми рядами, а по зигзагообразной схеме. Такая компоновка позволяет существенно увеличить длину труб в ограниченном объёме, что повышает эффективность охлаждения и конденсации без увеличения габаритов самого аппарата.

Это особенно важно на реконструируемых объектах, где нет возможности расширять технологические площадки, а также в составе блочных установок, где каждый квадратный метр на счёту.

Область применения

Зигзагообразные АВО активно используются в сложных технологических процессах, где требуется высокая плотность теплообмена:

• Установки атмосферной и вакуумной перегонки нефти (АВТ, ВТ) — охлаждение и конденсация паров бензина, керосина, дизельного топлива.
• Газофракционирование — разделение углеводородных смесей (пропан, бутан, этан).
• Каталитический крекинг и гидроочистка — охлаждение продуктов реакции и рефлюкса.
• Производство полимеров, аммиака, метанола — конденсация паров и охлаждение технологических потоков.
• Охлаждение паров под вакуумом — в вакуумных колоннах и установках депарафинизации.

Такие аппараты незаменимы, когда нужно максимально эффективно использовать пространство без потери в производительности.

Конструктивные особенности и опции

Зигзагообразная схема расположения труб — это не просто компоновка, а результат точного расчёта гидравлических и тепловых параметров. Наши аппараты отличаются:

• Повышенной плотностью теплообмена — до 12 000 м² на один аппарат.
• Оптимизированным воздушным потоком — снижены гидравлические потери и неравномерность охлаждения.
• Возможностью работы под вакуумом — при соответствующем материальном исполнении и усилении трубной доски.
• Климатическими исполнениями:
  — У1: до –40°C
  — УХЛ1: до –50°C
  — ХЛ1: до –60°C
• Сейсмоустойчивостью — до 9 баллов, IV ветровой район.

По требованию заказчика аппараты могут комплектоваться:

• Жалюзи с ручным, пневмо- или электроприводом — для точного контроля температуры.
• Системой рециркуляции воздуха — предотвращает переохлаждение зимой.
• Подогревателем воздуха — исключает обледенение оребрения.
• Увлажнителем воздуха — повышает эффективность в жарком климате.
• Частотным преобразователем — плавное регулирование оборотов вентиляторов, экономия энергии до 40%.

Технические характеристики зигзагообразных аппаратов воздушного охлаждения

Все параметры подбираются индивидуально под технологический процесс: состав среды, давление, температуру, расход и требования к автоматизации.
