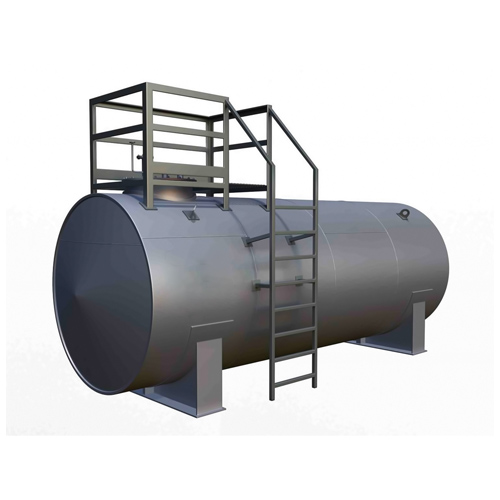

Резервуар РГСН-50м³
Специализируемся на серийном и индивидуальном производстве резервуаров РГСН-50м³ для ответственных объектов. Предлагаем полный технологический цикл от проектирования КМД до шеф-монтажа. Изготавливаем конструкции по ГОСТ 31385-2016, ПБ 03-584-03 и ТУ 5265-003-67029533-2012 с рабочим давлением до 0.1 МПа. Применяем стали 12Х18Н10Т и 08Х17Н15М3Т для агрессивных сред, обеспечиваем расчетный срок службы 20+ лет.
Технико-эксплуатационные характеристики
| Параметр | Значение |
|---|---|
| Номинальный объем | 50 м³ (+3%) |
| Рабочее давление | 0.1 МПа (макс.) |
| Температурный диапазон | -60°С до +120°С |
| Толщина стенки | 8-18 мм (расчетная) |
| Диаметр корпуса | 2600-3200 мм |
| Материалы исполнения | 09Г2С-14, 12Х18Н10Т, 08Х17Н15М3Т |
Конструктивные преимущества модели 50м³
- 3 кольца жесткости - против 1 у стандартных моделей
- Усиленные сварные швы - двойной проход с контролем РК
- Модифицированные опоры - с компенсаторами теплового расширения
- Расширенная комплектация - 2 люка-лаза DN600 + аварийный слив
- Повышенная безопасность - система аварийного сброса давления
Ключевые отличия от моделей меньшего объема
| Характеристика | РГСН-30м³ | РГСН-40м³ | РГСН-50м³ |
|---|---|---|---|
| Давление (МПа) | 0.04 | 0.07 | 0.1 |
| Кольца жесткости | Нет | 1 | 3 |
| Толщина стенки (мм) | 6-12 | 8-14 | 8-18 |
| Температурный диапазон | -40°С...+80°С | -60°С...+100°С | -60°С...+120°С |
Специализированные исполнения
- Химстойкое - с футеровкой PTFE или полипропиленом
- Морозоустойчивое - с подогревом и усиленной изоляцией
- Пищевое - полировка внутренней поверхности Ra ≤ 0.8 мкм
- Взрывозащищенное - по стандартам ATEX и IECEx
Технология производства
- Лазерная резка заготовок с ЧПУ-контролем
- Автоматическая сварка под флюсом SAW
- Термообработка швов (нормализация)
- Ультразвуковой контроль 100% швов
- Гидроиспытания 1.43Рраб
- Пескоструйная обработка Sa 2.5
- Нанесение 3-слойного покрытия (эпоксид-цинк-полиуретан)
Дополнительное оборудование
- Микропроцессорные системы мониторинга (температура/давление/уровень)
- Погружные насосы с взрывозащищенными двигателями
- Пневматические мешалки для гомогенизации
- Системы инертизации газового пространства
Области применения
- Нефтехранилища - для мазута, битума, сырой нефти
- Химические комплексы - хранение кислот, щелочей, растворителей
- Газопереработка - емкости для СУГ, пропан-бутановых смесей
- Энергетика - резервное топливо для ТЭЦ и котельных
- Фармацевтика - реакторы для промежуточных продуктов
Преимущества работы с нами
- Собственное КБ - разрабатываем нестандартные решения
- Испытательный центр - полный цикл проверок перед отгрузкой
- Монтажные бригады - шеф-монтаж в любой точке РФ
- Склад материалов - сокращаем сроки производства до 25 дней
Как заказать
Для расчета стоимости резервуара РГСН-50м³ предоставьте: технические условия, данные о хранимом продукте, требования к климатическому исполнению. Разрабатываем индивидуальные решения для специфических задач - от резервуаров с рубашкой охлаждения до емкостей с двойными стенками.
