Кожухотрубчатые теплообменники с плавающей головкой

Кожухотрубчатые теплообменники с плавающей головкой

ООО «Инвест Сталь» — лидер в разработке и производстве высокотехнологичного теплообменного оборудования. Наши кожухотрубчатые теплообменники с плавающей головкой — это результат многолетнего опыта и внедрения передовых инженерных решений. Такие аппараты незаменимы в процессах, где критически важны стабильность, безопасность и долговечность. Мы предлагаем оборудование, которое выдерживает экстремальные нагрузки и соответствует самым строгим стандартам, включая ГОСТ 34233.1-2017 и ASME BPVC.

Конструкция и принцип работы

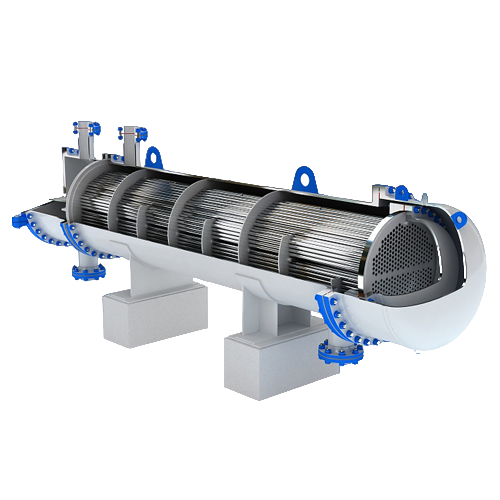

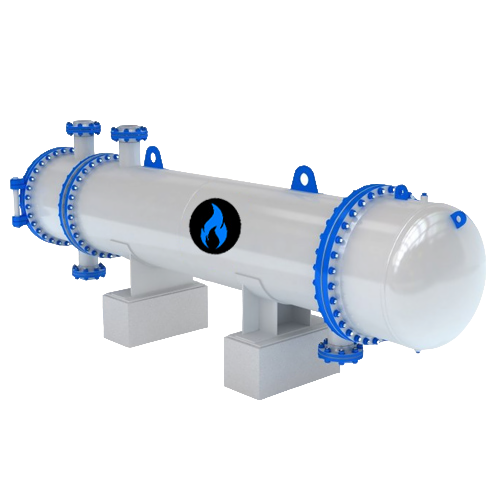

Кожухотрубный теплообменник с плавающей головкой — это сложное, но элегантное инженерное решение. В основе конструкции лежит цилиндрический кожух, внутри которого размещен трубный пучок. Первая решетка жестко закреплена на корпусе, а вторая («плавающая») имеет возможность свободно перемещаться. Это обеспечивает компенсацию температурных деформаций, возникающих при резких перепадах температур.

Как это работает?
Горячая и холодная среды движутся по разным контурам: одна — внутри трубок, вторая — в межтрубном пространстве. При нагреве трубки удлиняются, но благодаря подвижной головке механические напряжения не передаются на корпус. Например, в нефтепереработке такие аппараты успешно работают с температурами от +50°C до +450°C, сохраняя герметичность даже при давлении до 25 МПа.

Сферы применения

1. Химическая и нефтехимическая отрасли
Здесь наши теплообменники решают задачи нагрева реакционных смесей, охлаждения кислот и щелочей, конденсации паров. Например, на заводе в Нижнем Новгороде установка теплообменника ТП-300 с плавающей головкой позволила увеличить срок службы оборудования до 15 лет без капитального ремонта.

2. Энергетика
В ТЭЦ и АЭС аппараты используются для охлаждения турбинного масла, подогрева сетевой воды и конденсации пара. Конструкция с плавающей головкой исключает риски, связанные с вибрацией и гидроударами.

3. Пищевая промышленность
В производстве соков, молока и алкогольной продукции теплообменники обеспечивают пастеризацию и стерилизацию при температурах до +150°C. Использование нержавеющей стали AISI 316 гарантирует безопасность контакта с пищевыми средами.

Преимущества

1. Универсальность и адаптивность
Мы изготавливаем аппараты с 2-, 4- и 6-ходовой системой, что позволяет оптимизировать теплопередачу даже в сложных условиях. Например, для газодобывающих предприятий разработаны модели с антикоррозийными покрытиями, устойчивыми к сероводороду.

2. Экономическая эффективность
Благодаря многоходовой конструкции КПД наших теплообменников достигает 95%, что снижает затраты на энергоносители. Клиенты отмечают, что окупаемость оборудования составляет всего 1,5–2 года.

3. Простота обслуживания
Плавающая головка позволяет извлекать трубный пучок без демонтажа всего аппарата. Это сокращает время простоя и затраты на сервис.

Технические характеристики и особенности производства

Наши теплообменники изготавливаются из высококачественных материалов:

• Углеродистая сталь для общепромышленных задач;
• Нержавеющая сталь AISI 304/316 для агрессивных сред;
• Титановые сплавы для морской воды и хлоридных сред.

Стандартные параметры:

• Диаметр кожуха: 200–3500 мм;
• Длина труб: 1000–15 000 мм;
• Поверхность теплообмена: 5–2000 м².

Каждый аппарат проходит многоэтапный контроль:

1. Гидравлические испытания под давлением 1,5×Pраб;
2. Дефектоскопия сварных швов (ультразвук и рентген);
3. Проверка герметичности с помощью гелиевого течеискателя.

Сравнение с другими типами теплообменников

В отличие от аппаратов с фиксированными решетками, теплообменники с плавающей головкой не требуют установки компенсаторов температурных расширений. По сравнению с пластинчатыми теплообменниками, они:

• Выдерживают давление до 25 МПа (против 1,6 МПа у пластинчатых);
• Имеют срок службы в 2–3 раза выше;
• Могут работать с загрязненными средами без риска засорения.
