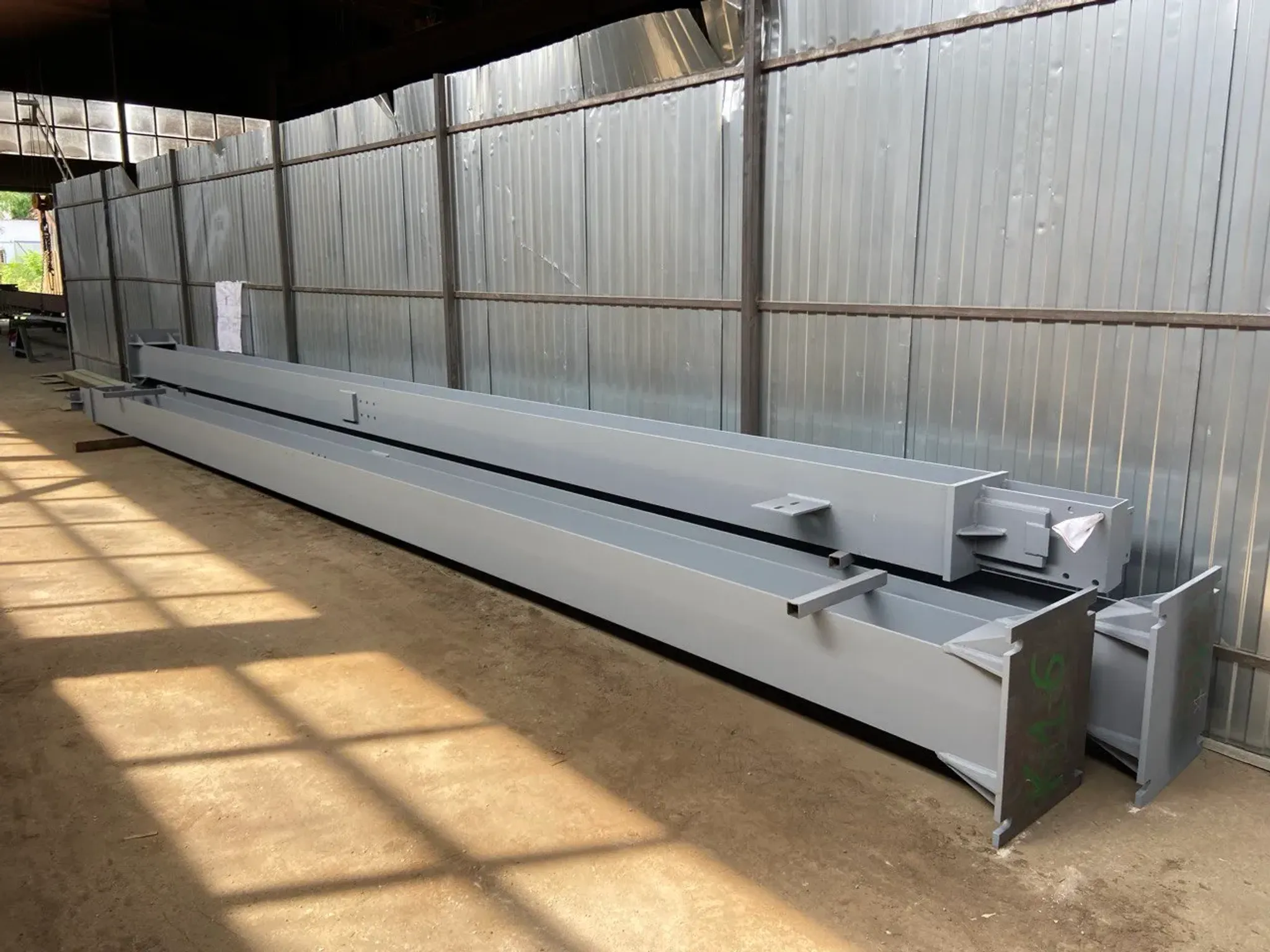

Балка - горизонтальный или наклонный брус из стали, который работает преимущественно на изгиб. Стандартная форма - двутавровое (Н-образное) сечение по ГОСТ 26020-83, длина от 6 до 24 м. Применяются в перекрытиях, мостах, каркасах складов - везде, где нужна простая опора без распора на фундамент.

Виды по сечению:

• Двутавровая (I-балка) - наиболее эффективна на изгиб

• Швеллер (U-образная) - для боковых и смешанных нагрузок

• Коробчатая (сварная из листов) - для очень тяжёлых пролётов

• Решётчатая ферма - «балка с отверстиями», снижает вес при сохранении жёсткости

Где применяются: перекрытия этажей и кровель, мостовые и крановые пролёты, подкрановые балки в цехах, опорные конструкции под оборудование.

Ищете несущие, ограждающие или специальные металлоконструкции? Изучите варианты в каталоге: есть фильтры и ориентировочные расценки. 👉 Смотреть каталог.

Рамные конструкции

Рама - система вертикальных стоек (колонн) и горизонтальных ригелей, жёстко соединённых в узлах. Именно жёсткость узла отличает раму от простой стоечно-балочной системы: в опорах возникает изгибающий момент и появляется распор.

Что входит в состав:

• Колонны (вертикальные стойки)

• Ригели (горизонтальные или наклонные перемычки)

• Узловые соединения (сварные или болтовые)

Преимущества перед балочной схемой:

• Меньшая высота ригеля и общий вес при том же пролёте

• Большая поперечная жёсткость каркаса

• Перекрытие пролётов 20–60 м без промежуточных опор

Где применяются: промышленные цеха, склады, ангары, торговые и выставочные центры, каркасы многоэтажных административных зданий.

Арочные конструкции

Арка - криволинейный несущий элемент, форма которого позволяет передавать нагрузку преимущественно через сжатие, а не изгиб. Именно поэтому арки отличаются небольшим изгибающим моментом - это главное преимущество перед балками и рамами.

Что входит в состав:

• Арочный профиль (гнутый лист, сварной двутавр, трубная секция)

• Затяжки (гасят горизонтальный распор на опоры)

• Опорные пяты (крепление к фундаменту или стенам)

Где применяются: ангары и сельскохозяйственные здания, спортивные залы и арены, мосты и путепроводы, декоративные

Балочные конструкции

Балка - горизонтальный или наклонный брус из стали, который работает преимущественно на изгиб. Стандартная форма - двутавровое (Н-образное) сечение по ГОСТ 26020-83, длина от 6 до 24 м. Применяются в перекрытиях, мостах, каркасах складов - везде, где нужна простая опора без распора на фундамент.

Виды по сечению:

• Двутавровая (I-балка) - наиболее эффективна на изгиб

• Швеллер (U-образная) - для боковых и смешанных нагрузок

• Коробчатая (сварная из листов) - для очень тяжёлых пролётов

• Решётчатая ферма - «балка с отверстиями», снижает вес при сохранении жёсткости

Где применяются: перекрытия этажей и кровель, мостовые и крановые пролёты, подкрановые балки в цехах, опорные конструкции под оборудование.

Ключевые различия
