Что такое теплообменники

Теплообменники — это техническое оборудование, в котором осуществляется процесс передачи тепловой энергии между двумя средами с различными температурами. Эти устройства играют фундаментальную роль в современной промышленности, энергетике и коммунальном хозяйстве, обеспечивая эффективное использование энергоресурсов и поддержание оптимальных технологических режимов.​

Основное назначение теплообменников — передача тепла от горячей среды к холодной без их смешивания. Среда, отдающая энергию, называется теплоносителем, а приобретающая тепло — охладителем или теплопотребителем. В качестве рабочих агентов могут выступать жидкости, газы, пар или различные химические растворы.

Принцип работы теплообменников

Работа теплообменного оборудования основана на фундаментальных законах физики — теплопередаче между средами с разными температурами. В большинстве теплообменников теплоноситель и теплопотребитель разделены специальной поверхностью из теплопроводного материала, через которую и происходит обмен энергией.​

Процесс теплообмена протекает непрерывно: горячая среда отдает тепловую энергию через стенки труб, пластин или других конструктивных элементов более холодной среде. При этом важно, что жидкости не смешиваются друг с другом, сохраняя свои химические и физические свойства.

Эффективность теплопередачи зависит от нескольких ключевых факторов:

• Площади поверхности теплообмена — чем больше площадь контакта, тем интенсивнее передача тепла​

• Разности температур между средами — большая разница способствует более быстрому теплообмену

• Скорости потоков рабочих сред — турбулентное движение усиливает теплопередачу​

• Теплопроводности материалов — металлы с высокой теплопроводностью обеспечивают лучший результат​

• Направления движения потоков — противоток обеспечивает максимальную эффективность

Классификация теплообменников

По принципу действия

Рекуперативные теплообменники — самый распространенный тип, в котором теплоносители движутся по отдельным каналам, а теплообмен происходит через разделяющую их стенку. Процесс теплопередачи в таких устройствах носит непрерывный характер. К этому типу относится подавляющее большинство промышленных теплообменников различных конструкций.​

Регенеративные теплообменники работают по принципу периодического действия. В них горячая и холодная среды поочередно контактируют с одной и той же поверхностью нагрева. Поверхность накапливает тепло от горячего теплоносителя, а затем отдает его холодному. Классический пример — кауперы доменных печей, где воздух нагревается за счет периодического накопления и отдачи тепла.​

Смесительные (контактные) теплообменники основаны на непосредственном смешивании двух сред с разными температурами. Теплообмен происходит при прямом контакте жидкостей или газов. Яркий пример — градирни на теплоэлектростанциях, где горячая вода охлаждается направленным потоком воздуха.

По конструктивному исполнению

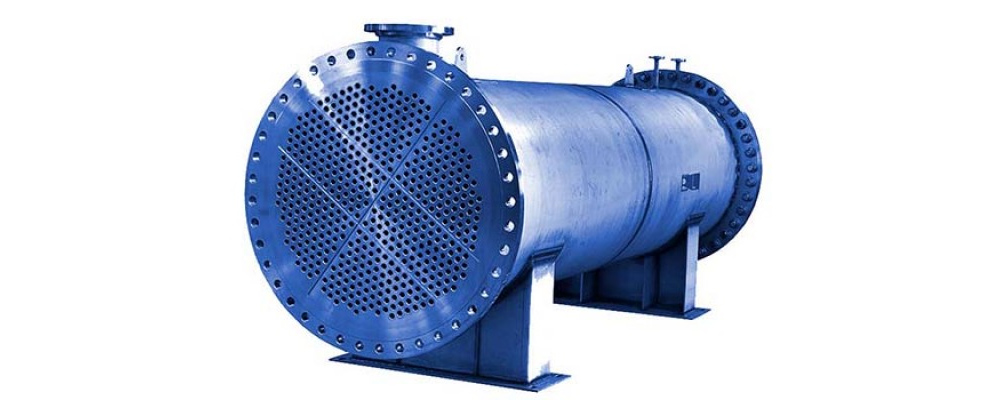

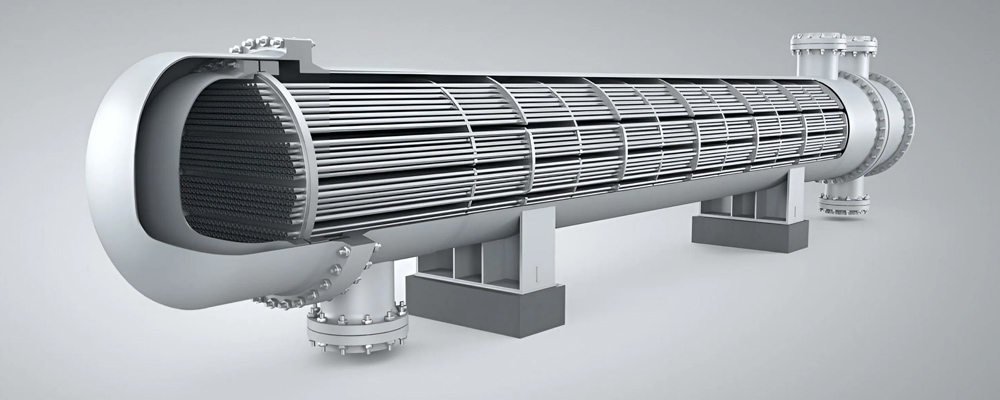

Кожухотрубные теплообменники представляют собой пучок труб, размещенных внутри цилиндрического корпуса (кожуха). Одна среда движется внутри трубок, другая циркулирует в межтрубном пространстве. Это наиболее распространенная конструкция в нефтепереработке — около 80% всех теплообменников на НПЗ являются кожухотрубными.​

Основные элементы конструкции:​

• Кожух (цилиндрический корпус)

• Пучок теплообменных трубок

• Трубные решетки для закрепления труб

• Распределительные камеры с патрубками входа и выхода

• Перегородки для направления потока

• Опоры и крепления

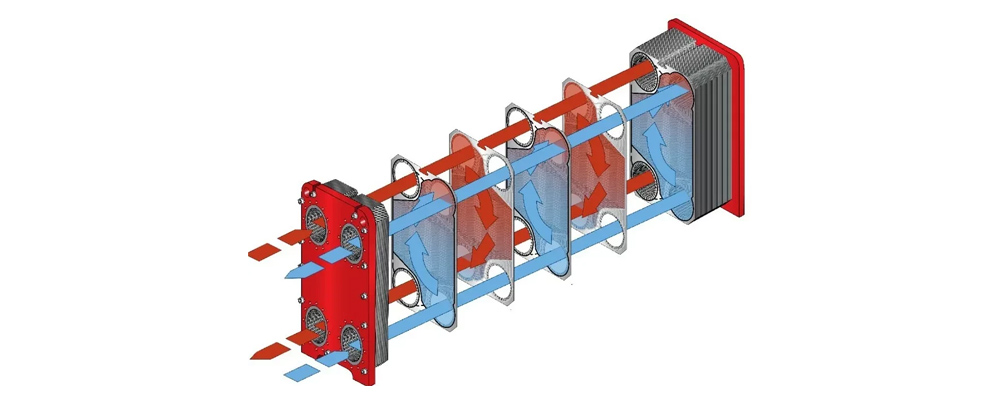

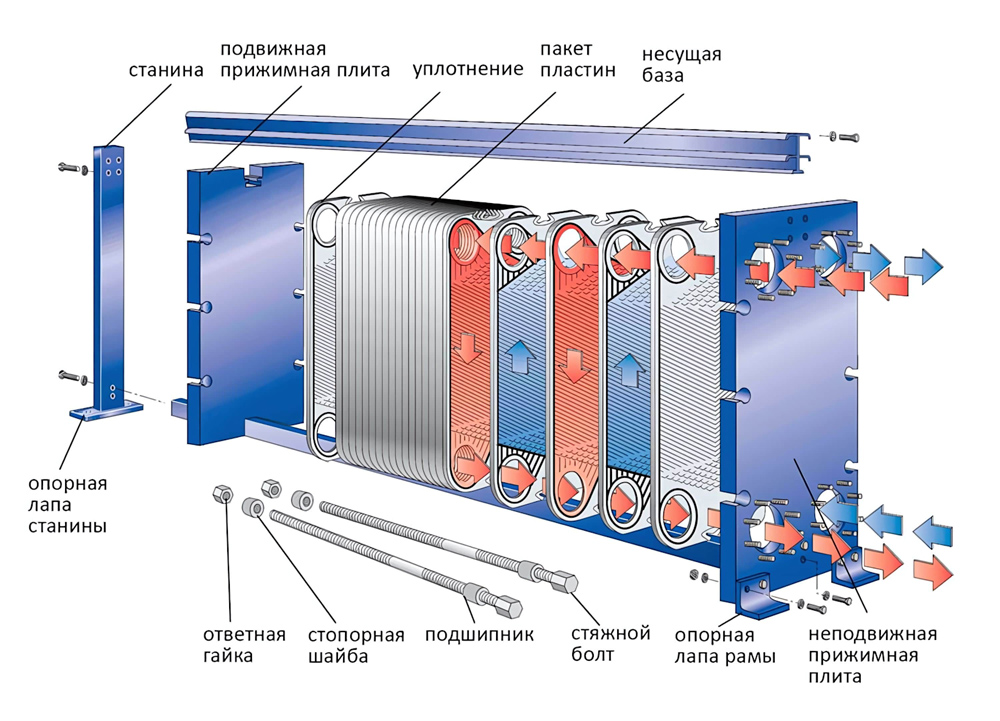

Пластинчатые теплообменники состоят из набора гофрированных металлических пластин, собранных в единый пакет. Между пластинами образуются каналы для прохождения теплоносителей. Уплотнители из термостойкой резины обеспечивают герметичность и разделяют потоки.

Рифленая поверхность пластин создает турбулентное течение жидкости даже при невысоких скоростях, что значительно повышает эффективность теплообмена. Пластинчатые теплообменники отличаются высокой компактностью и могут обеспечить рекуперацию тепла до 97% по сравнению с 50% у трубчатых аналогов.​

Типы пластинчатых теплообменников:​

• Разборные — с резиновыми уплотнителями, легко обслуживаются

• Паяные — герметично соединены пайкой в вакууме, работают с агрессивными средами

• Сварные — для экстремальных условий высоких температур и давлений

• Полусварные — комбинированная конструкция

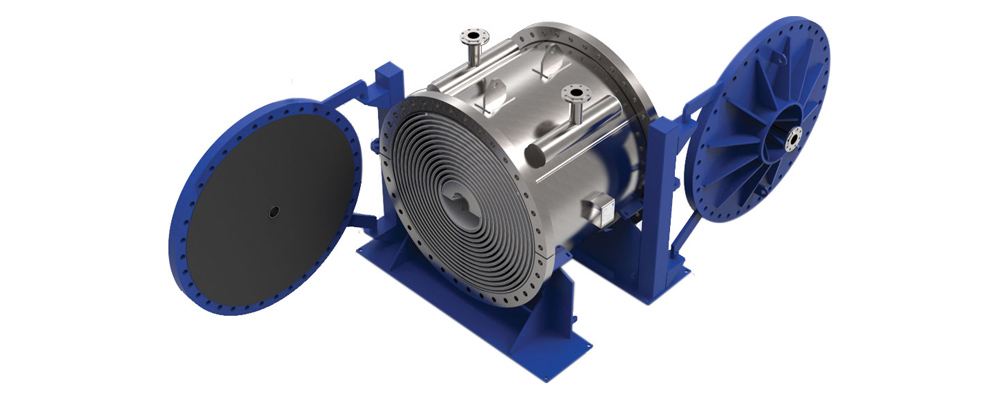

Спиральные теплообменники состоят из двух или четырех металлических листов, свернутых в спираль вокруг центральной трубы. Образуются криволинейные каналы прямоугольного сечения для движения рабочих сред.

Геометрия спиральных каналов и разделительные шипы создают значительную турбулентность потоков, что улучшает теплопередачу и обеспечивает эффект самоочистки. Это делает спиральные теплообменники идеальными для работы с высоковязкими и загрязненными жидкостями.​

Витые теплообменники — система труб для теплоносителя и теплопотребителя, плотно закрученных вокруг центрального сердечника. Обеспечивают компактность и высокую продуктивность.​

Теплообменники типа "труба в трубе" — простейшая конструкция, где по внутренней трубе проходит один теплоноситель, а по внешнему контуру — другой. Применяются при небольших расходах теплоносителей и высоких давлениях.​

По направлению движения теплоносителей

Прямоточные — обе среды движутся параллельно в одном направлении. Простая схема, но не самая эффективная.​

Противоточные — потоки движутся навстречу друг другу в противоположных направлениях. Обеспечивают максимальную эффективность теплопередачи.​

Перекрестные — потоки пересекаются под углом. Средняя эффективность, используются в специфических условиях.​

Многоходовые — среды несколько раз пересекают устройство для увеличения времени контакта и повышения эффективности.

Области применения теплообменников

Промышленность

Нефтегазовая отрасль является крупнейшим потребителем теплообменного оборудования. На нефтеперерабатывающих заводах теплообменники обеспечивают до 50% энергоэффективности всего производства.​

Основные функции в нефтепереработке:​

• Предварительный нагрев сырой нефти перед атмосферной колонной (до 200-250°C)

• Охлаждение нефтепродуктов после перегонки (дизтопливо, керосин, бензин)

• Рекуперация тепла — повторное использование тепловой энергии от горячих потоков

• Поддержание температурных режимов в процессах крекинга и ректификации

На одном нефтеперерабатывающем предприятии может работать от 2 до 1250 единиц теплообменников, в среднем около 400 аппаратов. В нефтехимической отрасли России 68% предприятий используют пластинчатые теплообменники.

Химическая промышленность использует теплообменники для регулирования температуры химических реакций. Основные задачи: нагрев и охлаждение реагентов, конденсация паров, поддержание точных температурных режимов для протекания синтеза.​

Для химических производств критически важна устойчивость к агрессивным средам — кислотам, щелочам, растворителям. Применяются теплообменники из коррозионностойких материалов: титана, никелевых сплавов, специальных марок нержавеющей стали.​

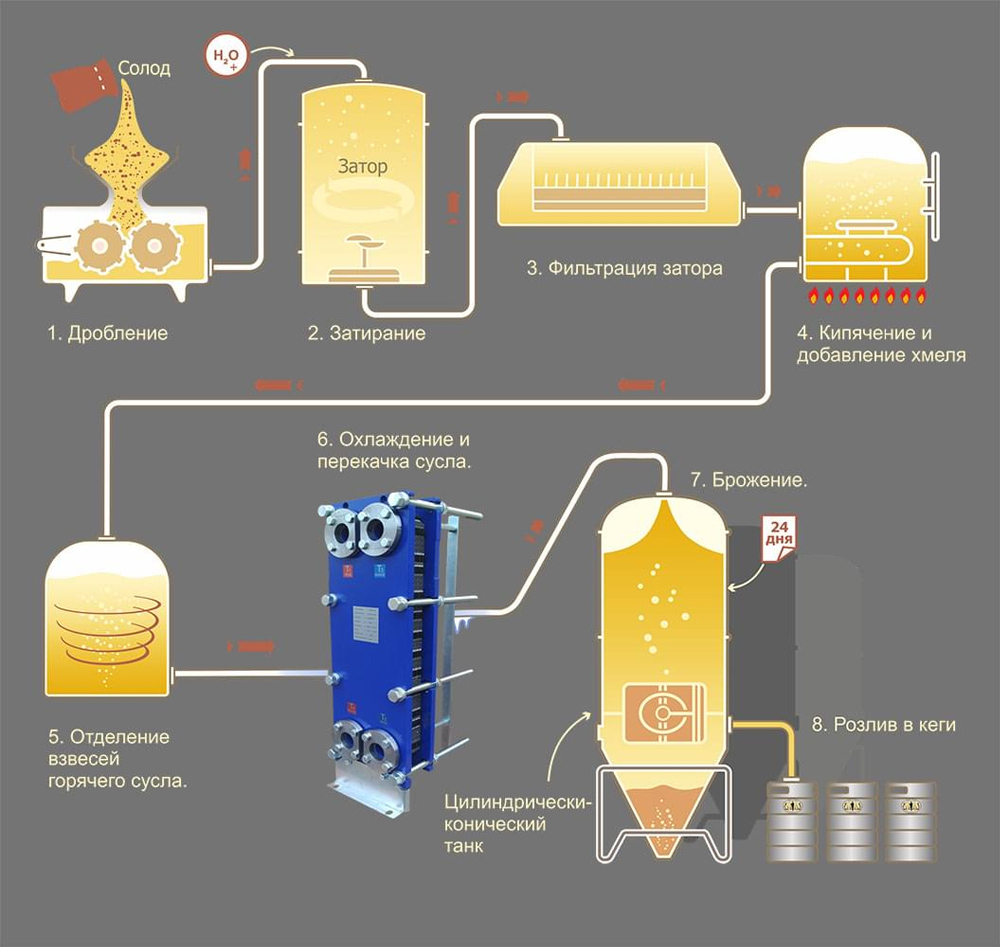

Пищевая промышленность требует теплообменники для пастеризации, стерилизации, охлаждения и нагрева продуктов. Пластинчатые теплообменники широко используются в производстве молока, соков, пива, вина.​

Особые требования к пищевым теплообменникам:​

• Гигиеничность материалов (пищевая нержавеющая сталь)

• Легкость очистки и дезинфекции

• Отсутствие застойных зон, где могут размножаться бактерии

• Быстрый нагрев/охлаждение для сохранения качества продуктов

Металлургия применяет теплообменники в охладительных контурах доменных печей, системах охлаждения конверторов, для охлаждения электролитов и растворов. Регенеративные теплообменники используются в мартеновских и стекловаренных печах.​

Энергетика — теплообменники работают в системах охлаждения реакторов на атомных станциях, в маслоохладителях турбин, для подогрева сетевой воды на ТЭЦ. Требуется высокая надежность и долговечность оборудования.​

Жилищно-коммунальное хозяйство

Теплообменники для ЖКХ — обязательный элемент систем отопления и горячего водоснабжения многоквартирных домов. Они обеспечивают разделение греющего теплоносителя от теплосети и нагреваемой воды для потребителей.​

Пластинчатые теплообменники в тепловых пунктах располагаются в подвалах жилых домов или котельных микрорайонов. Греющий теплоноситель циркулирует по внешнему контуру от ТЭЦ, а нагреваемая вода — по внутреннему контуру к потребителям.​

Преимущества использования теплообменников в ЖКХ:​

• Экономия тепловой энергии — от теплосети забирается только необходимое количество тепла

• Снижение коммунальных платежей на 30-40%

• Защита от гидроударов — предотвращение разрыва труб из-за перепадов давления

• Чистота воды — в квартиры подается вода без примесей и известкового налета из теплосети

С 2013 года в России законодательно запрещено подключать открытые системы теплоснабжения в новостройках, а с 2022 года планируется полный запрет на открытые системы центрального отопления. Закрытые системы с теплообменниками обеспечивают более высокую эффективность и позволяют экономить энергоресурсы.​

Другие области применения

Судостроение — охлаждение главных двигателей, работа с морской водой, этиленгликолем, моторными маслами.​

Машиностроение — маслоохладители, системы утилизации сточных вод, охлаждение прокатного оборудования.​

Целлюлозно-бумажная промышленность — паровые контуры, охлаждение валов бумагоделательных машин, подогрев воды.​

Системы вентиляции и кондиционирования — нагрев и охлаждение воздуха в офисных зданиях, торговых центрах.​

Холодильные установки — конденсаторы и испарители в промышленных и бытовых холодильниках.​

Материалы изготовления теплообменников

Выбор материала для теплообменника зависит от условий эксплуатации, свойств рабочих сред, требуемой долговечности и бюджета.​

Нержавеющая сталь (марки AISI304, AISI316, 254SMO) — наиболее универсальный материал. Преимущества: высокая коррозионная стойкость, устойчивость к кислотам и щелочам, долговечность, возможность работы с морской водой. Используется для жесткой воды с высоким содержанием солей. Доступная цена делает нержавейку популярным выбором.​

Медь и латунь обладают очень высокой теплопроводностью, что повышает КПД теплообменника. Медь пластична, из нее можно изготовить оребренные конструкции для увеличения площади теплообмена. Медные теплообменники компактны и легкие. Недостаток — высокая цена и возможность коррозии при неправильной эксплуатации.​

Титан — премиальный материал для агрессивных сред и морской воды. Титановые теплообменники применяются в химической промышленности и судостроении, где требуется максимальная стойкость к коррозии.​

Углеродистая сталь (марки 35, 40Х, 09Г2С) — самый доступный вариант для неагрессивных сред. Прочная и простая в обработке, но подвержена коррозии.​

Чугун — традиционный материал, прочный и долговечный. Применяется в оросительных теплообменниках и бытовых котлах.​

Специальные сплавы (Hastelloy и др.) используются в экстремальных условиях химических производств.​

Толщина пластин в теплообменниках варьируется от 0,4 до 1,0 мм в зависимости от назначения. Кожухи изготавливают из листовой стали толщиной не менее 4 мм.​

Преимущества и недостатки различных типов

Пластинчатые теплообменники

Преимущества:​

• Высокий КПД — коэффициент теплопередачи в 3-5 раз выше, чем у кожухотрубных

• Компактность — занимают в 5-6 раз меньше места при той же мощности

• Малый вес — облегчает транспортировку и монтаж

• Простота обслуживания — разборная конструкция позволяет легко чистить пластины

• Гибкость — можно добавлять или убирать пластины для изменения мощности

• Экономичность — низкие эксплуатационные расходы, стоимость монтажа до 3% от цены​

• Турбулентность потока — предотвращает образование накипи​

• Высокая рекуперация — до 97% возврата тепла​

Недостатки:​

• Ограничения по давлению — обычно до 16-25 бар

• Температурные ограничения — до 150-200°C для большинства моделей

• Чувствительность к загрязнениям — узкие каналы быстро засоряются при грязных средах

• Уязвимость к гидроударам — требуются компенсаторы давления

• Ограничения по вязкости — не подходят для очень вязких жидкостей

• Стоимость специальных исполнений — модели из титана значительно дороже

Кожухотрубные теплообменники

Преимущества:​

• Высокая прочность — выдерживают давление до 200 бар и более

• Широкий диапазон температур — от -200 до +600°C

• Устойчивость к агрессивным средам при правильном выборе материалов

• Надежность — простая и проверенная конструкция

• Универсальность — работают с паром, жидкостями, газами

• Долговечность — срок службы до 20-30 лет

Недостатки:​

• Большие габариты — требуют много места

• Большой вес — сложный монтаж, нужны мощные опоры

• Сложность обслуживания — труднодоступны для очистки

• Высокая стоимость — изготовление требует точных расчетов и качественной сварки

• Образование накипи — на внутренней поверхности труб при загрязненных средах

• Ниже КПД — при низких расходах уступают пластинчатым

Спиральные теплообменники

Преимущества:​

• Компактность — высокая производительность при малых размерах

• Эффект самоочистки — турбулентность предотвращает отложения

• Работа с вязкими средами — идеальны для густых жидкостей

• Низкие потери давления

• Высокая эффективность теплопередачи

• Минимальное обслуживание

Недостатки:​

• Сложность производства — дорогостоящее изготовление

• Низкая ремонтопригодность — трудно заменить поврежденные элементы

• Ограничения по давлению — не подходят для высоких давлений

• Сложность очистки — только гидравлическая промывка с кислотами

Энергоэффективность и экономия

Теплообменники играют ключевую роль в повышении энергоэффективности промышленных систем и снижении операционных расходов.​

Принцип рекуперации тепла — повторное использование тепловой энергии от горячих технологических потоков для нагрева холодных. Это позволяет снижать расходы топлива и электроэнергии на 30-50%.​

На нефтеперерабатывающих заводах теплообменники обеспечивают рекуперацию тепла между продуктовыми потоками, что минимизирует потребность в дополнительном нагреве. Это дает существенную экономию энергоресурсов и снижает себестоимость производства.​

В системах ЖКХ использование теплообменников позволяет экономить до 40% на оплате отопления и горячего водоснабжения. Закрытые системы с теплообменниками забирают от теплосети ровно столько тепла, сколько нужно потребителям, исключая перерасход.​

Экологические преимущества:​

• Сокращение расхода энергии ведет к снижению выбросов парниковых газов

• Уменьшение потребления топлива снижает загрязнение окружающей среды

• Эффективное использование ресурсов способствует устойчивому развитию

Современные пластинчатые теплообменники могут обеспечить коэффициент полезного действия до 97%, что делает их одним из самых эффективных решений для энергосбережения.​

Выбор и эксплуатация теплообменников

При выборе теплообменника необходимо учитывать множество факторов:​

Технические параметры:

• Расход рабочих сред (м³/ч)

• Тепловая нагрузка (кВт или Гкал/ч)

• Входная и выходная температура обоих контуров

• Рабочее давление в системе

• Допустимые потери напора

• Свойства теплоносителей (вязкость, теплопроводность, агрессивность)

Условия эксплуатации:

• Температурный диапазон

• Качество воды (содержание солей, механических примесей)

• Наличие места для установки

• Требования к обслуживанию

• Бюджет проекта

Обслуживание теплообменников:

Для поддержания высокой эффективности требуется регулярное техническое обслуживание:​

• Очистка поверхностей от накипи и отложений (механическая или химическая промывка)

• Проверка герметичности соединений и уплотнителей

• Замена изношенных прокладок в пластинчатых теплообменниках

• Контроль коррозии металлических элементов

• Мониторинг давления и температуры в обоих контурах

Пластинчатые разборные теплообменники наиболее удобны в обслуживании — их можно разобрать, почистить пластины и заменить прокладки без демонтажа всей системы. Кожухотрубные требуют более сложного обслуживания с возможным демонтажем трубного пучка.​

При правильной эксплуатации и своевременном обслуживании теплообменники могут служить 20 лет и более.​

Заключение

Теплообменники являются незаменимым оборудованием в современной промышленности, энергетике и коммунальном хозяйстве. От простых бытовых систем отопления до сложных технологических процессов нефтепереработки — везде применяются эти устройства для эффективной передачи тепловой энергии.

Разнообразие конструкций теплообменников — кожухотрубные, пластинчатые, спиральные, витые — позволяет подобрать оптимальное решение для любых условий эксплуатации. Каждый тип имеет свои преимущества и ограничения, которые необходимо учитывать при выборе оборудования.

Современные теплообменники обеспечивают высокую энергоэффективность, позволяя экономить до 50% энергоресурсов за счет рекуперации тепла. Это не только снижает операционные расходы предприятий и коммунальные платежи граждан, но и способствует охране окружающей среды через сокращение выбросов парниковых газов.

Правильный выбор типа теплообменника, материалов изготовления и грамотная эксплуатация — залог долговечной и эффективной работы оборудования. При соблюдении всех требований к обслуживанию теплообменники служат десятилетиями, обеспечивая надежный и экономичный теплообмен в самых различных отраслях народного хозяйства.
