Что входит в комплектацию РВС — не только арматура, но и система безопасности

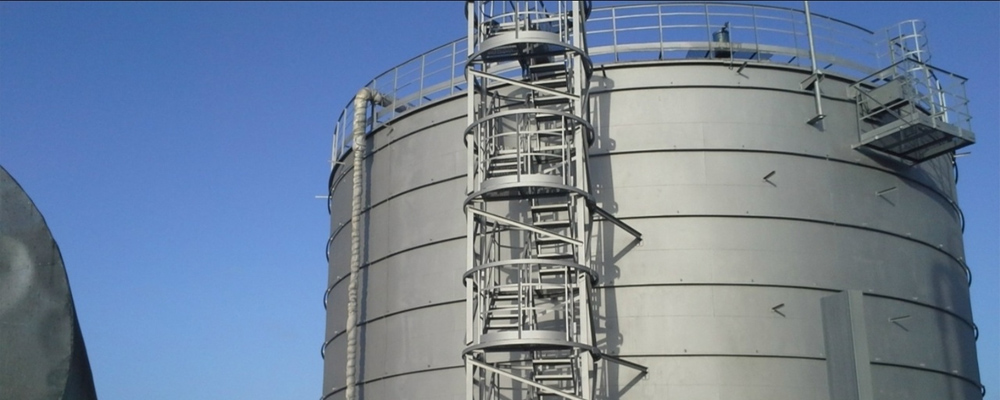

Резервуары вертикальные стальные (РВС) — основа хранения нефтепродуктов, химикатов и воды. Но сам корпус — лишь начало. Полная комплектация РВС превращает конструкцию в безопасный, управляемый и соответствующий нормам объект.
Для инженеров по эксплуатации, главных механиков, проектных и монтажных организаций важно понимать: каждый элемент на резервуаре выполняет стратегическую функцию — от контроля уровня до защиты от молнии.
Рассмотрим, из чего состоит современная комплектация РВС, и почему ни один элемент нельзя игнорировать.
Основные узлы и арматура на крыше и корпусе резервуара
На крыше и стенках РВС размещаются ключевые узлы, обеспечивающие технологический контроль и безопасность.
Дыхательная арматура: защита от давления и вакуума
Дыхательные клапаны — обязательный элемент. Они предотвращают разрушение резервуара из-за перепадов давления при закачке/сливе продукта или суточных колебаний температуры.
- Предохранительно-вакуумные клапаны (ПВК)
- Огнестойкие модификации для взрывоопасных сред
- Регулируемые уставки срабатывания
Часто устанавливаются в комплекте с взрывозащищёнными смотровыми люками и приёмно-распределительными устройствами.
Контроль уровня и температуры: от ручного до автоматизированного
Уровнемеры — основа учёта и предотвращения перелива. Современные решения:
- Радарные (бесконтактные, высокая точность)
- Ультразвуковые и поплавковые (для среднего класса)
- Термопреобразователи с многоточечным зондированием
Для интеграции в АСУ ТП используются преобразователи сигналов и интерфейсы связи (4–20 мА, Modbus).
Системы безопасности: от молниезащиты до пожаротушения
Безопасность РВС — комплексная задача. Ниже — критически важные системы, обязательные по ПБ и нормативам.
Система пожаротушения и сигнализации
При хранении ЛВЖ и ГЖ система пожаротушения — не рекомендация, а требование.
- Пенные системы (низкой, средней кратности)
- Распылители по периметру крыши
- Автоматическое включение при срабатывании датчиков пламени
- Ручной пуск с поста управления
Обязательно наличие пожарных извещателей и системы оповещения.
Молниезащита и заземление
РВС — высокий объект, привлекающий разряды. Без молниезащиты риск возгорания возрастает в разы.
- Молниеприёмники на крыше
- Токоотводы по корпусу
- Контур заземления с сопротивлением не более 10 Ом
Заземление также предотвращает накопление статического электричества при перекачке.
Вспомогательные элементы: доступ, обслуживание, вентиляция
Эксплуатация невозможна без удобного и безопасного доступа к резервуару.
- Вертикальные лестницы с ограждением (металлические, антикоррозионные)
- Платформы обслуживания вокруг крыши и люков
- Технологические и ревизионные люки (диаметр 600–800 мм)
- Вентиляционные патрубки для выравнивания давления
- Кабельные вводы для подключения датчиков
Для крупных резервуаров — устройства плавающей крыши (если предусмотрено проектом), направляющие трубы, опорные стойки.
Устали искать надежного производителя?
Доверьте емкостное оборудование профессионалам! От проектирования до производства резервуаров РВС и РГС.
Комплектация РВС — это не набор, а инженерное решение
Полная комплектация РВС — результат согласованной работы проектантов, поставщиков и монтажников. Каждый элемент: от дыхательного клапана до контура заземления — критичен.
Для специалистов по закупкам — важно выбирать оборудование с сертификатами соответствия (ТР ТС, ГОСТ Р). Инженерам по эксплуатации — контролировать состояние узлов при ТО. Проектным организациям — точно прописывать спецификации.
Правильно укомплектованный РВС — это безопасность, надёжность и соответствие требованиям законодательства.
