Как сталь держит землю и воду (и почему это круче, чем кажется)
Вы когда-нибудь видели, как стальные шпунты врезаются в грунт, словно нож в масло, и создают защиту от воды и обвалов? Это не просто «вбили колышки». Это инженерный трюк, который спасает миллионы рублей на стройке. В этой статье мы покажем, как работают шпунтовые стальные конструкции, где их применяют и почему одна ошибка в монтаже может превратить проект в катастрофу.
Шпунтовые ограждения: не забор, а барьер между хаосом и порядком

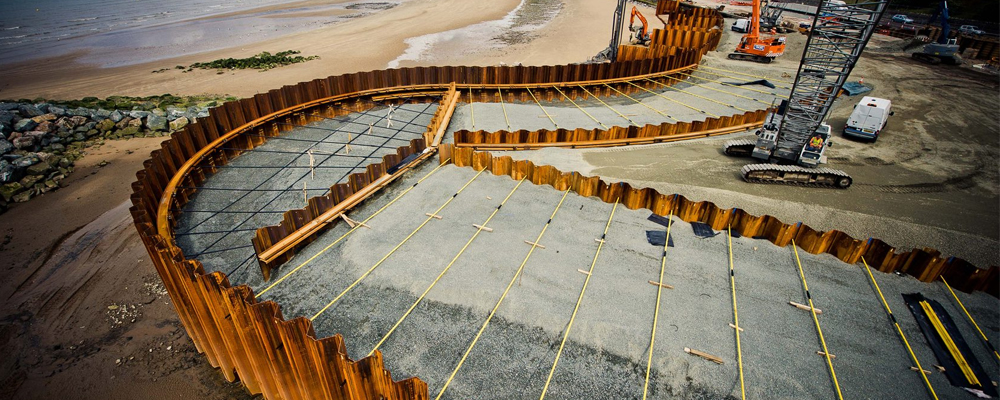

Шпунтовые стальные конструкции — это система взаимосвязанных свай (шпунтов), которые погружают в грунт для создания водонепроницаемых стенок или укрепления откосов. Их используют:
- При строительстве подземных сооружений: котлованов, тоннелей, метро.
- Для защиты от обрушения грунта на склонах или в болотистой местности.
- В гидротехнических работах: дамбы, берегоукрепление, дноуглубительные проекты.
Пример: без шпунтового ограждения котлован под небоскрёб превратится в болото, а фундамент — в плывун.
Преимущества шпунтовых конструкций: почему сталь лучше дерева или бетона
Почему выбирают стальные шпунты, а не альтернативы?
- Высокая прочность: выдерживают давление воды и грунта даже в сложных условиях.
- Водонепроницаемость: замковые соединения плотно закрывают щели.
- Быстрый монтаж: установка занимает часы, а не недели.
- Многократное использование: шпунты можно извлечь и применить повторно.
Но есть нюансы: коррозия снижает срок службы, поэтому нужна защита — цинкование, эпоксидные покрытия или катодная защита.
Типы шпунтовых конструкций: от простого к сложному
Выбор зависит от задач. Вот основные варианты:
| Тип шпунта | Применение | Особенности |
|---|---|---|
| Ларсеновский | Котлованы, берега | Замковые соединения, водонепроницаемость |
| Трубчатый | Подводные работы, дамбы | Высокая устойчивость к давлению воды |
| Плоский | Временные ограждения | Простая форма, низкая стоимость |
| Сварной замок | Сложные геологические условия | Индивидуальное изготовление |
Пример: дляберегоукрепления реки чаще используют ларсеновские шпунты, а для дамб — трубчатые.
Этапы монтажа шпунтовых конструкций: от проекта до последнего удара молота
Чтобы создать надёжное ограждение , соблюдайте шаги:
Геологический анализ:
- Изучение типа грунта, уровня грунтовых вод.
- Расчёт глубины погружения и нагрузок.
Подготовка площадки:
- Очистка от мусора, выравнивание поверхности.
- Разметка осей для точной установки.
Погружение шпунтов:
- Используют вибропогружатели, дизель-молоты или бурение с последующим погружением.
- Контроль вертикальности и глубины.
Соединение элементов:
- Проверка плотности замков, герметизация при необходимости.
Обратная засыпка и водоотлив:
- Установка распорок или анкеров.
- Откачка воды из котлована.
Пример: при строительстве подземного паркинга шпунты погружают на 20 метров, затем устанавливают распорки и откачивают воду, чтобы начать бетонирование фундамента.
Расчёт нагрузок: как не перелить, но и не недобрать
Прочность шпунтовой стенки зависит от:
- Глубины погружения: чем глубже — тем устойчивее.
- Типа грунта: песчаный грунт требует большей длины шпунта, чем глина.
- Давления воды: в подводных работах учитывается гидростатическое давление.
Проекты разрабатывают по нормам СП 32.13330 или EN 1997-1. Например, для шпунтовой стенки высотой 6 метров в песчаном грунте толщина стенки шпунта должна быть не менее 12 мм.
Реализуем ваш проект!
Профессиональная металлообработка и изготовление конструкций любой сложности
Ошибки, которые превращают шпунтовое ограждение в кошмар
Даже опытные бригады могут угробить проект, если допустят эти косяки:
Недостаточная глубина погружения:
- Шпунт выдавливается из грунта под давлением воды.
- Результат: обрушение стенки и затопление котлована.
Игнорирование коррозии:
- Без защиты шпунты ржавеют за 3–5 лет, теряя прочность.
- Решение: горячее цинкование или двухкомпонентные эмали.
Неправильный выбор типа шпунта:
- Плоские шпунты вместо ларсеновских — и вместо водонепроницаемости — фонтаны воды.
Представьте: вы построили ограждение котлована, а через неделю вода начала просачиваться. Репутация — в утиль, деньги — в трубу.
Шпунтовые конструкции — это не про «вбил и забыл»
Шпунтовые стальные конструкции — это не просто «железные пластины». Это искусство балансировать между давлением воды, грунта и инженерной точностью. Если вы хотите, чтобы ваш объект не превратился в болото, следуйте трём правилам:
- Проектирование — как для подводной лодки: каждый параметр должен быть рассчитан.
- Контроль качества — без слёз: проверяйте вертикальность, глубину и состояние замков.
- Защита от коррозии — не забудьте: иначе ржавчина сожрёт ваш труд за пару сезонов.
