От расчетов до сдачи в эксплуатацию

Стальные мосты строят там, где важны три вещи одновременно: высокая несущая способность, сжатые сроки монтажа и предсказуемое поведение конструкции на протяжении десятилетий. Разберем устройство, типы и ключевые технические решения, которые отличают грамотно спроектированный мост от проблемного.

Из чего состоит стальной мост

Любой мост, независимо от типа, включает несколько обязательных конструктивных элементов.

Пролетное строение перекрывает препятствие и воспринимает основную нагрузку. Именно здесь сосредоточена большая часть металлоемкости: балки, фермы или арки.

Опоры передают нагрузки от пролетного строения на фундамент. Различают береговые опоры (устои) и промежуточные (быки). Для временных переправ применяют инвентарные металлические опоры.

Фундаменты заглубляются до несущего грунта или скального основания. Для мостов в поймах рек чаще используют свайные основания.

Деформационные швы компенсируют линейное расширение стали: при перепаде температур 80 °C пролет длиной 100 м удлиняется примерно на 96 мм, и без швов это разрушит конструкцию.

Мостовое полотно включает проезжую часть, тротуары, барьерные ограждения и водоотвод.

Основные типы стальных мостов

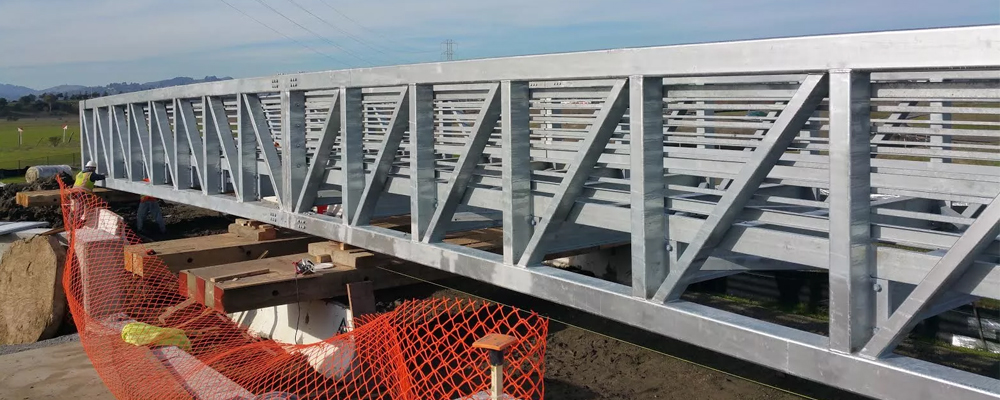

Для промышленных объектов, карьеров и временной инфраструктуры чаще всего применяют балочные и ферменные решения: они хорошо унифицированы, проще в расчете и монтаже.

Почему сталь остается материалом выбора

Конкурировать со сталью в мостостроении сложно по нескольким причинам.

Предел текучести конструкционных сталей марок С345–С390 составляет 345–390 МПа, что позволяет перекрывать значительные пролеты при относительно небольшой материалоемкости. Для сравнения: удельная прочность стали примерно в 10 раз выше, чем у обычного бетона.

Скорость монтажа принципиально важна для временных переправ и восстановительных работ. Типовой пролет 24 м из инвентарных металлоконструкций бригада устанавливает за 1–2 суток.

Ресурс конструкции при правильной антикоррозионной защите нормативно составляет 50–100 лет в зависимости от условий эксплуатации. Мосты из стали хорошо поддаются диагностике и ремонту без полного демонтажа.

Этапы строительства

1. Инженерные изыскания -- геология, гидрология, нагрузки от транспорта

2. Проектирование -- выбор расчетной схемы, марок стали, узловых соединений

3. Рабочая документация -- чертежи КМ (конструкции металлические) и КМД (деталировочные)

4. Заводское изготовление -- прокатка или сварка балок, дробеструйная обработка, грунтование

5. Доставка и укрупнительная сборка на строительной площадке

6. Монтаж пролетного строения -- надвижка, навесная сборка или подъем краном

7. Устройство мостового полотна -- ортотропная плита или железобетонная плита проезжей части

8. Испытания под нагрузкой и сдача в эксплуатацию

Ключевые технологии надежности

• Высокопрочные болты во фрикционных соединениях обеспечивают расчетное усилие натяжения и устойчивы к вибрации лучше, чем обычные болты

• Автоматическая сварка под флюсом дает швы с гарантированным проплавлением и минимальным остаточным напряжением

• Горячее цинкование (толщина покрытия 85–100 мкм) или многослойные лакокрасочные системы на основе цинкнаполненных грунтов обеспечивают защиту 25–40 лет до первого переокрашивания

• Использование стали повышенной коррозионной стойкости (типа Cor-Ten / 10ХНДП) в некоторых случаях позволяет отказаться от регулярного окрашивания

• Сейсмоизолирующие опорные части применяют в районах с расчетной сейсмичностью от 7 баллов

Применение стальных мостов в промышленности и инфраструктуре

• Автомобильные дороги федерального и регионального значения

• Железнодорожные и совмещенные мосты, эстакады

• Технологические переходы на горнодобывающих и металлургических предприятиях

• Переправы в районах с ограниченным доступом -- там, где нет возможности подвезти бетон и опалубку

• Быстровозводимые военные и аварийно-восстановительные переправы

• Пешеходные мосты и надземные переходы в городах
