Пластинчатый теплообменник используют для эффективного переноса тепла между двумя разными средами в системах отопления, вентиляции и горячего водоснабжения. Он помогает стабильно поддерживать нужную температуру, экономить энергию и защищать оборудование от перепадов давления и загрязнений.
Такие аппараты применяются в жилых зданиях, коммерческих объектах и на промышленных производственных линиях, где важны надежность, компактность и высокая эффективность теплопередачи. Правильно подобранный пластинчатый теплообменник снижает расходы на эксплуатацию, продлевает срок службы сетей и облегчает обслуживание инженерных систем.
Принцип работы и конструкция пластинчатого теплообменника

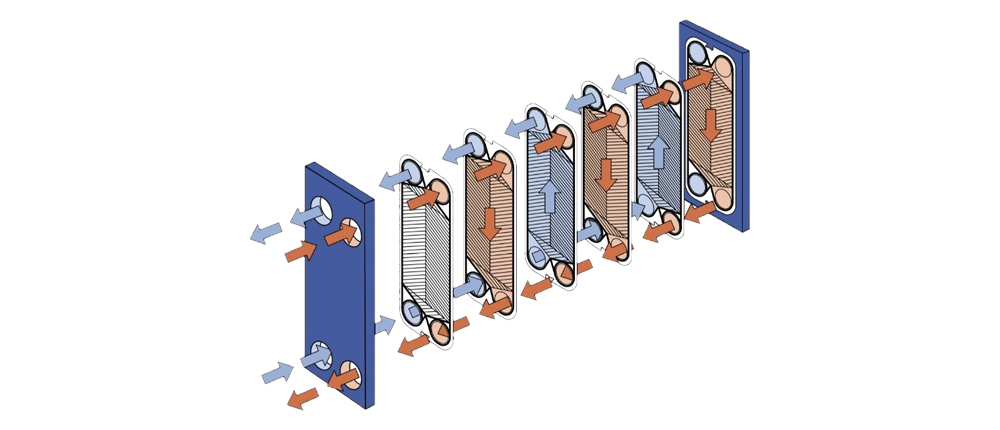

Пластинчатый теплообменник представляет собой пакет штампованных металлических пластин с гофрированным профилем, между которыми формируются узкие каналы для движения горячей и холодной среды. Потоки проходят по соседним каналам навстречу друг другу, не смешиваются и интенсивно обмениваются теплом за счёт развитой поверхности и турбулентного режима течения. Такой противоточный принцип позволяет достигать высокого коэффициента теплопередачи при сравнительно компактных габаритах аппарата.
Уплотнения между пластинами формируют отдельные контуры и исключают перетекание теплоносителя, что особенно важно при работе с водой, растворами гликолей или технологическими средами. Для увеличения мощности теплообменника достаточно добавить новые пластины в пакет, а при необходимости снижения производительности часть пластин можно демонтировать, что делает оборудование модульным и гибким в настройке под реальные условия эксплуатации.
- Основной принцип работы — противоточное движение горячего и холодного потоков по чередующимся каналам без смешения сред.
- Гофрированный профиль пластин создаёт турбулентное течение, усиливающее теплопередачу и уменьшающее образование отложений на рабочих поверхностях.
- Съёмный пакет пластин позволяет настраивать мощность, упрощает разборку, промывку и ремонт оборудования на объекте.
| Элемент конструкции | Назначение | Особенности |
|---|---|---|
| Пластины | Формируют каналы для движения сред и поверхность теплообмена. | Изготавливаются из нержавеющей стали, имеют гофрированный рисунок для усиления турбулентности. |
| Уплотнения | Разделяют контуры, направляют потоки и предотвращают смешение жидкостей. | Выполняются из термостойкой резины, подбираются по температуре и типу среды. |
| Рамная часть | Удерживает пакет пластин под расчетным усилием сжатия. | Обеспечивает жёсткость конструкции и возможность регулировки зазоров между пластинами. |
Сферы применения и задачи пластинчатых теплообменников

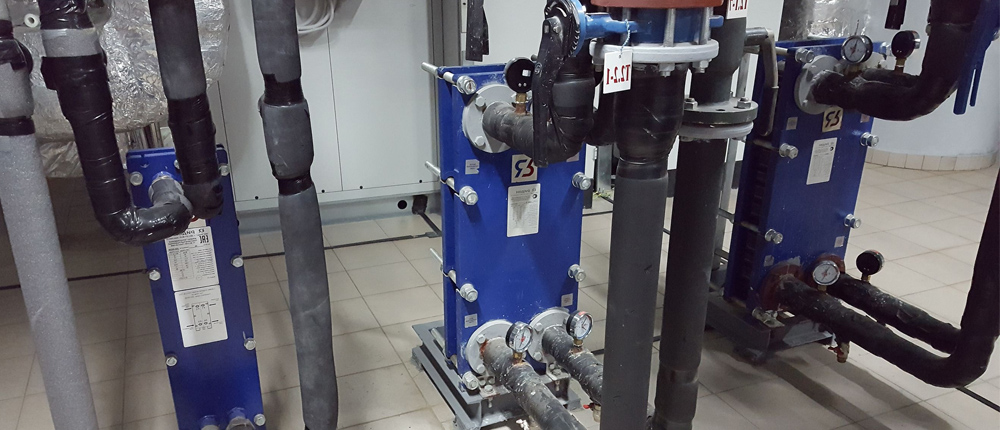

Пластинчатые теплообменники широко используют в системах отопления и горячего водоснабжения зданий для разделения сетевого и внутреннего контура, защиты трубопроводов и точной регулировки температуры. В тепловых пунктах они обеспечивают передачу тепла от магистральной сети к радиаторам и контурам ГВС, поддерживая заданные параметры даже при изменении нагрузки в течение суток.
В промышленности такие аппараты применяются в пищевой, химической, энергетической и холодильной отрасли для нагрева, охлаждения и рекуперации тепла из технологических потоков. Компактность и высокий КПД позволяют интегрировать их в существующие линии без существенной перестройки коммуникаций, а низкая загрязняемость каналов снижает частоту остановок на обслуживание.
- Отопление и ГВС зданий — разделение контуров, выравнивание температурных режимов, защита от гидроударов и коррозии.
- Системы вентиляции и кондиционирования — нагрев или охлаждение воздуха через промежуточные жидкости с использованием рекуперации тепла.
- Промышленные процессы — подогрев и охлаждение растворов, масел, теплоносителей в технологических линиях, включая пищевое производство и энергетику.
| Область применения | Основная функция | Ключевой эффект |
|---|---|---|
| Отопление | Передача тепла от магистрали к внутренним системам здания. | Стабильный температурный режим и защита радиаторных сетей. |
| Горячее водоснабжение | Подогрев водопроводной воды до санитарных нормативов. | Комфортная температура ГВС при смене расхода в пиковые часы. |
| Промышленность | Нагрев и охлаждение технологических сред. | Экономия энергии за счёт высокой эффективности теплообмена. |
Преимущества пластинчатых теплообменников по сравнению с кожухотрубными
По сравнению с традиционными кожухотрубными аппаратами, пластинчатые теплообменники имеют значительно меньшие габариты и массу при сопоставимой тепловой мощности. Развитая поверхность пластин и турбулентное течение обеспечивают высокий коэффициент теплопередачи и позволяют использовать меньший объём теплоносителя, что снижает инерционность системы и повышает скорость выхода на рабочий режим.
Благодаря разборной конструкции обслуживание сводится к разборке пакета, механической или химической промывке и замене отдельных уплотнений, без полной замены аппарата. Низкая загрязняемость каналов, равномерное распределение потоков и возможность точного подбора количества пластин уменьшают эксплуатационные расходы и продлевают срок службы оборудования.
- Компактность — меньшая занимаемая площадь и масса при той же тепловой нагрузке, удобство монтажа в стеснённых тепловых пунктах.
- Экономия теплоносителя — уменьшенный внутренний объём и повышенный коэффициент теплопередачи позволяют расходовать до 80% меньше теплоносителя, чем в кожухотрубных схемах.
- Удобство обслуживания — лёгкий доступ к пластинам, возможность замены отдельных элементов и гибкая модернизация по мере изменения потребностей объекта.
| Параметр | Пластинчатый теплообменник | Кожухотрубный аппарат |
|---|---|---|
| Габариты и масса | Компактные размеры и небольшой вес, удобны для монтажа в существующие узлы. | Крупные габариты, требуется больше места и усилий при установке. |
| Расход теплоносителя | Меньший внутренний объём, сокращённый расход и потери тепла. | Больший объём и повышенные затраты на циркуляцию теплоносителя. |
| Обслуживание | Разборная конструкция, удобная очистка и частичный ремонт. | Трудоёмкая очистка и ограниченные возможности модернизации. |
Ключевые параметры подбора и особенности эксплуатации
При выборе пластинчатого теплообменника учитывают требуемую тепловую мощность, расход по каждому контуру, разницу температур на входе и выходе, а также свойства рабочих сред. Важно согласовать рабочее давление, допустимый температурный диапазон и материал пластин и уплотнений, чтобы исключить коррозию и преждевременный износ при реальных условиях эксплуатации.
Во время эксплуатации особое внимание уделяют качеству воды, периодичности промывки и контролю за перепадом давления на теплообменнике как индикатором загрязнения каналов. Регулярное обслуживание, корректные режимы работы и наличие фильтров на подводящих линиях помогают сохранить высокий КПД, снизить риск аварий и обеспечить стабильную работу системы в течение всего срока службы аппарата.
- Тепловая мощность и расход — рассчитываются по нагрузке объекта и суточным пиковым режимам потребления тепла и ГВС.
- Материалы и параметры среды — подбираются с учётом температуры, давления, агрессивности и возможного содержания механических примесей.
- Регламент обслуживания — включает периодический осмотр, промывку каналов, проверку уплотнений и контроль перепада давления.
| Параметр подбора | Что учитывать | Рекомендованный результат |
|---|---|---|
| Тепловая нагрузка | Мощность отопления и ГВС, пиковые и средние режимы работы. | Резерв мощности без существенного перерасхода теплоносителя. |
| Температура и давление | Максимальные значения по обоим контурам и аварийные режимы. | Надёжная работа при штатных и переходных процессах. |
| Качество среды | Жёсткость, наличие взвесей, химический состав воды. | Минимальная накипеобразование и доступность очистки каналов. |
Пластинчатый теплообменник как основа устойчивой тепловой системы
Пластинчатый теплообменник помогает строить энергоэффективные и управляемые системы отопления и ГВС, адаптированные под реальные нагрузки объекта. При грамотном подборе и обслуживании он обеспечивает стабильную температуру, снижает износ трубопроводов и арматуры, а также уменьшает затраты на тепловую энергию и ремонты.
Выбор оптимальной модели с учётом режимов работы, характеристик теплоносителей и особенностей эксплуатации превращает такой аппарат в надёжный элемент инфраструктуры на долгие годы. Это решение особенно актуально для объектов, где важны компактность, возможность модернизации и высокая эффективность теплопередачи без увеличения эксплуатационных рисков.
