Выбор правильного объема ресивера — ключ к стабильной и эффективной работе компрессорной установки. Недостаточный объем приводит к частым включениям компрессора.
Избыточный — к перерасходу средств и занимаемого места. В этой статье вы узнаете, как рассчитать объем ресивера для компрессора с учетом реальных условий эксплуатации.
А если вам необходимо изготовить ресиверы - можете обратиться к нам, подробнее тут.
Мы покажем понятную формулу, приведем примеры и дадим практические советы. Для инженеров по эксплуатации, главных механиков, проектировщиков и специалистов по закупкам.
Зачем нужен ресивер в компрессорной системе?

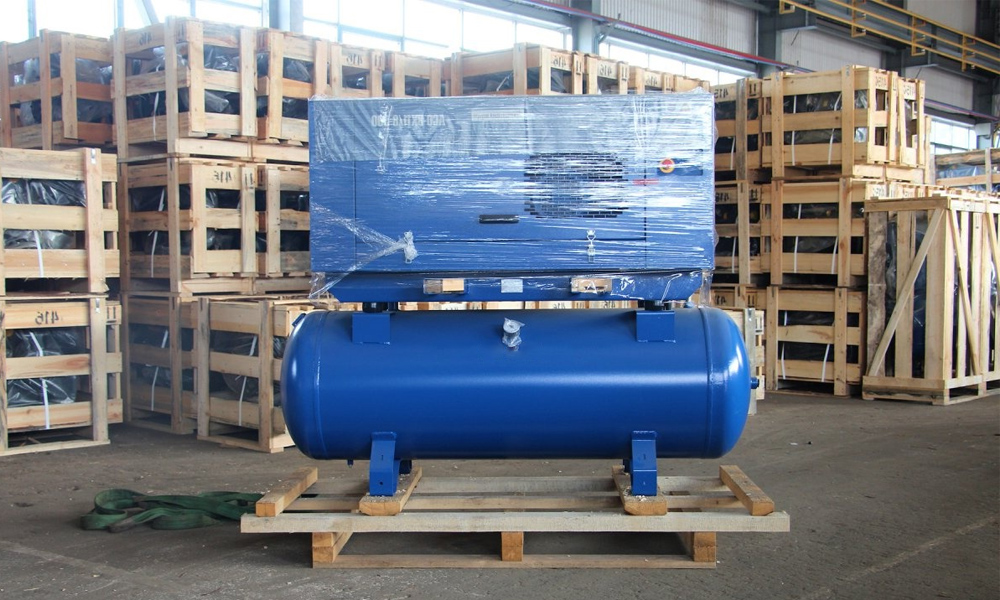

Ресивер — это не просто баллон для хранения воздуха.
Он выполняет несколько критически важных функций:
- Сглаживает пульсации давления
- Обеспечивает запас сжатого воздуха при пиковых нагрузках
- Уменьшает количество пусков компрессора
- Помогает в осаждении влаги и масла
Без ресивера компрессор работает в режиме "пуск-стоп", что снижает его ресурс.
Правильно подобранный объем — залог энергоэффективности и надежности.
Формула расчета объема ресивера
Самый распространенный и надежный способ — расчет по потреблению воздуха и допустимому перепаду давления.
Используется следующая формула:
V = (Q × t × Pатм) / (P₁ – P₂)
Где:
- V — объем ресивера, л
- Q — расход сжатого воздуха, л/с
- t — время пиковой нагрузки или допустимое время падения давления, с
- Pатм — атмосферное давление (принимается 1 бар)
- P₁ — начальное давление в ресивере, бар (изб.)
- P₂ — конечное давление, бар (изб.)
Эта формула учитывает реальные колебания давления и позволяет точно подобрать объем.
Пример расчета объема ресивера
Представим типичную производственную ситуацию:
- Потребление воздуха: 500 л/мин (или 8,33 л/с)
- Давление в системе: от 7 бар до 6 бар
- Требуемое время стабилизации: 30 секунд
Подставляем в формулу:
V = (8,33 × 30 × 1) / (7 – 6) = 250 литров
Значит, для этих условий подойдет ресивер объемом не менее 250 л.
На практике выбирают ближайший стандартный — 300 л.
Когда нужен больший объем?
Не всегда достаточно минимального расчета.
Увеличьте объем ресивера, если:
- Есть резкие пики потребления (например, при запуске оборудования)
- Компрессор работает в режиме переменной нагрузки
- Требуется резерв на случай остановки компрессора
- В системе используется несколько потребителей с несинхронной работой
В таких случаях объем может быть увеличен в 1,5–2 раза.
Также учитывайте будущее расширение производства.
Лучше сразу установить ресивер с запасом, чем менять его через год.
Практические рекомендации по выбору
Ориентиры по объему ресивера в зависимости от мощности:
- Для малых установок (до 10 кВт) — ресивер 100–300 л
- Для средних цехов — 500–1000 л
- Для крупных производств — от 1000 л и выше, иногда — несколько ресиверов
Обязательно проверяйте соответствие ресивера требованиям ТР ТС 032/2013 (охватывает сосуды под давлением).
Правильный расчет объема ресивера — это не теория.
Это снижение износа техники, экономия электроэнергии и стабильность технологического процесса.
