РВС большого объёма

РВС большого объёма - особенности проектирования и транспортировки

Когда речь идёт о резервуарах вертикальных стальных (РВС) объёмом от 100 до 10 000 м³, стандартные подходы уже не работают. Такие сооружения — не просто ёмкости для хранения. Это инженерные системы, требующие точного расчёта, надёжного монтажа и сложной логистики.

Для инженеров, главных механиков, закупщиков и проектных организаций — каждый этап критичен. Ошибка на стадии проектирования может обернуться аварией. Непродуманная транспортировка — задержками и перерасходом бюджета.

Разберём ключевые аспекты, которые нельзя упускать.

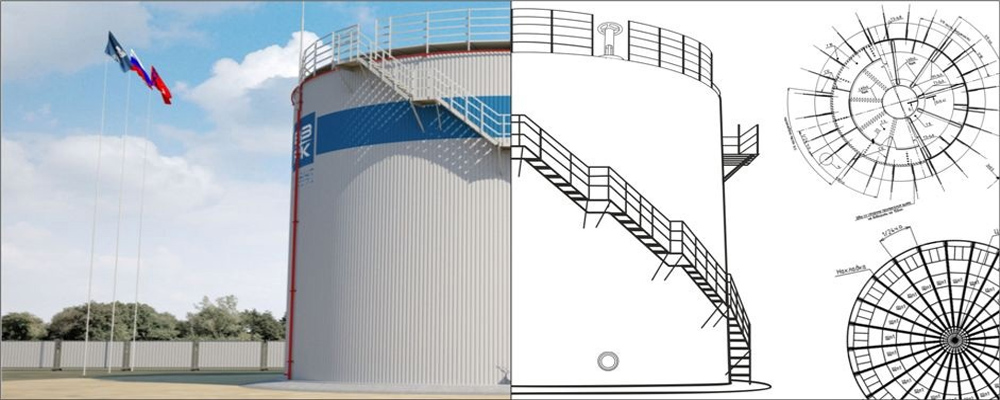

Проектирование РВС: баланс прочности, экономики и сроков

Проектирование крупногабаритных резервуаров — это не просто подбор толщины стенок. Это комплексная задача, где учитываются нагрузки, грунты, климат и назначение хранимого продукта.

Что важно на этапе проектирования:

• Тип фундамента. Для РВС от 500 м³ и выше требуется монолитная железобетонная плита или свайное основание. Неравномерная осадка — главный враг.
• Материалы и коррозионная стойкость. Сталь Ст3 или 09Г2С — выбор зависит от среды. Для агрессивных сред — защитные покрытия или нержавеющая сталь.
• Учёт ветровых и снеговых нагрузок. Особенно в регионах с суровым климатом. Расчёт ведётся по СП 20.13330.
• Внутренние устройства. Пенопроводы, дыхательная арматура, уровнемеры — всё должно быть заложено в проекте.

Проект должен быть согласован с Ростехнадзором и соответствовать ГОСТ Р 52857.1–2022 и ПБ 03-585-03.

Транспортировка РВС: как избежать простоев и повреждений

Даже идеально спроектированный резервуар может быть испорчен при доставке. Особенно если речь о блочно-секционных конструкциях или полностью сваренных ёмкостях.

Основные вызовы при транспортировке:

• Габариты. РВС от 3000 м³ могут превышать допустимую ширину и высоту для автоперевозок.
• Маршрут. Нужно учитывать мосты, повороты, линии электропередачи.
• Подъездные пути. На объекте должна быть возможность разгрузки краном или с помощью гидравлического оборудования.

Решения:

• Секционная поставка. Резервуар разбирается на листы или пояса. Это снижает риски, но требует качественной сборки на месте.
• Использование специальной техники. Низкорамные тралы, сопровождение ГИБДД — стандарт для крупных партий.
• Планирование графика. Лучше доставлять в светлое время суток, избегая праздников и пиковых нагрузок на дороги.

Сборка и монтаж: где чаще всего допускают ошибки

Даже если проектирование и транспортировка прошли идеально, монтаж может всё испортить. Особенно если команда не имеет опыта с РВС большого объёма.

Типичные ошибки:

• Нарушение технологии сварки (угол, зазор, провар).
• Игнорирование контроля герметичности (гидравлические испытания).
• Неправильная установка днища — перекос приводит к деформации.
• Отсутствие антикоррозионной обработки швов.

Рекомендации:

• Используйте только аттестованных сварщиков.
• Проводите ультразвуковую дефектоскопию швов.
• Устанавливайте резервуар на подготовленное основание — без перепадов более 3 мм на 1 м².

Ключевые выводы для специалистов

Если вы — инженер по эксплуатации, специалист по закупкам или проектная организация, помните: РВС большого объёма — это не товар на складе. Это долгосрочное решение, где важна каждая деталь.

• Выбирайте проверенных поставщиков с опытом в крупных проектах.
• Требуйте полный пакет документации — от КМ до паспорта изделия.
• Уделяйте внимание логистике — она может стоить до 30% от стоимости резервуара.
• Не экономьте на монтаже — дешёвая бригада = риск утечки, штрафы, простоя.

Правильно спроектированный и установленный РВС прослужит 30+ лет. Главное — не торопиться на этапах, от которых зависит безопасность и эффективность.
