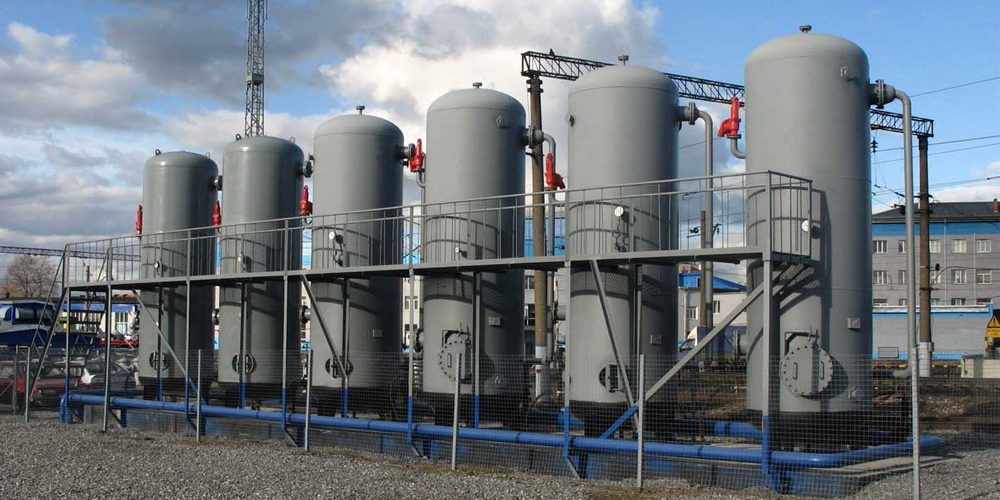

Безопасность хранения водорода: как устроен взрывозащищённый ресивер?

Хранение водорода — один из самых ответственных этапов в энергетических и промышленных системах. Газ взрывоопасен, легко воспламеняется и требует особого подхода к оборудованию. Взрывозащищённый ресивер — это не просто ёмкость под давлением. Это инженерное решение, созданное по строгим нормам безопасности.

Для инженеров по эксплуатации, главных механиков, проектировщиков и специалистов по закупкам понимание устройства таких ресиверов критически важно. Ошибка в выборе или монтаже может привести к аварии. Ниже — разбор конструкции, принципов работы и ключевых требований.

Почему обычные ресиверы не подходят для водорода?

Водород — самый лёгкий и активный газ. Он проникает в микротрещины металла (явление водородной хрупкости), что со временем ослабляет конструкцию. Кроме того, при концентрации от 4% в воздухе возникает взрывоопасная смесь.

Стандартные воздушные ресиверы не рассчитаны на такие риски. Они не защищены от:

• Проникновения молекул H₂ в металл
• Возгорания от статического электричества
• Резких перепадов давления и температуры

Поэтому для хранения водорода применяются только специализированные взрывозащищённые ресиверы, соответствующие ГОСТ Р 55470-2013, ТР ТС 032/2013 и международным стандартам ISO 11439 и ASME BPVC.

Устройство взрывозащищённого ресивера: 4 ключевых элемента

Конструкция ресивера для водорода — это многоуровневая система защиты. Ниже — основные компоненты, которые делают хранение безопасным.

1. Материал корпуса: устойчивость к водородной хрупкости

Основа — сталь марок 34CrMo4, 4130X или нержавеющие аналоги с низким содержанием углерода. Такие сплавы устойчивы к:

• Водородной диффузии
• Циклическим нагрузкам
• Коррозии

Внутренняя поверхность дополнительно полируется до Ra ≤ 0,4 мкм, чтобы исключить застойные зоны и микротрещины.

2. Двойная защита от взрыва

Ресивер оснащается двумя независимыми системами:

• Предохранительные клапаны — срабатывают при превышении давления (обычно 20–35 МПа)
• Термозащитные разрывные мембраны — разрушаются при перегреве, например, при пожаре

Обе системы работают пассивно — без электроники и задержек.

3. Система контроля утечек

Герметичность — приоритет. В ресивере используются:

• Металлические уплотнения (никелевые или медные прокладки)
• Двойные фланцевые соединения
• Датчики утечек H₂ с выводом сигнала на пульт управления

Любое повышение концентрации водорода в зоне ресивера мгновенно фиксируется и блокирует подачу газа.

4. Антистатическая и огнестойкая изоляция

Чтобы исключить искрообразование, корпус заземляется. Дополнительно применяется:

• Огнестойкое покрытие (класс EI 60 и выше)
• Антистатическая краска
• Теплоотражающий экран

Это особенно важно при размещении ресивера в цехах с повышенной пожарной нагрузкой.

Как выбрать правильный ресивер: 5 критериев для закупок и проектирования

При подборе оборудования учитывайте:

1. Сертификация — наличие маркировки ЕАС, разрешения Ростехнадзора и протоколов испытаний на водородную стойкость
2. Рабочее давление — должно превышать максимальное в системе на 15–20%
3. Объём — рассчитывается с учётом пиковых нагрузок и времени аварийного сброса
4. Условия эксплуатации — температурный диапазон, вибрации, доступность для обслуживания
5. Интеграция с системой безопасности — возможность подключения к АСУ ТП и сигнализации

Проектные и монтажные организации должны учитывать требования ПБ 03-585-03 и СП 284.1325800.2016 при размещении ресиверов.

Безопасность хранения водорода начинается с правильного выбора оборудования. Взрывозащищённый ресивер — не расходная статья, а инвестиция в надёжность и защиту персонала. Убедитесь, что ваш поставщик предоставляет полный пакет технической документации и гарантии по стойкости к водородной хрупкости.
