Лазерная сварка

Лазерная сварка
t.me — Подписывайтесь на наш канал InvestSteel

Почему лазерная сварка революционна?

Лазерная сварка — высокоточный метод соединения материалов за счёт концентрированной энергии луча. Её "суперсилы":

  • Швы тоньше человеческого волоса (0.1 мм)
  • Минимальная деформация даже для тонкостенных деталей
  • Возможность сварки через стекло или в вакууме
  • Скорость до 5x выше традиционных методов

Для промышленника: Снижение брака на 30% + экономия на постобработке.


⚙️ Как это работает: физика процесса

Лазер создаёт луч с уникальными свойствами:

  1. Когерентность — синхронность световых волн
  2. Монохроматичность — одинаковая длина волн
  3. Направленность — фокусировка без рассеивания

Процесс в 3 шага:

  1. Детали фиксируются вдоль стыка
  2. Луч фокусируется на соединении (температура > 1500°C)
  3. Металл плавится, испаряя загрязнения

Результат: Шов без пор и окислов с прочностью до 95% от основного материала.

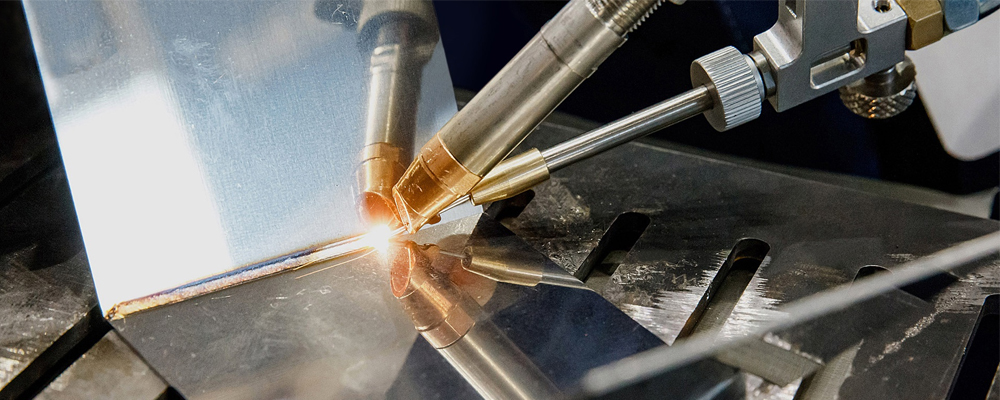

Лазерная сварка

✅ Преимущества vs недостатки: честный разбор

Неоспоримые плюсы

Фактор Практическая выгода
Точность Ширина шва от 0.1 мм
Скорость До 60 м/ч для толстых заготовок
Чистота процесса Нет флюсов, дыма, брызг
Универсальность Металлы, стекло, керамика, пластики

⚠️ Ограничения технологии

  • Высокие требования к чистоте кромок
  • Сложность сварки толстостенных деталей (>15 мм)
  • Низкий КПД газовых лазеров (10-15%)

Решение для цветных металлов: Гибридная лазерно-дуговая сварка + поглощающие покрытия.


Дефекты и их устранение: шпаргалка сварщика

Проблема Причина Как предотвратить
Поры Грязь на кромках Пескоструйка + обезжиривание
Трещины Резкое охлаждение Предварительный нагрев 200°C
Непровар Малая мощность луча Калибровка оборудования
Наплывы Низкая скорость сварки Оптимизация параметров

Важно: 90% дефектов возникают из-за плохой подготовки поверхности!

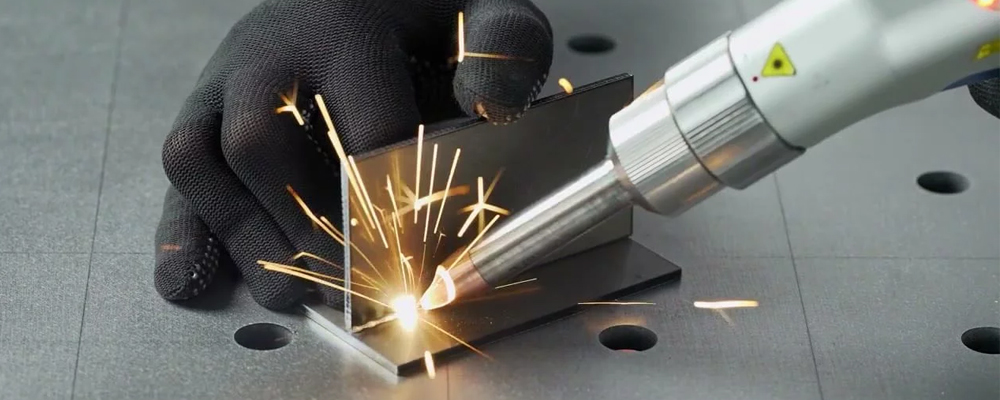

Лазерная сварка

Виды лазеров: выбираем под задачу

1. Твердотельные лазеры

  • Мощность: 1-6 кВт
  • Для чего: Микроэлектроника, ювелирные изделия, стекло
  • Плюсы: Точность до 0.05 мм, компактность

2. Газовые лазеры

  • Мощность: 5-20 кВт
  • Для чего: Автопром, авиационные сплавы
  • Плюсы: Скорость до 60 м/ч

3. Газодинамические гиганты

  • Мощность: 100+ кВт
  • Для чего: Сварка брони, реакторных элементов

⚡ Методы соединения: от микрошвов до промышленных швов

1. Стыковой метод

  • Зазор ≤ 0.2 мм
  • "Кинжальное" проплавление
  • Для: Трубопроводы, герметичные сосуды

2. Нахлёсточный метод

  • Перекрытие кромок + прижим
  • Для: Листовые конструкции до 4 мм

3. Импульсный режим

  • Точечное воздействие
  • Для: Ремонт трещин, ювелирные работы

Промышленное оборудование: линейка TORWATT

Модель Мощность Толщина Применение
TORWATT 3040V 1.5 кВт 0.5-4 мм Авто, ювелирные изделия
TORWATT PRO 2000 2 кВт до 8 мм Аэрокосмос, титан
TORWATT 100 F 300 Вт ≤0.6 мм Микроэлектроника, очки

Ручные решения:

  • Ultra 1000 (JPT/Raycus) — прецизионный ремонт
  • Ultra 500 — мобильная сварка нержавейки

Специальные применения

Сварка тонкостенных деталей

  • Толщина: 0.01-0.5 мм
  • Оборудование: Твердотельные лазеры ≤500 Вт
  • Режим: Импульсный с высокой скважностью

Сварка стекла и пластика

  • Технология: Сквозное проплавление
  • Фишка: Без припоя и флюсов
  • Пример: Ремонт оптики, медицинских приборов

Заключение: когда выбирать лазерную сварку

  1. Для высокоточных задач: Микроэлектроника, медтехника → Твердотельные лазеры
  2. Для серийного производства: Автопром, авиация → Газовые установки 5-20 кВт
  3. Для ремонтных работ: Ручные аппараты TORWATT Ultra

Главное преимущество: Сокращение себестоимости изделий на 15-25% за счёт скорости и отсутствия постобработки.

Итог: Технология развивается в сторону гибридных решений и роботизированных комплексов.
