Опорный узел плиты под колонны — это зона передачи усилий от колонны к фундаментной или перекрывающей плите через опорную плиту и анкерные элементы. От конструктивного решения этого узла зависит распределение вертикальных и горизонтальных нагрузок, работа колонны в системе каркаса и долговечность всей несущей схемы. Грамотно спроектированный опорный узел обеспечивает надежную совместную работу стальной или железобетонной колонны и плиты основания.
Состав и элементы опорного узла
Опорный узел плиты под колонны включает в себя несколько ключевых элементов, каждый из которых выполняет свою функцию в восприятии нагрузок и обеспечении жесткости. Основными компонентами являются сама колонна, опорная плита, анкерные болты, подливка и, при необходимости, ребра жесткости. Совокупность этих элементов формирует конструкцию, способную передавать усилия на плиту без локальных перегрузок и недопустимых деформаций.
- Колонна — стальной или железобетонный стержень, передающий вертикальные нагрузки от вышележащих конструкций.

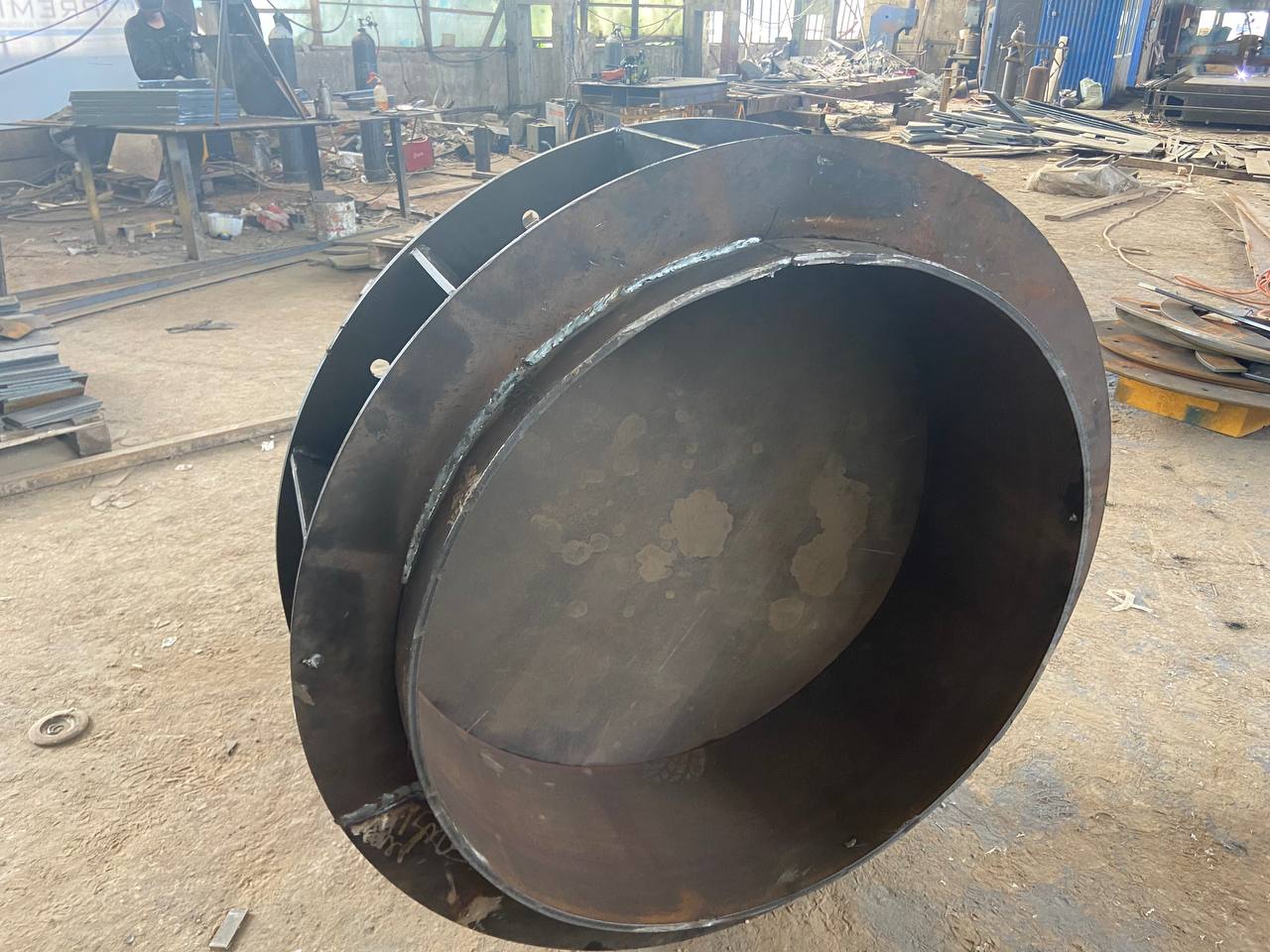

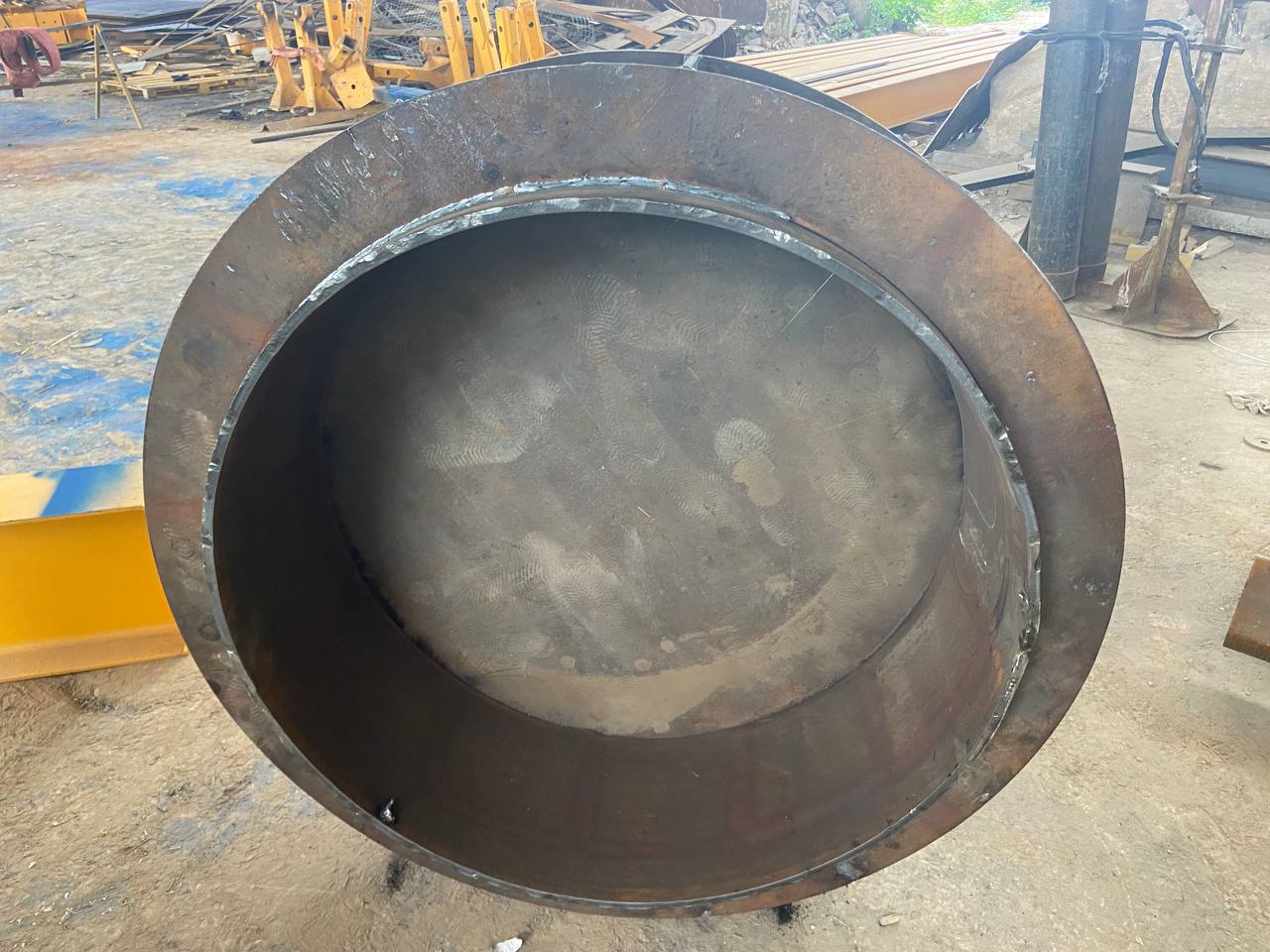

- Опорная плита — стальная пластина, перераспределяющая концентрированную нагрузку колонны на большую площадь плиты.
- Анкерные болты — элементы, фиксирующие опорную плиту и колонну в проектном положении и воспринимающие усилия от смещений.
- Подливка и выравнивающий слой, обеспечивающие контакт и равномерную передачу давления на плиту.
Типы опирания колонн на плиту
В зависимости от расчетной схемы каркаса и требований к жесткости применяют разные типы опирания колонн на плиту. Наиболее распространены шарнирное и жесткое опирание, отличающиеся тем, как воспринимаются изгибающие моменты и перемещения в узле. Выбор типа опорного узла влияет на расчет колонн, ригелей, а также на армирование и толщину плиты.
- Шарнирное опирание предполагает передачу в узле в основном вертикальной силы с минимальным восприятием момента.
- Жесткое опирание обеспечивает передачу не только продольных усилий, но и изгибающих моментов, фиксируя поворот колонны.
- Комбинированные решения могут использоваться при сложных режимах нагружения и специфике каркаса.
Роль опорной плиты и анкеров
Опорная плита служит промежуточным элементом между колонной и плитой основания, позволяя уменьшить контактные напряжения и избежать продавливания. Ее размеры и толщина подбираются с учетом усилий, ширины опирания и допустимых напряжений в бетоне плиты. Анкерные болты обеспечивают взаимное положение элементов, предотвращают смещение узла и, в зависимости от схемы, участвуют в восприятии растягивающих усилий.
- Размеры опорной плиты подбираются так, чтобы давление на плиту не превышало расчетную несущую способность бетона.
- Толщина плиты определяется расчетом на изгиб и продавливание, а также конструктивными требованиями к жесткости.
- Диаметр и количество анкерных болтов зависят от величины усилий и типа опирания (шарнирное или жесткое).
Типовая структура опорного узла плита–колонна
Для систематизации информации удобно представить основные элементы опорного узла и их назначение в виде таблицы. Она показывает, как каждый компонент влияет на работу узла и какие задачи решает при передаче нагрузок от колонны к плите. Такое представление помогает быстрее ориентироваться при выборе конструктивного решения.
| Элемент узла | Назначение | Особенности |
|---|---|---|
| Колонна | Передача вертикальных и, при необходимости, горизонтальных усилий. | Стальная или железобетонная, с обработанным торцем или оголовком. |
| Опорная плита | Распределение нагрузки колонны на поверхность плиты основания. | Подбирается по толщине и площади; при больших моментах усиливается ребрами. |
| Анкерные болты | Фиксация узла и восприятие растягивающих/сдвигающих усилий. | Количество и диаметр назначаются по расчету, схема расположения — по типу опирания. |
| Подливка | Выравнивание опорной поверхности и равномерная передача давления. | Толщина и состав выбираются с учетом прочности и технологических требований. |

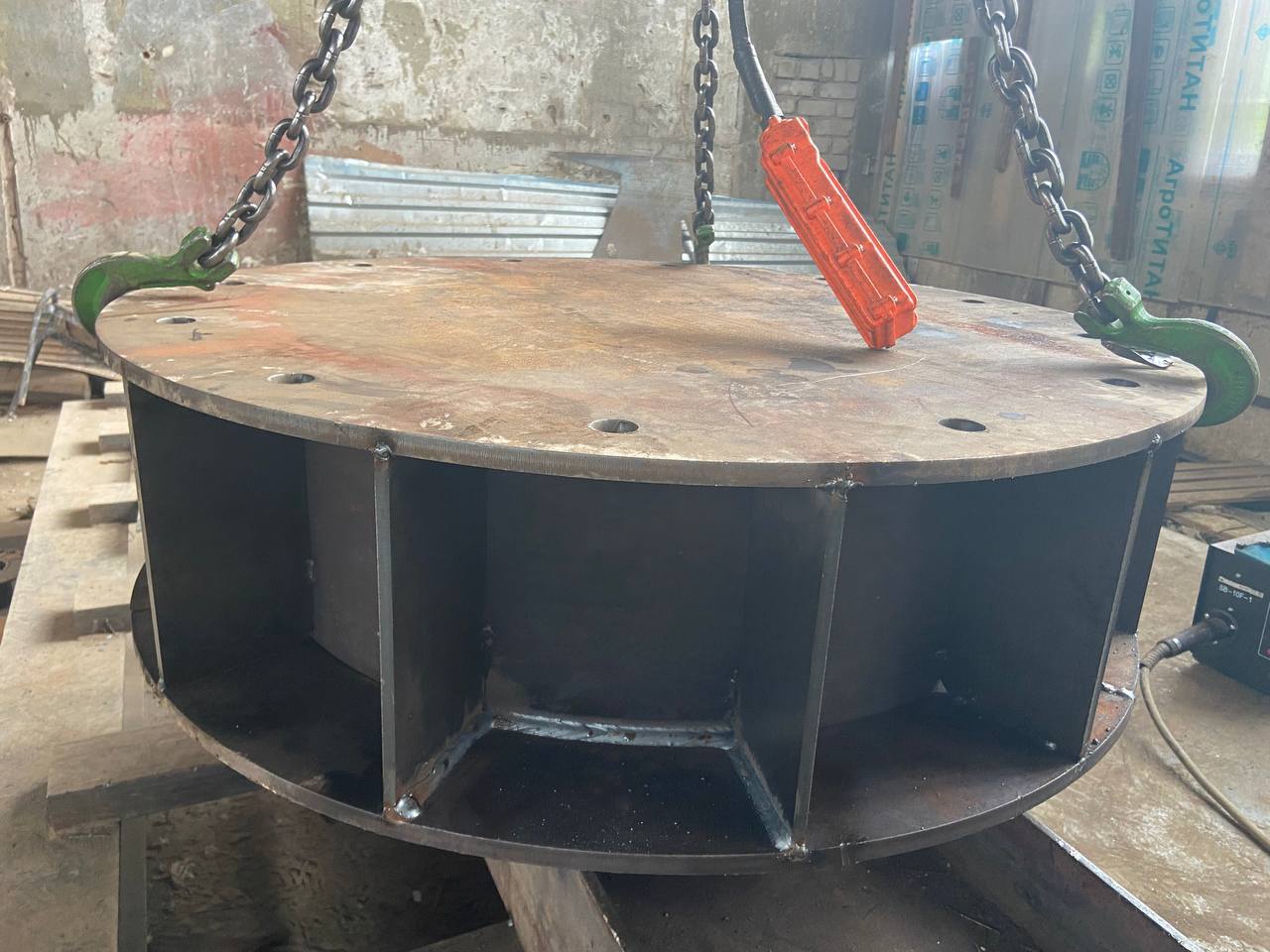

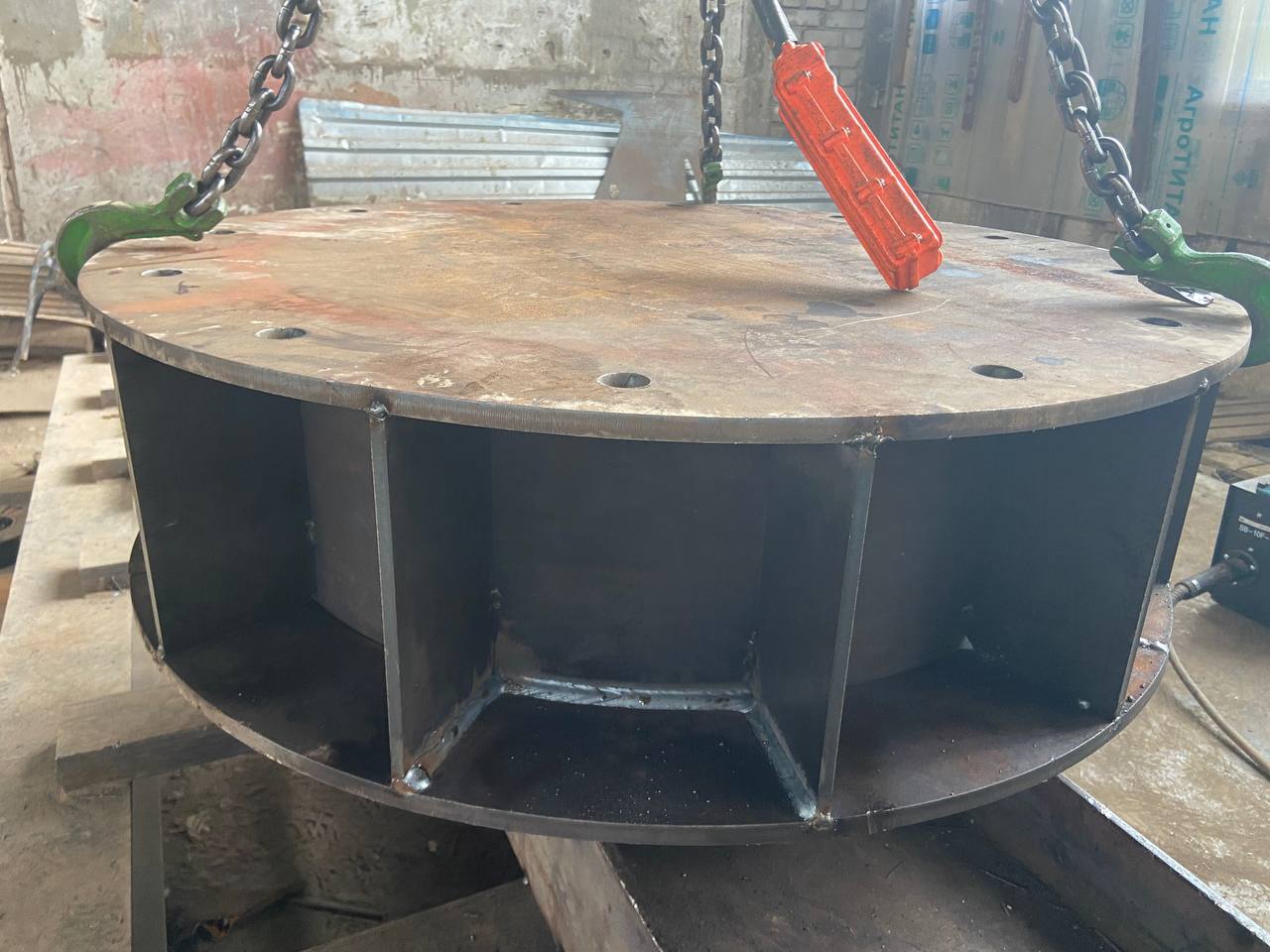

| Ребра жесткости | Повышение жесткости опорной плиты и снижение ее прогиба. | Применяются при значительных моментах и больших размерах опорной плиты. |
Ключевые факторы при проектировании опорного узла
При проектировании опорного узла плиты под колонну важно учитывать не только усилия в самой колонне, но и работу плиты, грунтового основания и соседних элементов каркаса. Неправильный выбор схемы опирания или размеров опорной плиты может привести к концентрации напряжений и ускоренному износу конструкции. Поэтому расчет узла всегда выполняется с учетом сочетаний нагрузок, условий эксплуатации и требований нормативных документов.
- Определяйте тип опирания (жесткое или шарнирное) в увязке с расчетной схемой всего каркаса.
- Подбирайте размеры и толщину опорной плиты с учетом несущей способности плиты и допустимых напряжений в бетоне.
- Уделяйте внимание расположению и характеристикам анкерных болтов, а также качеству опорной поверхности и подливки.
