Производство и изготовление элементов подкрановых балок и подкрановых путей
Наша компания специализируется на производстве и изготовлении элементов подкрановых балок и подкрановых путей , предлагая комплексные решения для промышленных объектов. Мощности нашего производства составляют до 800 тонн в месяц , что позволяет выполнять заказы любой сложности в сжатые сроки. Средняя стоимость изготовления металлоконструкций начинается от 70 000 рублей и зависит от объема партии, сложности проекта и технических требований.

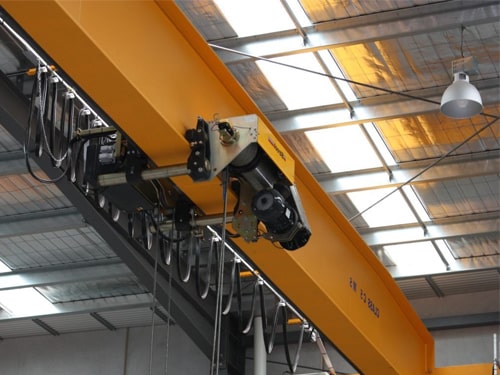

Что такое подкрановые балки и подкрановые пути?

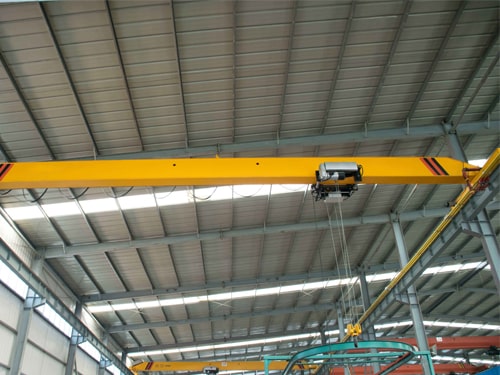

Подкрановые балки и подкрановые пути являются неотъемлемой частью инфраструктуры промышленных предприятий, где используются мостовые или подвесные краны. Эти конструкции обеспечивают надежную опору для перемещения грузов и выдерживают значительные нагрузки.
Основные функции:
- Обеспечение устойчивости и безопасности работы кранового оборудования.
- Распределение нагрузки на строительные конструкции здания.
- Гарантия точности перемещения грузов.
Технология и процесс изготовления подкрановых балок и подкрановых путей
Производство подкрановых балок и путей – это сложный многоэтапный процесс, требующий высокой точности, современного оборудования и строгого соблюдения технологических норм. Рассмотрим каждый этап более подробно.
-
Проектирование и расчеты
На первом этапе наши инженеры разрабатывают проект будущей конструкции, учитывая нагрузки, которые будут воздействовать на балку или путь, габариты пролета, тип кранового оборудования и другие параметры. Для этого используются специализированные программы, такие как AutoCAD, SolidWorks или SCAD. Расчеты включают определение прогибов, напряжений и устойчивости конструкции. -
Подготовка материалов
В качестве основного материала используется сталь различных марок (подробнее о них ниже). Листовой металл и профилированные заготовки поступают на производственную линию. Материалы проверяются на соответствие стандартам качества, после чего режутся на заготовки нужных размеров с помощью газовой резки или плазменной установки. -
Сборка конструкций
Заготовки собираются в единую конструкцию на специальных стендах. Для соединения элементов применяется сварка (ручная дуговая, полуавтоматическая или автоматическая) или клепка. Особое внимание уделяется качеству сварных швов, так как они напрямую влияют на прочность и долговечность изделия. Каждый шов проверяется методами неразрушающего контроля, включая ультразвуковую дефектоскопию и рентгенографию. -
Механическая обработка
После сборки конструкция подвергается механической обработке: сверление отверстий для креплений, фрезерование поверхностей и торцов. Это необходимо для обеспечения точной геометрии и совместимости с другими элементами системы. -
Антикоррозийная защита
Готовые изделия покрываются защитными составами для предотвращения коррозии. Мы используем метод горячего цинкования, окраску порошковыми красками или эпоксидными составами. Выбор способа защиты зависит от условий эксплуатации: для агрессивных сред рекомендуется цинкование, а для внутренних помещений – окраска. -
Контроль качества
Перед отправкой заказчику каждое изделие проходит многоступенчатый контроль. Проверяются геометрические параметры, качество сварных швов, толщина защитного покрытия и соответствие техническому заданию.
Виды, типы и ГОСТы подкрановых балок и подкрановых путей
Подкрановые балки и подкрановые пути являются ключевыми элементами инфраструктуры промышленных объектов. Их конструкция, размеры и материалы строго регламентируются государственными стандартами (ГОСТ) и техническими условиями. Рассмотрим подробно их виды, типы, классификацию и нормативные документы.
Классификация подкрановых балок
По конструкции
-
Сплошностенчатые балки:
Это наиболее распространенный тип, состоящий из вертикальной стенки и горизонтальных полок. Сплошностенчатые балки используются для легких и средних кранов с нагрузкой до 25 тонн. Они просты в изготовлении, экономичны и обеспечивают высокую жесткость. -
Ферменные балки:
Ферменные балки состоят из решетчатых конструкций, что делает их легкими, но при этом способными выдерживать значительные нагрузки. Применяются для больших пролетов (более 12 метров) и тяжелых кранов с нагрузкой свыше 30 тонн. -
Коробчатые балки:
Этот тип балок имеет замкнутый профиль (прямоугольное или квадратное сечение). Коробчатые балки обладают высокой устойчивостью к скручивающим нагрузкам и применяются в условиях повышенных требований к жесткости конструкции.
По способу изготовления
-
Сварные балки:
Изготавливаются путем сваривания отдельных элементов (полок и стенок). Это наиболее распространенный метод производства, так как он позволяет создавать конструкции любой сложности. -
Клепаные балки:
Соединение элементов выполняется заклепками. Клепаные балки отличаются высокой надежностью и долговечностью, но их производство более трудоемко и дорого. -
Болтовые балки:
Элементы соединяются болтами, что упрощает монтаж и демонтаж. Такие балки часто используются для временных конструкций.
По назначению
-

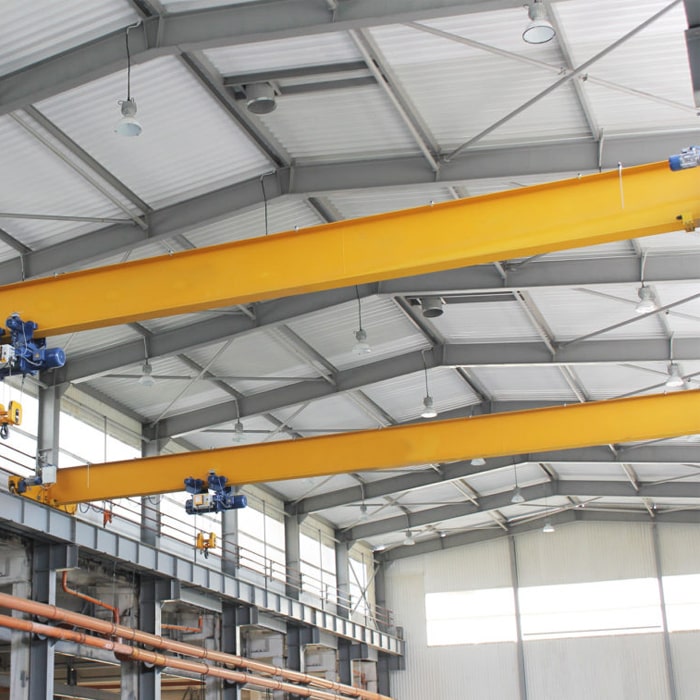

Для мостовых кранов:
Выдерживают нагрузки от 5 до 50 тонн на колесо крана. Применяются в цехах, складах и на производственных площадках. -
Для подвесных кранов:
Используются для легких грузов (до 5 тонн) и применяются в небольших цехах или ремонтных мастерских. -

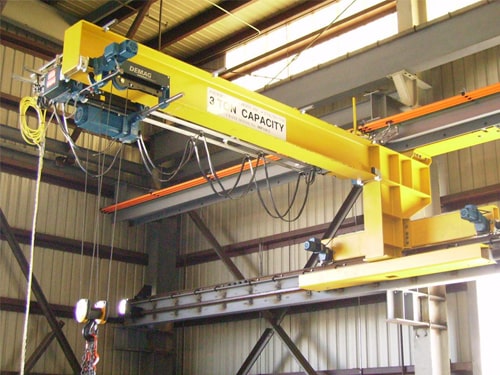

Для специальных условий эксплуатации:
Например, для работы в агрессивных средах (химическая промышленность) или при экстремально низких температурах (металлургия).
По длине пролета
-
Короткие балки (до 6 метров):
Применяются для небольших помещений или участков с ограниченным пространством. -
Средние балки (6–12 метров):
Наиболее универсальный вариант, используемый в большинстве промышленных зданий. -
Длинные балки (более 12 метров):
Необходимы для крупных пролетов, например, в ангарах или портах.
Классификация подкрановых путей
По типу рельсов
-
Рельсы типа Р43:
Используются для легких кранов с нагрузкой до 12,5 тонн. Применяются в небольших цехах и складах. -
Рельсы типа Р50:
Предназначены для средних кранов с нагрузкой до 25 тонн. Широко применяются в промышленных зданиях. -
Рельсы типа Р65:
Используются для тяжелых кранов с нагрузкой до 50 тонн. Применяются в металлургии, энергетике и портах.
По способу крепления
-
Болтовое крепление:
Простое и быстрое решение, подходящее для временных конструкций. -
Сварное крепление:
Обеспечивает максимальную жесткость и надежность. Применяется для постоянных путей. -
Комбинированное крепление:
Сочетает болты и сварку для достижения оптимального баланса между надежностью и ремонтопригодностью.
По типу основания
-
На металлических опорах:
Используются в зданиях с металлическим каркасом. -
На железобетонных опорах:
Применяются в зданиях с железобетонными конструкциями. -
На стальных фермах:
Устанавливаются в случаях, когда необходимо перекрыть большие пролеты
Марки стали для подкрановых балок и подкрановых путей
Выбор марки стали зависит от условий эксплуатации, нагрузок и требований к прочности. Рассмотрим наиболее популярные варианты:
Углеродистые стали
- Ст3сп/пс:
Углеродистая сталь общего назначения, широко используется для легких конструкций. Хорошо поддается сварке, но имеет ограниченную коррозионную стойкость. Применяется в складах и небольших цехах.
Низколегированные стали
-
09Г2С:
Низколегированная сталь с добавлением марганца и кремния. Обладает повышенной прочностью и устойчивостью к низким температурам. Идеально подходит для работы в условиях сурового климата. -
12Г2С:
Аналогично 09Г2С, но с повышенным содержанием углерода, что увеличивает прочность. Применяется для тяжелых балок и путей.
Легированные стали
-
10ХСНД:
Легированная сталь с добавлением хрома, никеля и меди. Обладает высокой коррозионной стойкостью. Рекомендуется для агрессивных сред, таких как химические производства. -
15ХСНД:
Улучшенная версия 10ХСНД с повышенным содержанием легирующих элементов. Используется для особо ответственных конструкций.
Специальные стали
-
14Г2АФ:
Сталь с повышенной прочностью и устойчивостью к динамическим нагрузкам. Применяется для балок, работающих в условиях вибрации. -
16Г2АФ:
Аналогично 14Г2АФ, но с улучшенными характеристиками. Используется для тяжелых кранов.
ГОСТы и нормативные документы
Для подкрановых балок:
-
ГОСТ 26296-84:
Регламентирует требования к подкрановым балкам, включая их размеры, материалы и методы испытаний. -
ГОСТ 23118-2012:
Стандарт на стальные конструкции, включая подкрановые балки. Определяет правила проектирования, изготовления и монтажа. -
ГОСТ 8239-89:
Регламентирует требования к двутавровым балкам, которые часто используются в качестве основы для подкрановых конструкций.
Для подкрановых путей:
-
ГОСТ 7173-54:
Стандарт на железнодорожные рельсы, которые также применяются в подкрановых путях. -
ГОСТ 23478-79:
Определяет требования к устройству подкрановых путей, включая крепления и основания. -
ГОСТ 535-2005:
Регламентирует требования к углеродистым сталям, используемым для изготовления рельсов и других элементов.
Сферы применения подкрановых балок и подкрановых путей в промышленности и строительстве
Подкрановые балки и подкрановые пути являются неотъемлемой частью инфраструктуры промышленных и строительных объектов. Их использование охватывает широкий спектр отраслей, где требуется перемещение тяжелых грузов с помощью кранового оборудования. Рассмотрим подробно каждую из этих сфер применения.
Металлургическая промышленность
Металлургические предприятия – это одна из ключевых областей применения подкрановых конструкций. Здесь используются мощные мостовые краны для перемещения расплавленного металла, слитков, заготовок и готовой продукции.
-
Примеры использования:
- В сталеплавильных цехах подкрановые балки поддерживают работу кранов, которые поднимают и транспортируют жидкий металл из доменных печей в разливочные машины.
- В прокатных цехах подкрановые пути обеспечивают перемещение стальных листов, рельсов и других изделий.
-
Особенности:
- Высокие нагрузки (до 50 тонн на колесо крана).
- Экстремальные температурные условия (до +1200°C).
- Агрессивная среда (пары металла, пыль).
-
Рекомендуемые материалы:
- Стали марок 10ХСНД и 15ХСНД , устойчивые к коррозии и высоким температурам.
- Рельсы типа Р65 для тяжелых кранов.
Энергетика
В энергетической отрасли подкрановые конструкции применяются для обслуживания крупного оборудования, такого как турбины, генераторы, трансформаторы и котлы.
-
Примеры использования:
- На тепловых электростанциях (ТЭС) подкрановые пути используются для монтажа и ремонта паровых турбин и котлов.
- На атомных электростанциях (АЭС) подкрановые балки поддерживают работу кранов, которые перемещают ядерное топливо и оборудование реактора.
-
Особенности:
- Высокая точность перемещения грузов.
- Строгие требования к безопасности и надежности конструкций.
- Длительный срок службы (до 50 лет).
-
Рекомендуемые материалы:
- Стали марок 09Г2С и 12Г2С , обладающие повышенной прочностью.
- Рельсы типа Р50 или Р65 в зависимости от нагрузки.
Логистика и складское хозяйство
Логистические центры, склады и терминалы активно используют подкрановые балки и пути для организации эффективного перемещения грузов.
-
Примеры использования:
- В распределительных центрах подвесные краны помогают перемещать товары между стеллажами.
- В портовых терминалах подкрановые пути поддерживают работу кранов, которые загружают и разгружают контейнеры с судов.
-
Особенности:
- Различные типы нагрузок (от легких до тяжелых).
- Требования к скорости и точности перемещения грузов.
- Возможность работы в условиях повышенной влажности (в портах).
-
Рекомендуемые материалы:
- Для складов: стали марок Ст3сп/пс и рельсы типа Р43 .
- Для портов: стали марок 10ХСНД и рельсы типа Р65 .
Автомобильная промышленность
На автомобильных заводах подкрановые балки и пути играют важную роль в организации производственного процесса.
-
Примеры использования:
- Подвесные краны перемещают детали и узлы по конвейерным линиям.
- Мостовые краны используются для монтажа и обслуживания оборудования, такого как прессы и сварочные автоматы.
-
Особенности:
- Умеренные нагрузки (до 25 тонн).
- Требования к точности и скорости перемещения.
- Частое использование в закрытых помещениях.
-
Рекомендуемые материалы:
- Стали марок 09Г2С и рельсы типа Р50 .
Строительство
В строительной отрасли подкрановые балки и пути применяются для монтажа крупногабаритных конструкций и оборудования.
-
Примеры использования:
- При возведении мостов подкрановые пути используются для перемещения железобетонных блоков и металлоконструкций.
- На строительных площадках мостовые краны помогают поднимать и устанавливать балки, плиты и другие элементы.
-
Особенности:
- Высокие нагрузки и большие пролеты.
- Работа на открытых площадках (воздействие осадков и перепадов температур).
- Необходимость быстрого монтажа и демонтажа.
-
Рекомендуемые материалы:
- Стали марок 12Г2С и 10ХСНД .
- Рельсы типа Р65 для тяжелых кранов.
Химическая промышленность
В химической промышленности подкрановые конструкции работают в агрессивных средах, что требует особого внимания к материалам и защите от коррозии.
-
Примеры использования:
- Перемещение емкостей с химическими веществами.
- Обслуживание реакторов, колонн и других крупногабаритных установок.
-
Особенности:
- Агрессивная среда (кислоты, щелочи, пары).
- Строгие требования к герметичности и устойчивости к коррозии.
-
Рекомендуемые материалы:
- Стали марок 15ХСНД и 10ХСНД .
- Защитные покрытия методом горячего цинкования.
Машиностроение
В машиностроительной отрасли подкрановые балки и пути используются для перемещения крупных деталей и узлов оборудования.
-
Примеры использования:
- Перемещение корпусов станков, двигателей и других тяжелых деталей.
- Обслуживание литейных и кузнечных цехов.
-
Особенности:
- Умеренные нагрузки (до 30 тонн).
- Требования к точности и надежности.
-
Рекомендуемые материалы:
- Стали марок 09Г2С и рельсы типа Р50 .
Пищевая промышленность
В пищевой промышленности подкрановые конструкции применяются для перемещения сырья, полуфабрикатов и готовой продукции.
-
Примеры использования:
- Перемещение мешков с мукой, сахара или круп.
- Обслуживание технологических линий.
-
Особенности:
- Гигиенические требования (защита от загрязнений).
- Умеренные нагрузки.
-
Рекомендуемые материалы:
- Стали марок Ст3сп/пс и рельсы типа Р43.
Другие сферы применения
-
Авиационная промышленность:
Подкрановые пути используются для сборки и обслуживания самолетов. -
Железнодорожный транспорт:
Подкрановые балки применяются для ремонта вагонов и локомотивов. -
Нефтегазовая отрасль:
Перемещение труб, оборудования и других материалов на нефтеперерабатывающих заводах.
