Шинные однопролетные порталы

Надежная основа для распределительных устройств

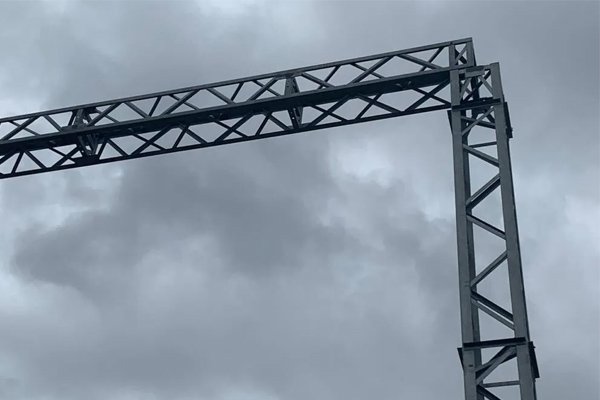

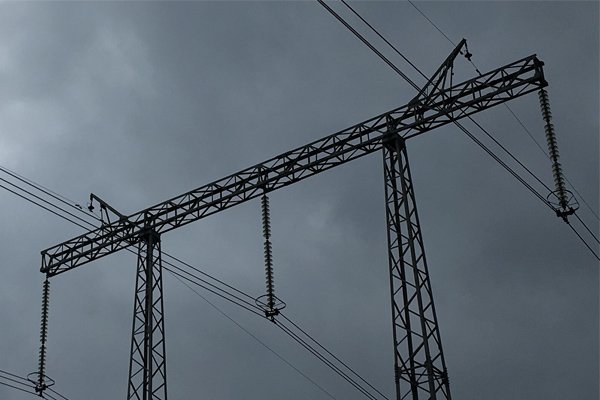

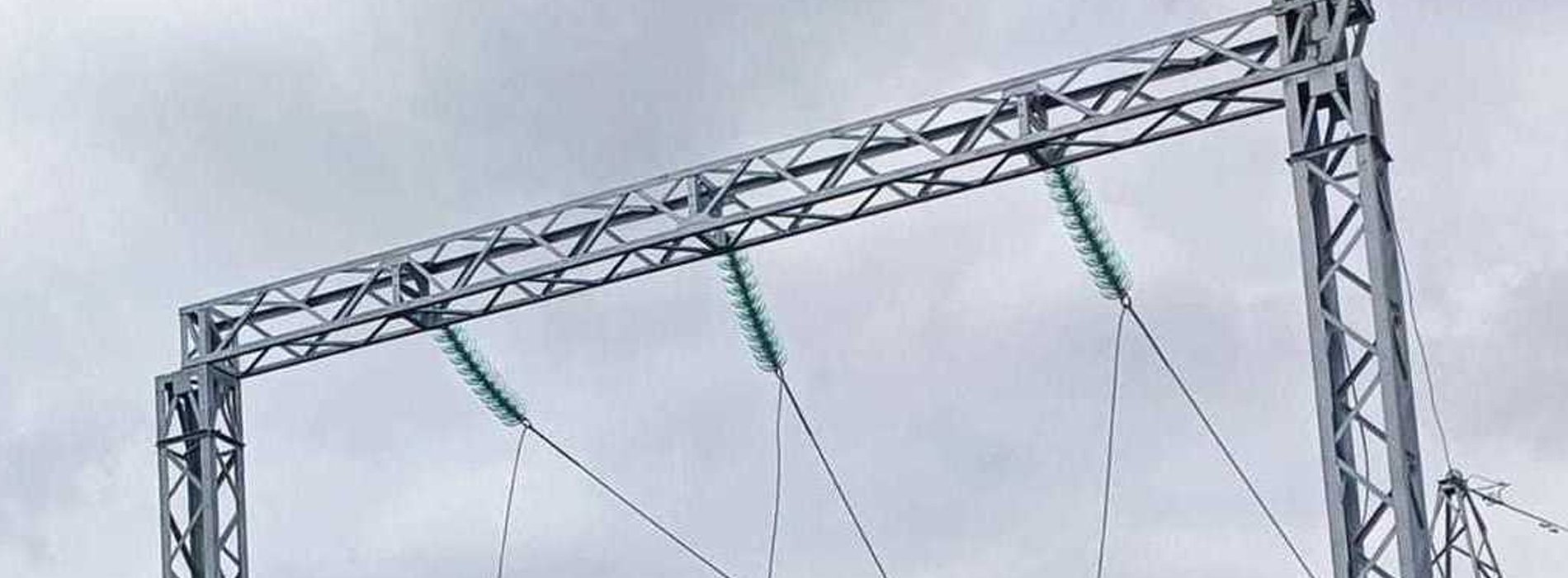

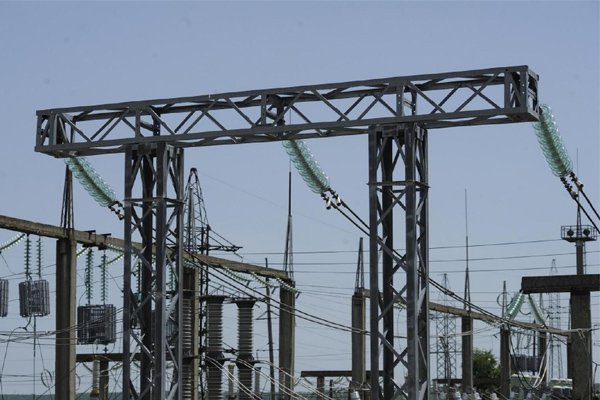

Портал шинный однопролетный - это несущая металлоконструкция, предназначенная для крепления токоведущих шин, изоляторов и другого оборудования в открытых распределительных устройствах (ОРУ) и на подстанциях. Такие порталы устанавливаются между опорами и формируют жёсткую, геометрически стабильную систему, обеспечивающую безопасные изоляционные расстояния между фазами и землёй.

Порталы однопролётного типа широко применяются на подстанциях напряжением 6 - 220 кВ, особенно в условиях ограниченного пространства или при модульной компоновке ОРУ. Благодаря своей простоте, жёсткости и технологичности, они являются одним из самых распространённых решений для организации шинных конструкций на открытом воздухе.

Основное назначение шинного портала - обеспечение надёжного крепления шин и подвесных изоляторов с соблюдением требуемых габаритов и изоляционных расстояний между фазами и до земли. Конструкция рассчитана на восприятие механических нагрузок от собственного веса, ветрового давления, гололёда, а также динамических усилий при коротких замыканиях.

Услуги по изготовлению порталов шинных однопролетных

предлагает полный цикл проектирования и производства порталов шинных однопролетных с соблюдением всех нормативных требований энергетической отрасли. Мы не занимаемся монтажом, но обеспечиваем такую точность изготовления, что сборка на объекте проходит без доработок. Наш подход охватывает два ключевых этапа: проектирование и производство, что позволяет контролировать качество от чертежа до готового изделия.

Проектирование: инженерная точность под ваш объект

На этапе проектирования мы разрабатываем индивидуальные конструктивные решения, основываясь на техническом задании заказчика и условиях эксплуатации. В процесс входят:

• Анализ класса напряжения ОРУ (6, 10, 35, 110, 220 кВ и выше);
• Расчёт ветровых, гололёдных и сейсмических нагрузок по СП 20.13330.2016;
• Подбор сечений элементов с учётом требований ПУЭ и СП 256.1325800;
• Разработка КМ (конструктивных решений) и КМД (рабочих чертежей) в ПО Tekla Structures и AutoCAD.

Особое внимание уделяется узлам крепления изоляторов и стыковым соединениям — именно они определяют долговечность и надёжность всей системы. Все чертежи согласовываются с заказчиком и содержат полную спецификацию материалов, включая марки стали (С345, 09Г2С), типы болтов и требования к антикоррозионной защите.

Производство: высокотехнологичный цикл без компромиссов

Наше производство оснащено современным оборудованием, позволяющим изготавливать порталы шинные однопролетные с отклонениями не более ±2 мм — что критично для соблюдения изоляционных промежутков в ОРУ. Процесс включает:

• Лазерную и плазменную резку — для точного формирования отверстий под болты и сложных контуров;
• Вальцовку труб и профилей — с контролем радиуса изгиба по КМД;
• Сварку TIG/MAG — с последующим ультразвуковым контролем швов;
• Пескоструйную очистку до Sa 2½ и нанесение многослойных защитных покрытий (эпоксидные грунты, полиуретановые эмали) или горячее цинкование по ГОСТ 9.307-89.

Мы работаем с трубами круглого и профильного сечения, двутаврами, уголками и листовым металлом толщиной до 60 мм. Каждая партия сопровождается паспортом качества с указанием марки стали, методов контроля и результатов испытаний.

Производственные возможности:

Где применяются наши порталы шинные однопролетные

Наши конструкции используются на объектах по всей России и СНГ:

• Подстанции 35–220 кВ в составе распределительных сетей;
• ОРУ ТЭЦ и ГЭС — для вывода генераторного напряжения;
• Промышленные энергоцентры металлургических и нефтехимических предприятий;
• Модернизируемые участки старых распределительных устройств.
