Ячейковые порталы многопролетные

Изготовление порталов ячейковых многопролетных

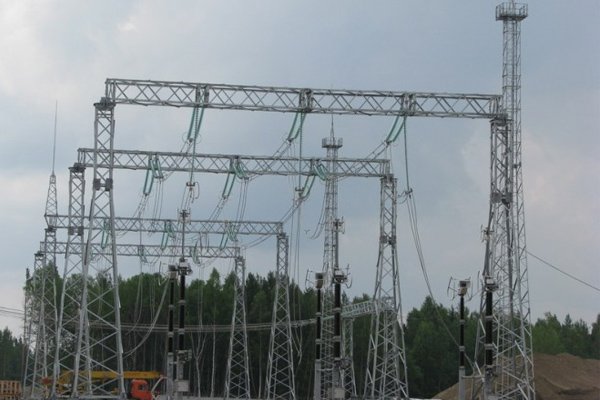

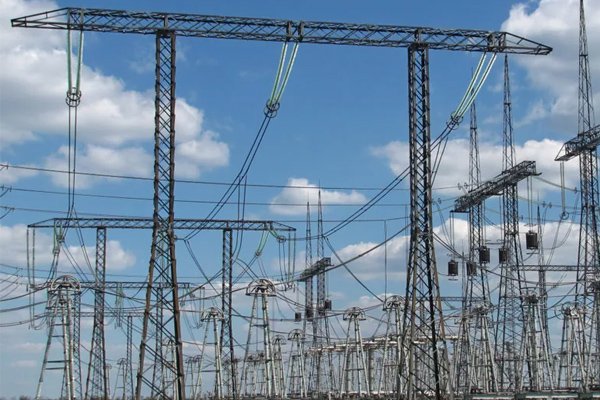

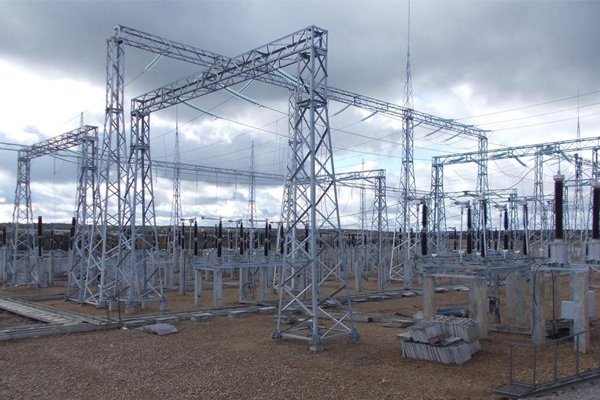

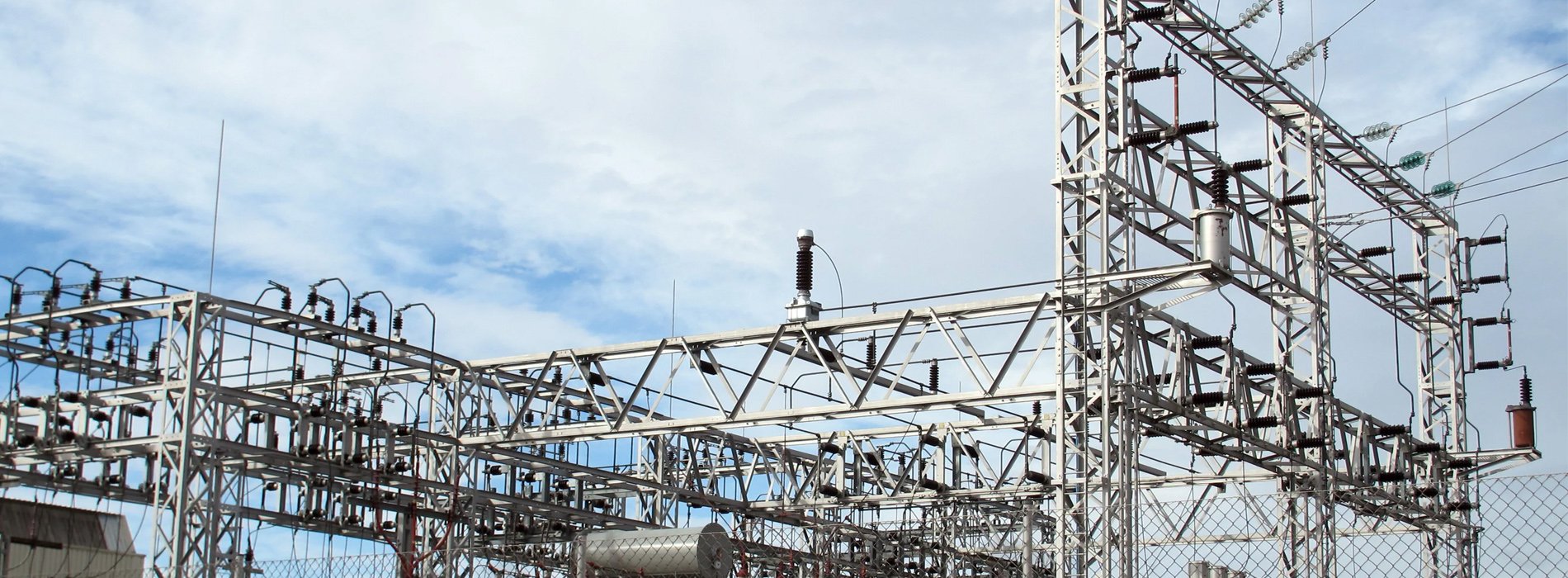

Портал ячейковый многопролетный - это пространственная металлоконструкция, состоящая из нескольких пролётов и предназначенная для размещения оборудования в ячейках открытых распределительных устройств (ОРУ). Такие порталы формируют жёсткий каркас, на котором крепятся изоляторы, шины, разъединители, выключатели и другая коммутационная аппаратура.

Благодаря многопролётной схеме, они позволяют максимально компактно разместить оборудование в пределах одной линии, что особенно важно на площадках с ограниченным пространством - например, при реконструкции подстанций или строительстве в городской черте.Порталы ячейковые многопролетные применяются в ОРУ напряжением от 35 кВ до 750 кВ, включая генерирующие станции, магистральные подстанции и промышленные энергоцентры.

Ключевые требования к таким конструкциям - высокая пространственная жёсткость, геометрическая стабильность, устойчивость к ветровым и гололёдным нагрузкам, а также точное соблюдение изоляционных расстояний между фазами и заземлёнными частями. Любое отклонение в геометрии может привести к нарушению электрической безопасности, поэтому изготовление таких порталов требует инженерного подхода и высокоточного производства.

Наши услуги по изготовлению порталов ячейковых многопролетных

Наша компания специализируется на проектировании и производстве металлоконструкций порталов ячейковых многопролетных с полным соответствием требованиям энергетической отрасли. Мы не занимаемся монтажом, но обеспечиваем такую точность изготовления, что сборка на объекте проходит без подгонки и задержек. Наш цикл включает два этапа: проектирование и производство, что позволяет контролировать качество на всех стадиях - от расчёта до готового изделия.

Проектирование: сложная геометрия под реальные условия эксплуатации

Проектирование порталов ячейковых многопролетных - задача повышенной сложности, так как конструкция должна выдерживать неравномерные нагрузки от оборудования в разных ячейках, сохраняя общую устойчивость. Наши инженеры:

• Анализируют схему ОРУ и компоновку оборудования в каждой ячейке;
• Выполняют пространственный расчёт на ветровые, гололёдные, сейсмические и монтажные нагрузки по СП 20.13330.2016;
• Учитывают требования ПУЭ, СП 256.1325800 и ГОСТ Р 58287-2018 (конструкции ОРУ);
• Разрабатывают КМ и КМД в программных комплексах Tekla Structures, SCAD Office и AutoCAD, с визуализацией узлов и 3D-моделью всей конструкции.

Особое внимание уделяется стыковым соединениям между пролётами, опорным узлам и местам крепления изоляторов - именно здесь сосредоточены максимальные напряжения. Все решения согласовываются с заказчиком и сопровождаются полной спецификацией материалов, включая марки стали, типы болтов и требования к защите от коррозии.

Производство: точность на уровне долей миллиметра

Наш производственный комплекс оснащён оборудованием, позволяющим изготавливать сложные многопролётные порталы с отклонениями не более ±2 мм по габаритам - критически важный параметр для соблюдения изоляционных промежутков в ОРУ. Процесс включает:

• Лазерную и плазменную резку - для высокоточного формирования отверстий и контуров;
• Вальцовку профилей и труб - с контролем радиуса по 3D-модели;
• Сварку TIG/MAG - с последующим ультразвуковым контролем всех ответственных швов;
• Пескоструйную очистку до Sa 2½ и нанесение многослойных покрытий (эпоксидный грунт + полиуретановая эмаль) или горячее цинкование по ГОСТ 9.307-89.

Мы работаем с конструкционными сталями С345, 09Г2С, а также с нержавеющими марками при необходимости. Каждая партия сопровождается паспортом качества, включая данные о химическом составе металла, методах контроля и результатах испытаний.

Производственные возможности:

Сферы применения порталов ячейковых многопролетных

Наши конструкции успешно эксплуатируются на объектах по всей России и странам СНГ:

• Магистральные подстанции 110–500 кВ - где требуется компактная компоновка ячеек;
• ОРУ ГЭС, ТЭЦ и АЭС - для вывода мощности и распределения энергии;
• Промышленные энергоцентры - на металлургических, нефтехимических и горнодобывающих предприятиях;
• Реконструируемые подстанции - где замена устаревших конструкций требует максимальной плотности размещения оборудования.
