Решетчатые опорные рамы

Изготовление решётчатых опорных рам

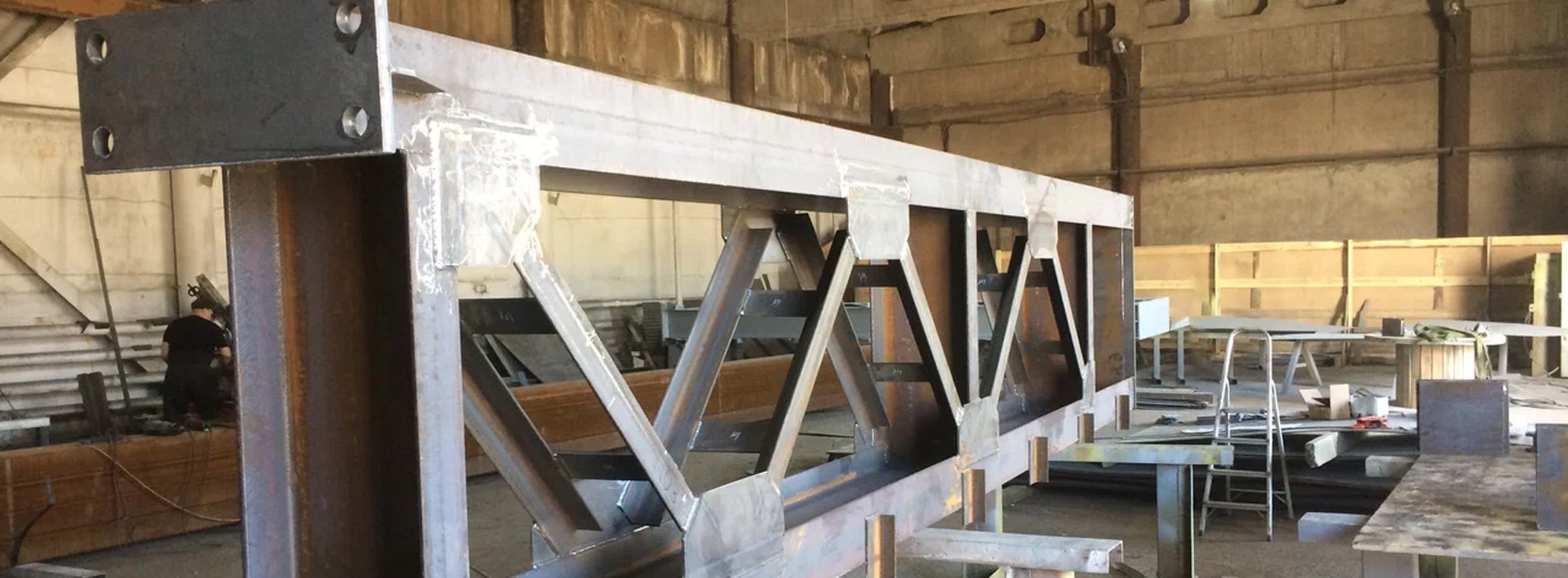

Решётчатая опорная рама — это пространственная металлоконструкция ферменного типа, предназначенная для надёжного крепления и выравнивания тяжёлого технологического оборудования на открытых и закрытых площадках. Такие рамы широко применяются в энергетике (для установки трансформаторов, реакторов, разъединителей в ОРУ), промышленности (под насосные агрегаты, компрессоры, теплообменники) и инфраструктурных проектах (в составе модульных зданий и эстакад).

Благодаря решётчатой структуре, конструкция сочетает высокую несущую способность с минимальным собственным весом, что снижает нагрузку на фундамент и упрощает транспортировку. Ключевые требования к решётчатым опорным рамам — жёсткость, геометрическая стабильность, устойчивость к динамическим и вибрационным нагрузкам, а также долговечность в агрессивных средах.

Любое отклонение в плоскостности или высотных отметках может привести к нарушению работы оборудования, поэтому изготовление таких рам требует инженерного подхода и высокоточного производства.

Наши услуги по изготовлению решётчатых опорных рам

Компания ИнвестСталь специализируется на проектировании и производстве решётчатых опорных рам для энергетики и промышленности. Мы не занимаемся монтажом, но обеспечиваем максимальную точность геометрии, чтобы рама идеально встала на фундамент без подкладок и подгонки. Наш цикл включает два этапа: проектирование и производство, что позволяет контролировать качество от расчёта до готового изделия.

Проектирование: расчёт под реальные нагрузки

Каждая решётчатая опорная рама проектируется индивидуально, с учётом:

• Типа и массы оборудования (от 5 до 200+ тонн);
• Характера нагрузок (статические, динамические, вибрационные);
• Требований к плоскостности опорной поверхности (допуск до ±1 мм);
• Климатических и сейсмических условий площадки (по СП 14.13330 и СП 20.13330).

Наши инженеры выполняют пространственный расчёт в программных комплексах SCAD Office, LIRA SAPR и Tekla Structures, включая:

• Проверку устойчивости и прочности элементов решётки;
• Анализ деформаций под максимальной нагрузкой;
• Оптимизацию сечений для снижения массы без потери жёсткости.

Результат — комплект КМ и КМД, включающий 3D-модель, чертежи узлов, ведомости расхода металла и спецификацию крепежа. Все решения соответствуют ГОСТ 23118-2012, СП 16.13330.2017 и, при необходимости, ПУЭ.

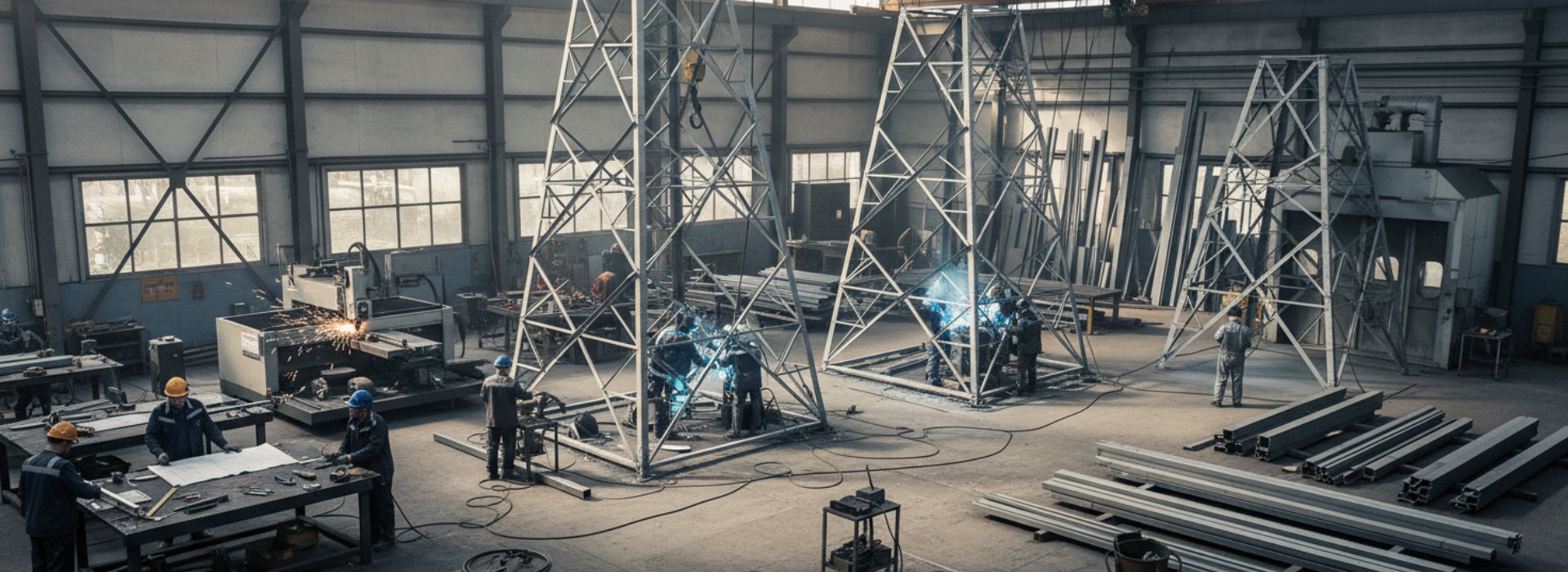

Производство: точность, проверенная на практике

Наше производство оснащено оборудованием, позволяющим изготавливать решётчатые рамы с отклонениями по высоте и плоскостности не более ±1,5 мм — критически важный параметр для монтажа прецизионного оборудования. Процесс включает:

• Лазерную и плазменную резку — для точного формирования отверстий под анкерные болты и соединительные элементы;
• Гибку и правку профилей — с контролем углов и длин по КМД;
• Сварку MAG/TIG — с последующим визуальным и ультразвуковым контролем швов;
• Антикоррозионную защиту: пескоструйная очистка до Sa 2½, нанесение эпоксидных грунтов и полиуретановых эмалей, либо горячее цинкование по ГОСТ 9.307-89.

Мы используем стали С245, С345, 09Г2С и другие марки по требованию заказчика. Каждая рама проходит приёмо-сдаточные испытания на контрольной плите, а результаты фиксируются в паспорте качества.

Производственные возможности:

Сферы применения решётчатых опорных рам

Наши конструкции используются в следующих отраслях:

• Энергетика: опоры под силовые трансформаторы, масляные реакторы, выключатели в ОРУ;
• Нефтегазовая промышленность: рамы под насосные и компрессорные агрегаты на КС и НПЗ;
• Металлургия и химия: основания для теплообменников, реакторов, фильтров;
• Инфраструктура: модульные опоры для вентиляционных и климатических установок.
