Металлические конусы — это детали конической формы, полученные путем вальцовки и сварки листового металла, которые используются в емкостях, циклонных аппаратах, силосах, воронках, бункерах и воздуховодах. Они служат для плавного направления потоков сыпучих и жидких материалов, газов и воздуха, а также для перехода между участками разного диаметра. Конусные элементы обеспечивают правильную гидро- и аэродинамику, уменьшают турбулентность и помогают предотвратить застой среды.
Изготовление конусов из листовой стали на заказ позволяет учитывать диаметр, угол конуса, высоту, тип кромок и особенности дальнейшей эксплуатации. В зависимости от задач применяются углеродистые, низколегированные или нержавеющие стали, а при необходимости — алюминий и цветные сплавы. Такой подход обеспечивает оптимальное сочетание прочности, коррозионной стойкости и стоимости деталей для каждого конкретного проекта.
Назначение и области применения металлических конусов
Конусные детали широко применяются в оборудовании для транспортировки, подготовки и хранения сырья и продуктов. В технологических линиях они используются в качестве воронок, загрузочных и выгрузочных устройств, переходов между участками трубопроводов, корпусных элементов циклонов и фильтров. В емкостном оборудовании конусы часто выполняют роль нижних частей силосов, бункеров и резервуаров, обеспечивая направленное движение продукта к узлам выгрузки.
Металлические конусы востребованы в пищевой, химической, нефтегазовой, строительной, зерноперерабатывающей и других отраслях промышленности. В вентиляции и дымоудалении они применяются в системах воздуховодов и газоходов для плавного изменения сечения. За счет индивидуального проектирования можно адаптировать геометрию конуса под конкретные требования по производительности, давлению и свойствам среды.
- Конусы для силосов, бункеров, дозаторов и загрузочных узлов.
- Конические участки циклонов, пылеуловителей и фильтров.
- Переходные конусы в системах трубопроводов, воздуховодов и дымоходов.
- Воронки и направляющие устройства для сыпучих и жидких материалов.
- Элементы корпуса технологического и емкостного оборудования.

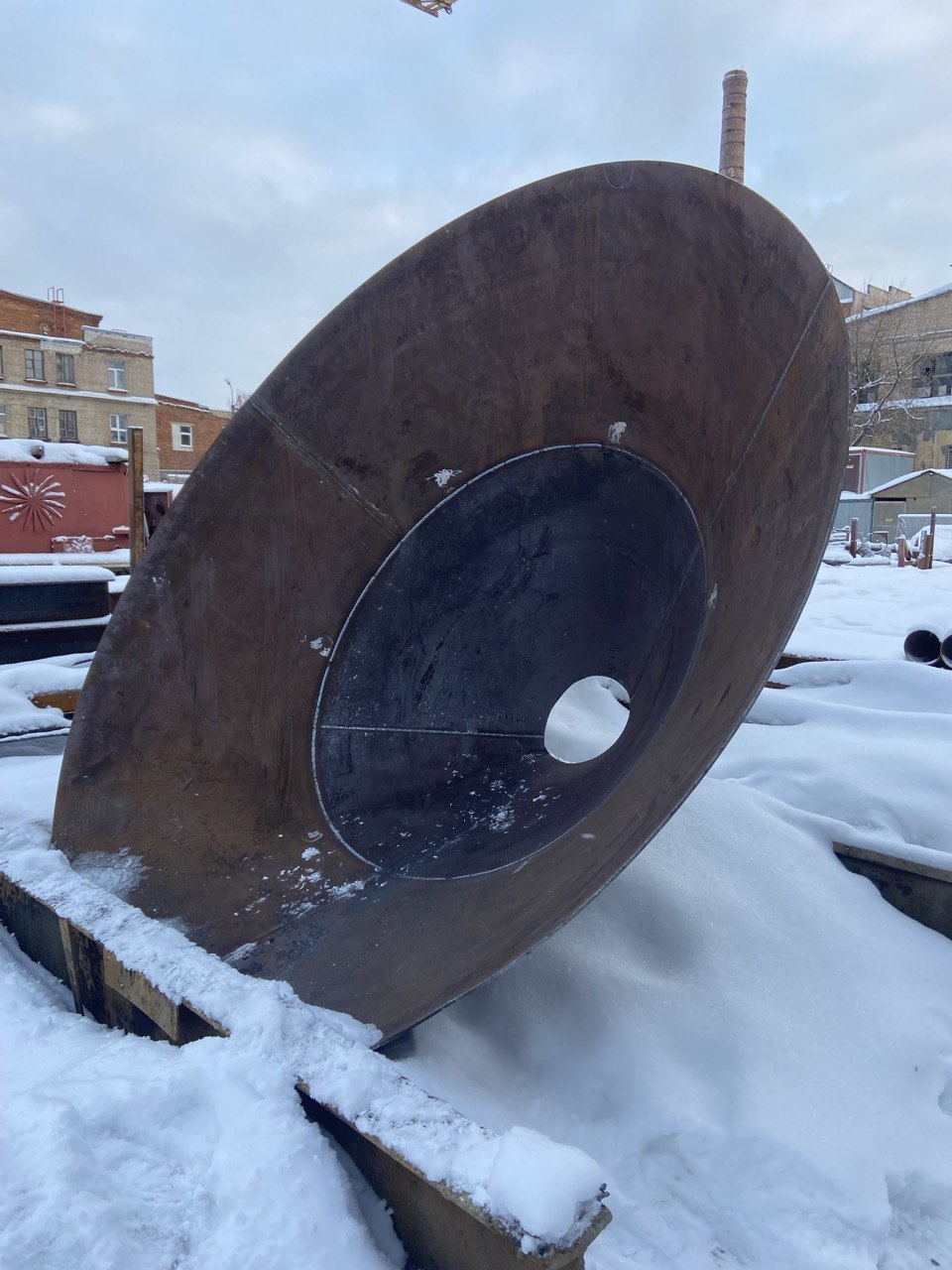

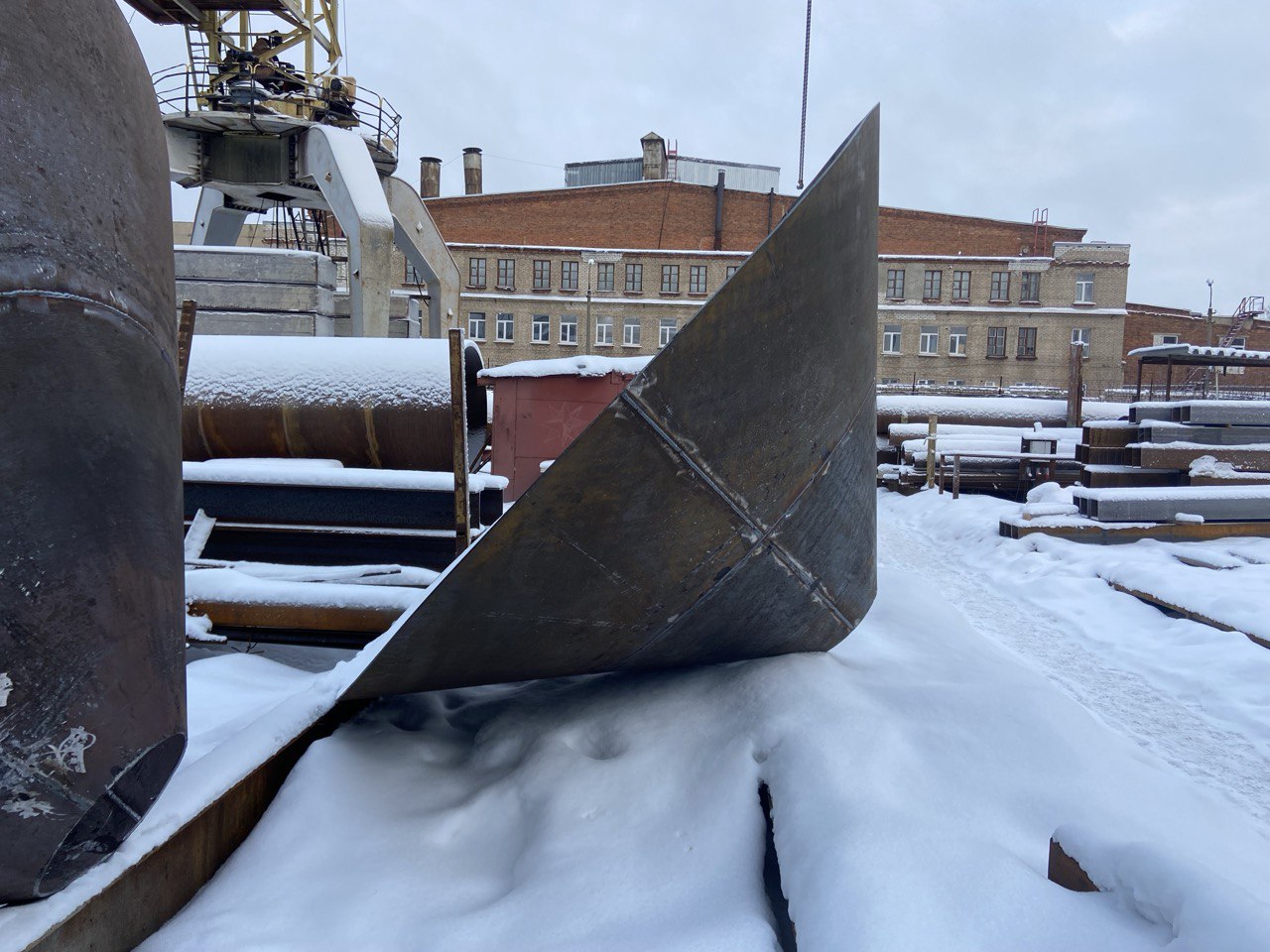

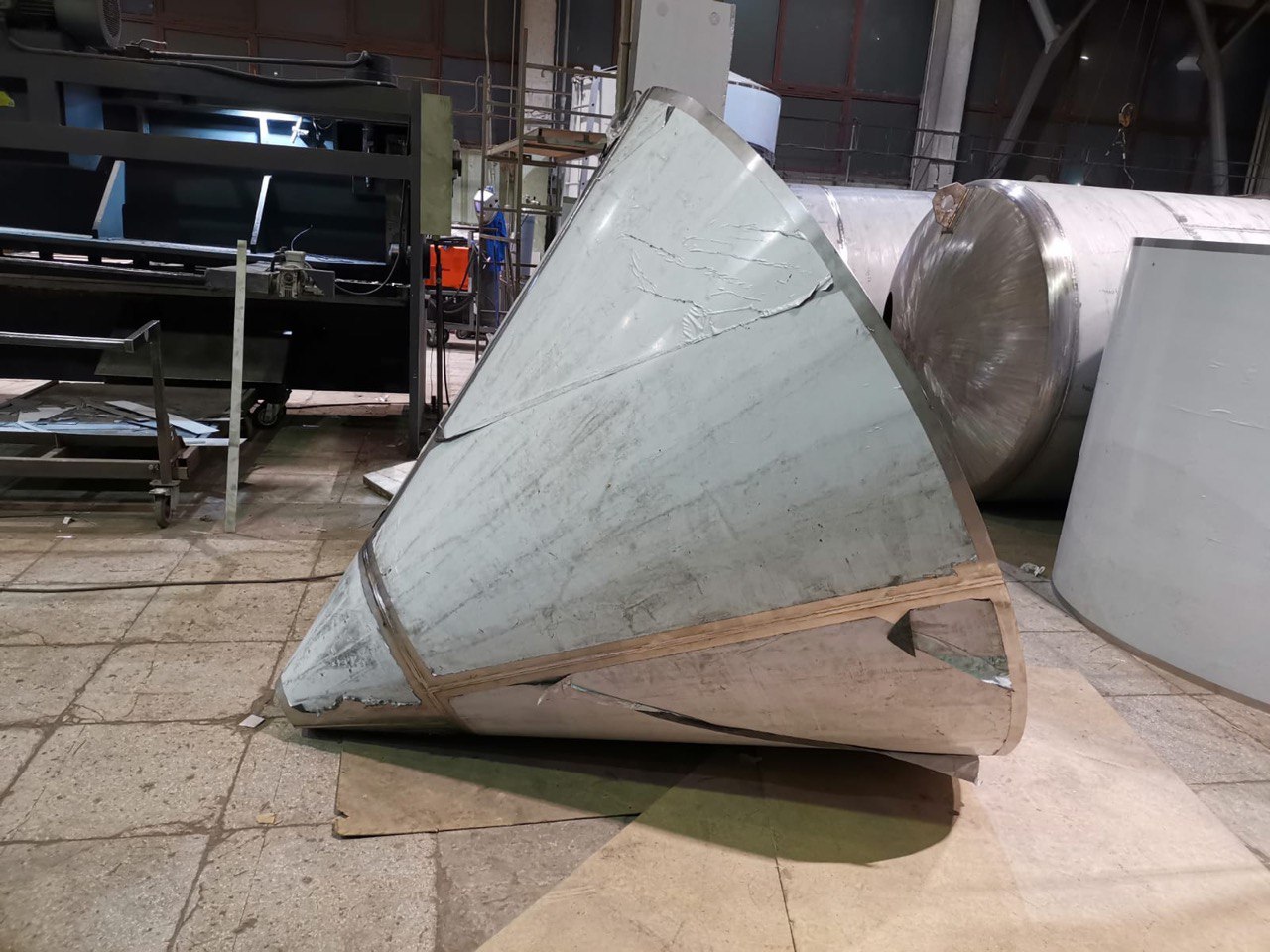

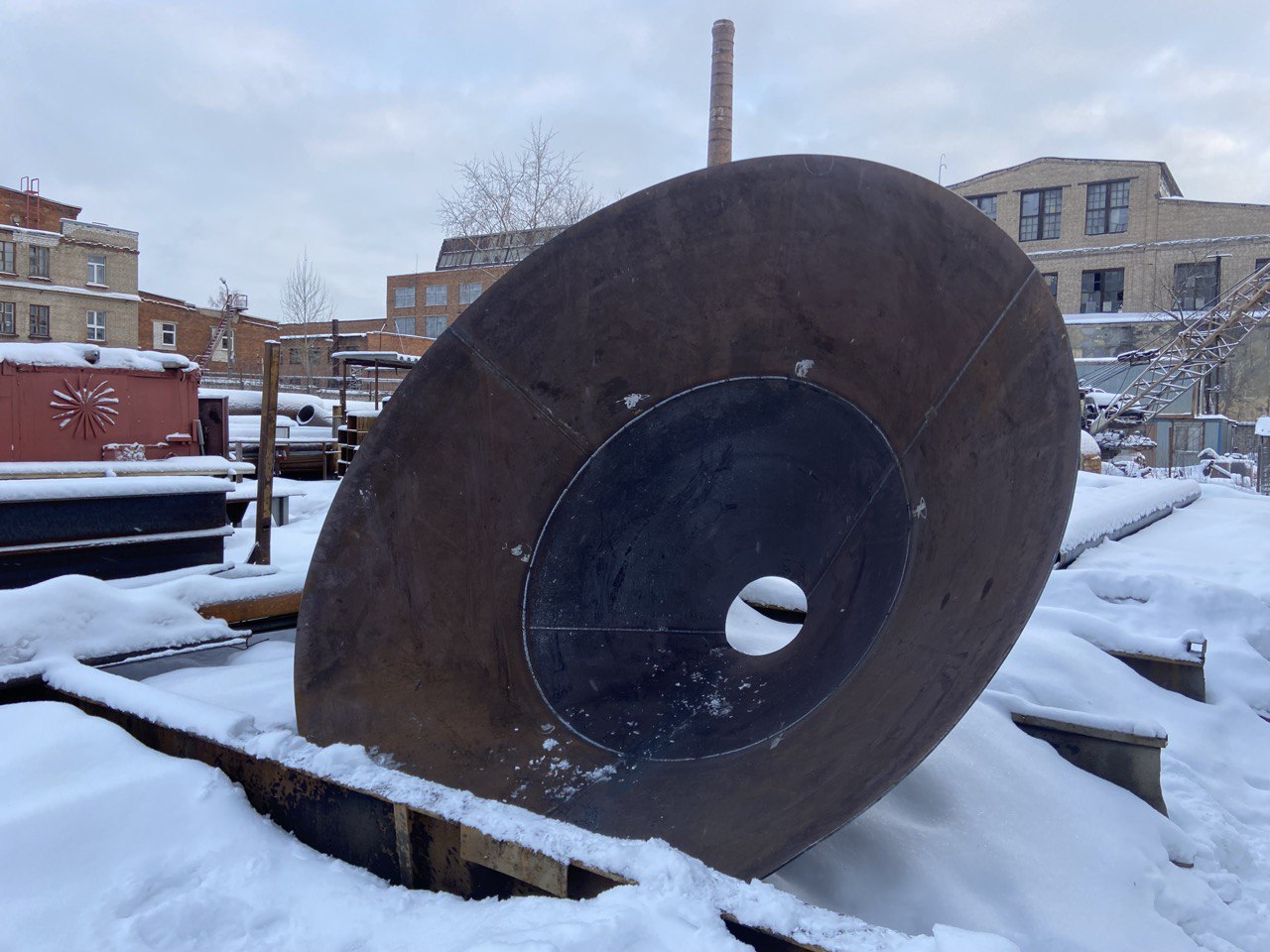

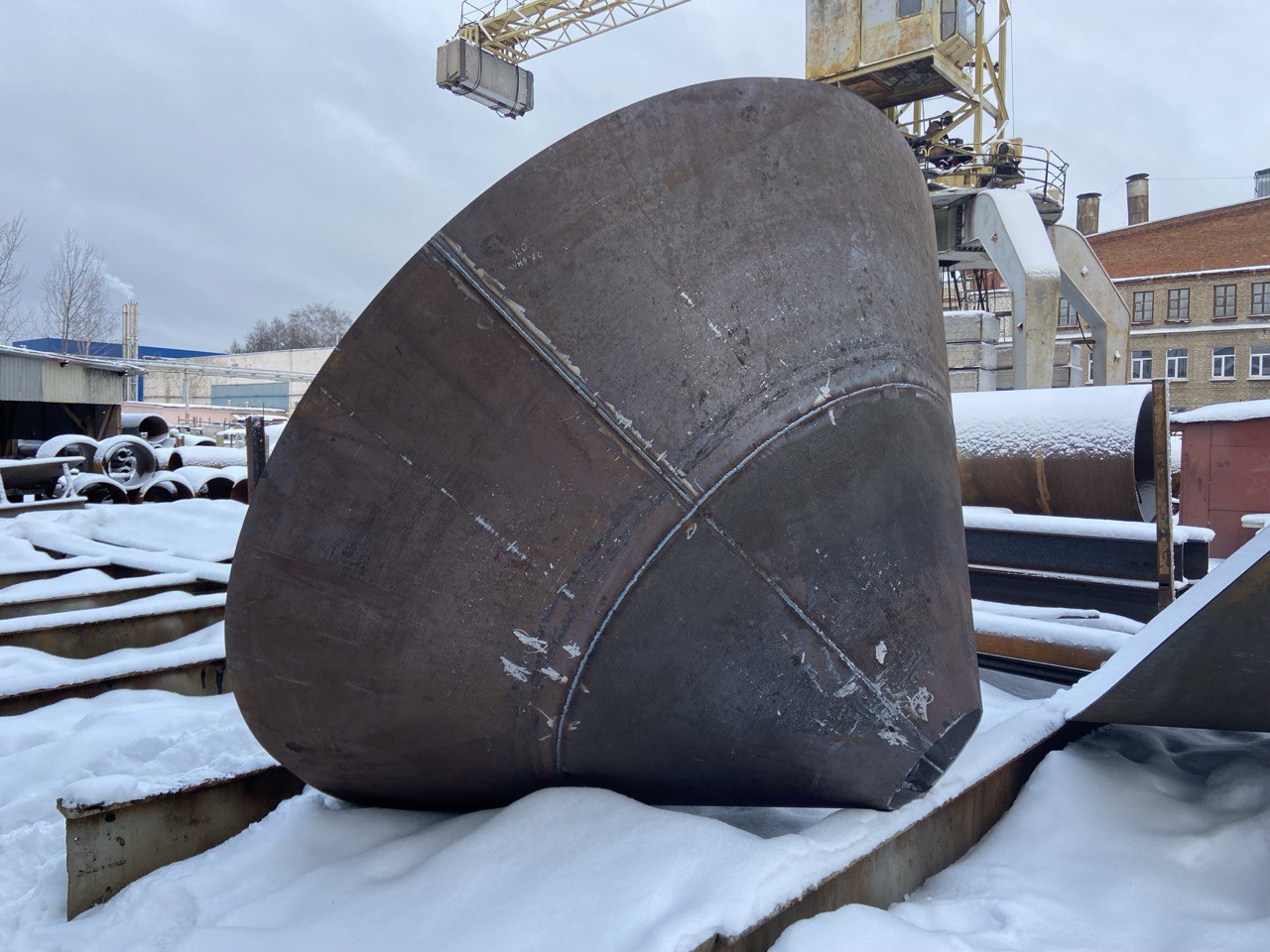

Типы металлических конусов и конических обечаек
По форме и назначению конусы могут быть полными, усеченными, концентрическими, эксцентрическими и специальными. Полные конусы применяются реже, чаще используются усеченные варианты, которые позволяют соединять участки различного диаметра или формировать нижнюю часть емкости. Концентрические конусы обеспечивают симметричный переход по оси, тогда как эксцентрические позволяют смещать оси соединяемых участков.
Конические обечайки — это по сути усеченные конусы с открытыми торцами, которые служат связующими элементами между цилиндрическими участками или корпусными деталями. В зависимости от задачи выбираются углы конуса, длина, диаметры входного и выходного сечения. При изготовлении по чертежам заказчика можно реализовывать сложные многосекционные конусы, комбинировать их с цилиндрическими вставками и фланцевыми соединениями.
| Тип конуса | Описание и применение |
|---|---|
| Усеченный концентрический конус | Плавный переход между участками одинаковой оси с разными диаметрами, типовой элемент емкостей и трубопроводов |
| Усеченный эксцентрический конус | Переход с осевым смещением, используется для совмещения несоосных участков и отвода потока |
| Коническая обечайка | Деталь в форме усеченного конуса с открытыми торцами для соединения цилиндрических участков и направления потока |
| Специальные конусы | Элементы сложной формы по индивидуальным чертежам для нестандартного оборудования и узлов |
Материалы и размеры металлических конусов
Для изготовления металлических конусов используются листы из углеродистой, низколегированной и нержавеющей стали, а также алюминия и других сплавов при необходимости. Выбор материала определяется свойствами транспортируемой или хранимой среды, температурным режимом, давлением, требованиями к коррозионной стойкости и санитарным нормам. Для пищевой и химической промышленности часто применяются нержавеющие стали, для общепромышленных задач — углеродистые и низколегированные.
Диапазон размеров конусов зависит от возможностей оборудования: типично изготавливаются изделия с диаметром от нескольких десятков до нескольких тысяч миллиметров и толщиной стенки от долей миллиметра до десятков миллиметров. При проектировании учитываются допустимые минимальные радиусы гибки, стабильность формы и требования к дальнейшей сварке и стыковке. Важно обеспечить достаточную жесткость и устойчивость конструкции при эксплуатации и транспортировке.
- Углеродистая сталь — оптимальный вариант для большинства общепромышленных задач.
- Низколегированная сталь — для пониженных температур и повышенных механических нагрузок.
- Нержавеющая сталь — для пищевой, химической и фармацевтической отраслей, а также агрессивных сред.
- Алюминий и цветные сплавы — для легких конструкций и оборудования со специальными требованиями.
- Диаметр и толщина подбираются по расчету прочности, жесткости и возможностям вальцовочного оборудования.
Технология изготовления металлических конусов
Процесс изготовления металлического конуса начинается с разработки развертки и раскроя листового металла. На этом этапе по чертежам рассчитывается форма заготовки, которая после вальцовки должна образовать нужный конус. Раскрой выполняется на гильотинных ножницах, лазерных, плазменных или газорезательных станках с числовым программным управлением, что позволяет получать точные контуры.
После раскроя заготовки выполняется обработка кромок (снятие фасок, удаление заусенцев), затем лист подается на вальцовочные станки. Путем поэтапной прокатки с регулировкой положения валков заготовке придается коническая форма до стыковки кромок. Далее выполняется сварка стыка, калибровка и при необходимости дополнительная обработка (шлифовка, полировка, обрезка припусков, подготовка под фланцы или другие элементы). Такой технологический цикл обеспечивает точную геометрию и готовность конуса к включению в состав оборудования.
- Расчет развертки и раскрой листового металла по чертежам конуса.
- Подготовка кромок заготовки: фаски, зачистка, удаление заусенцев.
- Вальцовка на специализированных станках до получения требуемой конусности.
- Сварка стыка, калибровка и контроль геометрии изделия.
- Дополнительная обработка поверхности и подготовка к дальнейшему использованию.
Требования к качеству и контролю металлических конусов
К качеству металлических конусов предъявляются требования по геометрии, прочности и состоянию сварных швов. Важно соблюсти заданные значения диаметров, высоты, угла конуса и овальности, поскольку от этого зависит корректность стыковки с другими элементами и качество работы оборудования. Особое внимание уделяется сварным соединениям: швы должны обеспечивать необходимую прочность, герметичность и устойчивость к рабочим нагрузкам.
Контроль может включать измерение размеров, проверку шаблонами, визуальный и измерительный контроль швов, а для ответственных изделий — неразрушающие методы. При необходимости выполняется калибровка на вальцах для достижения точных размеров и устранения деформаций после сварки. Соблюдение технологических требований и процедур контроля гарантирует надежную работу конусов в составе промышленного оборудования и систем транспортировки.
- Проверка геометрии — диаметр, овальность, высота и угол конуса.
- Контроль сварных швов на отсутствие трещин, пор, подрезов и непроваров.
- Калибровка изделия для достижения заданных размеров и формы.
- Соответствие требованиям нормативной документации и проектным допускам.
- При необходимости — неразрушающий контроль для ответственных узлов и оборудования.
Факторы, влияющие на стоимость изготовления конусов
Стоимость изготовления металлических конусов зависит от материала, толщины листа, диаметра, высоты, сложности формы и объема партии. Толстостенные и крупных диаметров изделия требуют большего расхода металла и более мощного оборудования, что увеличивает себестоимость. Также на цену влияют требования к видам контроля, качеству швов, дополнительной обработке и защитным покрытиям.
Специальные конусы сложной формы, изделия из нержавеющей стали или алюминия, а также детали с высокой точностью и полированной поверхностью стоят дороже стандартных решений. При серийных заказах возможно снижение стоимости за счет оптимизации раскроя, настройки оборудования и повторяемости типоразмеров. Чем точнее техническое задание и чертежи, тем быстрее можно получить расчет и подобрать оптимальное решение по цене и срокам.
- Марка и толщина металла, требования к коррозионной стойкости.
- Диаметр, высота и тип конуса (полный, усеченный, концентрический, эксцентрический).
- Сложность геометрии и необходимый уровень точности.
- Объем партии и серийность изготовления.
- Необходимость дополнительных операций: шлифовка, полировка, покрытия.
Как заказать изготовление металлических конусов
Для заказа изготовления металлических конусов необходимо подготовить техническое задание или чертежи с указанием диаметров, высоты, угла конуса, толщины и марки стали, а также требований к контролю и обработке. Чем подробнее исходные данные, тем точнее можно рассчитать стоимость, подобрать технологию и спланировать сроки производства. При необходимости специалисты помогут уточнить параметры, предложить оптимальные варианты развертки и согласовать конструктивные решения.
После согласования технических и коммерческих условий конусы запускаются в производство, проходят все этапы обработки и контроля, затем комплектуются и подготавливаются к отгрузке. Готовые изделия могут поставляться как отдельные детали или как часть комплектующих для емкостей, циклонов, силосов, воздуховодов и другого оборудования. Такой подход позволяет получить металлические конусы, полностью соответствующие проекту и готовые к использованию в составе промышленных систем и конструкций.
- Подготовьте чертежи или спецификацию с параметрами конусов и требованиями к материалу.
- Передайте данные для расчета стоимости и выбора оптимальной технологии изготовления.
- Согласуйте коммерческое предложение, сроки и условия выполнения заказа.
- Запустите заказ в производство и при необходимости контролируйте ключевые этапы.
- Получите готовые металлические конусы и используйте их в составе оборудования и технологических линий.
