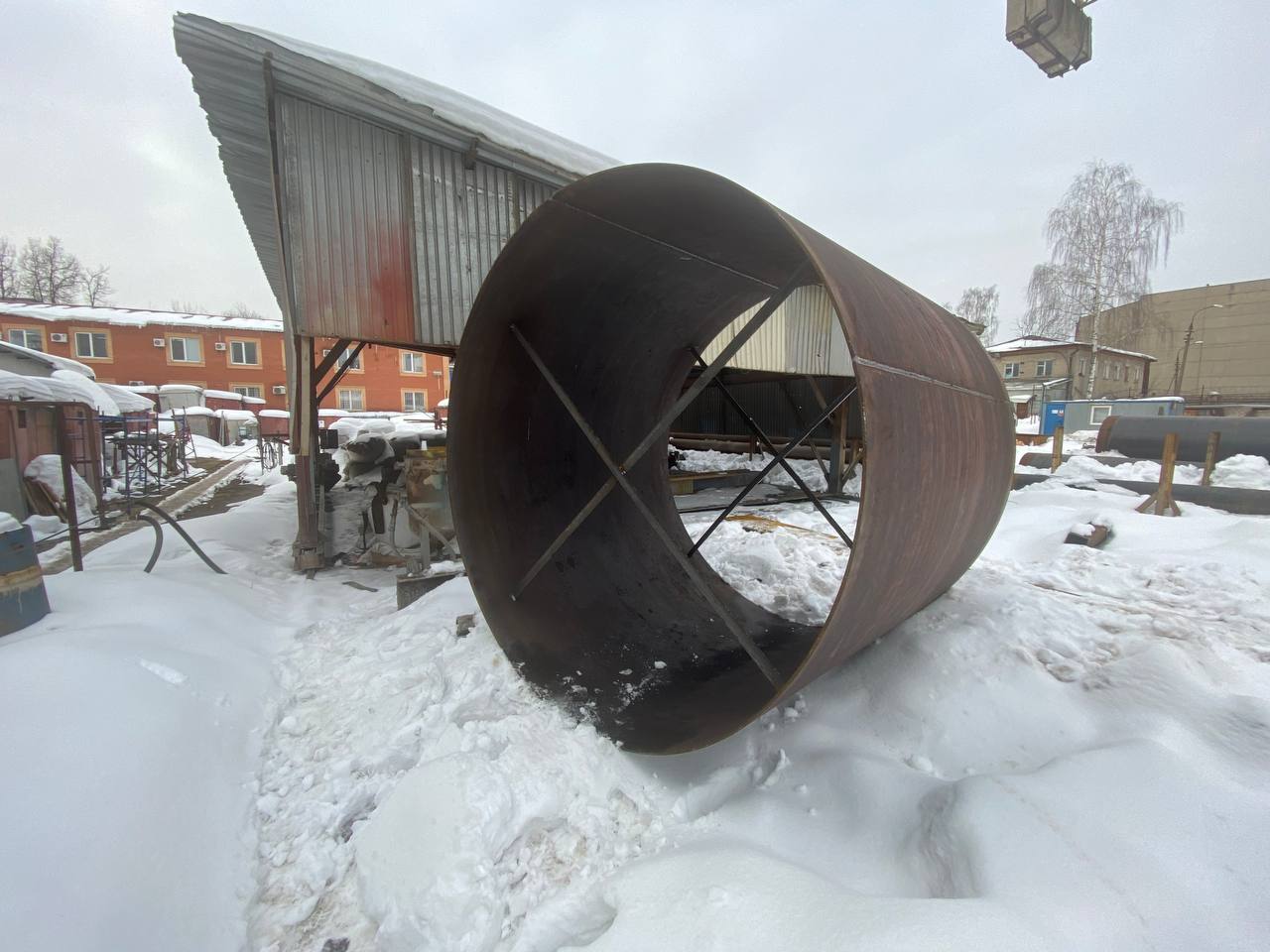

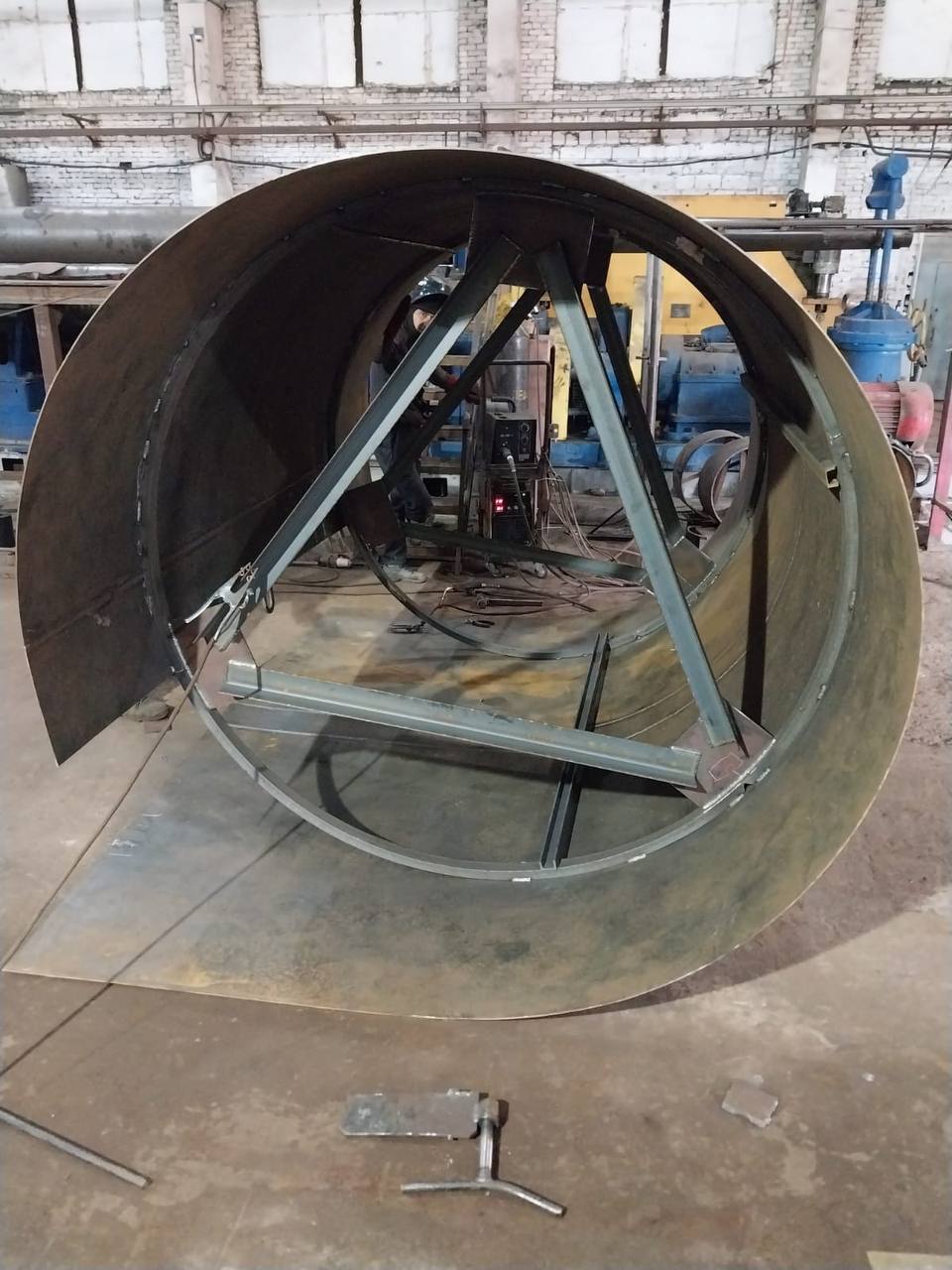

Изготовление обечаек из листовой стали — ключевой этап при производстве резервуаров, емкостей, трубопроводов и металлоконструкций. Обечайка представляет собой цилиндрический или конический элемент, полученный путем вальцовки листового металла и последующей сварки шва. Такие детали обеспечивают прочность, герметичность и устойчивость стенок оборудования и конструкций при эксплуатационных нагрузках.

Современное оборудование для вальцовки позволяет выпускать обечайки различных диаметров, длин и толщин, включая крупногабаритные и толстостенные изделия. Это дает возможность создавать оболочки для вертикальных и горизонтальных резервуаров, кожухи аппаратов, секции труб и другие элементы. Индивидуальное изготовление по чертежам позволяет адаптировать каждую обечайку под конкретные требования проекта и отрасли.

Назначение и области применения обечаек

Обечайки применяются в качестве стенок и оболочек емкостного и резервуарного оборудования, элементов трубопроводов и частей металлоконструкций. Они воспринимают давление рабочей среды, внешние нагрузки и температурные воздействия, сохраняя геометрию и герметичность конструкции. Для каждого типа оборудования предъявляются свои требования к толщине, материалу и качеству обечаек.

Сферы применения таких изделий включают нефтегазовую отрасль, химию, энергетику, пищевое производство, водоподготовку и строительные проекты. Обечайки используются в резервуарах для хранения жидкостей и газов, в силосах, колоннах, теплообменном оборудовании, дымовых и вентиляционных каналах. Благодаря гибкости технологии возможно изготовление как единичных, так и серийных партий обечаек для комплексных объектов.

• Резервуары и емкости для хранения воды, нефтепродуктов, химических сред.
• Корпуса технологических аппаратов, колонн и кожухов теплообменников.
• Секции трубопроводов, переходы, вставки и защитные оболочки.
• Элементы дымовых труб, газоходов и воздуховодов.
• Части цилиндрических и конических металлоконструкций в строительстве.

Типы обечаек и их особенности

По форме и назначению обечайки делятся на цилиндрические, конические и специальные (переходные, секционные). Цилиндрические используются для прямых участков стенок резервуаров и труб, конические — для переходов между разными диаметрами и формирования горловин или конических участков. Секционные обечайки применяются при больших диаметрах, когда стенка формируется из нескольких сегментов.

Каждый тип имеет свои особенности в расчете и технологии изготовления. Для цилиндрических обечаек важны устойчивость к внутреннему давлению и минимальные отклонения по овальности, для конических — точность угла и стыковки с соседними элементами. При проектировании учитываются требования ГОСТ и отраслевых стандартов, а также рабочие параметры оборудования.

Тип обечайки	Описание и основные области применения

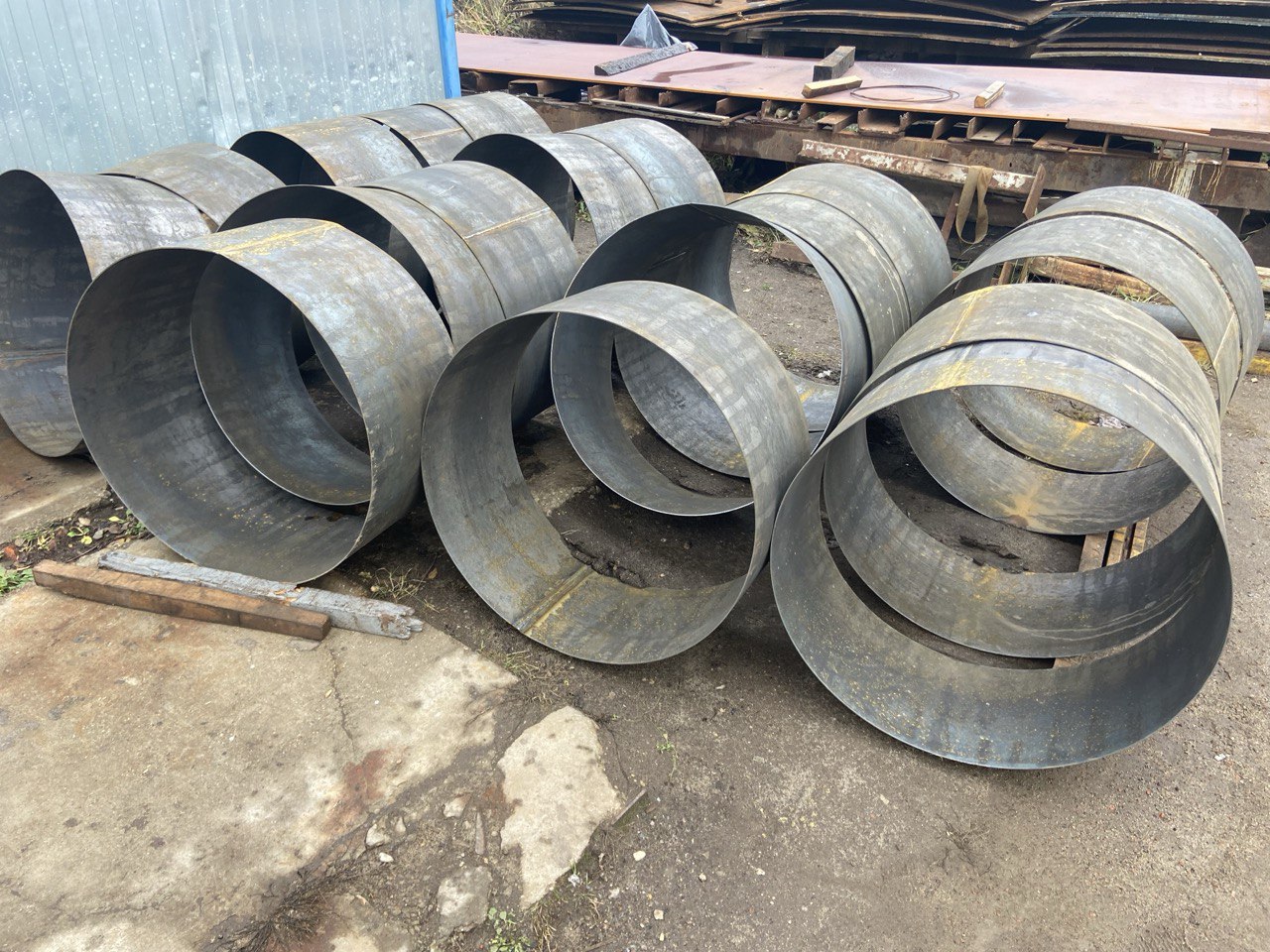

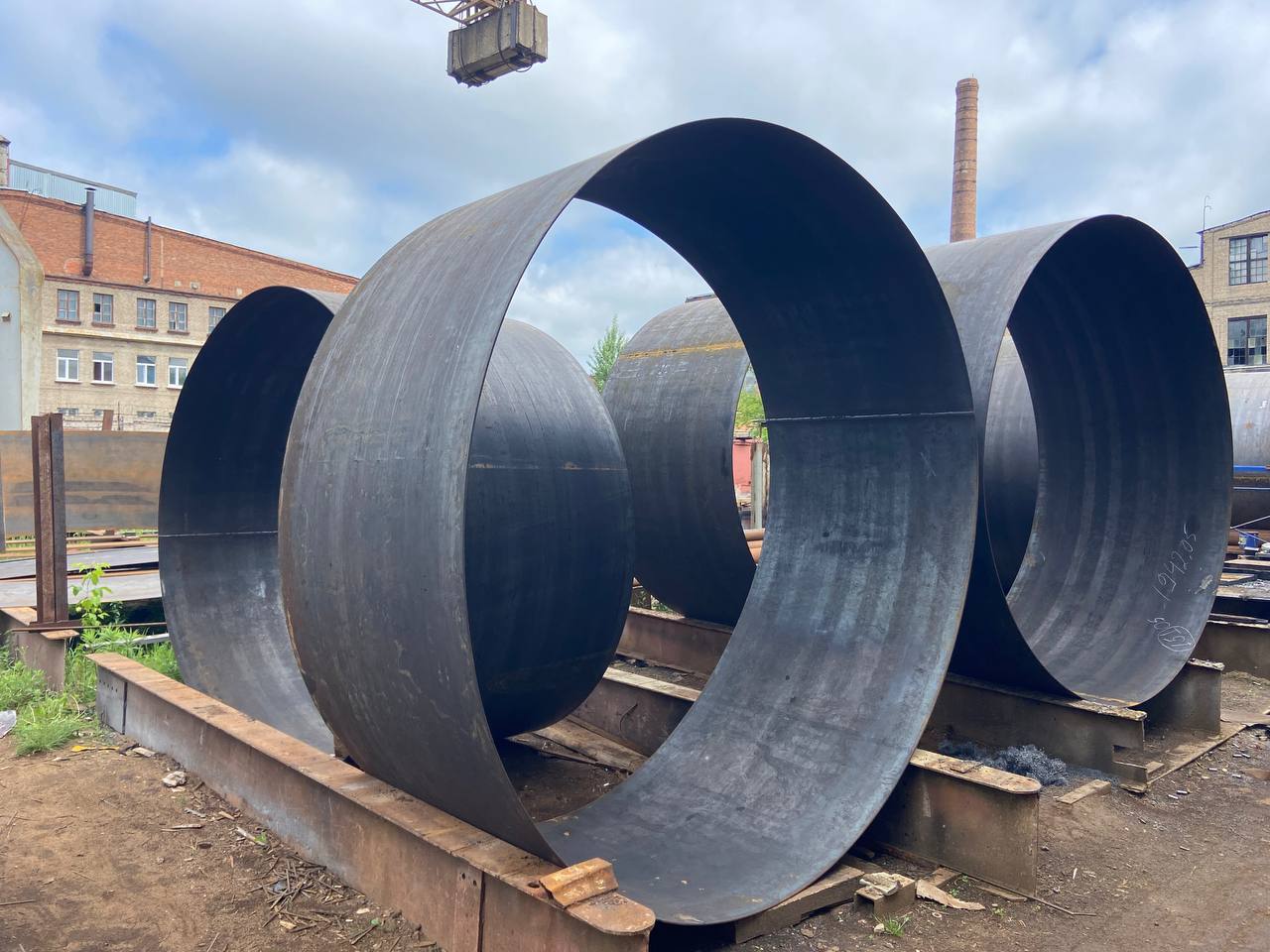

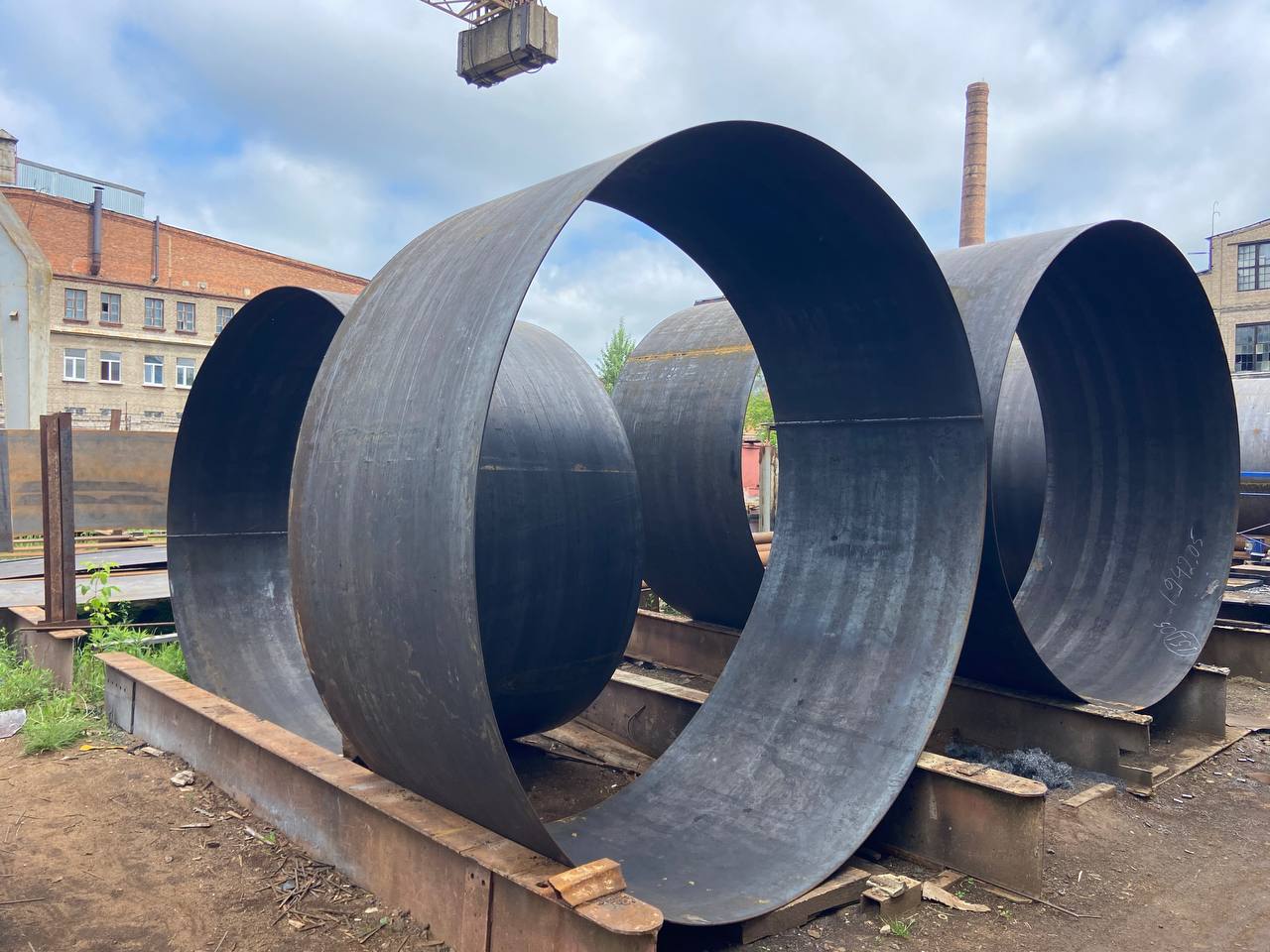

Цилиндрические обечайки	Прямые кольцевые элементы для стенок резервуаров, емкостей, трубных вставок и кожухов аппаратов

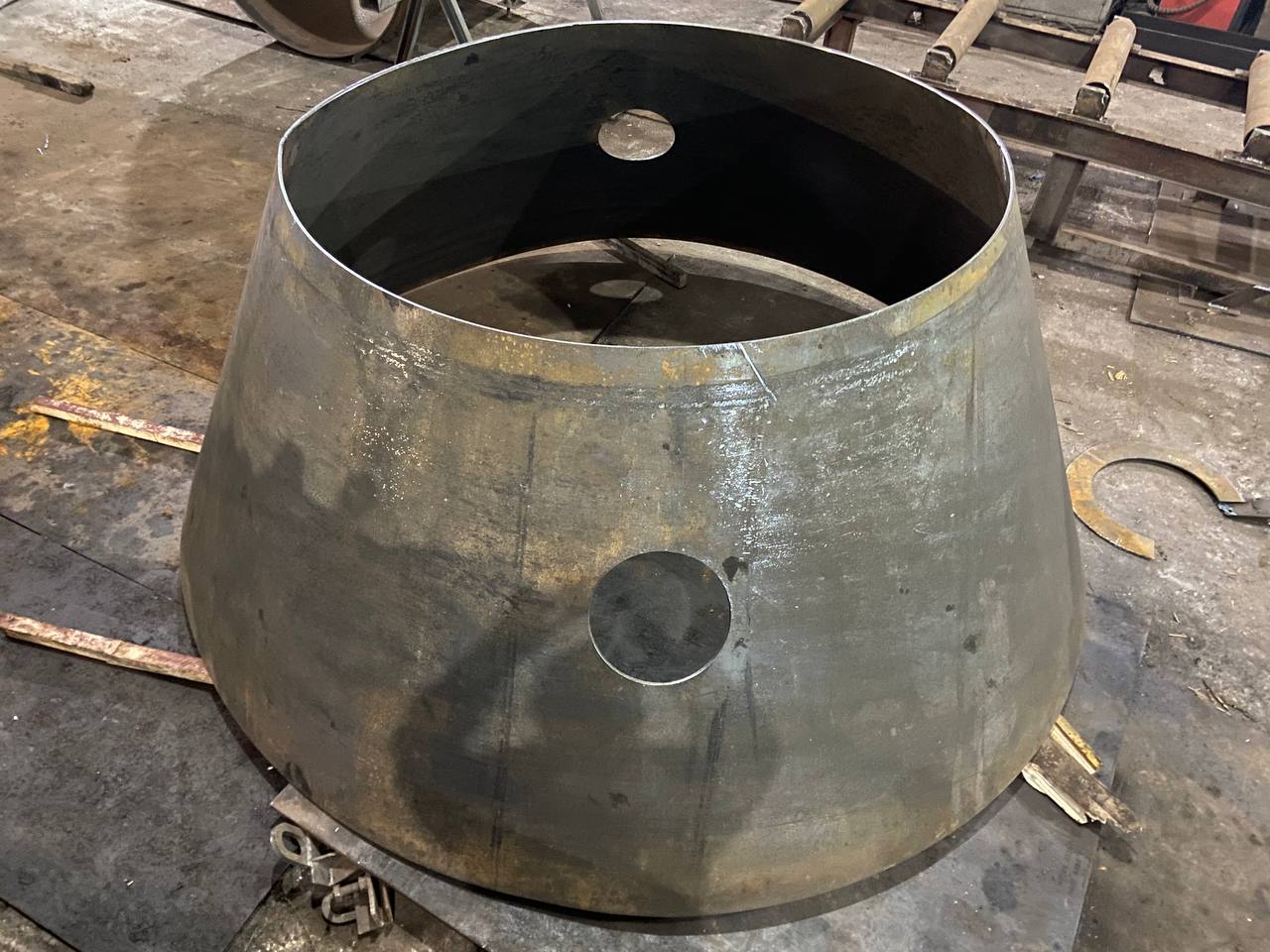

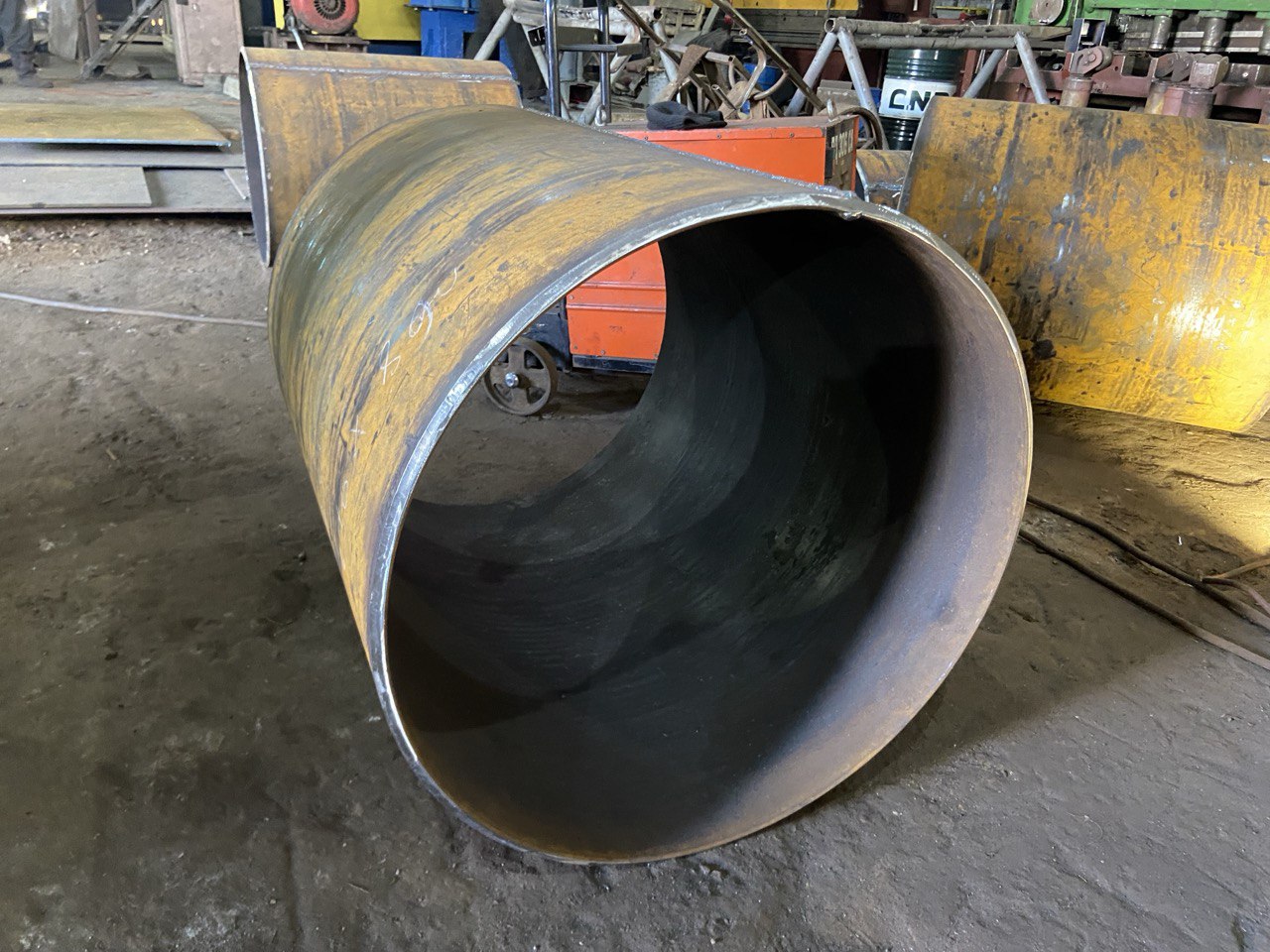

Конические обечайки	Переходные и оболочечные детали для соединения участков разного диаметра и формирования конических частей
Секционные обечайки	Собираются из нескольких сегментов для особо крупных диаметров и нестандартных конструкций

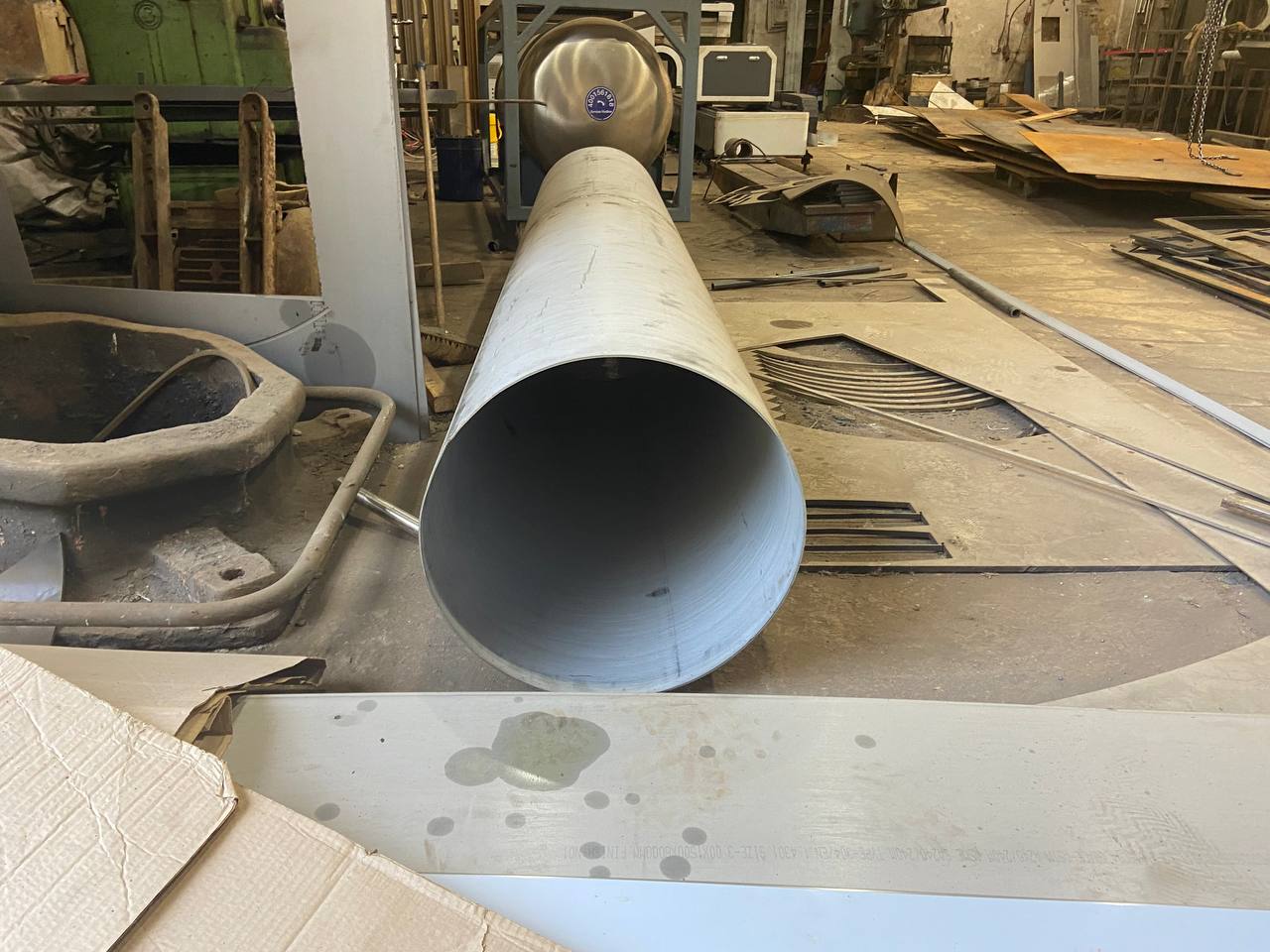

Обечайки из нержавеющей стали	Для пищевой, химической и фармацевтической промышленности, а также агрессивных сред

Материалы для изготовления обечаек

Чаще всего обечайки изготавливают из листовой стали: углеродистой (Ст3 и аналоги), низколегированной (например, 09Г2С) и нержавеющей стали различных марок. Выбор материала зависит от давления, температуры, коррозионной агрессивности среды и требований к сроку службы. В отдельных проектах используются алюминиевые, медные и другие сплавы, если этого требуют характеристики оборудования или нормативные документы.

Толщина металла подбирается на основании расчетов по прочности и устойчивости, а также технологических возможностей вальцовки и сварки. Для толстостенных обечаек применяют мощные вальцовочные станки, иногда с предварительным подогревом заготовок. Важным фактором остается соответствие материала и толщины требованиям ГОСТ и профильных стандартов, особенно при работе с аппаратами под давлением.

• Углеродистая сталь для резервуаров и конструкций общего назначения.
• Низколегированная сталь для низких температур и повышенных нагрузок.
• Нержавеющая сталь для коррозионно-активных и санитарно требовательных сред.
• Алюминиевые и цветные сплавы для специальных аппаратов и легких конструкций.
• Специальные марки металлов по индивидуальным требованиям проекта.

Технология изготовления обечаек

Технологический процесс начинается с раскроя листового металла по заданным размерам. Для этого используют плазменную, газовую или лазерную резку, обеспечивающую точные контуры заготовок. Затем лист подается на вальцовочные станки, где под действием валков он приобретает цилиндрическую или коническую форму заданного радиуса.

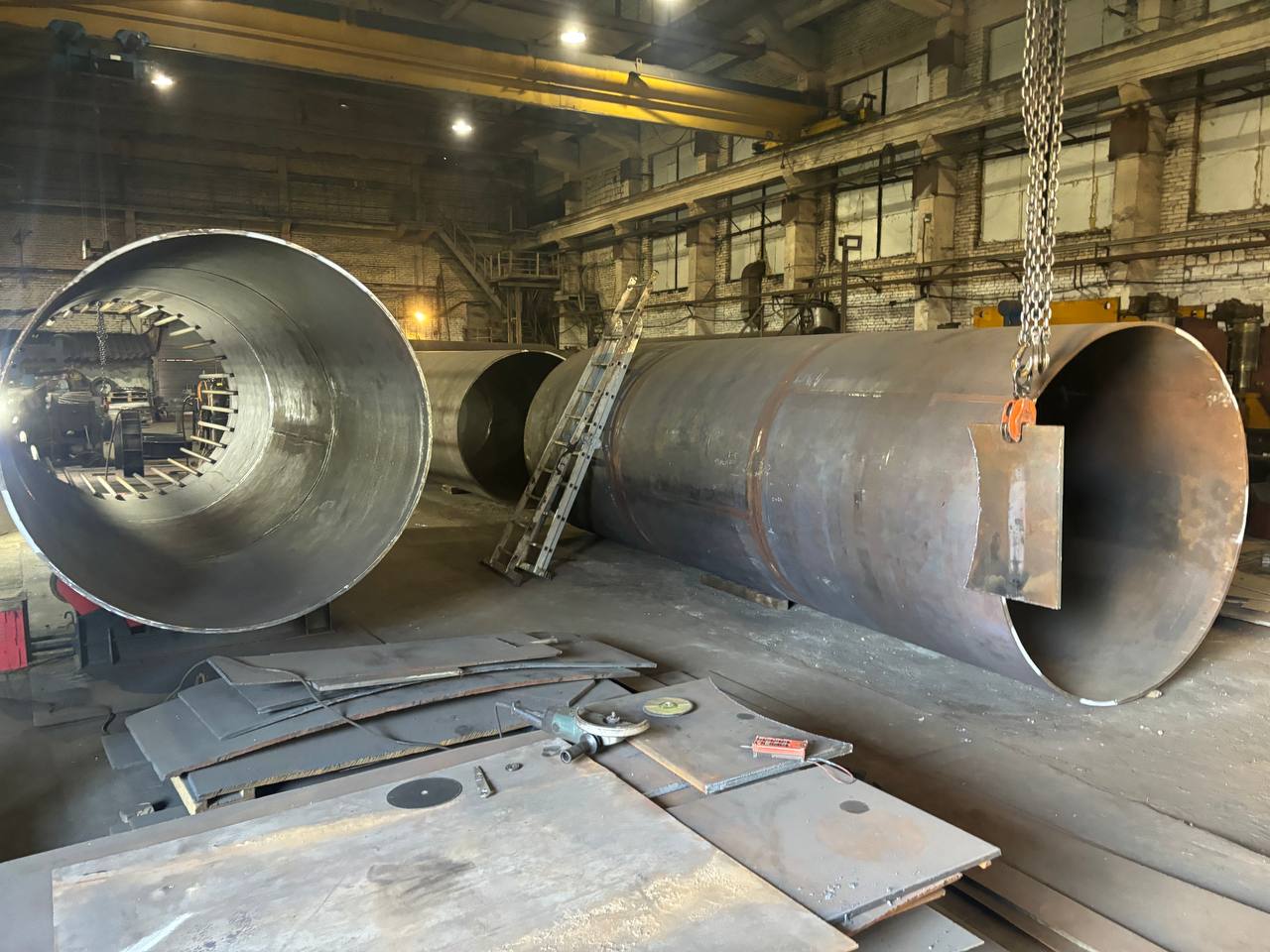

После вальцовки кромки свариваются продольным швом, а при формировании корпуса из нескольких поясов выполняют и кольцевые швы. Сварка может быть автоматизированной с применением вращателей и специальных оснасток для обеспечения стабильного качества. Далее обечайки проходят контроль геометрии, обработку швов и подготовку к последующим операциям, включая антикоррозионную защиту.

• Раскрой листового металла под заготовки с учетом припусков и режимов вальцовки.
• Вальцовка на трех- или четырехвалковых станках до достижения нужного диаметра и формы.
• Сварка продольных и при необходимости кольцевых швов с контролем качества.
• Калибровка обечаек для устранения овальности и достижения точных размеров.
• Подготовка поверхности к дальнейшей обработке и защите от коррозии.

Требования к качеству и контролю обечаек

К обечайкам предъявляются строгие требования по геометрии, прочности и качеству сварных соединений. Овальность, отклонения по диаметру и длине должны соответствовать допускам, указанным в чертежах и нормативной документации. Особое внимание уделяется продольным и кольцевым швам: они проверяются визуально, измерительными методами и, при необходимости, неразрушающим контролем.

Для сосудов и резервуаров под давлением дополнительно выполняются расчеты по прочности, испытания и расширенный контроль швов. Калибровка после сварки позволяет добиться соответствия заданному диаметру и облегчить последующую сборку с днищами, штуцерами и другими элементами. Соблюдение всех требований обеспечивает надежную и безопасную эксплуатацию оборудования в течение длительного срока.

• Контроль геометрии — диаметр, овальность, прямолинейность кромок и длина.
• Проверка сварных швов визуально, измерительно и методами НК (ультразвук, радиография и др.).
• Калибровка изделий для точного соответствия рабочим размерам.
• Соблюдение ГОСТ и нормативов по прочности и герметичности.
• Документальное сопровождение по требованию: протоколы контроля, паспорта, сертификаты материалов.

Факторы, влияющие на стоимость изготовления обечаек

Стоимость изготовления обечаек формируется исходя из материала, толщины, диаметра, длины, сложности формы и объема партии. Толстостенные и крупногабаритные изделия требуют больше металла и ресурсов оборудования, что повышает себестоимость. Также на цену влияют требования к видам контроля, уровню автоматизации сварки и степени подготовки поверхности.

Конические и составные обечайки, изделия с особыми требованиями к точности и дополнительной обработкой (например, обработка торцов под приварку днищ и штуцеров) стоят дороже стандартных цилиндрических. При серийных заказах возможно снижение стоимости за счет оптимизации раскроя и настройки технологических процессов. Корректно составленное техническое задание помогает быстро получить точный расчет и оптимизировать бюджет.

• Марка стали и толщина листа.
• Диаметр, длина и тип обечайки (цилиндрическая, коническая, секционная).
• Требования к контролю швов и геометрии.
• Наличие дополнительной обработки и защитных покрытий.
• Объем партии и повторяемость типоразмеров.

Как заказать изготовление обечаек

Для заказа изготовления обечаек из листового металла необходимо подготовить чертежи или техническое задание с указанием диаметра, длины, толщины стенки, марки стали и требований к контролю. Чем полнее исходная информация, тем быстрее можно подобрать технологию, рассчитать стоимость и согласовать сроки. При необходимости специалисты могут предложить рекомендации по оптимизации толщины, конструкции и схемы раскроя.

После согласования технических параметров и коммерческих условий заказ передается в производство. Обечайки проходят все этапы изготовления и контроля, затем комплектуются и подготавливаются к отгрузке. Такой подход позволяет получить готовые металлические обечайки, полностью соответствующие проекту и готовые к интеграции в состав емкостей, резервуаров, трубопроводов и других конструкций.

1. Подготовьте чертежи или спецификацию с параметрами обечаек и требованиями к материалу.
2. Передайте данные для расчета стоимости и выбора оптимальной технологии изготовления.
3. Согласуйте коммерческое предложение, сроки и условия выполнения заказа.
4. Запустите заказ в производство и при необходимости организуйте контроль ключевых этапов.
5. Получите готовые обечайки и используйте их в составе резервуаров, емкостей и металлоконструкций.
