Изготовление обечаек

t.me — Подписывайтесь на наш канал InvestSteel

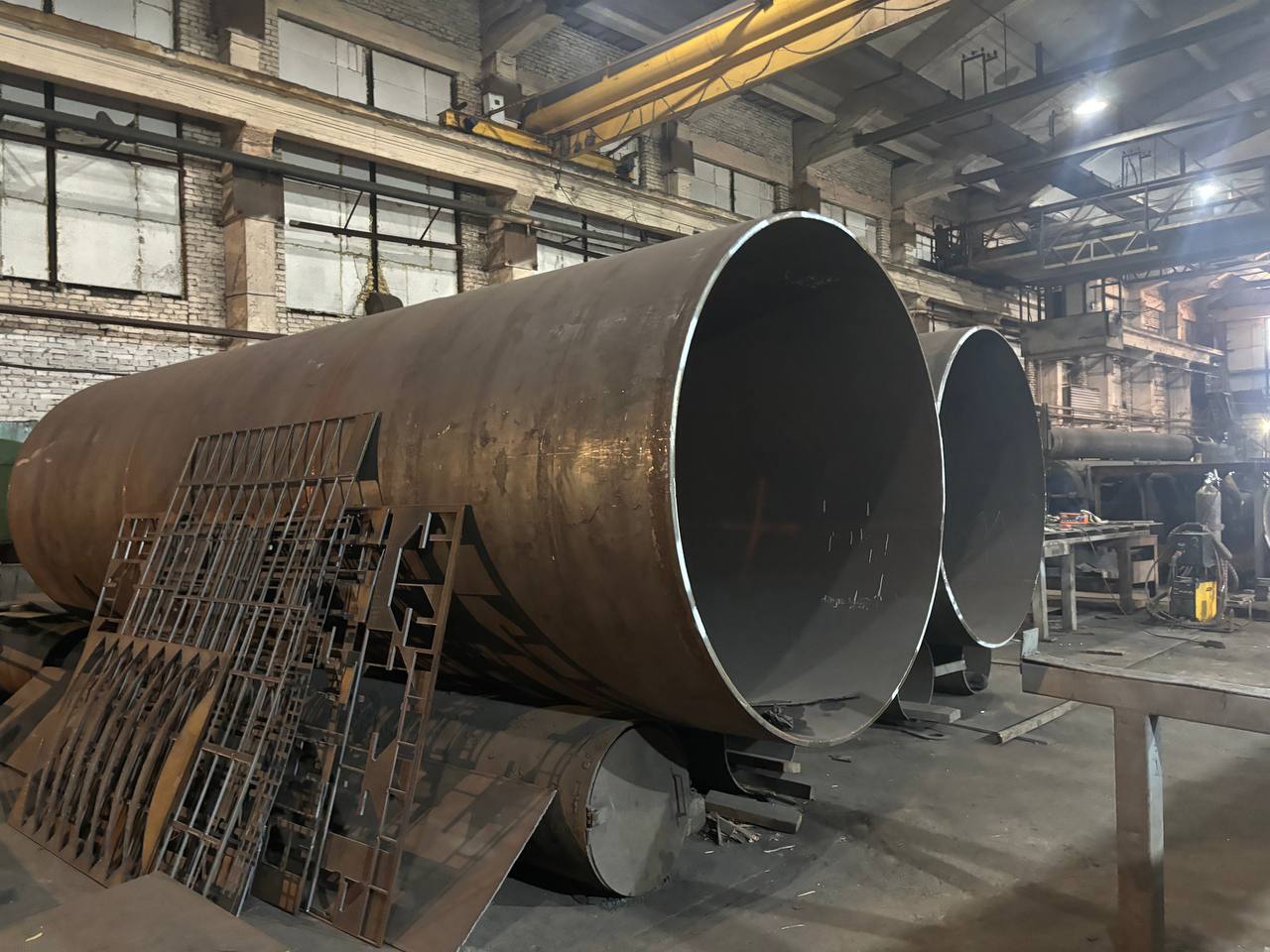

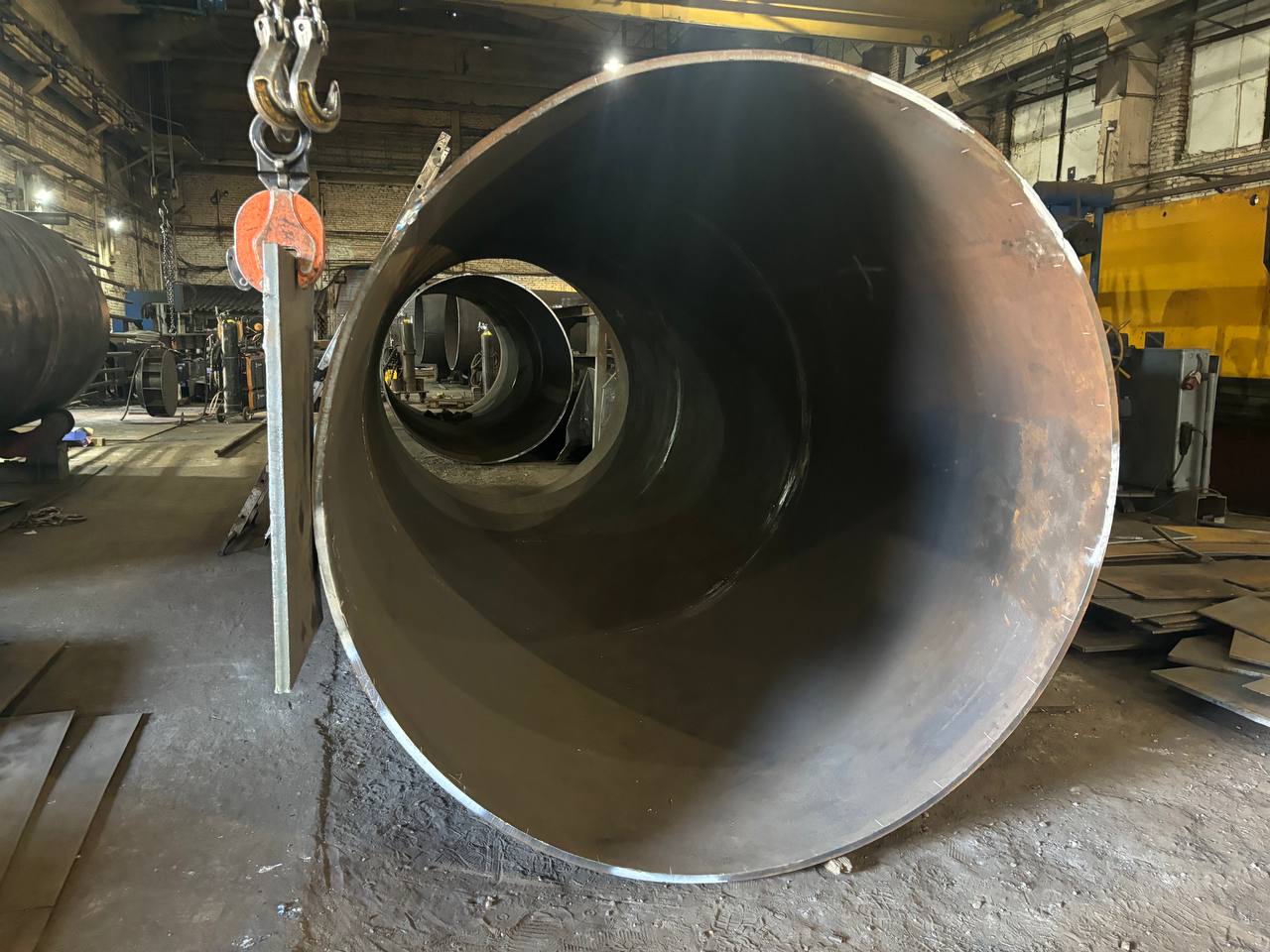

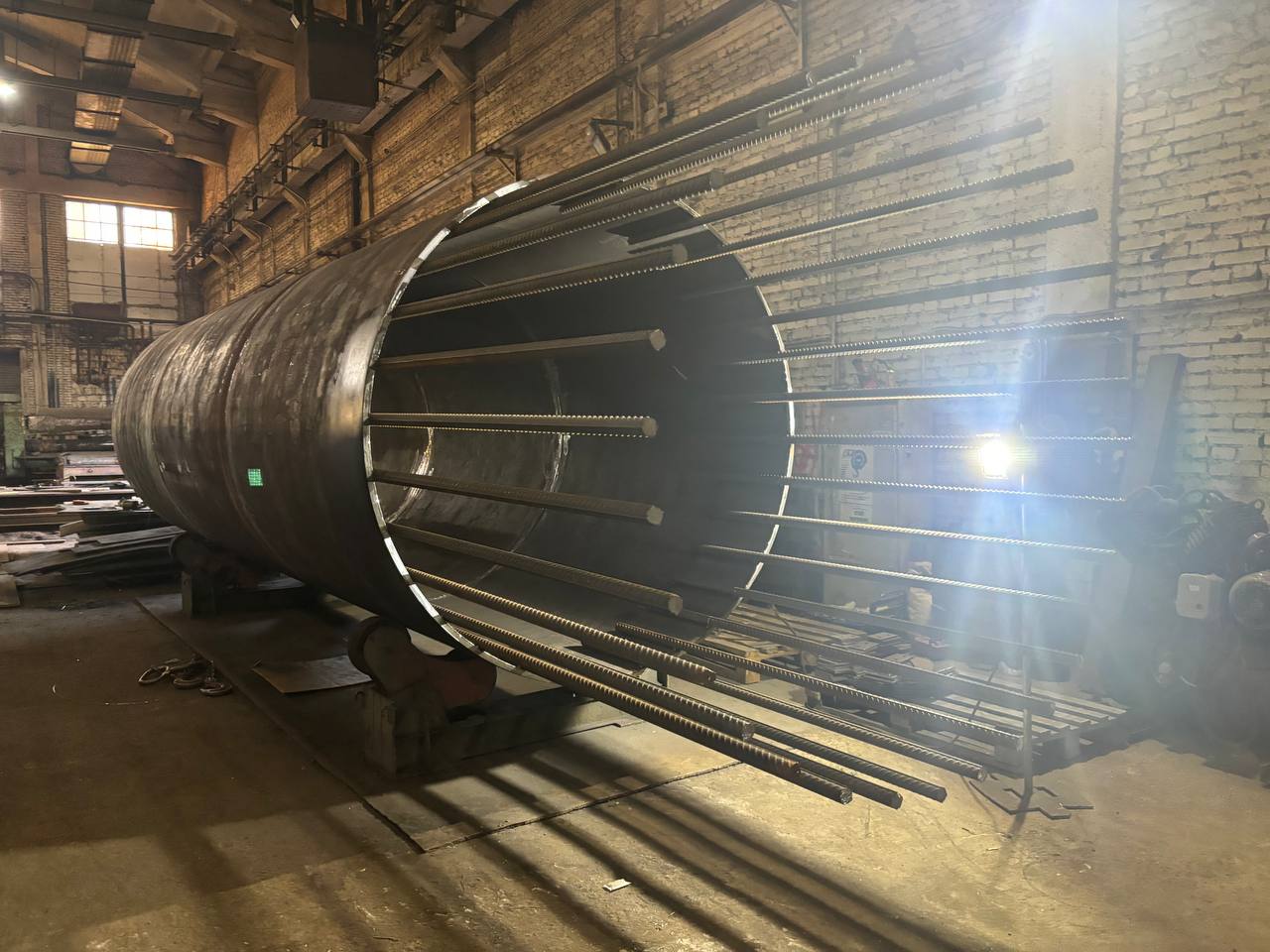

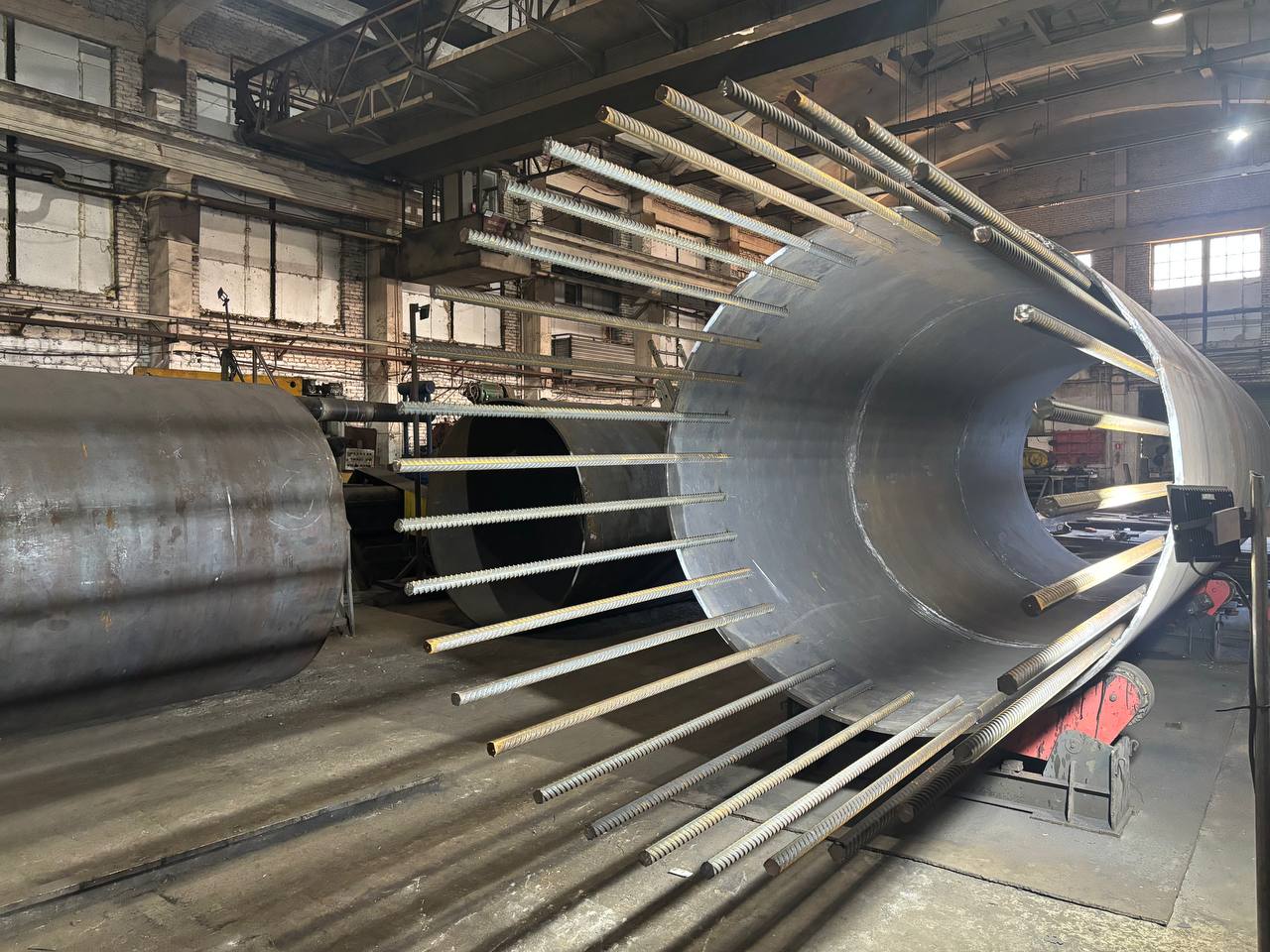

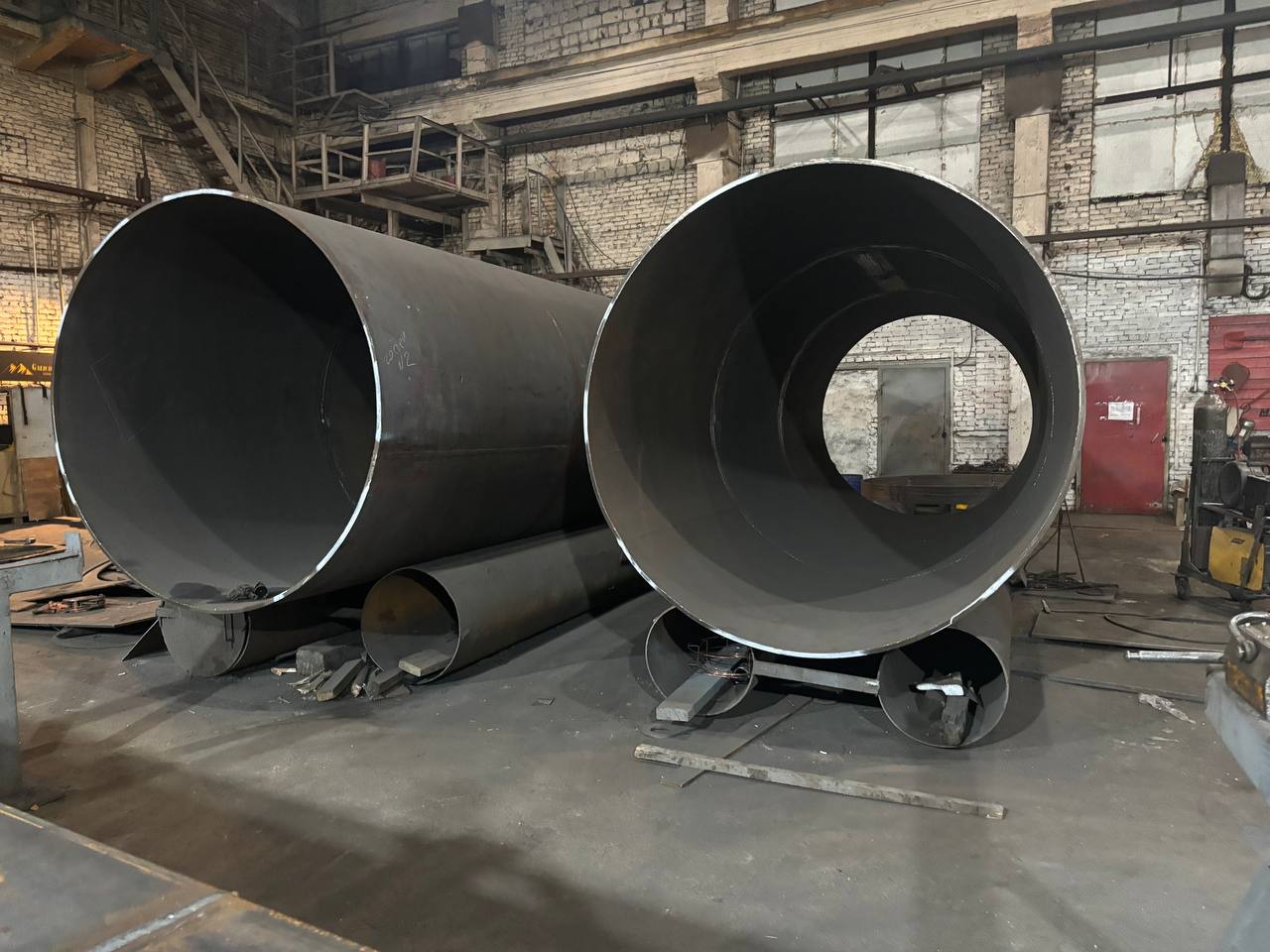

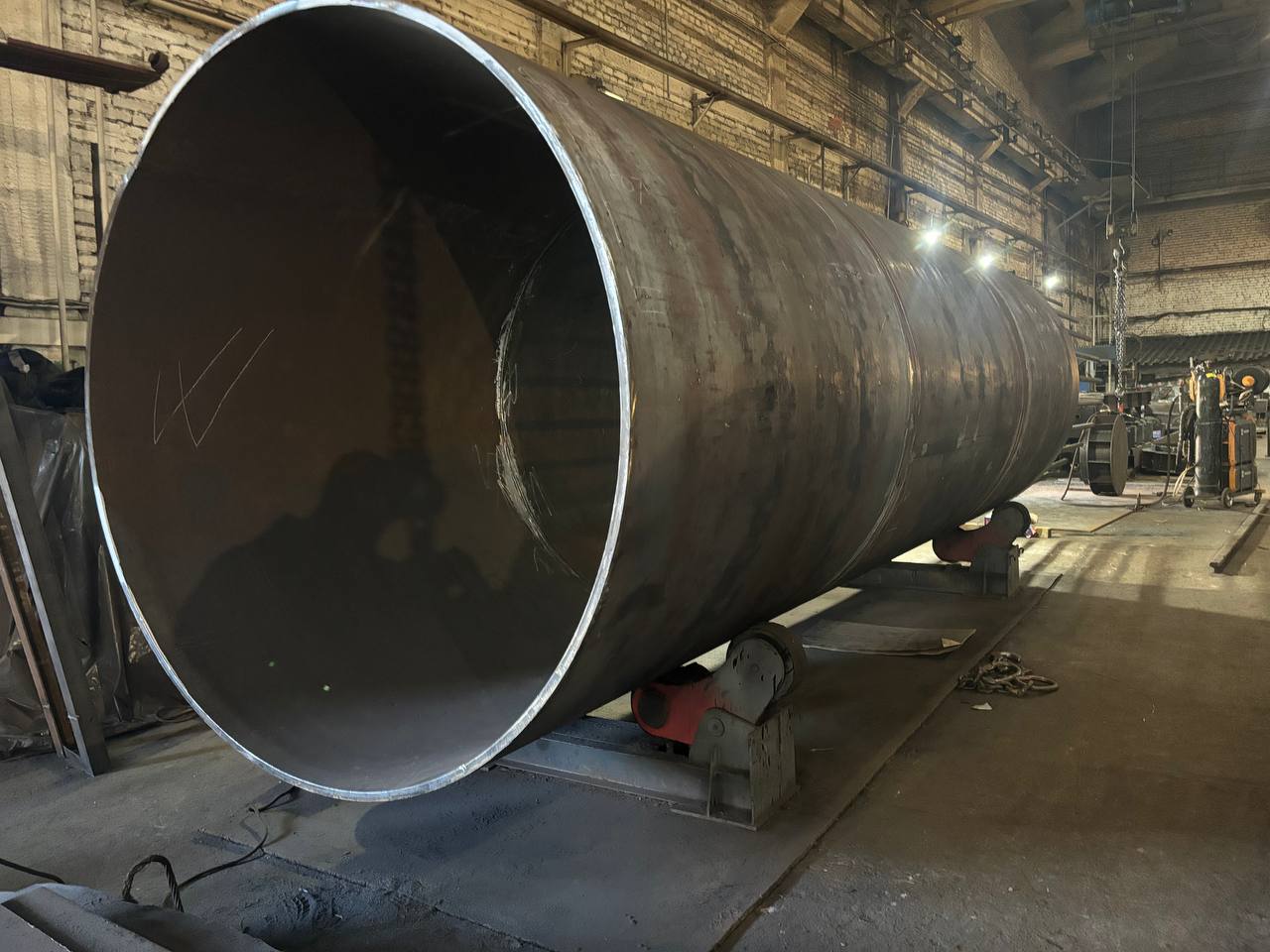

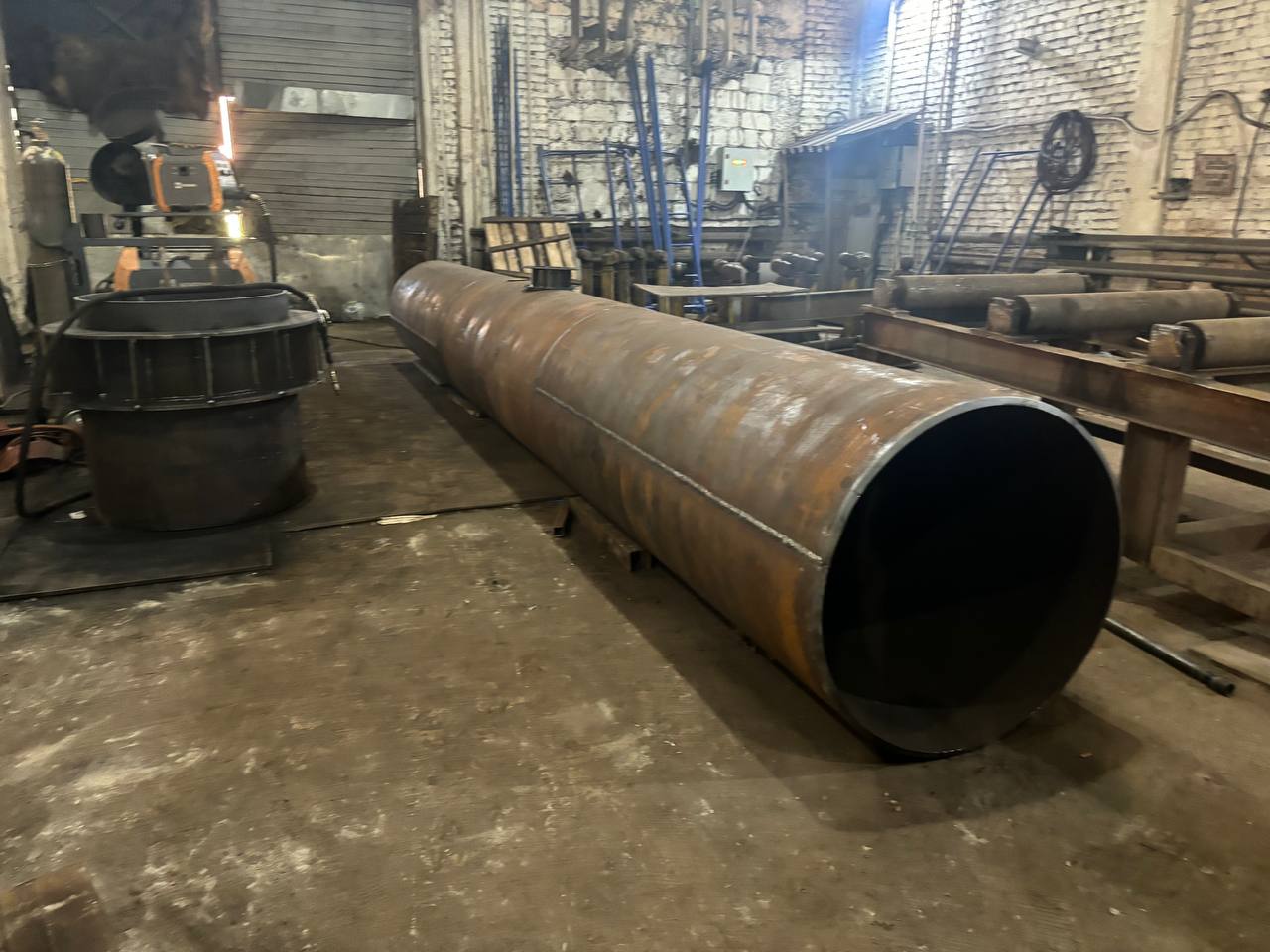

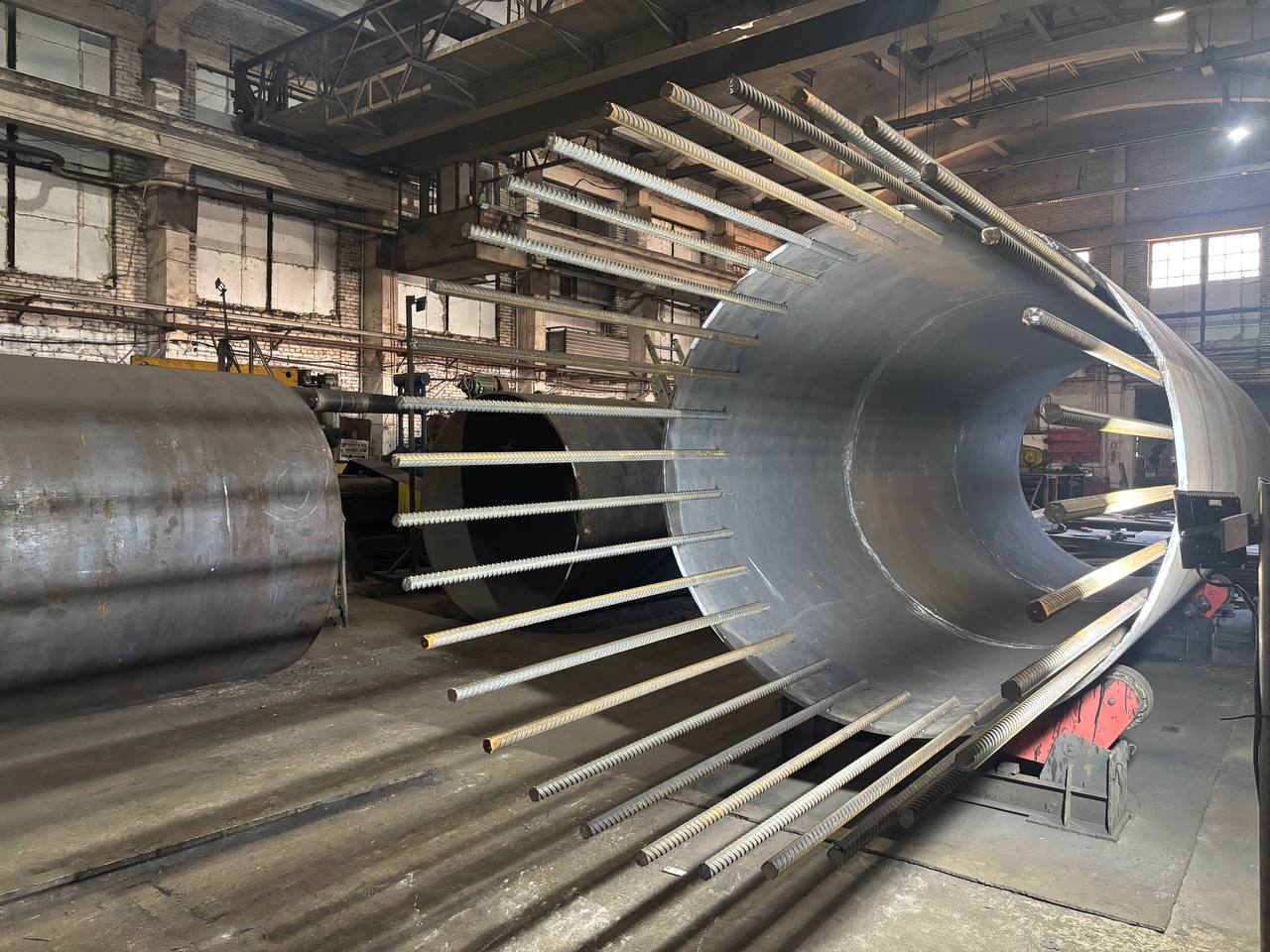

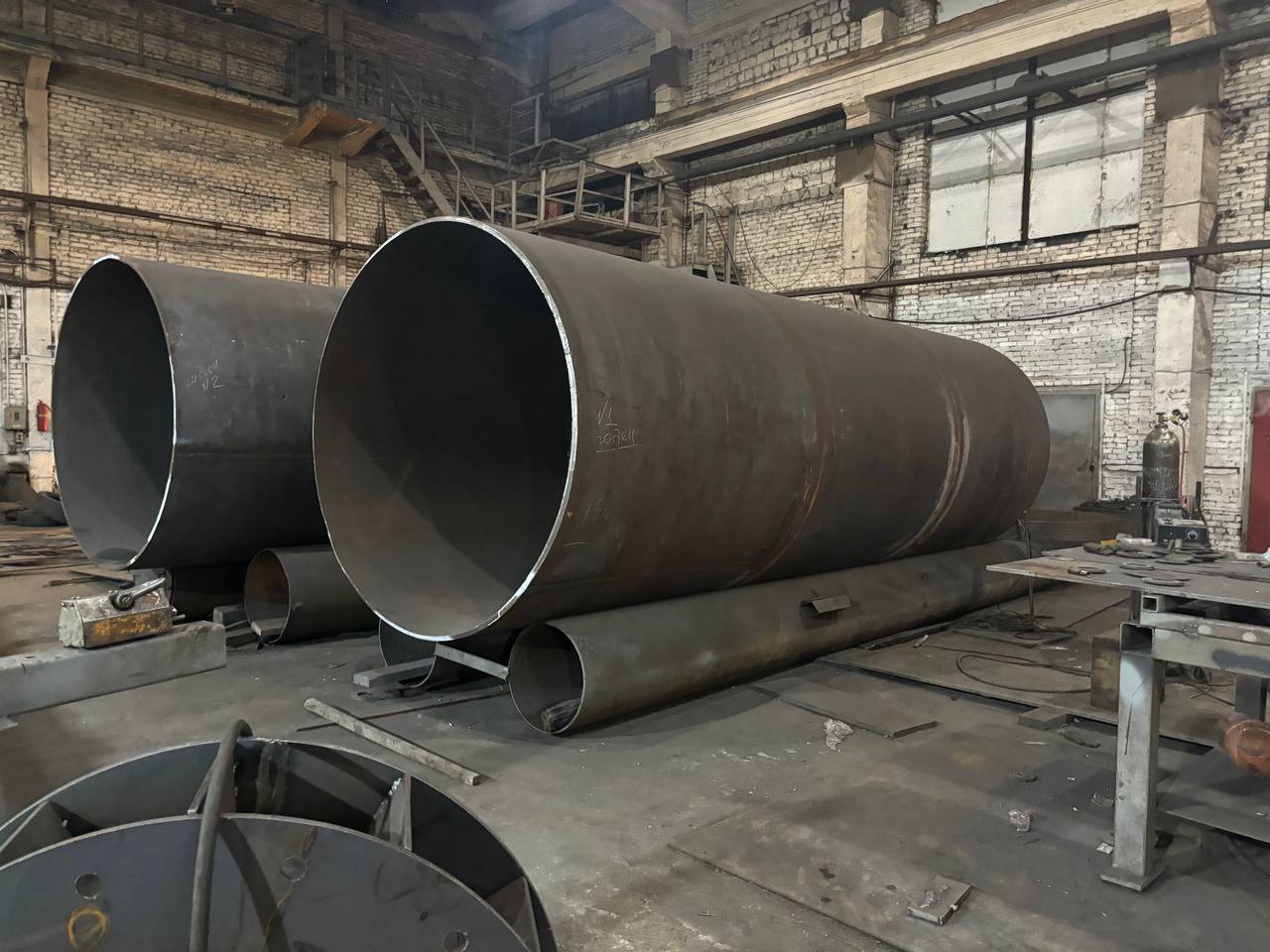

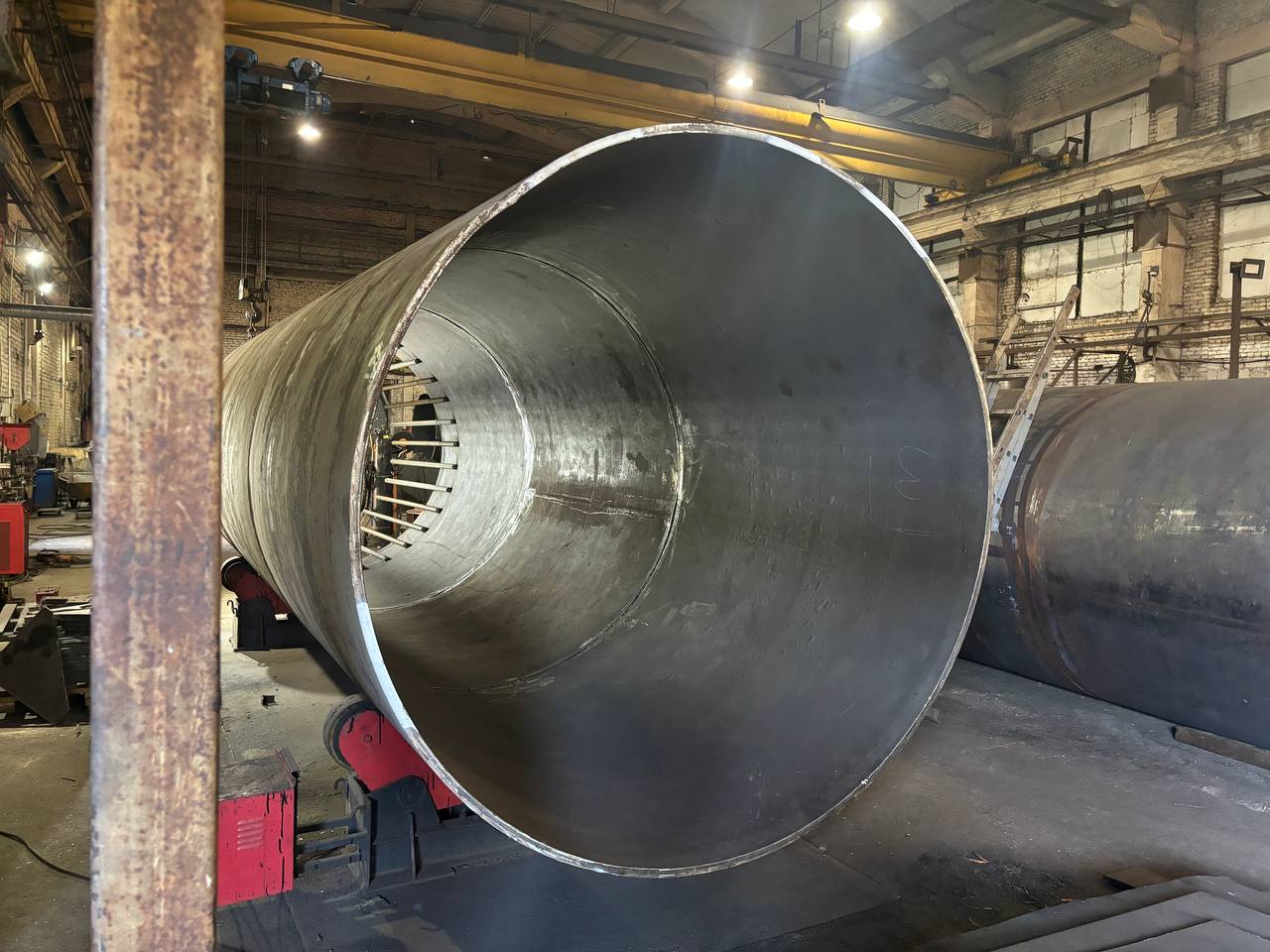

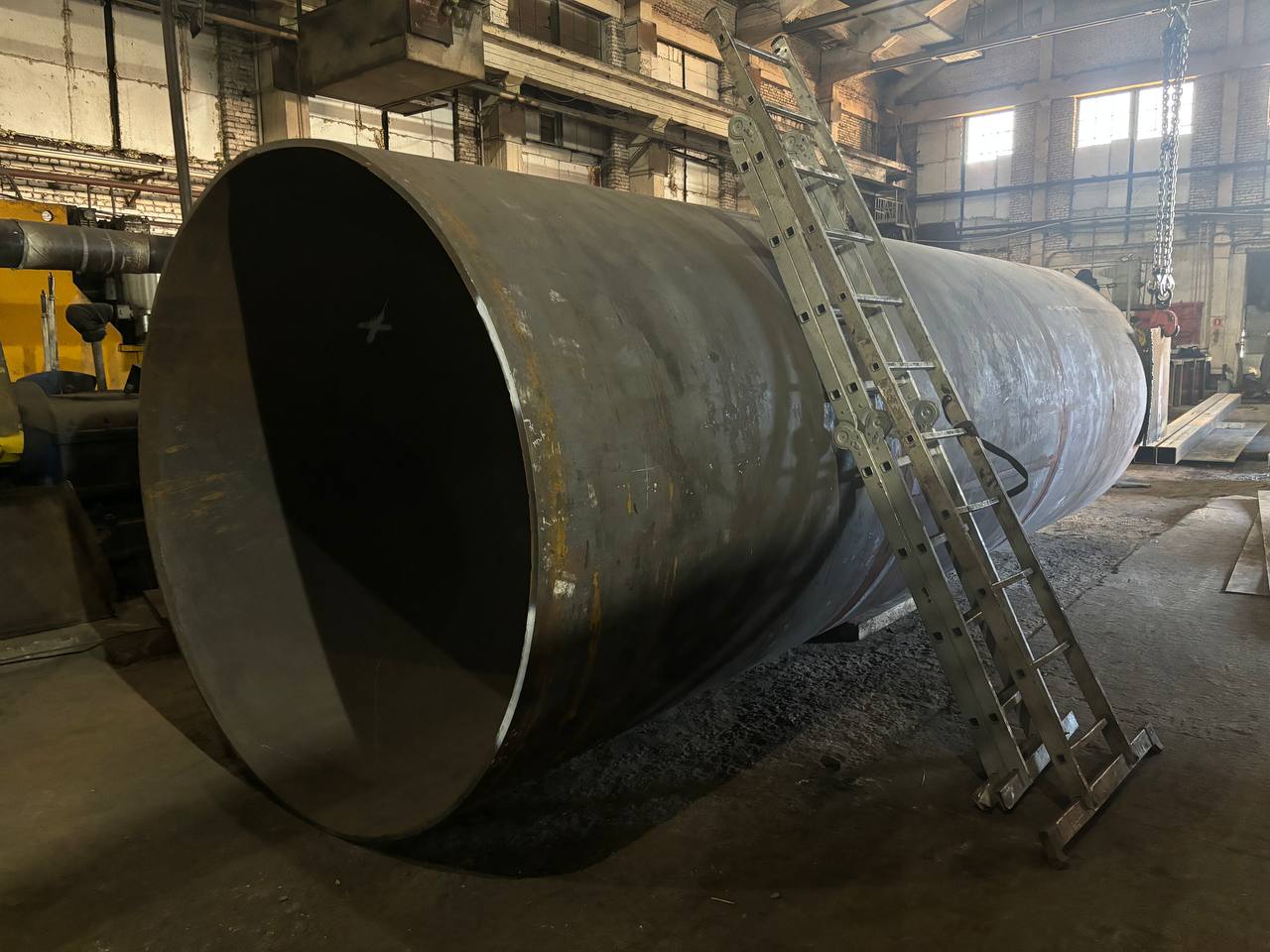

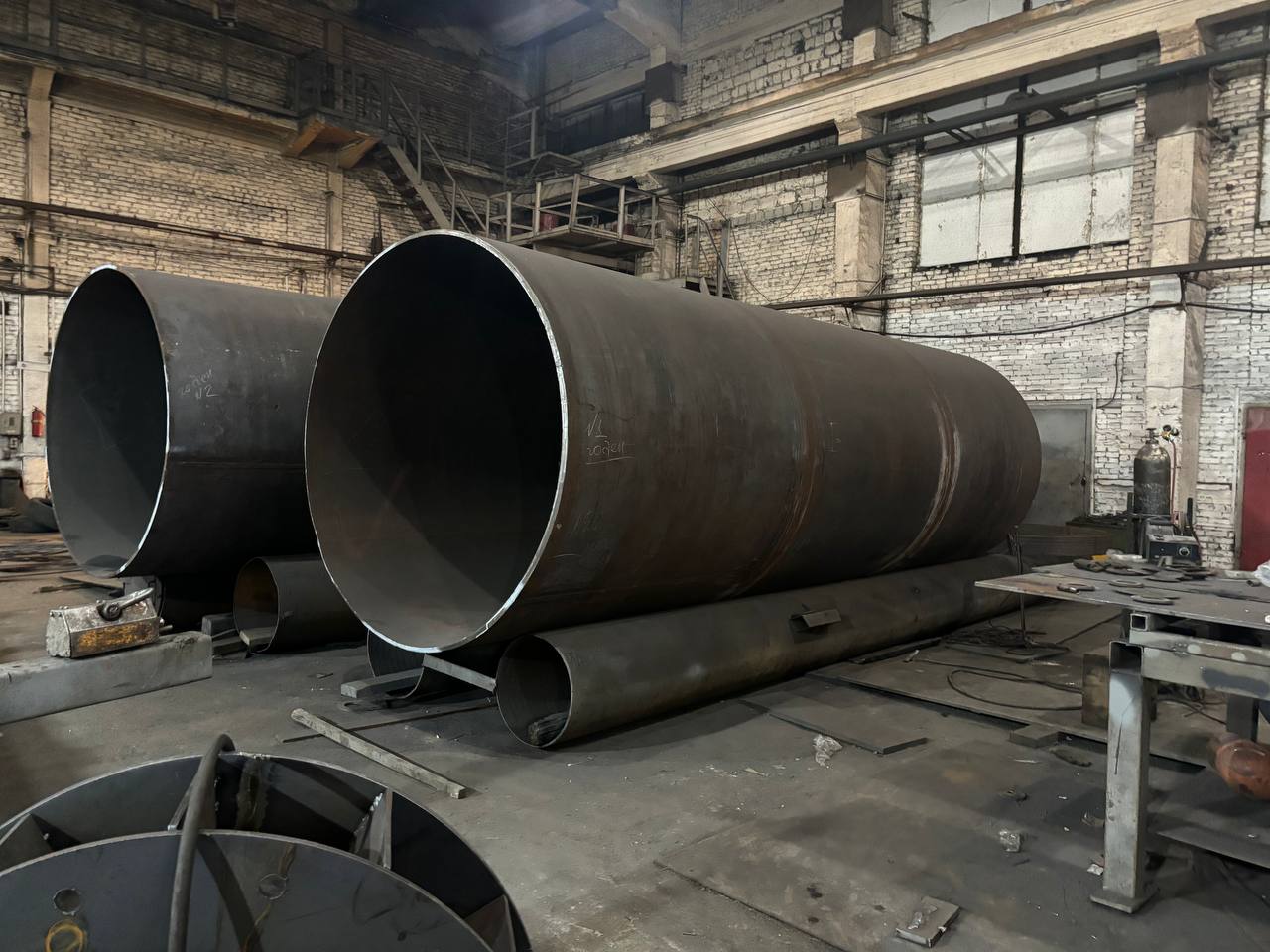

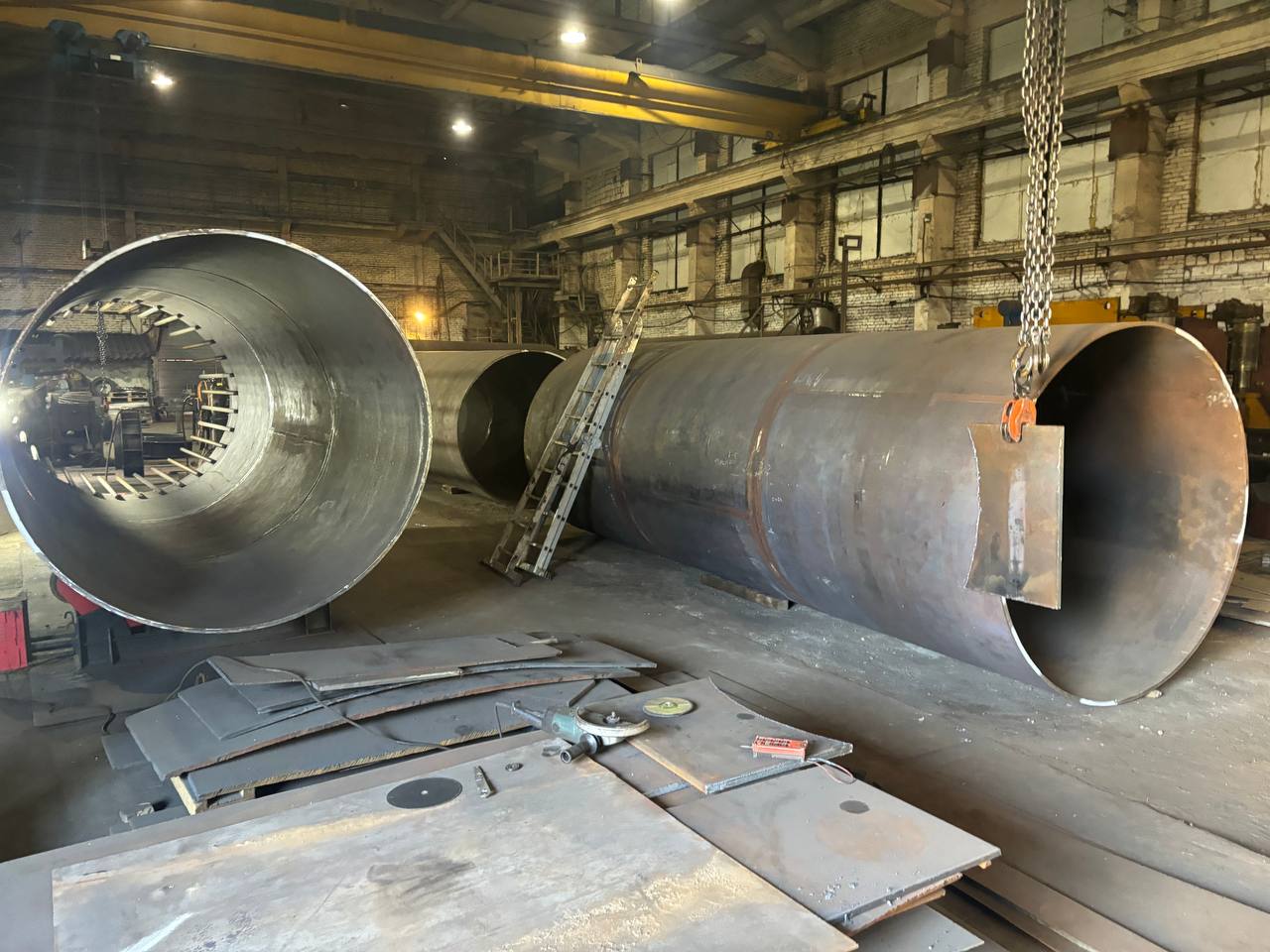

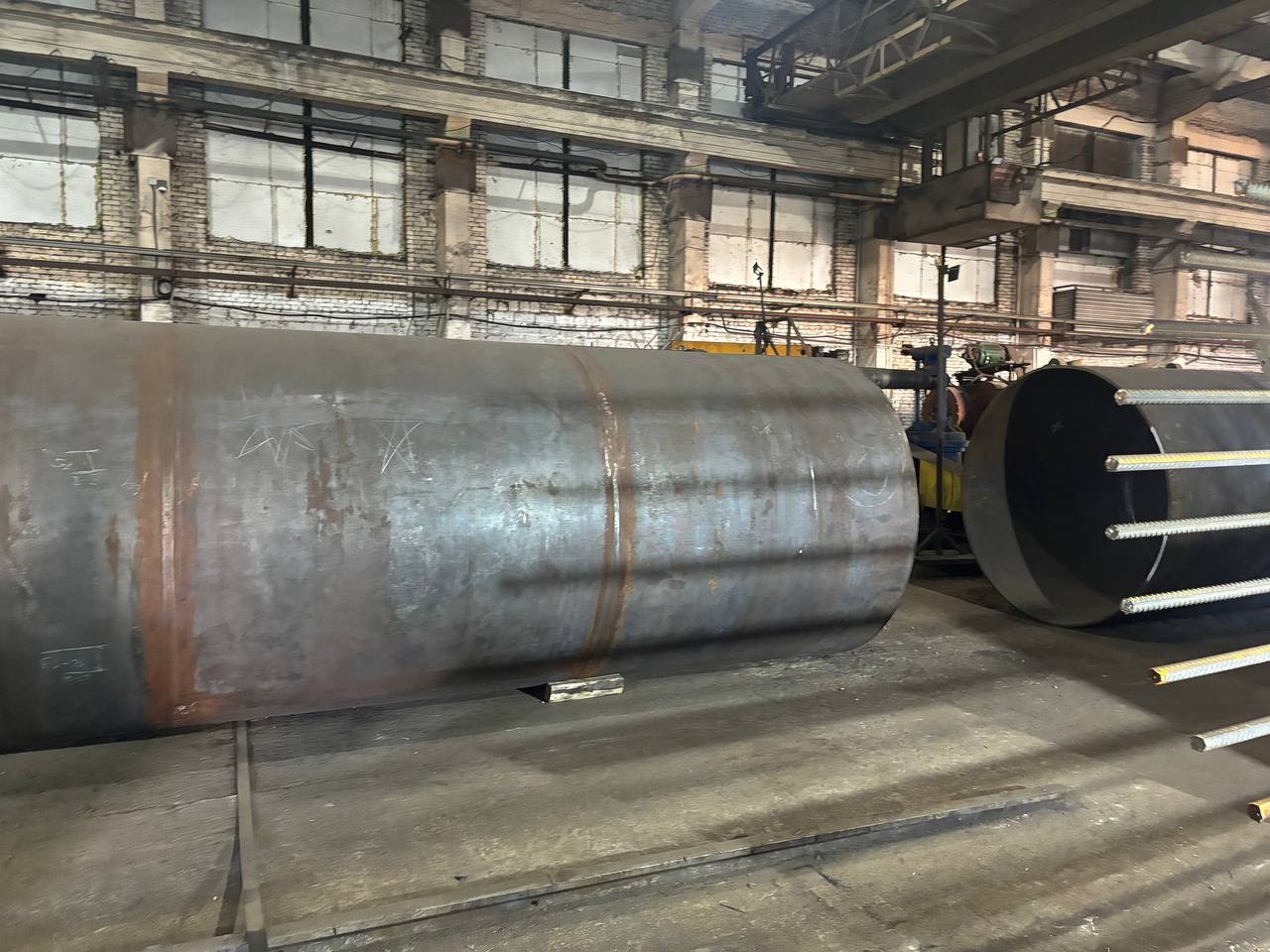

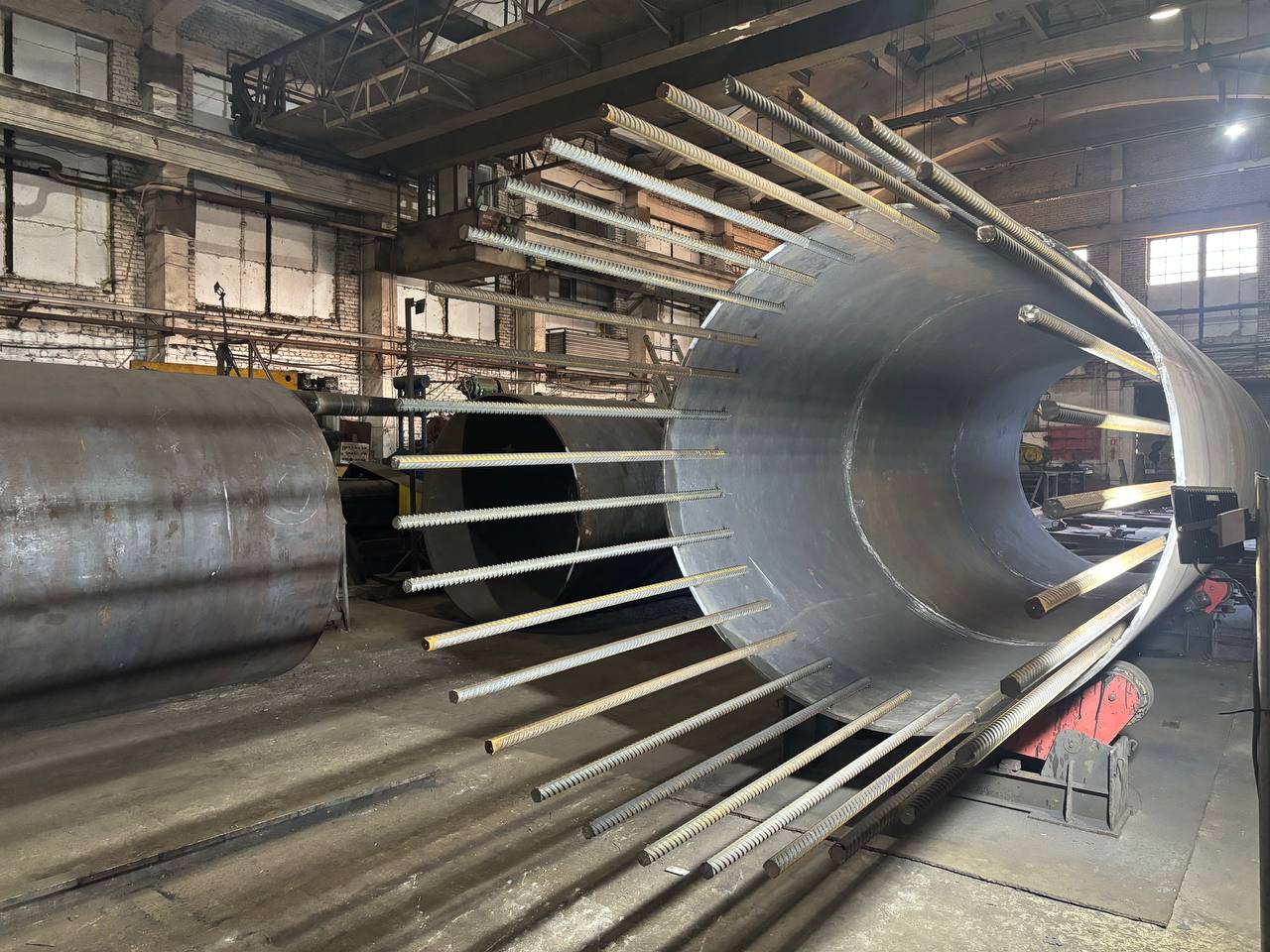

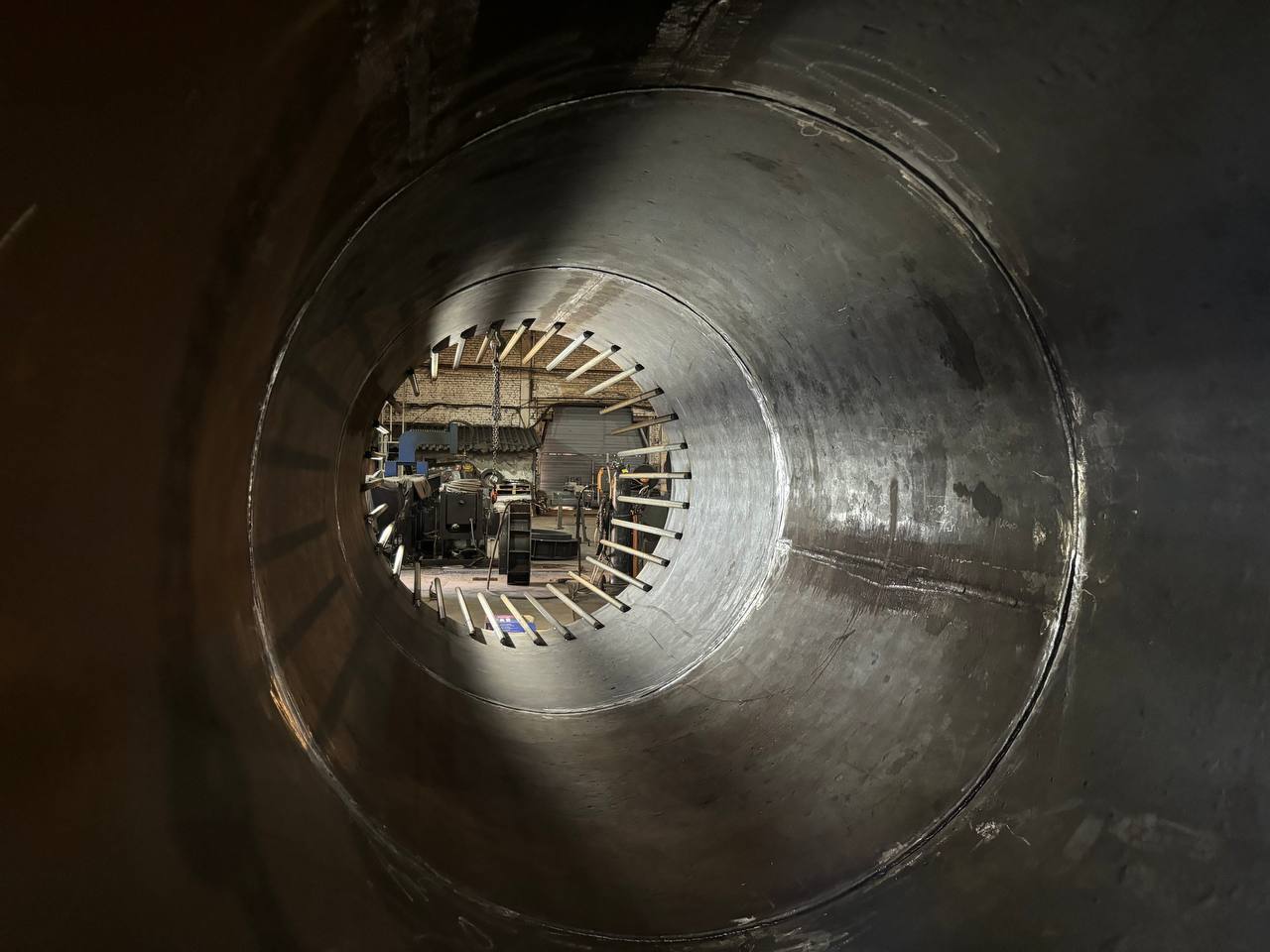

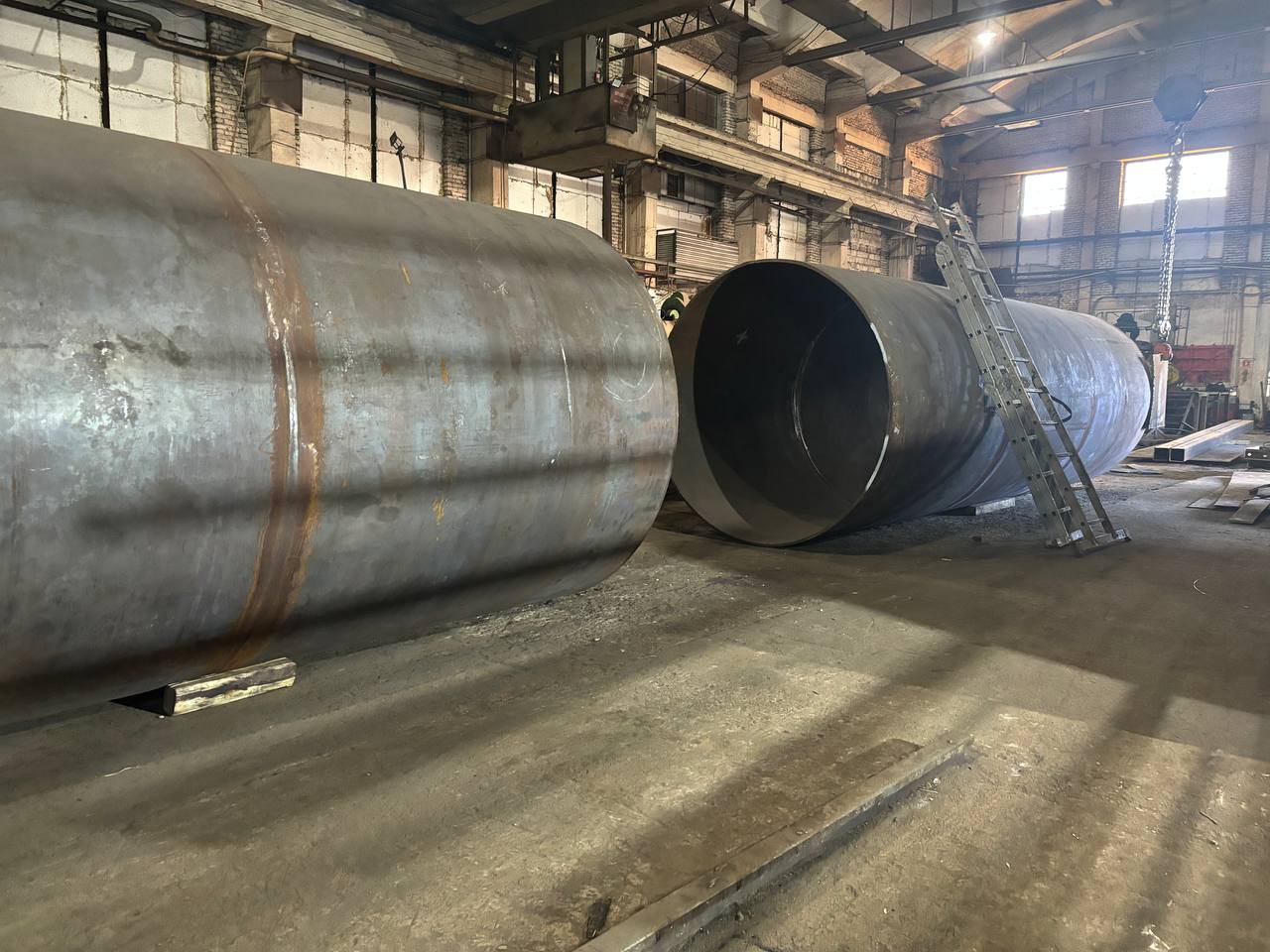

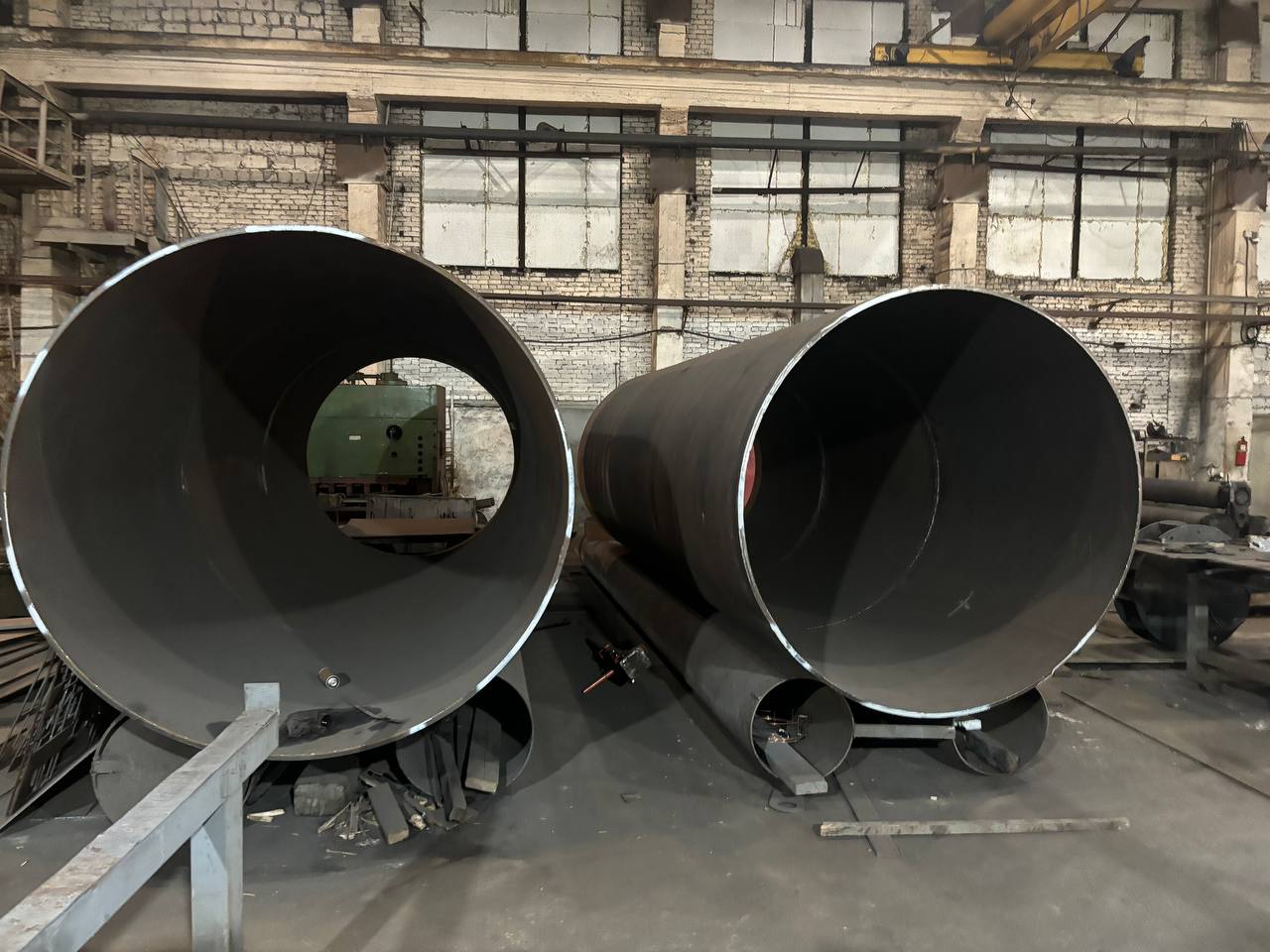

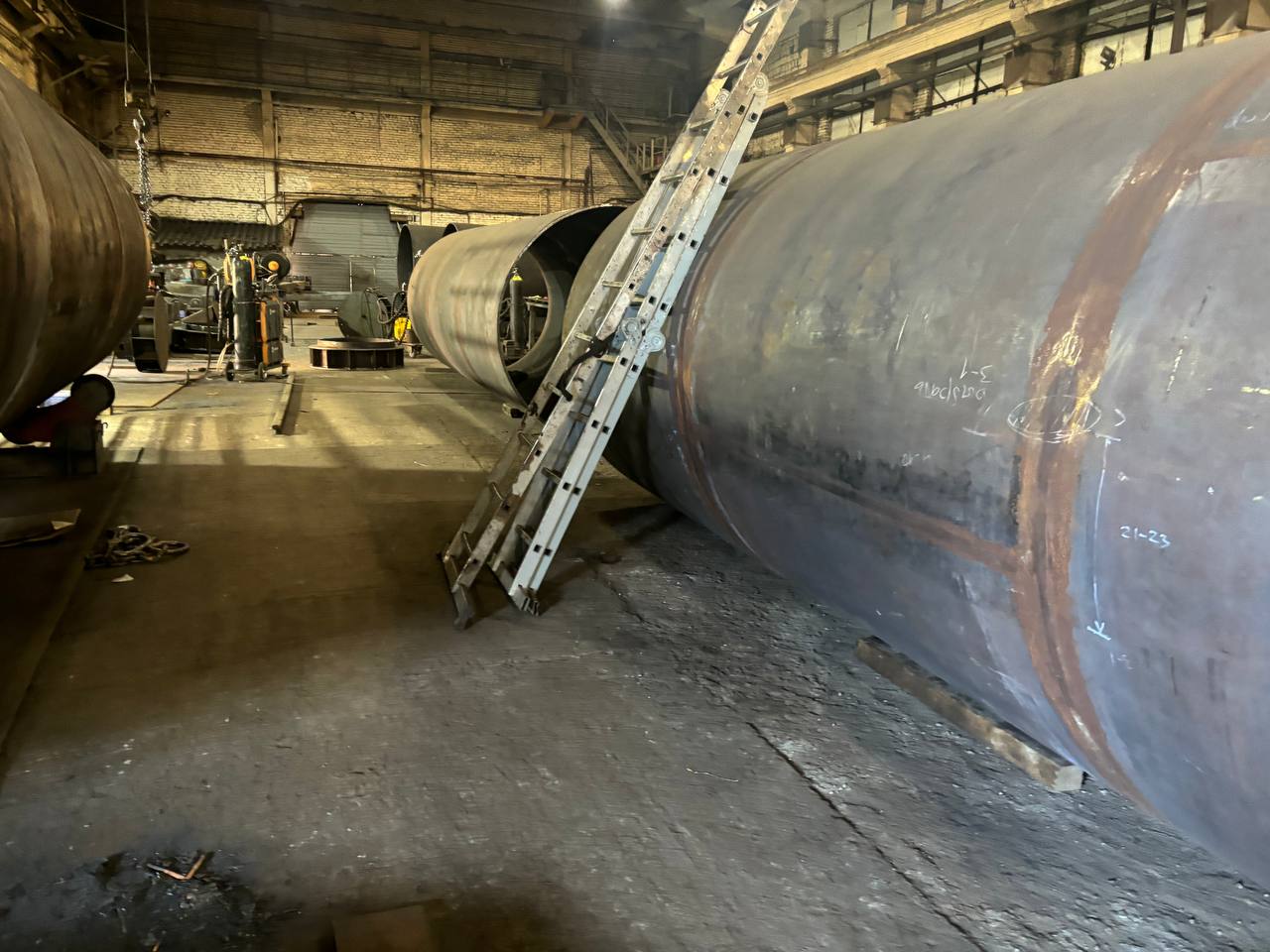

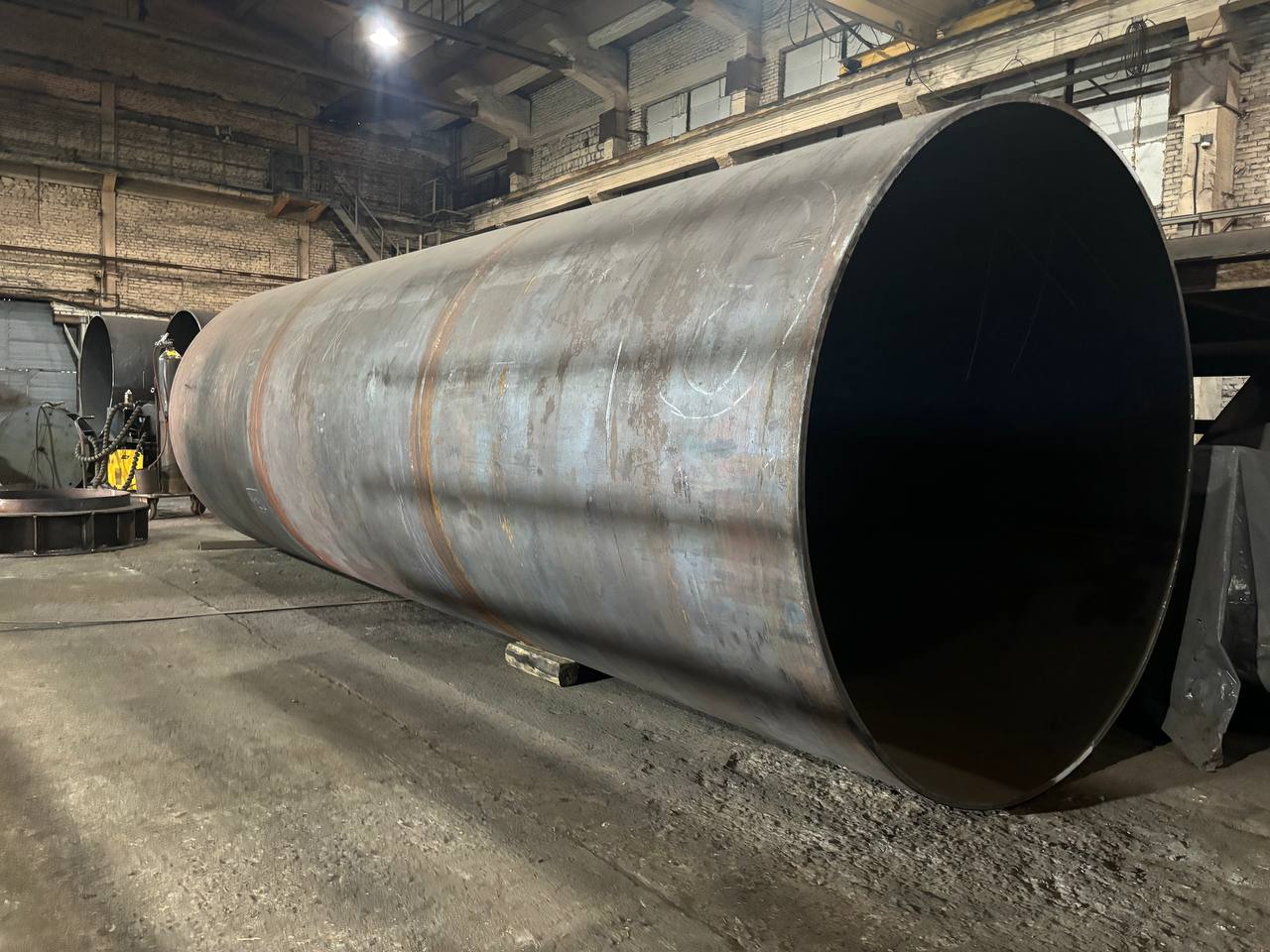

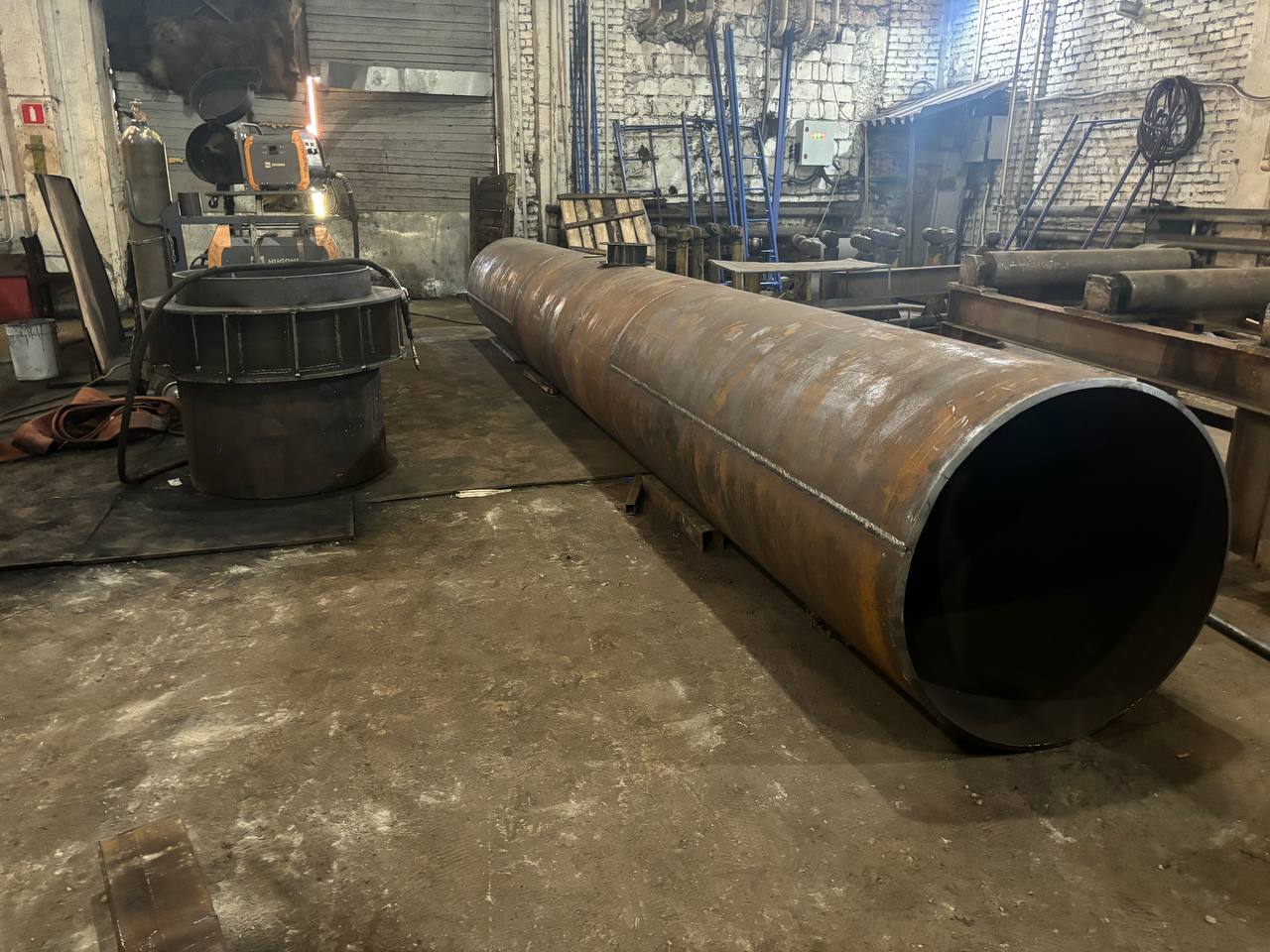

Обечайка — это цилиндрический или конический элемент из листового металла, который формирует стенку или оболочку резервуаров, емкостей, баков, трубопроводов и других металлоконструкций. Она получается путем вальцовки (сворачивания) листа в кольцевую или коническую заготовку с последующей сваркой шва. Такие детали используются там, где требуется прочная и герметичная цилиндрическая или коническая оболочка заданного диаметра и высоты.

Изготовление обечаек из листовой стали позволяет реализовывать широкий спектр инженерных задач: от производства емкостей и резервуаров до изготовления кожухов, трубных вставок и элементов каркасов. При правильном подборе материала, толщины и технологии обработки удается обеспечить высокую прочность, геометрическую точность и долговечность конструкции. Это делает обечайки из металла базовым элементом многих промышленных и строительных решений.

Назначение и сферы применения обечаек

Обечайки из листового металла широко применяются в емкостном оборудовании, трубопроводных системах и строительных конструкциях. Они используются как стенки резервуаров, корпуса баков, элементы дымовых и вентиляционных труб, а также фрагменты цилиндрических и конических оболочек. В зависимости от проекта обечайки могут работать под давлением, в агрессивных средах и при переменных температурных режимах.

Такие детали востребованы в нефтегазовой отрасли, химической промышленности, энергетике, пищевом производстве, водоподготовке и строительстве. Обечайки служат основой для изготовления вертикальных и горизонтальных резервуаров, силосов, колонн, кожухов теплообменного и технологического оборудования. Благодаря индивидуальному изготовлению можно получить изделия с требуемым диаметром, толщиной и конфигурацией, адаптированные под конкретный объект.

• Боковые стенки резервуаров, емкостей и баков различного объема.
• Элементы трубопроводов, переходы, вставки и защитные кожухи.
• Дымовые и вентиляционные трубы, воздуховоды и газоходы.
• Оболочки колонн, водонапорных башен и технологических аппаратов.
• Части металлоконструкций, цилиндрических и конических оболочек в строительстве.

Типы обечаек и их особенности

В практике металлообработки используются цилиндрические, конические и специальные (переходные, секционные) обечайки. Цилиндрические варианты применяются для прямых участков резервуаров и емкостей, конические — для переходов между разными диаметрами или формирования днищ и горловин. В зависимости от назначения детали могут изготавливаться из углеродистой, низколегированной или нержавеющей стали, а также других металлов и сплавов.

Форма, размеры и толщина обечаек определяются расчетами, нормативами и требованиями к прочности и герметичности. Для резервуаров и аппаратов под давлением важны устойчивость к внутреннему давлению, температурным перепадам и коррозии. Для конструкционных элементов приоритетом становятся геометрическая точность, совместимость с остальными частями и удобство дальнейшей обработки.

Тип обечайки	Описание и применение
Цилиндрические обечайки	Прямые кольцевые элементы, формирующие стенки резервуаров, емкостей и трубных вставок
Конические обечайки	Переходные или оболочечные элементы для соединения участков разного диаметра, горловин и патрубков
Секционные (составные) обечайки	Собираются из нескольких сегментов для крупных диаметров и нестандартных конструкций
Обечайки из нержавеющей стали	Используются в пищевой, химической и фармацевтической промышленности, а также в агрессивных средах

Материалы для изготовления обечаек

Для изготовления обечаек чаще всего применяют листовую сталь: углеродистую (например, Ст3), низколегированную (09Г2С и аналоги) и нержавеющую сталь различных марок. Выбор материала зависит от условий эксплуатации: давления, температуры, агрессивности среды и требований к коррозионной стойкости. В отдельных случаях используются алюминиевые, медные и другие сплавы, если этого требуют конструкция и отраслевые стандарты.

Толщина листового металла подбирается исходя из расчетов на прочность, устойчивость и технологические возможности вальцовки. Для тонкостенных конструкций применяют холодную деформацию, а для толстолистовой стали иногда используют подогрев перед вальцовкой. Важно соблюдать требования ГОСТ и отраслевых норм к материалам, швам и геометрии готовых обечаек, особенно при работе с резервуарами и аппаратами под давлением.

• Углеродистая сталь — универсальный вариант для резервуаров, емкостей и конструкций общего назначения.
• Низколегированная сталь — для низких температур, повышенных нагрузок и ответственных конструкций.
• Нержавеющая сталь — для пищевой, химической отрасли и агрессивных сред.
• Алюминиевые и цветные сплавы — для специальных аппаратов и конструкций с особыми требованиями.
• Специальные марки стали — по требованиям проекта и отраслевых стандартов.

Основные этапы изготовления обечаек

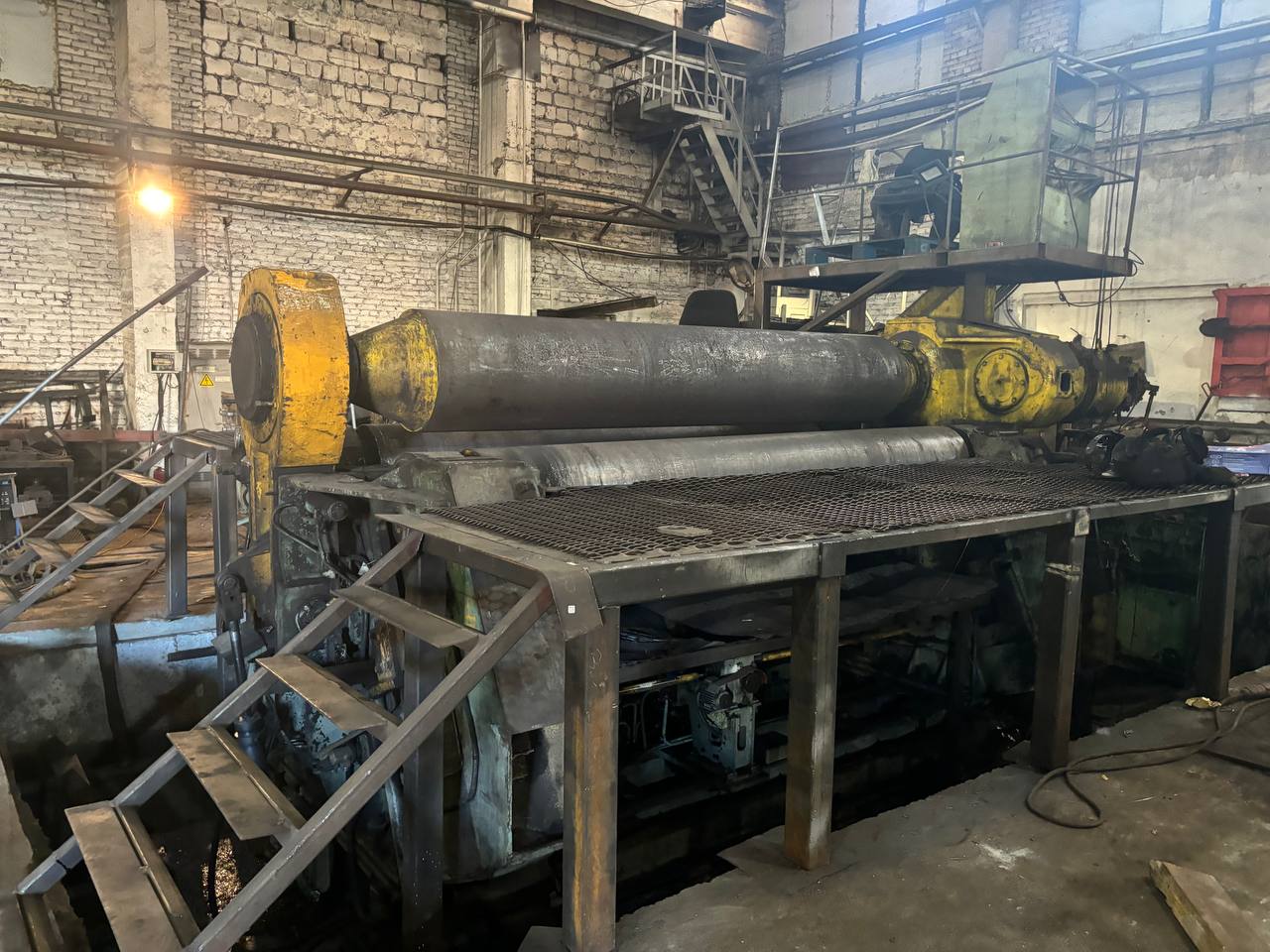

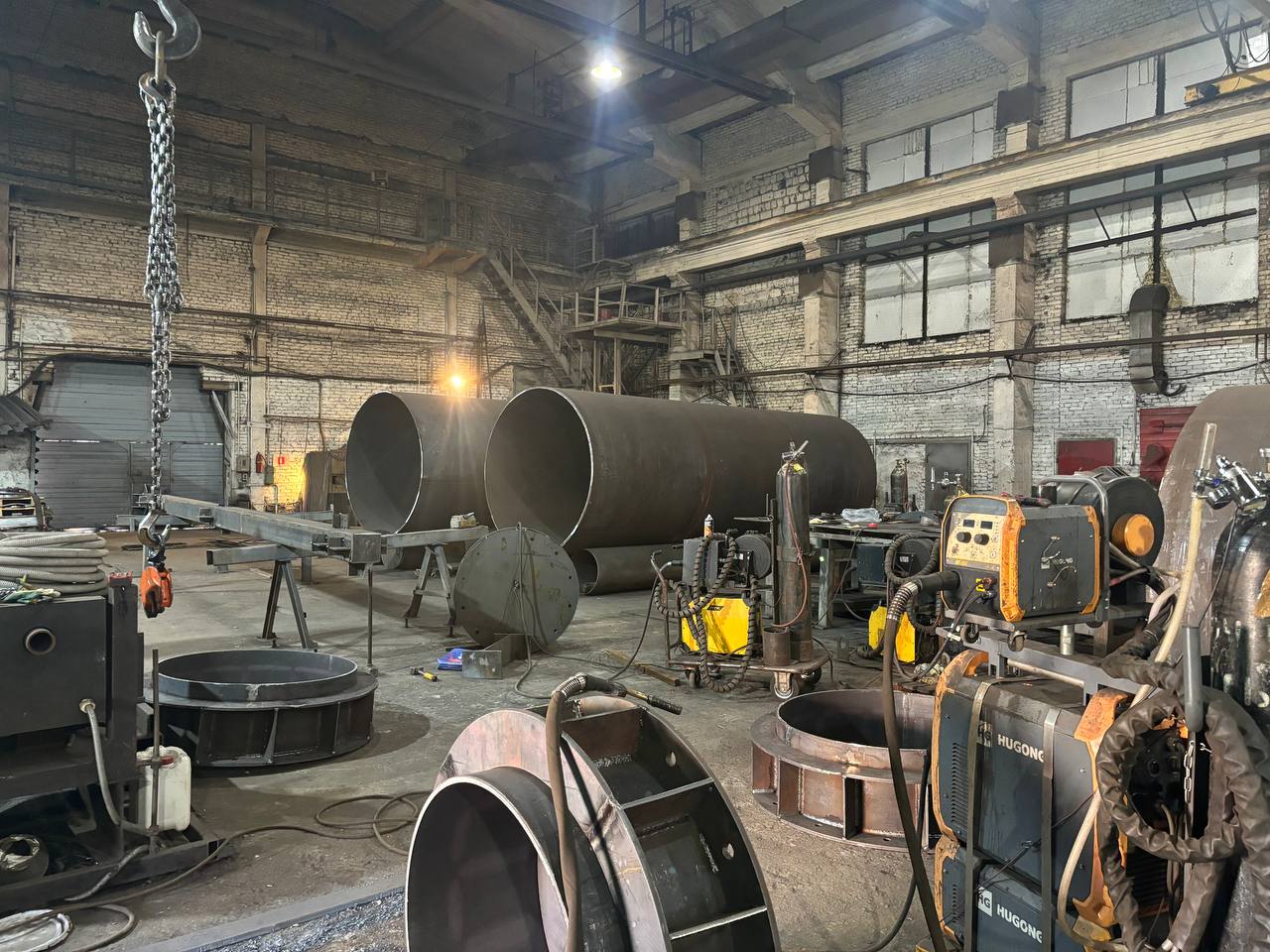

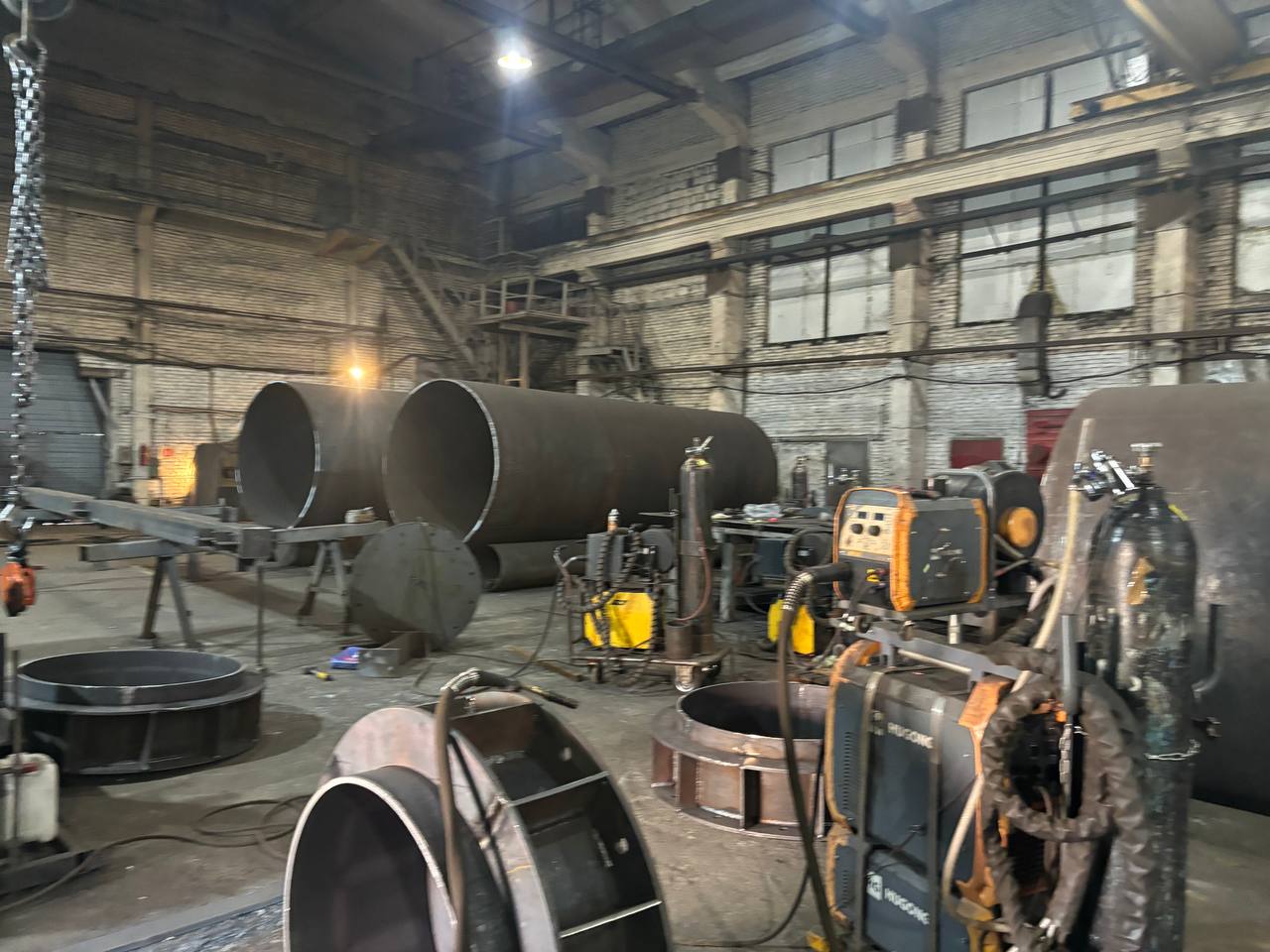

Процесс изготовления обечаек включает несколько технологических этапов, на каждом из которых важен контроль размеров и качества. Сначала выполняется раскрой листового металла по заданным размерам, часто с использованием плазменной или газовой резки. Затем заготовки отправляют на вальцовочные станки, где лист постепенно сворачивается в цилиндрическую или коническую форму.

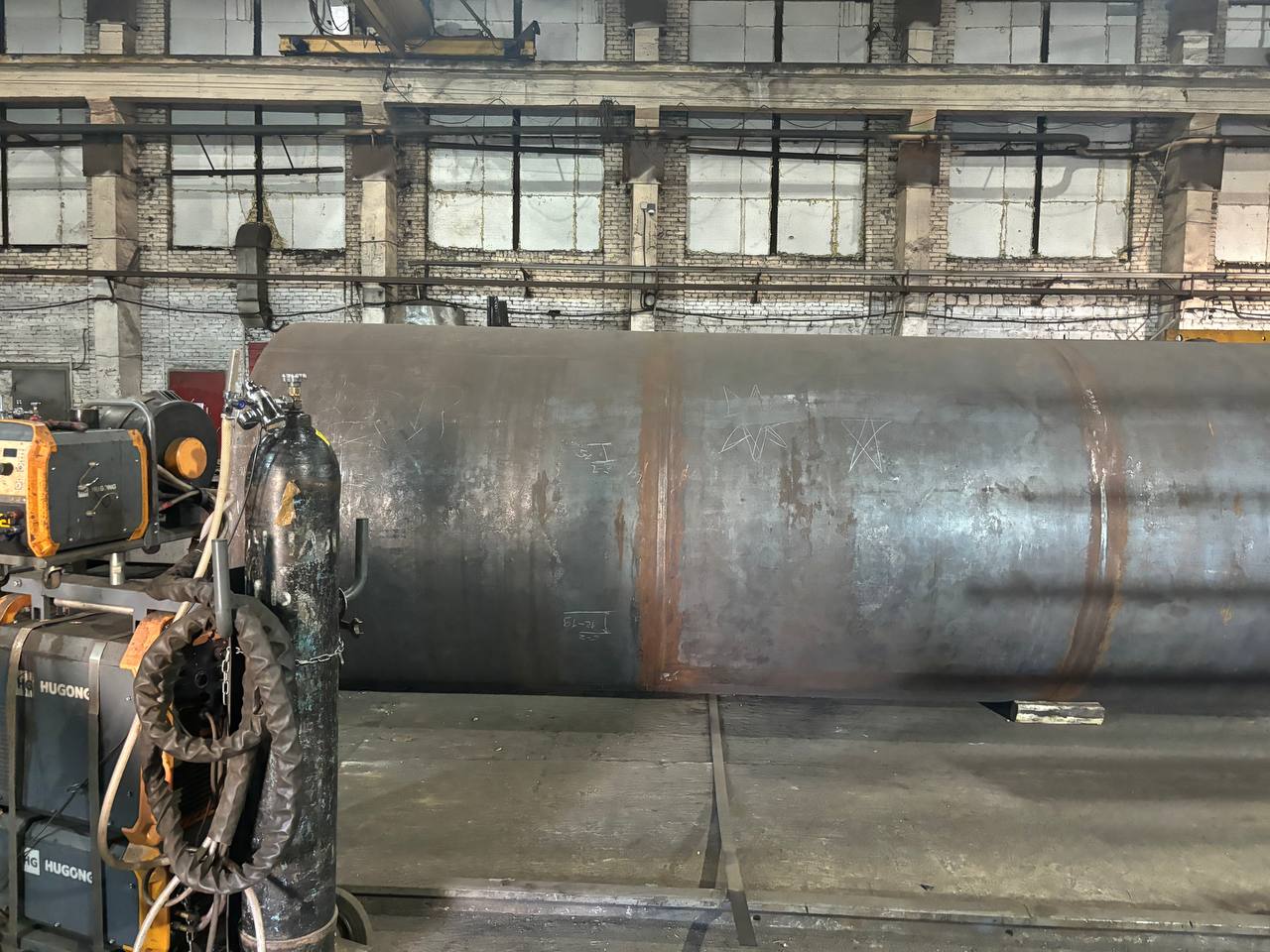

После вальцовки кромки заготовок свариваются продольным швом с соблюдением требований к прочности и герметичности. Далее выполняется контроль геометрии, при необходимости — правка, обработка швов и подготовка поверхности к последующим операциям (например, к антикоррозионной защите). Такой поэтапный подход позволяет получать обечайки с заданной точностью и надежными сварными соединениями.

• Подбор материала и подготовка листового металла нужной толщины и формата.
• Раскрой листа на заготовки по размерам будущей обечайки.
• Вальцовка листа на оборудовании до получения требуемого диаметра и формы.
• Сварка продольных швов и, при необходимости, кольцевых соединений.
• Контроль геометрии, обработка швов и подготовка к дальнейшей защите и эксплуатации.

Требования к качеству и геометрии обечаек

К качеству обечаек предъявляются строгие требования по геометрии, прочности и герметичности. Отклонения по диаметру, овальность и продольные деформации должны находиться в пределах, установленных стандартами и проектной документацией. Особое внимание уделяется сварным швам: они проходят визуальный, измерительный и при необходимости неразрушающий контроль.

Для резервуаров и аппаратов под давлением расчет толщины обечайки и контроль качества выполняются с учетом нормативов по прочности. Важна также правильная ориентация швов и согласование стыков по высоте, чтобы обеспечить равномерное распределение нагрузок. Соблюдение этих требований напрямую влияет на надежность, долговечность и безопасность эксплуатации оборудования.

• Соблюдение заданного диаметра и овальности по чертежам и стандартам.
• Контроль сварных швов визуальными и неразрушающими методами.
• Стабильная толщина стенки с учетом допусков и требований проекта.
• Отсутствие дефектов — трещин, подрезов, пористости и непроваров.
• Соответствие нормативам по прочности, герметичности и устойчивости конструкции.

Факторы, влияющие на стоимость изготовления обечаек

Стоимость изготовления обечаек определяется материалом, толщиной, диаметром, длиной, сложностью формы и объемом заказа. Чем больше толщина и диаметр, тем выше расход металла и нагрузка на оборудование, что увеличивает цену. Дополнительно учитываются требования к качеству сварных швов, видам контроля, антикоррозионной защите и возможной дополнительной обработке.

На итоговую стоимость влияет также сложность геометрии: конические и составные обечайки, а также изделия с нестандартными параметрами требуют более сложной подготовки и настройки оборудования. При серийных и крупных заказах возможно снижение удельной цены за счет оптимизации технологического процесса и раскроя. Правильно составленное техническое задание помогает сформировать точное и выгодное коммерческое предложение.

• Марка и толщина металла, тип стали или сплава.
• Диаметр, длина и тип обечайки (цилиндрическая, коническая, секционная).
• Требования к сварным швам и видам контроля.
• Необходимость дополнительной обработки и защитных покрытий.
• Объем партии и серийность изготовления.

Как заказать изготовление обечаек

Чтобы заказать изготовление обечаек, необходимо подготовить техническое задание или комплект чертежей с указанием диаметра, длины, толщины стенки, марки стали и требований к качеству. Чем точнее исходные данные, тем быстрее и корректнее можно рассчитать стоимость, подобрать технологию и спланировать производство. При необходимости специалисты могут помочь с уточнением параметров и рекомендациями по оптимизации конструкции.

После согласования технических требований и коммерческих условий заказ запускается в производство. Обечайки проходят все этапы изготовления и контроля, после чего подготавливаются к отгрузке и доставке на объект или в цех заказчика. Такой подход позволяет получить готовые металлические обечайки, полностью соответствующие проекту и готовые к дальнейшему использованию в составе оборудования или конструкций.

1. Подготовьте чертежи или спецификацию с параметрами обечаек и требованиями к материалу.
2. Передайте данные для расчета стоимости, сроков и подбора технологии изготовления.
3. Согласуйте коммерческое предложение и технические условия с учетом особенностей проекта.
4. Запустите заказ в производство и контролируйте этапы изготовления при необходимости.
5. Получите готовые обечайки и используйте их при сборке резервуаров, емкостей и других конструкций.
