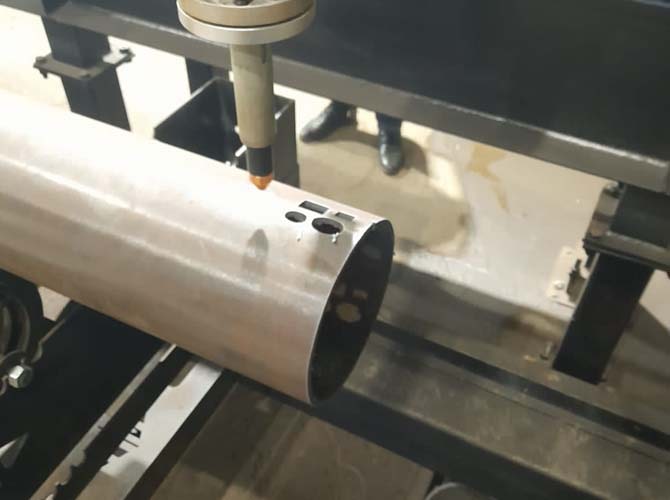

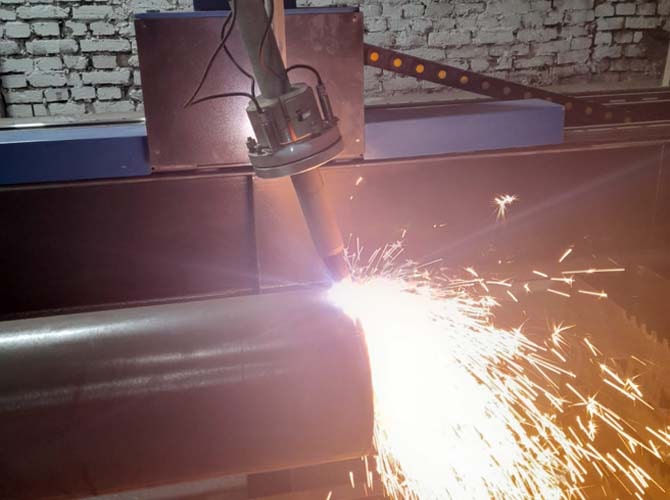

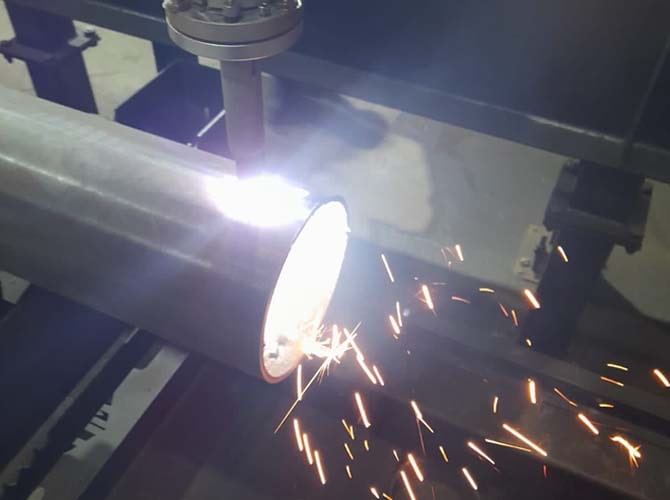

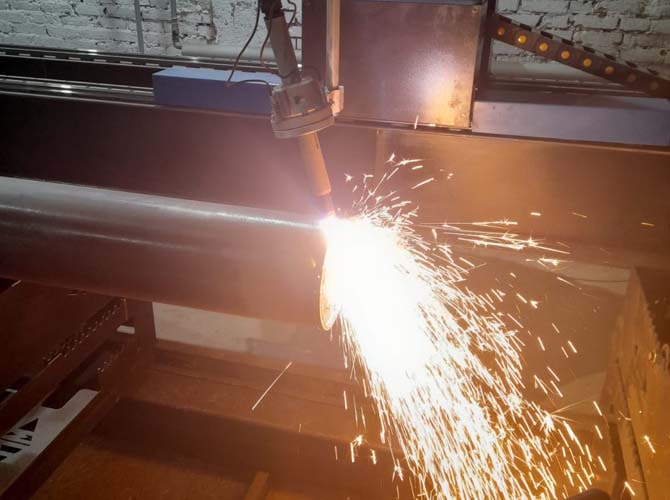

Плазменная резка на трубах — это высокотехнологичный способ обработки трубного проката, при котором металл разрезается сверхнагретой плазменной дугой. Технология позволяет выполнять прямые и фигурные резы, вырезать отверстия, пазы и фасонные элементы на круглых и профильных трубах. Особенно востребована такая обработка при производстве металлоконструкций, инженерных систем и технологического оборудования.
Использование станков с ЧПУ дает возможность точно выдерживать геометрию и повторяемость деталей в партии. Благодаря этому плазменная резка труб подходит как для разовых заказов, так и для серийного производства элементов сложной формы. Высокая скорость обработки и минимальная зона термического влияния делают метод эффективным и экономичным для широкого спектра задач.
Возможности плазменной резки трубного проката
Плазменная резка труб позволяет обрабатывать различные виды трубного проката: круглые, квадратные и прямоугольные трубы, а также специальные профили. Оборудование способно выполнять фигурный раскрой по контуру, вырезать отверстия под врезки, отводы, переходы и другие элементы. Это особенно важно при производстве трубопроводных систем, металлоконструкций, несущих рам и пространственных каркасов.
Технология подходит для работы с конструкционными и нержавеющими сталями, алюминиевыми и другими сплавами с хорошей электропроводностью. В зависимости от конфигурации станка возможна обработка труб значительной длины и диаметра, а также выполнение фасонных 3D‑резов. Это позволяет реализовывать сложные инженерные решения без необходимости длительной ручной доработки.
- Прямой и фигурный раскрой круглых и профильных труб.
- Вырезка отверстий, пазов и фасонных вырезов под стыковку и врезку.
- Подготовка торцов труб под последующую сварку и сборку узлов.
- Обработка труб из конструкционной, нержавеющей стали и цветных сплавов.
- Серийное производство деталей с высокой повторяемостью геометрии.
Технические характеристики и диапазон обработки
Конкретные возможности плазменной резки на трубах зависят от типа применяемого оборудования и источника питания. Современные станки с ЧПУ позволяют работать с трубами значительной длины, обеспечивая точное позиционирование и стабильное качество реза. При этом важными параметрами являются максимальный диаметр трубы, длина заготовки и допустимая толщина стенки.
В промышленной практике распространены комплексы, которые совмещают раскрой листового металла и трубного проката. Такие системы позволяют обрабатывать листовой материал в зоне 2000×6000 мм и трубы длиной до нескольких метров с диаметром до 300 мм и более. Это удобно для предприятий, которым требуется комплексная обработка металла на одном оборудовании.
| Параметр | Типичные возможности |
|---|---|
| Типы труб | Круглые, квадратные, прямоугольные и специальные профили |
| Диаметр трубы | До 300 мм и более в зависимости от модели станка |
| Длина заготовки | До 6000 мм и более, ориентир по типичным труборезам с ЧПУ |
| Толщина стенки | До 10–20 мм для большинства конструкционных сталей (конкретный диапазон зависит от источника плазмы) |
Преимущества плазменной резки на трубах
Плазменная резка труб сочетает высокую скорость обработки с хорошим качеством кромки и сравнительно небольшой зоной термического влияния. Это позволяет минимизировать деформации и сохранять геометрию трубы даже при сложных фасонных резах. В результате снижается объем последующей механической доработки и ускоряется подготовка деталей к дальнейшим операциям.
Применение станков с ЧПУ и 3D‑раскроем обеспечивает точное повторение контура и стабильное качество в каждой партии. Это особенно важно при серийном производстве деталей для металлоконструкций, инженерных систем и оборудования. Возможность автоматизации процесса снижает влияние человеческого фактора и повышает общую производительность участка.
- Высокая точность позиционирования и повторяемость геометрии деталей.
- Фигурный раскрой и выполнение сложных 3D‑резов на трубах.
- Сравнительно небольшая зона термического влияния и низкий риск деформаций.
- Высокая скорость обработки по сравнению со многими механическими методами.
- Гибкость по типам материалов при работе с различными металлами и сплавами.
Сферы применения деталей после плазменной резки труб
Детали, полученные с помощью плазменной резки на трубах, широко используются в строительстве, машиностроении, энергетике, вентиляционных и инженерных системах. Это могут быть элементы пространственных каркасов, фермы, опорные узлы, отводы, переходы, коллекторы и множество других изделий. Возможность выполнять фасонные вырезы и отверстия упрощает стыковку труб и интеграцию в существующие конструкции.
Такая технология особенно востребована при изготовлении металлоконструкций, где важно сочетание точности, скорости и возможности серийного производства. Плазменный раскрой позволяет заранее подготовить комплект деталей под сборку, что сокращает сроки изготовления конструкций и повышает стабильность качества. Это выгодно как для производственных предприятий, так и для подрядчиков, работающих с крупными объектами.
- Элементы металлоконструкций, рам и пространственных каркасов.
- Детали трубопроводов, отводы, переходы и коллекторы.
- Фасонные элементы для вентиляции, дымоходов и воздуховодов.
- Узлы инженерных и технологических систем.
- Детали для машиностроения и различного промышленного оборудования.
Факторы, влияющие на стоимость плазменной резки труб
Стоимость услуг плазменной резки на трубах зависит от материала, диаметра и толщины стенки трубы, сложности контура, длины реза и объема партии. Чем сложнее геометрия и больше количество отверстий и фасонных вырезов, тем выше трудоемкость и время обработки. Дополнительно учитываются требования к точности, чистоте кромки и возможной подготовке под дальнейшую сварку.
При расчете цены обычно ориентируются на метраж реза, сложность задания и используемый материал. Для крупных и регулярных партий возможны индивидуальные условия и оптимизация программ раскроя. Правильно подготовленное техническое задание с чертежами и спецификацией помогает быстрее получить точное коммерческое предложение и подобрать оптимальный вариант выполнения заказа.
- Материал трубы, ее диаметр и толщина стенки.
- Сложность контура и количество фасонных вырезов и отверстий.
- Объем партии и повторяемость деталей.
- Требуемая точность и качество кромки.
- Сроки выполнения и условия обработки заказа.
Как заказать плазменную резку на трубах
Чтобы заказать плазменную резку на трубах, необходимо подготовить техническое задание с указанием размеров, материала и требуемой геометрии деталей. Желательно предоставить чертежи или электронные файлы с контурами, а также информацию о длине труб и объеме партии. Это позволит корректно настроить станок с ЧПУ, оптимизировать программу раскроя и рассчитать стоимость работ.
После согласования условий заказ передается в производство, где выполняется раскрой трубного проката в соответствии с утвержденной программой. Готовые детали проходят контроль качества и подготавливаются к отгрузке или дальнейшим технологическим операциям. Такой подход помогает сократить сроки изготовления, повысить точность и предсказуемость результатов для заказчика.
- Подготовьте чертежи или модели деталей с указанием размеров и материала труб.
- Передайте данные для расчета стоимости и определения сроков выполнения.
- Согласуйте коммерческое предложение и технические условия обработки.
- Ожидайте выполнение работ по плазменной резке трубного проката согласно графику.
- Получите готовые детали и используйте их в составе ваших конструкций и проектов.
Преимущества работы с профессиональной плазменной резкой труб
Сотрудничество с площадкой, специализирующейся на плазменной резке труб, позволяет получить стабильное качество и предсказуемые сроки выполнения заказа. Наличие современного оборудования с ЧПУ и опытных операторов обеспечивает точное соответствие готовых деталей чертежам и требованиям проекта. Это снижает риски доработок и сокращает общее время реализации изделия или конструкции.
Использование профессиональной плазменной резки особенно выгодно при серийном производстве и сложной геометрии деталей. Заказчик получает точные, готовые к сборке элементы, что уменьшает нагрузку на собственные мощности и упрощает планирование. Такой подход позволяет оптимизировать затраты, повысить качество конечного продукта и улучшить сроки выполнения проектов.
- Современное оборудование с ЧПУ для фигурного и 3D‑раскроя труб.
- Опыт в обработке трубного проката для различных отраслей промышленности.
- Гибкие условия по объемам: от единичных деталей до крупных серий.
- Контроль качества размеров и кромки на всех этапах обработки.
- Ориентация на требования заказчика и оптимизация программ раскроя под задачу.
