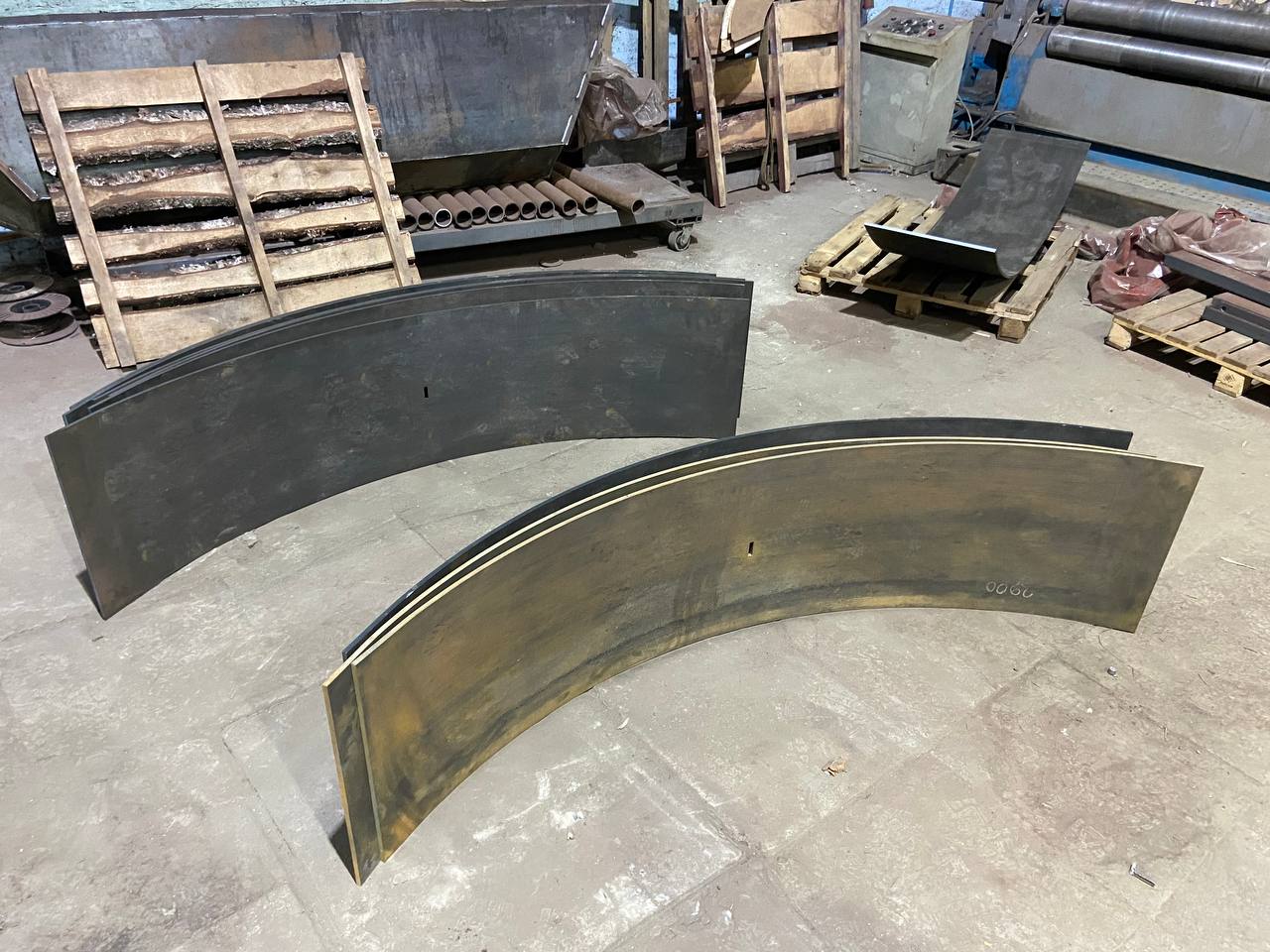

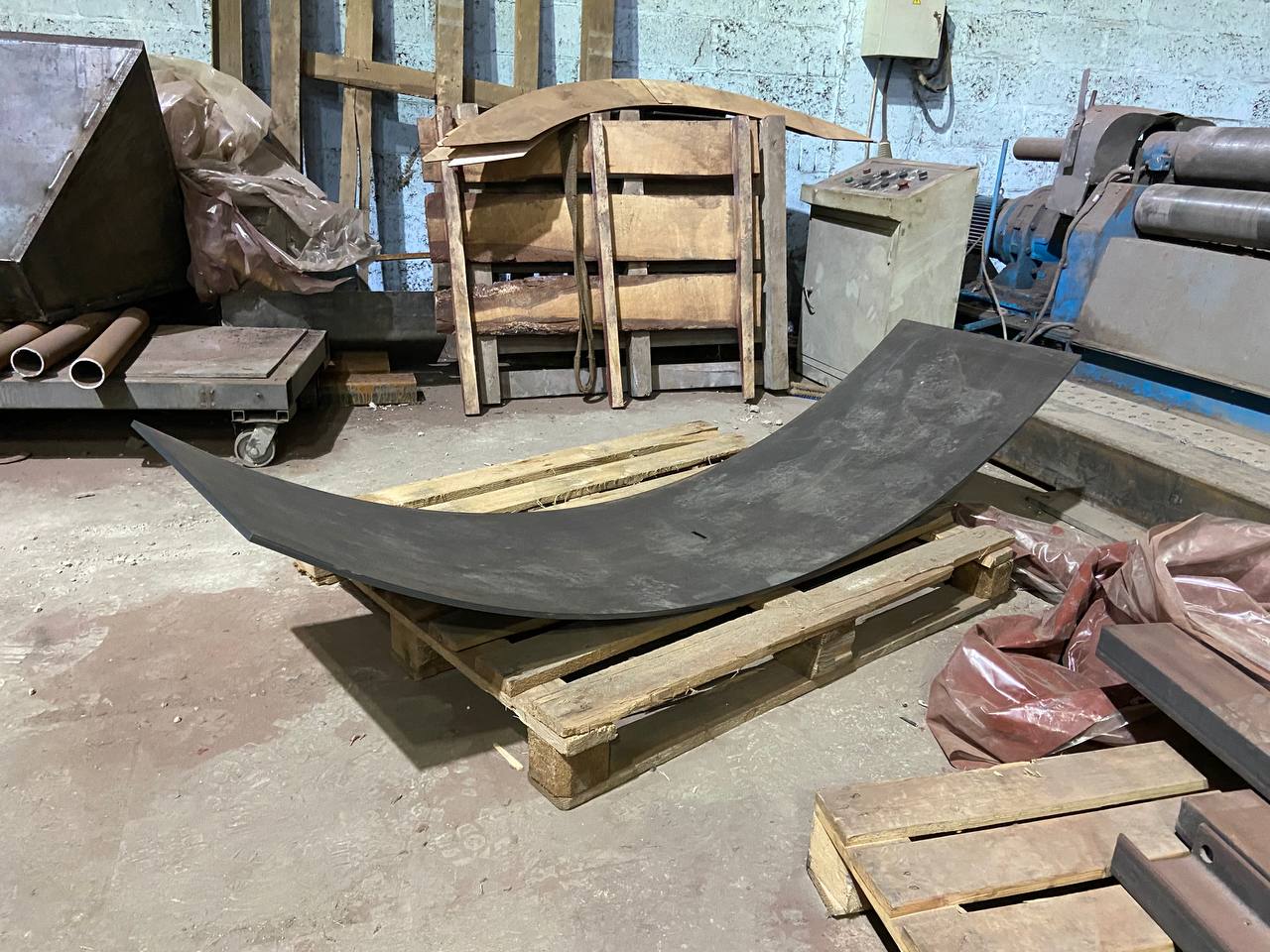

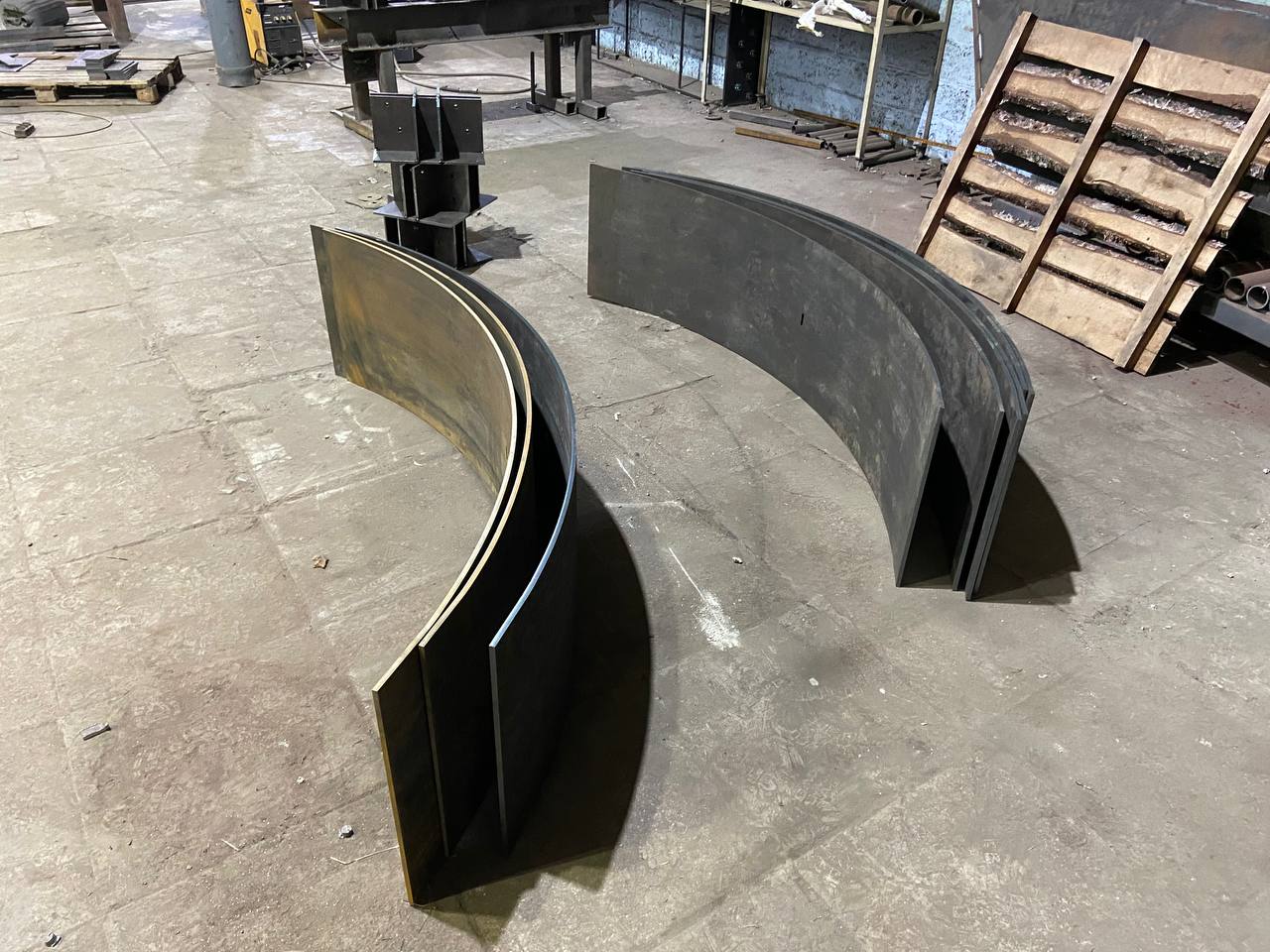

Инвест Сталь завершила проект по изготовлению сегментов 09Г2С с вальцовкой по радиусу
Наша компания Инвест Сталь успешно изготовила партию сегментов из стали 09Г2С с вальцовкой по радиусу для строительства железнодорожного моста в Тульской области. Всего за 18 рабочих дней мы произвели 98 сегментов сложной геометрии, включая элементы с радиусом изгиба от 250 мм до 3 метров. Каждая деталь прошла проверку на соответствие ГОСТ 19903-74 и требованиям заказчика.
Особенности проекта: сложная геометрия и высокие нагрузки
Заказчик — федеральный подрядчик, специализирующийся на возведении мостовых конструкций. Основная задача — создание сегментов 09Г2С для арок моста, способных выдерживать динамические нагрузки до 12 т/м² и температуры от -45°C до +50°C.
Технические требования:
- Точность вальцовки: погрешность не более 1 мм на длине 2 метра.
- Толщина стенки: 16 мм для основных сегментов, 12 мм для вспомогательных элементов.
- Покрытие: двухкомпонентная эпоксидная краска с толщиной слоя 120 мкм.
Наши решения:
- Материал: Сталь 09Г2С — оптимальный выбор для конструкций с высокими требованиями к прочности и свариваемости.
- Технология вальцовки: Использование 4-валкового станка с ЧПУ для плавного изгиба без микротрещин.
- Контроль геометрии: Лазерная проверка радиусов после каждого этапа обработки.
Преимущества стали 09Г2С для вальцованных сегментов
Сравним 09Г2С с альтернативными материалами:
| Параметр | Сталь 09Г2С | Сталь Ст3 | Нержавеющая сталь AISI 304 |
|---|---|---|---|
| Предел прочности | 490 МПа | 380 МПа | 520 МПа |
| Свариваемость | Отличная (без предварительного подогрева) | Удовлетворительная | Средняя (требуются спецэлектроды) |
| Коррозийная стойкость | Высокая (после покрытия) | Низкая | Высочайшая |
| Стоимость | Экономичный вариант | Бюджетный | Высокая |
Итог:Для мостовых конструкций сталь 09Г2С — золотой стандарт: сочетает прочность, доступность и простоту обработки.
Этапы производства сегментов с вальцовкой по радиусу
1. Раскрой листов
Сталь 09Г2С разрезали на листы заданных размеров с помощью газоплазменной резки. Погрешность раскроя — не более 0,5 мм.
2. Вальцовка
На 4-валковом станке выполнили гибку с постепенным увеличением радиуса. Каждый проход контролировался лазерным сканером.
3. Сварка и зачистка
Сварные швы формировались в среде аргона, после чего зачищались механическим способом для идеальной поверхности.
4. Антикоррозийная обработка
Детали обработаны грунтом цинко-эпоксидным, затем покрыты финишным слоем краски. Тест на адгезию показал 1 балл по методу решетчатого надреза.
Сферы применения сегментов 09Г2С с вальцовкой
- Мостостроение: Арки, опорные конструкции, элементы пролетов.
- Энергетика: Станины турбин, корпуса оборудования.
- Машиностроение: Детали сельхозтехники, крановые установки.
- Архитектура: Купола, витые колонны, фасадные элементы.
Почему клиенты выбирают Инвест Сталь?
- Точность: Оборудование ZLAZER гарантируют идеальную геометрию.
- Скорость: Производительность цеха — до 800 тонн металла в месяц.
Нужны сегменты 09Г2С с вальцовкой по радиусу?
Оставьте заявку на сайте или по телефону +7 (495) 188-80-44 — менеджер подготовит коммерческое предложение за 2 часа!
