Связывающие элементы из стали

Связывающие элементы из стали (стальные связи, раскосы, ригели) — это конструктивные детали каркаса здания, которые объединяют отдельные металлоконструкции в единую пространственную систему. Они обеспечивают устойчивость, жесткость и геометрическую неизменяемость стального каркаса при действии вертикальных и горизонтальных нагрузок.

Такие элементы работают совместно с колоннами, балками, фермами и ригелями, перераспределяя усилия между частями конструкции. Связи выполняются из угловой стали, профильных труб, полосы или швеллеров, подбираемых по сечению в соответствии с расчетом и проектной документацией.

Назначение связывающих стальных элементов

Основная задача связывающих элементов — превратить набор отдельных рам, ферм и балок в единый устойчивый каркас, способный воспринимать ветровые, снеговые и эксплуатационные нагрузки без потери формы и устойчивости.

• Объединение плоских элементов (рам, ферм, стеновых панелей) в пространственную систему.
• Повышение жесткости и устойчивости сжатых и сжато-изогнутых элементов каркаса.
• Ограничение прогибов и смещений в плоскости и из плоскости рам и ферм.
• Перераспределение нагрузок от ветра, оборудования и технологических воздействий между элементами каркаса.

Основные типы связывающих элементов

В стальных каркасах зданий применяются разные виды связей и связывающих элементов, которые подбираются в зависимости от схемы здания, высоты, пролета и требований к свободным проемам.

• Горизонтальные связи — обеспечивают работу каркаса как жесткого диска, препятствуют скручиванию и смещению элементов из плоскости.
• Вертикальные связи — устанавливаются между колоннами и по стойкам ферм для повышения устойчивости и ограничения расчетной длины элементов.
• Раскосы (Х‑образные, V‑образные, одиночные) — стержни, работающие на растяжение или растяжение-сжатие, формируют связевые панели.
• Ригели и связевые балки — служат для объединения колонн и ферм, образуя жесткие пояса каркаса.

Конструкция и материалы стальных связывающих элементов

Связывающие элементы изготавливаются из уголков, профильных труб, полосовой стали, швеллеров и других видов стального проката. Конструктивное решение зависит от расчетных усилий, длины пролета и требований к свободным проемам внутри здания.

• Стержни связей из уголка или профильной трубы с узлами крепления на болтах или сварке.
• Косынки и фасонки для соединения связей с колоннами, фермами и балками, обеспечивающие передачу усилий.
• Комбинированные элементы, сочетающие сварные узлы и болтовые соединения для удобства сборки и разборки.
• Антикоррозийная защита — грунтовки, эмали или цинконаполненные покрытия, соответствующие условиям эксплуатации.

Изготовление связывающих элементов из стали на заказ

Связывающие элементы производятся по рабочим чертежам, КМ и КМД, а также по техническим заданиям, где указаны схема расположения связей, усилия и требования к сечениям. На основе исходных данных подбираются типы связей, сечения стержней, узлы крепления и выполняется спецификация металлопроката.

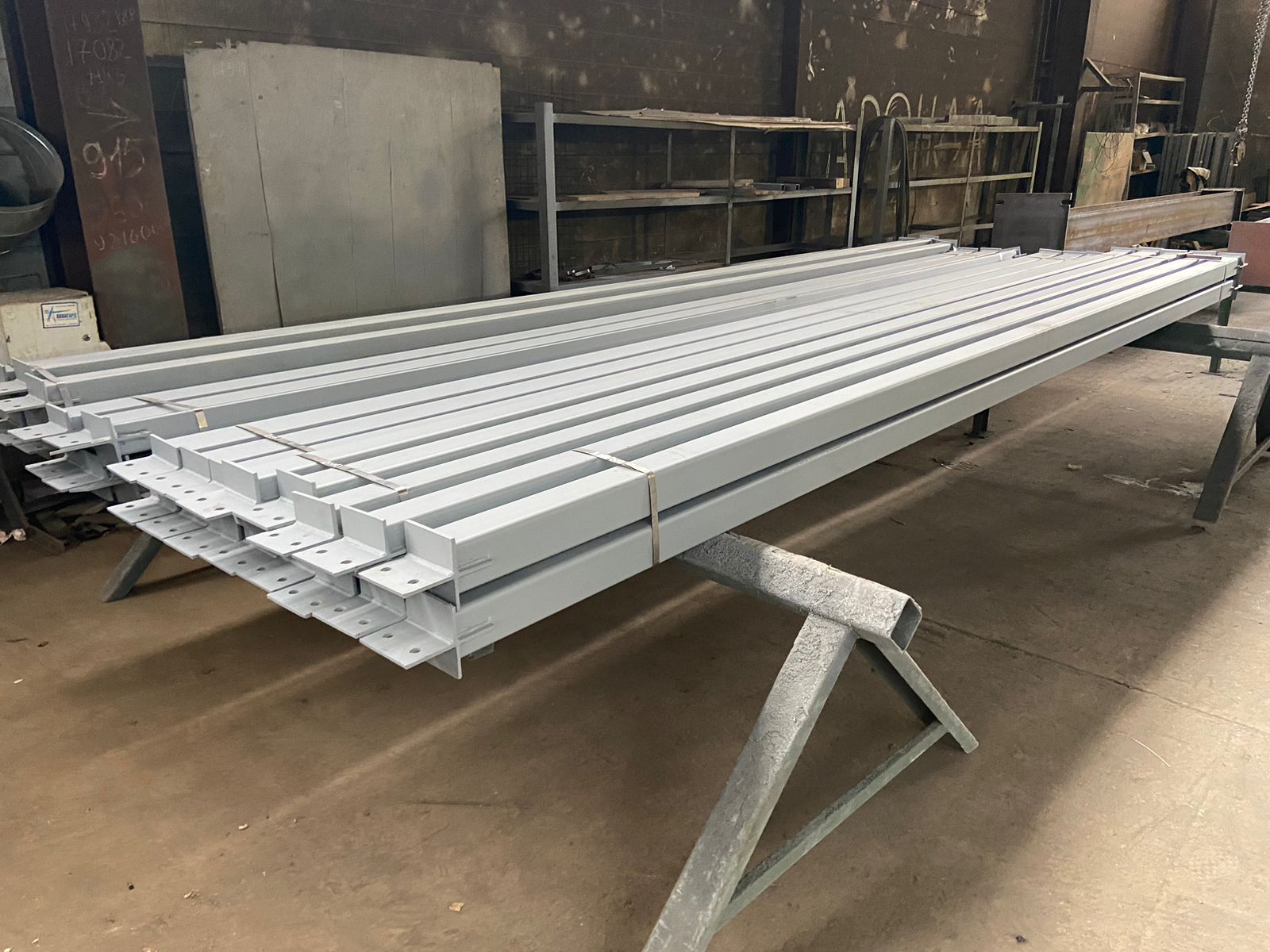

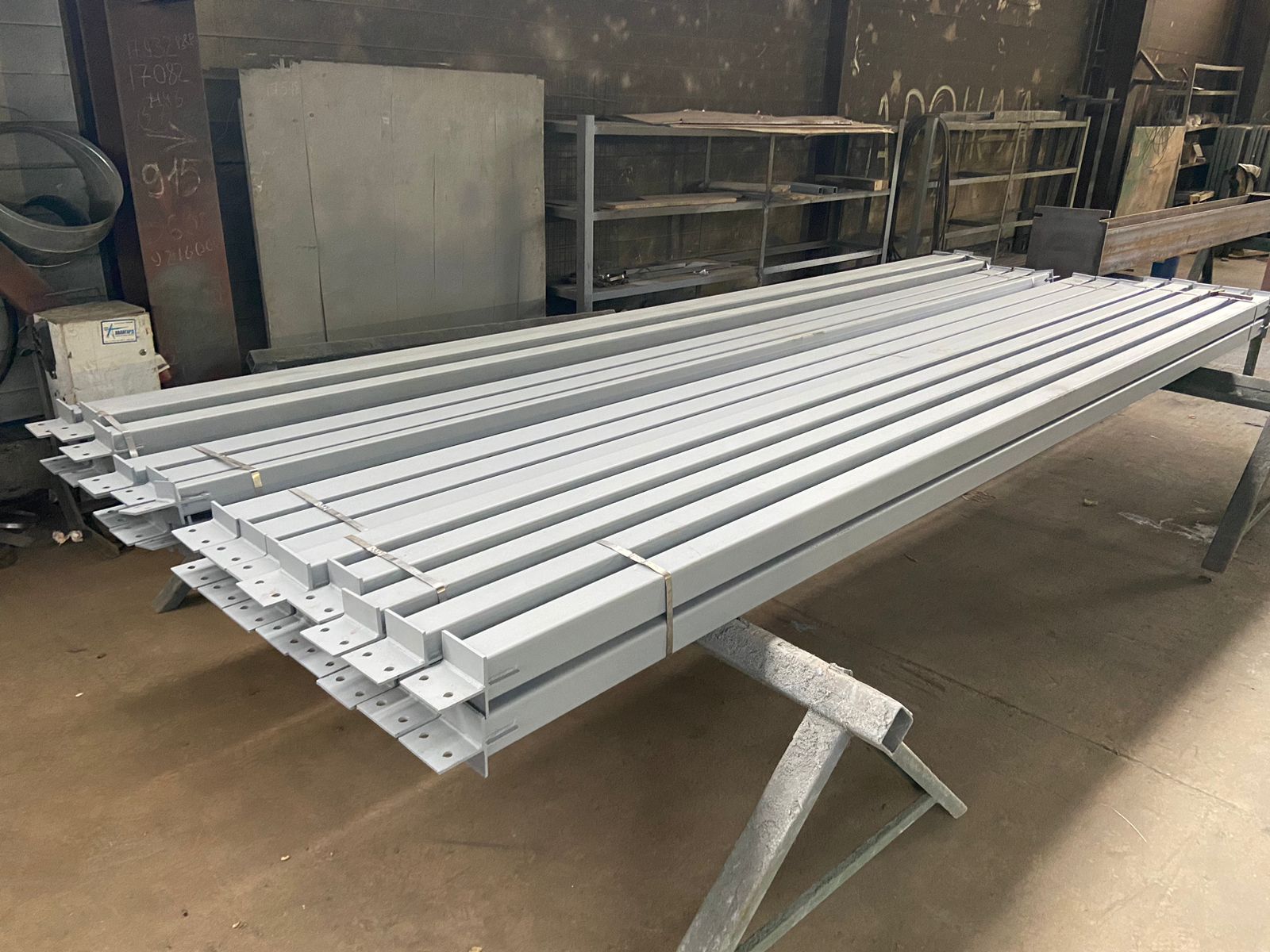

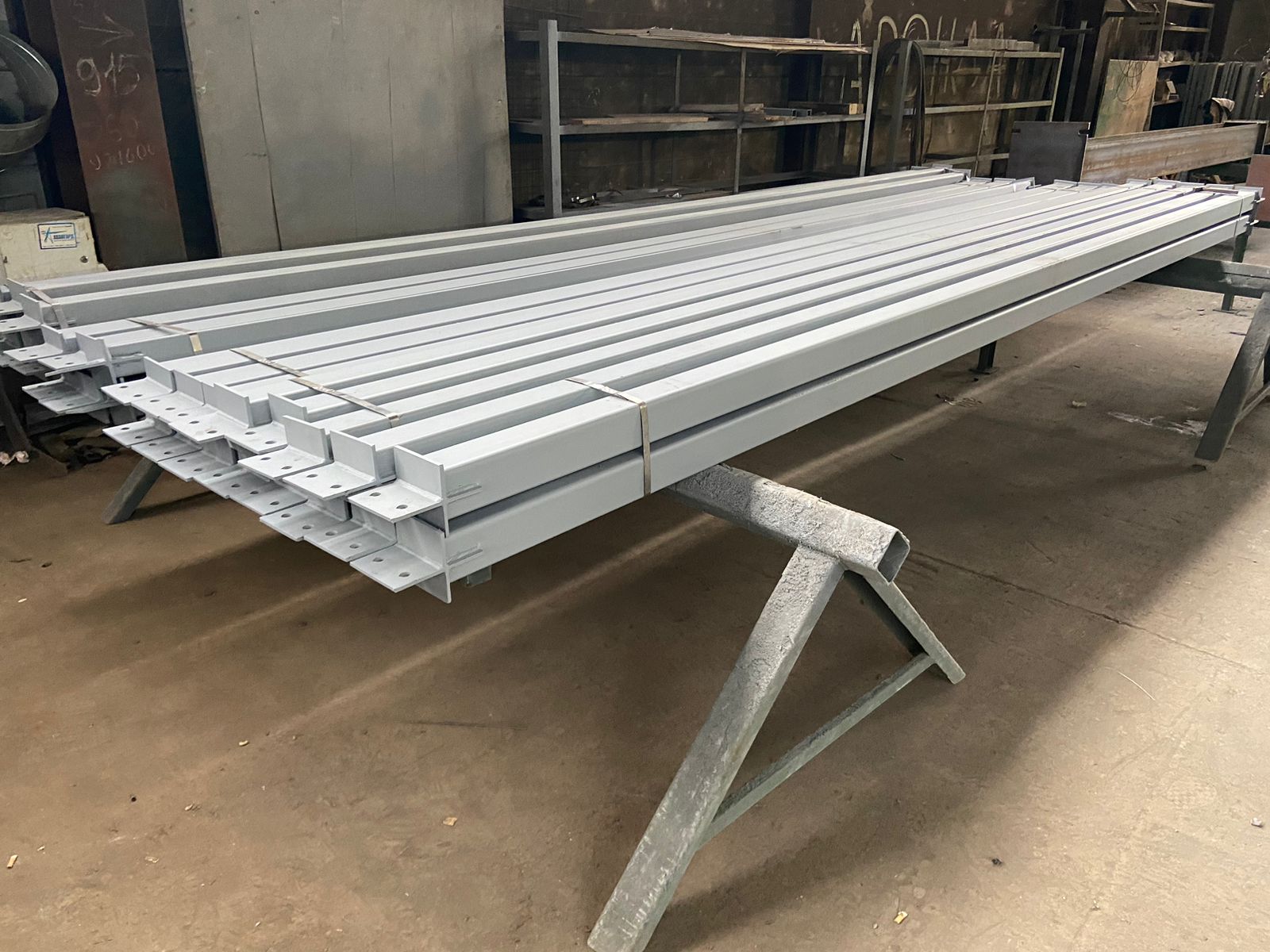

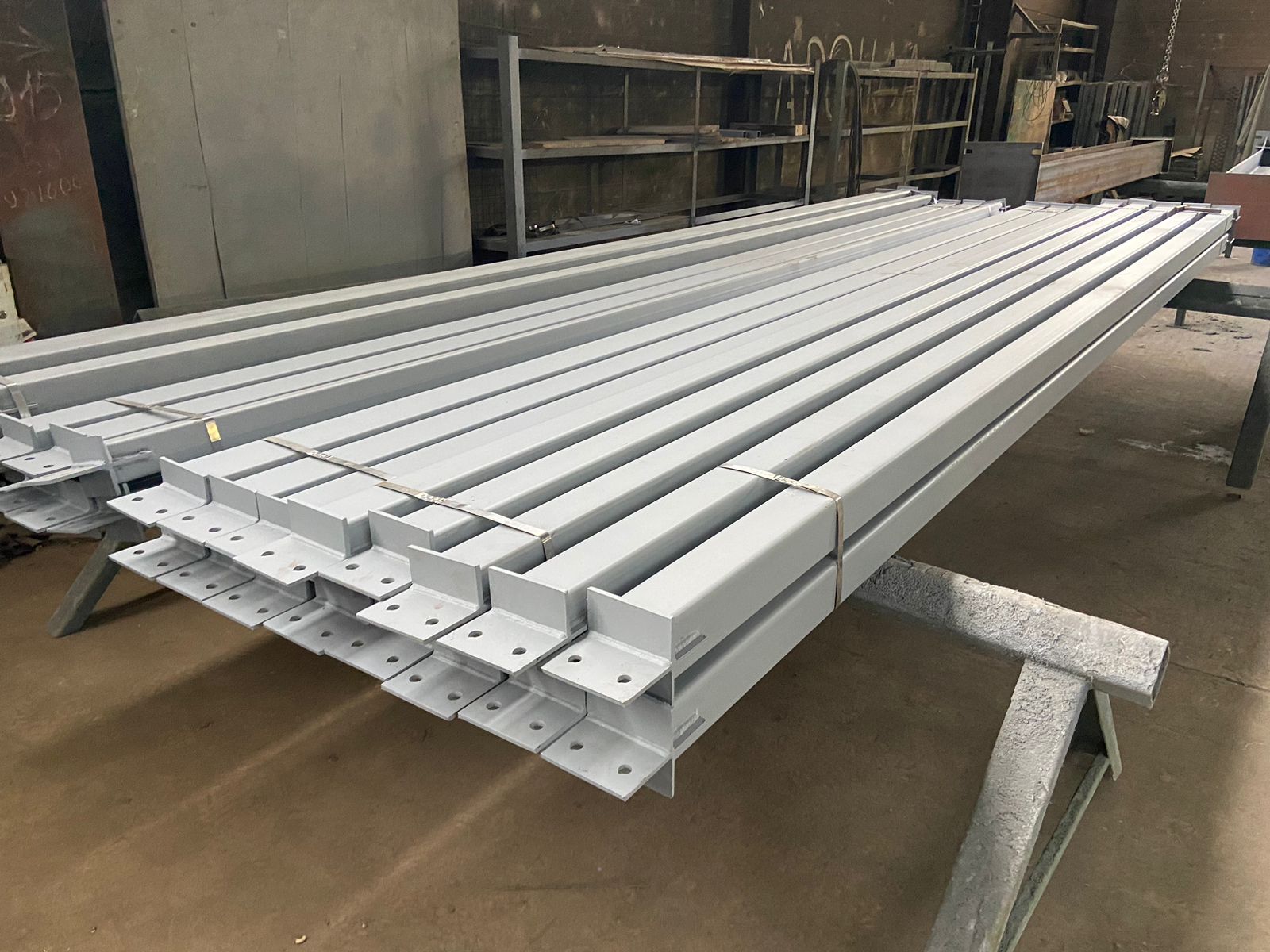

Изготовление включает раскрой, сверление и подготовку деталей, сборку узлов, сварку и контроль качества, после чего готовые стальные связи комплектуются по связевым блокам и отгружаются на объект. Такой подход обеспечивает точную геометрию, повторяемость размеров и надежную работу связевых систем на протяжении всего срока службы здания.
