Инвест Сталь успешно завершила проект по изготовлению закладных гильз ЭОМ
Наша компания Инвест Сталь завершила масштабный заказ для строительства нового участка метрополитена в Московской области. В рамках проекта мы изготовили 120 стальных гильзопакетов (закладных гильз ЭОМ) диаметром от 300 до 800 мм с усиленной конструкцией. Каждая гильза прошла многоэтапный контроль качества, включая проверку на устойчивость к давлению грунта и вибрациям. Проект был сдан на 3 дня раньше срока, что подтвердило нашу репутацию надежного партнера в сфере инфраструктурного строительства.
Детали проекта: требования и решения
Заказчик — ведущий строительный холдинг России, реализующий проект метрополитена с повышенными требованиями к безопасности. Основная задача — защита коммуникаций от деформаций, вызванных динамическими нагрузками грунта и подвижками.
Технические вызовы:
- Давление на гильзы до 8 т/м² из-за сложного геологического разреза.
- Необходимость обеспечить герметичность в условиях высокого уровня грунтовых вод.
- Срок службы гильз — не менее 50 лет без потери эксплуатационных свойств.
Наши инженерные решения:
- Материал: Сталь марки 10ХСНД с трехслойным антикоррозийным покрытием (термодиффузионное цинкование + эпоксидная смола). Толщина стенки гильз — 12 мм.
- Конструкция: Ребра жесткости с шагом 150 мм для равномерного распределения нагрузок.
- Герметизация: Фланцевые соединения с резиновыми уплотнителями, выдерживающими давление до 1,6 МПа.
- Дополнительно: Тестирование на ударопрочность (методом свободного падения груза массой 50 кг с высоты 2 м).
Почему клиент выбрал закладные гильзы ЭОМ?
Стальные гильзопакеты ЭОМ превзошли альтернативные варианты по ключевым параметрам. Например, полимерные гильзы не выдерживали нагрузок свыше 3 т/м², а гофрированные трубы не обеспечивали достаточной герметичности.
Преимущества стальных гильз ЭОМ:
- Ударная прочность: Выдерживают точечные нагрузки до 15 кН без деформации.
- Температурная стойкость: Сохраняют свойства в диапазоне от -60°C до +150°C.
- Совместимость: Адаптированы под все типы трубопроводов (сталь, чугун, ПНД).
- Мы единственная компания производящая закладные гильзопакеты в Москве и Московской области!
Как мы работаем: этапы реализации проекта
1. Аудит и проектирование
Перед запуском производства наши специалисты провели геотехнические исследования, включая анализ грунта и расчет нагрузок. Это позволило точно определить параметры гильз: длину, толщину стенки, расположение ребер жесткости.
2. Производство
Гильзы изготавливались на ЧПУ-станках с ЧПУ-управлением, что обеспечило точность размеров до 0,1 мм. После резки и сборки каждая деталь прошла обработку в дробеструйной камере для удаления микродефектов.
3. Контроль качества
- УЗИ-дефектоскопия: Проверка сварных швов на отсутствие трещин.
- Гидравлические испытания: Давление 2,5 МПа в течение 30 минут.
- Паспортизация: На каждую гильзу оформлен паспорт с указанием характеристик и результатов тестов.
4. Логистика

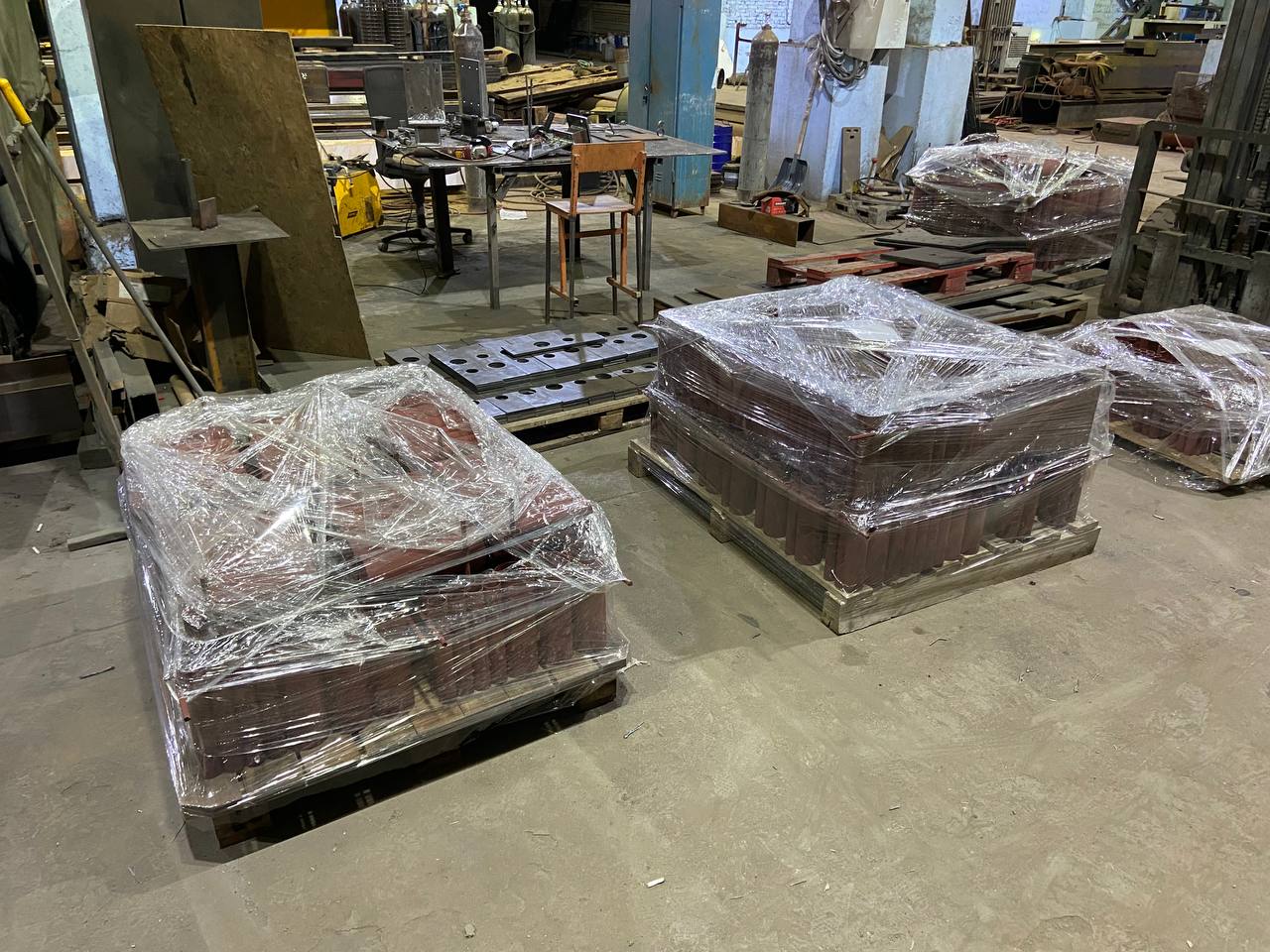

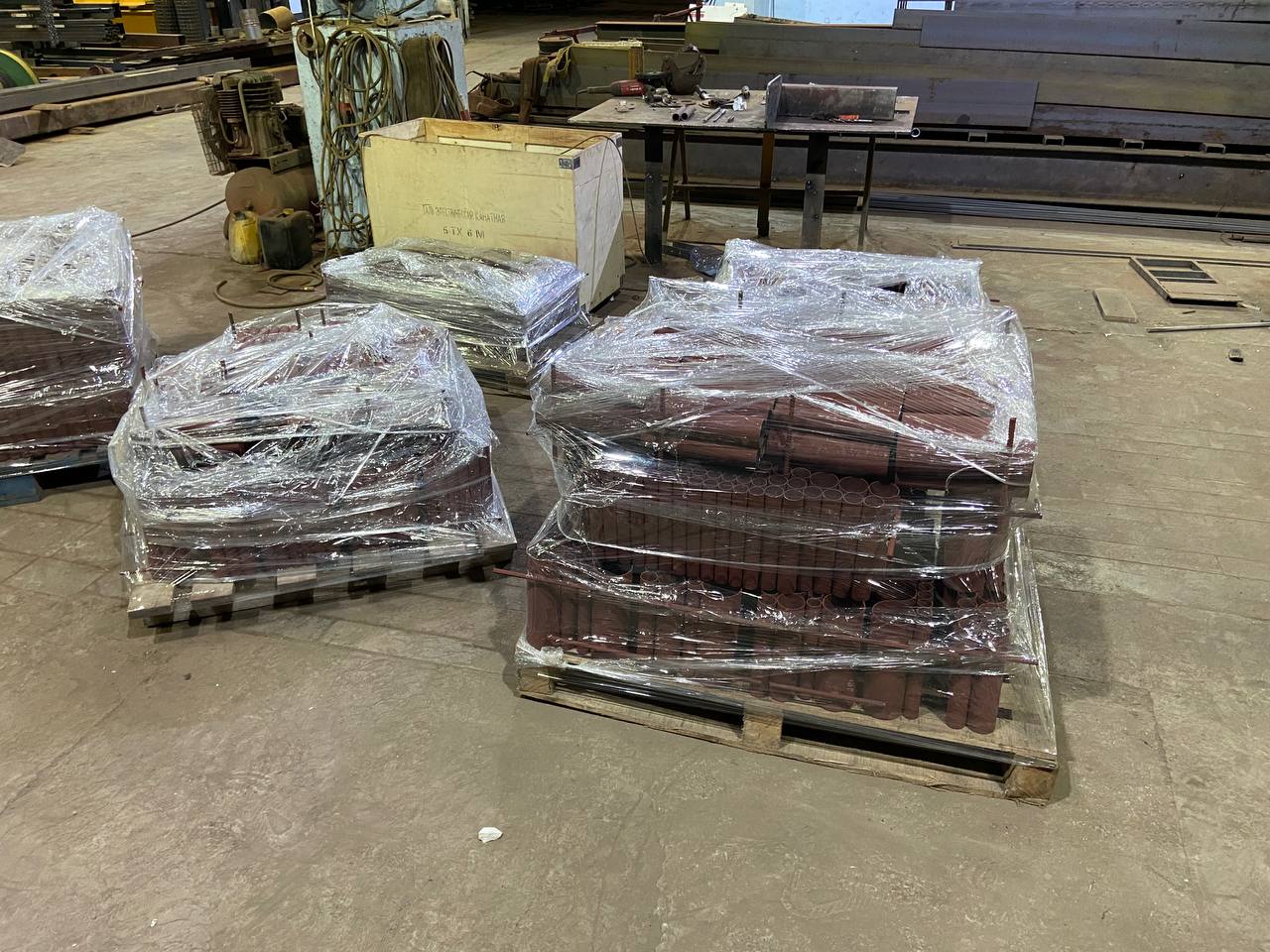

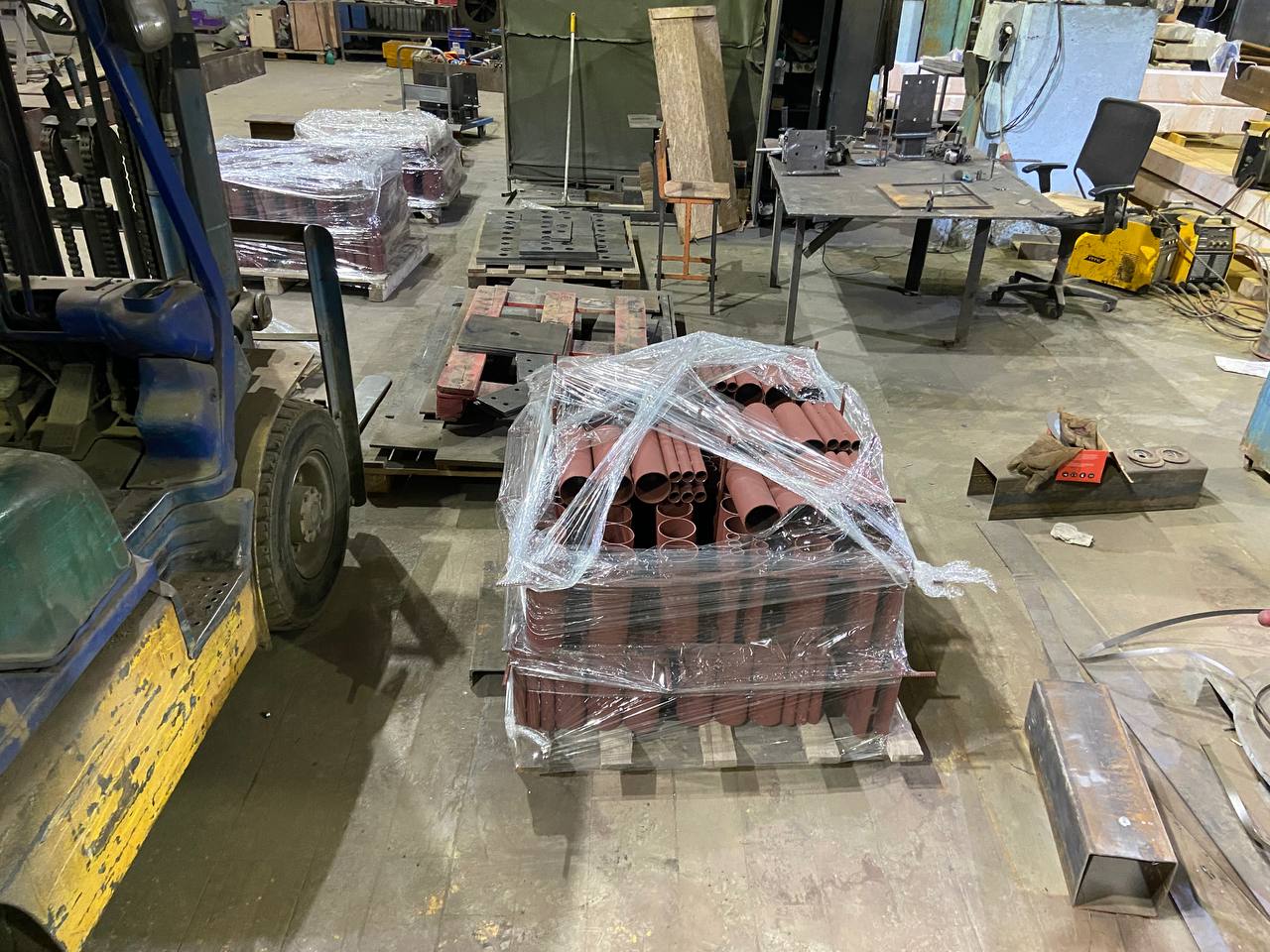

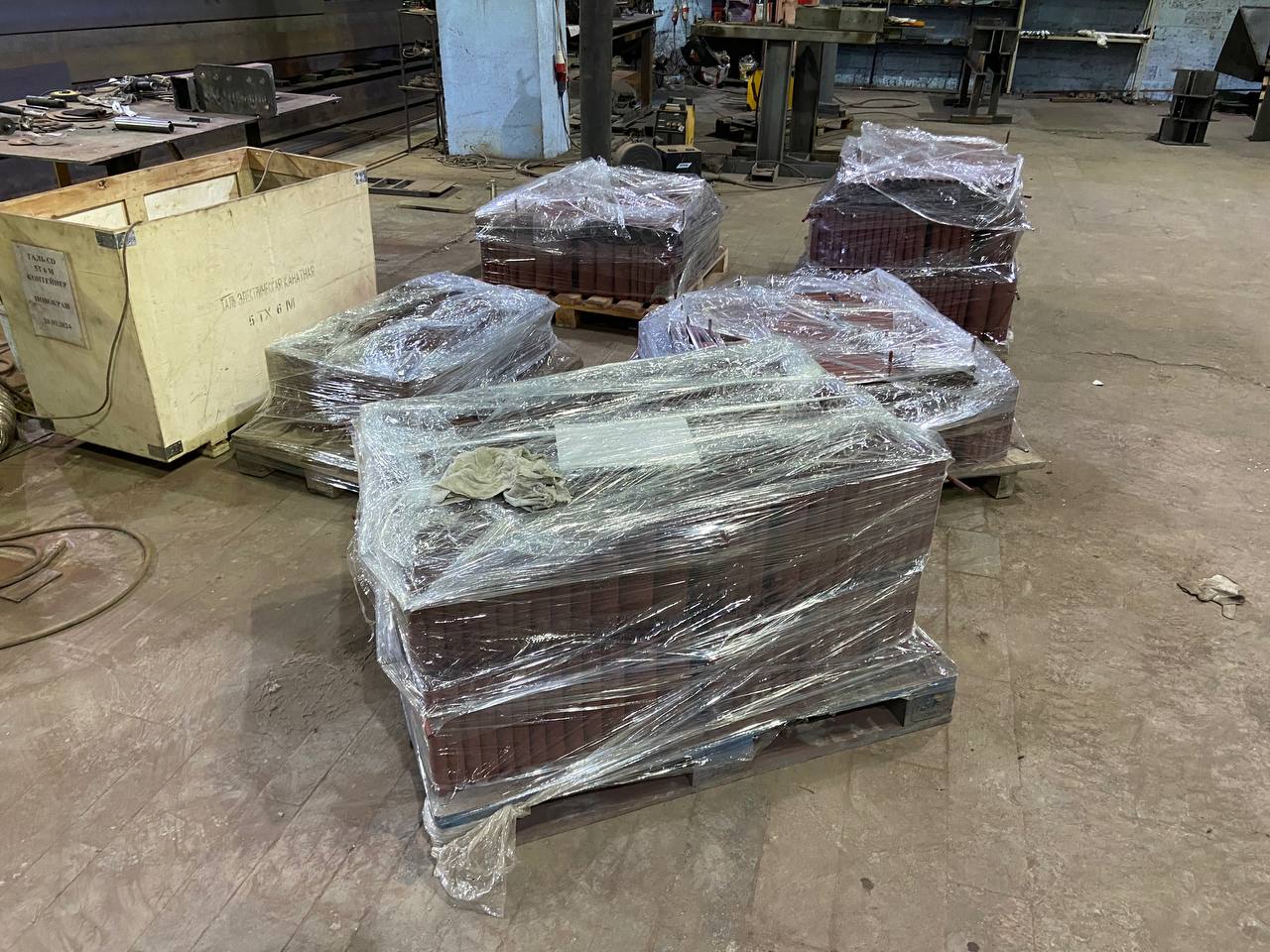

Партия доставлена спецтранспортом и упакована на паллетах.
Сферы применения закладных гильз ЭОМ в этом проекте
Гильзопакеты установлены в ключевых узлах метрополитена:
- Тоннели: Защита водопроводов и кабельных сетей от смещения грунта.
- Станции: Прокладка систем вентиляции и пожаротушения.
- Переходы через автодороги: Герметичные гильзы для коммуникаций под проезжей частью.
Почему Инвест Сталь — ваш надежный партнер?
- Опыт: Более 15 лет на рынке металлоконструкций.
- Технологии: Собственный цех с оборудованием ZLAZER и проверенными поставщиками стали.
Нужны закладные гильзы ЭОМ для вашего проекта?
Оставьте заявку на сайте или по телефону +7 (495) 188-80-44 — наш инженер бесплатно рассчитает оптимальные параметры гильзопакетов под ваш объект!
