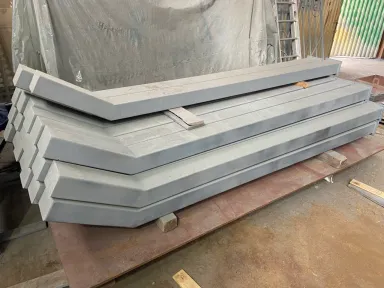

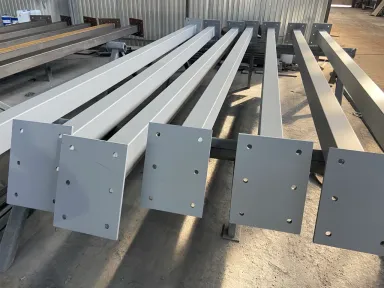

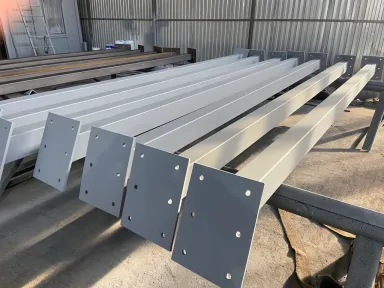

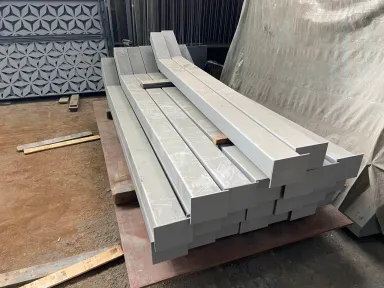

Элементы свода — это металлические детали, из которых формируется несущий каркас сводчатой или арочной конструкции. Они воспринимают усилия сжатия, изгиба и распора, передавая нагрузки на опоры и обеспечивая пространственную жесткость перекрытия или покрытия. От точности изготовления и качества таких элементов зависит надежность свода и срок службы всего сооружения.

Металлические элементы свода применяются в промышленных и гражданских зданиях, ангарах, складах, спортивных сооружениях и архитектурных объектах со сложной геометрией. За счет индивидуального проектирования и производства по чертежам можно реализовывать цилиндрические, крестовые, волнистые и другие типы сводов. Это открывает возможности для создания больших пролетов, выразительной архитектуры и оптимизации расхода материалов.

Назначение и области применения элементов свода

Основное назначение элементов свода — сформировать несущую форму покрытия или перекрытия и обеспечить передачу нагрузок на колонны, стены или рамы. Металлический каркас свода позволяет равномерно распределять нагрузки по криволинейной схеме и снижать концентрацию напряжений, по сравнению с традиционными балочными системами. Это особенно выгодно при большепролетных покрытиях и объектах с высокими требованиями к внутреннему пространству.

Элементы свода применяются в покрытиях промышленных цехов, складов, торговых и выставочных залов, спортивных арен, транспортных и логистических комплексов. Сводчатые металлоконструкции используются также в архитектурных объектах, где важны выразительные формы и свободные планировки. Различные типы сводов — цилиндрические, крестовые, волнистые, оболочки — формируются за счет правильной компоновки отдельных металлических элементов.

• Покрытия промышленных зданий и цехов с большими пролетами.
• Складские и логистические комплексы, ангары и терминалы.
• Спортивные и выставочные сооружения, залы и павильоны.
• Арочные и сводчатые конструкции в общественных и коммерческих зданиях.
• Архитектурные объекты со сложной криволинейной геометрией перекрытий.

Основные виды металлических элементов свода

Металлический сводчатый каркас обычно состоит из несущих арок или ребер, продольных и поперечных связей, поясов, ферм и дополнительных усиливающих элементов. В зависимости от типа свода применяются цилиндрические, складчатые, волнистые или оболочечные схемы, каждая из которых требует своего набора деталей. Элементы могут быть выполнены из двутавров, швеллеров, профильных труб или сварных коробчатых сечений.

Для тонкостенных сводов-оболочек и легких конструкций используются изогнутые профили и гнутые элементы, которые задают форму оболочки. В тяжелонагруженных конструкциях применяются мощные пространственные рамы и ферменные системы. Такой набор вариантов позволяет подобрать оптимальное решение для конкретных нагрузок, пролетов и архитектурных требований.

Материалы и сечения для элементов свода

Для элементов свода чаще всего используют конструкционные стали с хорошей свариваемостью и достаточной прочностью. Применяются горячекатаные профили (двутавры, швеллеры, уголки), сварные коробчатые сечения и профильные трубы. Выбор сечения зависит от пролета, нагрузок, типа свода и архитектурных требований к внешнему виду конструкции.

В сводчатых оболочках и легких покрытиях используются более тонкие профили и гнутые элементы, позволяющие формировать плавные криволинейные формы. Для агрессивных сред и повышенных требований к долговечности применяют оцинкованные или окрашенные конструкции, а также специальные стали. Расчет сечений выполняется с учетом комбинаций нагрузок и особенностей работы сводчатых систем преимущественно на сжатие.

• Горячекатаные профили (двутавры, швеллеры, уголки) для основных несущих элементов.
• Профильные трубы для легких и архитектурно выразительных сводчатых каркасов.
• Сварные коробчатые сечения для элементов с высокими требованиями к жесткости.
• Гнутые и изогнутые профили для оболочек и сложных криволинейных сводов.
• Защитные покрытия (цинк, лакокраска) для повышения коррозионной стойкости.

Этапы изготовления элементов свода

Изготовление элементов свода начинается с разработки конструкторской документации: моделируется геометрия свода, рассчитываются усилия и подбираются сечения. На основе модели формируются рабочие чертежи для каждого элемента — арок, ребер, ферм, связей и узловых деталей. Это позволяет заранее продумать стыковку элементов и технологию их соединения.

Далее выполняется раскрой металлопроката, гибка или вальцовка изогнутых элементов, сверление отверстий и сварка узлов. Готовые детали проходят контроль геометрии, качества сварных швов и соответствия чертежам. После нанесения защитных покрытий элементы свода маркируются и комплектуются по осям и участкам, что упрощает дальнейшую сборку в каркас.

Проектирование свода и расчет несущих элементов.

• Подготовка чертежей арок, ферм, связей и узловых деталей.
• Раскрой, гибка или вальцовка, сварка и мехобработка элементов.
• Контроль геометрии, швов, отверстий и привязочных размеров.
• Нанесение защитных покрытий, маркировка и комплектация для поставки.

Преимущества металлических элементов свода

Металлические элементы свода позволяют создавать легкие и одновременно прочные покрытия с большими пролетами. Работа свода преимущественно на сжатие и рациональная форма уменьшают расход материала по сравнению с традиционными плоскими перекрытиями. Это делает сводчатые конструкции привлекательными для промышленных и общественных зданий, где важна эффективность и архитектурная выразительность.

Повторяемость элементов свода повышает степень индустриализации: можно выпускать типовые арки, фермы и сегменты, а затем комбинировать их в разные схемы. Это упрощает производство, сокращает сроки изготовления и повышает точность геометрии. Для заказчика это означает снижение эксплуатационных рисков и стабильность характеристик перекрытия на протяжении всего срока службы.

• Возможность перекрытия больших пролетов с меньшим расходом стали.
• Высокая пространственная жесткость и устойчивость конструкции.
• Индустриальность за счет повторяемых элементов и унификации узлов.
• Архитектурная выразительность сводчатых и арочных форм.
• Гибкость решений по типам сводов и компоновке металлоконструкций.

Факторы, влияющие на стоимость элементов свода

Стоимость элементов свода зависит от типа сводчатой системы, пролета, высоты подъема, выбранных сечений и марки стали. Большие пролетные системы и сложные оболочки требуют более тщательного проектирования и применения усиленных сечений, что увеличивает цену. Важную роль играют также объем партии и степень унификации элементов — типовые решения обычно обходятся дешевле.

На цену влияют требования к точности геометрии, видам контроля (включая неразрушающий), качеству защитных покрытий и уровню детализации узлов. При подготовке коммерческого предложения учитываются также логистика, масса партий и необходимость разбивки элементов по грузовым габаритам. Предоставление подробного технического задания и исходных данных по своду позволяет оптимизировать конструкцию и бюджет.

• Пролет и геометрия свода (подъем, кривизна, тип схемы).
• Тип и сечения профилей, марка стали.
• Сложность узлов и количество различных типоэлементов.
• Требования к контролю, покрытиям и документации.
• Объем заказа и степень повторяемости элементов.

Как заказать элементы свода из металла

Чтобы заказать элементы свода из металла, необходимо подготовить проект или техническое задание с указанием схемы свода, пролета, нагрузок, типа профилей и требований к материалам. На основе этих данных выполняется конструктивный расчет, подбираются сечения и формируется перечень элементов: арки, ребра, фермы, связи, узлы. Это позволяет составить точную спецификацию и рассчитать стоимость.

После согласования технических параметров и коммерческих условий элементы свода запускаются в производство. Готовые детали проходят контроль качества, маркируются и комплектуются по осям и захваткам, затем доставляются на объект заказчика. Такой подход помогает быстро сформировать сводчатый каркас, снизить количество доработок на площадке и обеспечить надежность будущего перекрытия или покрытия.

1. Подготовьте чертежи сводчатой конструкции или техническое задание с основными параметрами.
2. Передайте данные для расчета несущей способности и подбора металлических элементов свода.
3. Согласуйте типы сечений, материалы, объемы и требования к контролю и покрытиям.
4. Запустите изготовление элементов свода и при необходимости организуйте приемку на заводе.
5. Получите комплект металлических элементов свода, готовых к сборке в несущий каркас перекрытия или покрытия.
