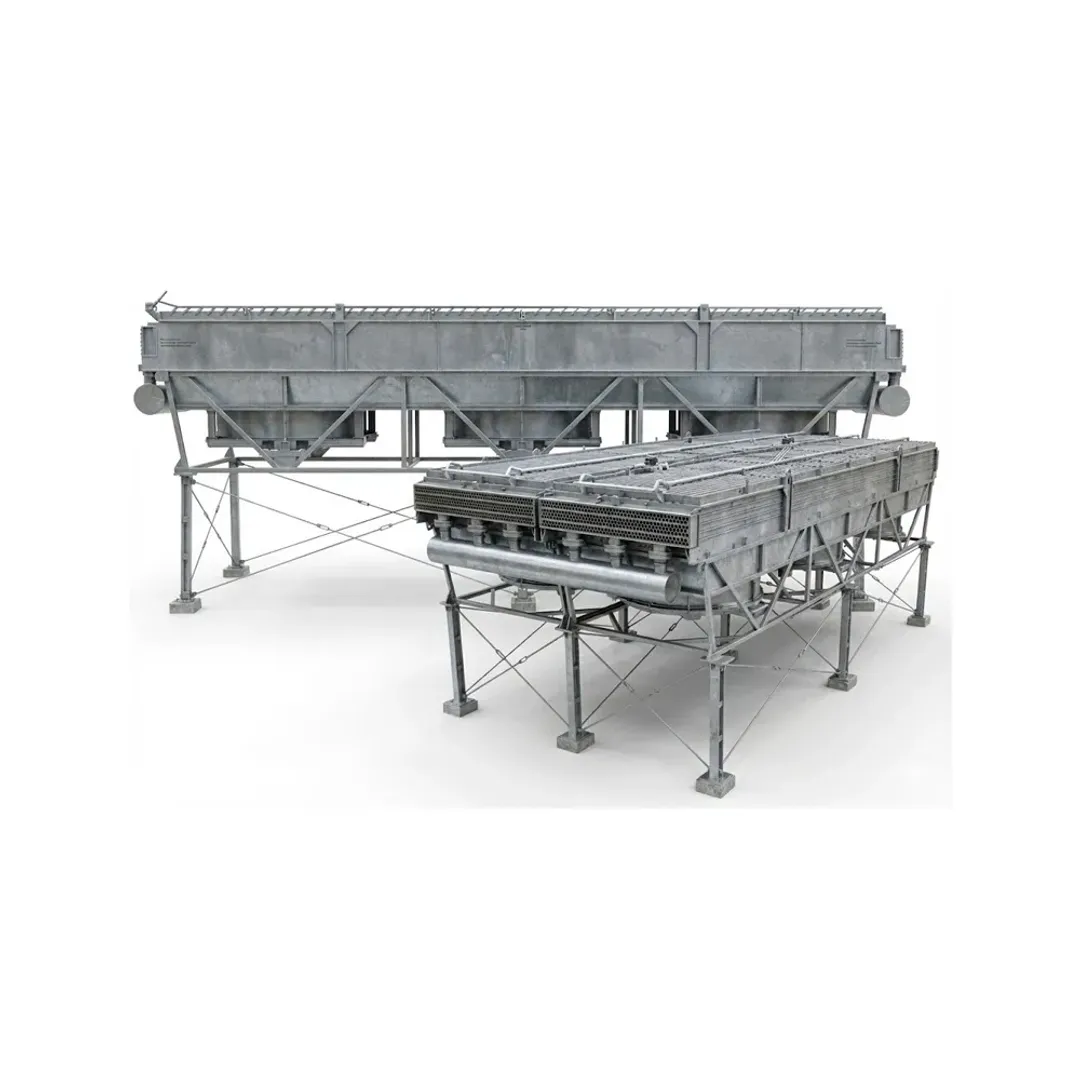

Горизонтальные блочные аппараты воздушного охлаждения
Горизонтальные блочные аппараты воздушного охлаждения (АВО) применяются для охлаждения и конденсации парообразных, газообразных и жидких сред в нефтеперерабатывающей, нефтехимической и газовой отраслях. Такие решения обеспечивают стабильность технологических процессов без использования водяных систем охлаждения.
Аппараты снижают эксплуатационные расходы и полностью исключают потребление воды. Они эффективно решают задачи перегрева сырья на нефтеперерабатывающих заводах и компрессорных станциях. В ООО «Инвест Сталь» вы можете заказать горизонтальный блочный АВО, полностью адаптированный под ваши условия эксплуатации — давление, температуру, состав среды и климатические особенности площадки.
Устройство и принцип работы
Конструкция аппарата включает горизонтально расположенные трубные секции с оребрёнными биметаллическими трубами, установленные на прочной металлической раме. Охлаждающий воздух подаётся снизу вверх через теплообменный пакет осевыми вентиляторами, обеспечивая эффективный отвод тепла от рабочей среды. Для удобства транспортировки и монтажа секции поставляются в блочной компоновке. По ТУ 3612-006-51712587-2011 возможна комплектация жалюзийными регуляторами, системами рециркуляции воздуха и другими опциями.
Работа аппарата основана на конвективном теплообмене: тепло от горячей среды, движущейся внутри труб, передаётся атмосферному воздуху. На НПЗ такие АВО охлаждают сырую нефть перед сепарацией, минимизируя унос примесей. В газовой отрасли — конденсируют пары после компрессоров, повышая эффективность технологического цикла. В ООО «Инвест Сталь» вы можете заказать как полностью собранный аппарат, так и поставку отдельными узлами для интеграции в существующую систему.
- Теплообменные секции: из накатных оребрённых труб с коэффициентом оребрения 9–22, обеспечивающим максимальную площадь теплоотдачи;
- Вентиляторная часть: осевые вентиляторы диаметром до 2800 мм, мощностью 13–16 кВт, частотой вращения 400–500 об/мин;
- Каркас: стальная, коррозионно-стойкая конструкция с опорами для установки на технологической площадке.
Технические характеристики
Параметр | Значение |
|---|---|
Площадь теплообмена | от 600 до 6895 м² |
Условное давление | 0,6–16,0 МПа |
Температура среды | до +300°C |
Коэффициент оребрения | 9; 14,6; 18,5; 20; 22 |
Количество секций | 2–6 и более |
Примечание: Все параметры подбираются индивидуально под ваш проект. В ООО «Инвест Сталь» предусмотрена комплектация системами рециркуляции воздуха для эксплуатации в зимний период.
Преимущества блочной конструкции
Блочная компоновка упрощает транспортировку крупногабаритных аппаратов и позволяет собирать их непосредственно на площадке, сокращая сроки ввода в эксплуатацию. Горизонтальное расположение труб снижает риск рециркуляции нагретого воздуха по сравнению с вертикальными аналогами. Высокий коэффициент оребрения обеспечивает высокую теплоотдачу без увеличения габаритов.
На практике это даёт на 20–30% меньше простоев при техобслуживании благодаря удобному доступу к вентиляторам и трубным пучкам. В нефтехимии такие АВО полностью заменяют градирни, экономя до 100% воды. Для регионов с ограниченными водными ресурсами — это оптимальное решение. В ООО «Инвест Сталь» вы можете заказать аппарат с дополнительным оборудованием: частотными преобразователями, системами автоматики, антикоррозийными покрытиями.
- Экономия ресурсов: полный отказ от водяного охлаждения — расходуется только электроэнергия на привод вентиляторов;
- Надёжность: защита от переохлаждения в зимний период за счёт жалюзи и узлов рециркуляции;
- Гибкость поставки: индивидуальный подбор материалов, секций и комплектации под давление до 16 МПа.
Области применения в промышленности
Горизонтальные блочные АВО устанавливают на НПЗ для охлаждения сырой нефти, бензина и дизельного топлива перед фракционированием. В нефтехимии они конденсируют пары этилена и пропилена. В газовой отрасли — охлаждают газ после компрессоров для снижения влажности и предотвращения гидратообразования. Блочная конструкция идеально подходит для модульных установок на удалённых объектах.
Например, на компрессорной станции АВО снижает температуру газа с 80 °C до 40 °C, удаляя избыточную влагу и обеспечивая безопасную транспортировку по трубопроводу. В смежных отраслях аппараты применяются в схемах охлаждения химических реакторов. В ООО «Инвест Сталь» вы можете заказать инженерный расчёт, подбор типоразмера и поставку оборудования под ваш конкретный объект.
Сравнение с другими типами АВО
Тип АВО | Расположение труб | Преимущества | Ограничения |
|---|---|---|---|
Горизонтальный блочный | Горизонтальное | Компактность, простота монтажа, модульность | Требует защиты от снега в зимний период |
Вертикальный | Вертикальное | Лучшая естественная вентиляция | Большие габариты, сложность транспортировки |
Зигзагообразный | Зигзаг | Подходит для высоких давлений | Сложный монтаж и обслуживание |
