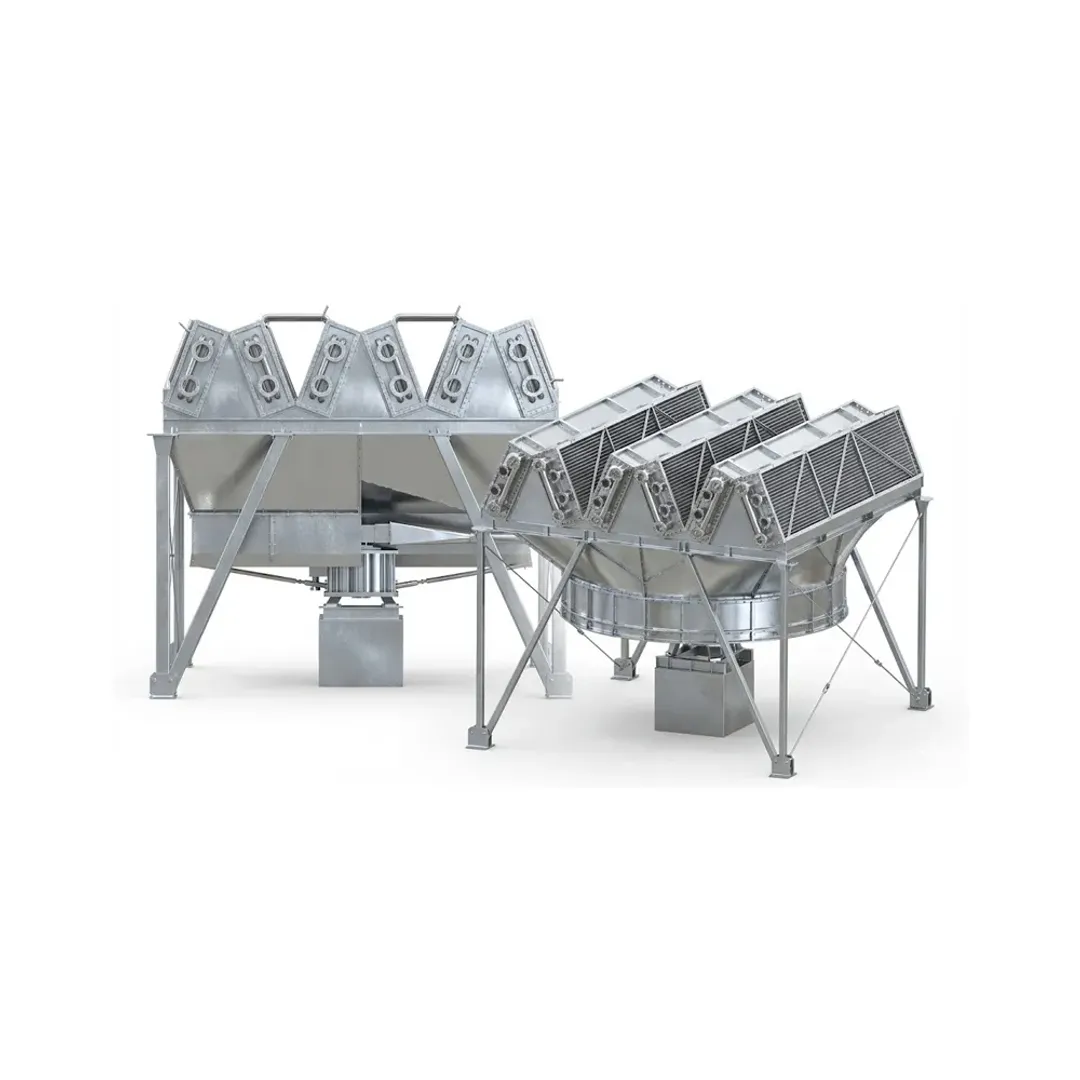

АВО зигзагообразные типа АВЗ

Зигзагообразные аппараты воздушного охлаждения типа АВЗ применяются для охлаждения и конденсации газообразных, парообразных и жидких сред в нефтепереработке, нефтехимии, газовой и смежных отраслях промышленности. Они подходят для работы в условиях широкого диапазона температур окружающего воздуха и переменных нагрузок процесса.

В конструкции используется несколько трубных секций из оребренных биметаллических труб, установленных под острым углом и образующих компактную зигзагообразную схему. Такое решение позволяет уменьшить площадь застройки, упростить монтаж и обеспечить эффективный теплообмен.

Назначение и область применения АВЗ

Аппараты воздушного охлаждения зигзагообразного типа АВЗ предназначены для отвода теплоты при охлаждении и конденсации паро‑газовых и жидких продуктов в технологических схемах. Оборудование применяется на установках подготовки и переработки нефти, газа, в нефтехимических и газохимических производствах, а также на смежных объектах. За счет использования атмосферного воздуха в качестве охлаждающей среды снижаются эксплуатационные затраты и отпадает необходимость в оборотной водной системе.

Зигзагообразное расположение трубных секций позволяет разместить значительную площадь теплообмена на относительно небольшом фундаментном пятне. Это особенно важно при модернизации действующих площадок, где свободное пространство ограничено. В нашей компании можно заказать как типовые аппараты АВЗ, так и оборудование по индивидуальным требованиям к производительности, давлению, температуре и климатическому исполнению.

• Охлаждение газов и паров – применение на газоперерабатывающих и компрессорных станциях, установках стабилизации углеводородов.
• Конденсация паро‑газовых смесей – в схемах ректификации, улавливания легких фракций и утилизации паров.
• Охлаждение жидких продуктов – нефть, конденсат, фракции переработки и другие технологические среды в замкнутых контурах.

Конструктивные особенности зигзагообразных аппаратов

Зигзагообразный аппарат воздушного охлаждения состоит, как правило, из шести теплообменных секций с оребренными биметаллическими трубами, уложенными в несколько рядов и установленными под острым углом друг к другу. Секции монтируются на металлической опорной конструкции, а приводы и рабочие колеса вентиляторов размещаются на отдельной раме под теплообменной поверхностью. Воздух направляется вентиляторами через межтрубное пространство, обеспечивая интенсивный обдув и эффективный отвод теплоты от продукта.

Отличительная особенность АВЗ – компактная зигзагообразная компоновка секций, которая уменьшает длину аппарата по сравнению с линейными решениями и позволяет гибко вписать оборудование в существующую планировку. В зависимости от условий проекта могут применяться различные варианты оребрения, схемы обвязки, количество вентиляторных секций и тип приводов. В нашей компании можно заказать аппараты с учетом требуемого давления продукта, типа среды, климатической зоны и специфики монтажа на площадке.

• Теплообменные секции – биметаллические оребренные трубы, уложенные в 4, 6 или 8 рядов, с оптимизированной площадью поверхности теплообмена.
• Опорная металлоконструкция – рамы и стойки для установки секций на проектной отметке с учетом нагрузок и требований к обслуживанию.
• Вентиляторные блоки – 1–3 колеса вентиляторов под каждой группой секций, создающие направленный поток воздуха через межтрубное пространство.

АВЗ с рециркуляцией нагретого воздуха

Модификации АВЗ с рециркуляцией нагретого воздуха (АВЗ‑Р, 1АВЗ‑Р и др.) дополнительно оснащаются устройствами, позволяющими частично возвращать подогретый в секциях воздух обратно во входной поток. Такая схема предотвращает переохлаждение продукта в зимний период и помогает поддерживать требуемый температурный режим при широком диапазоне температур окружающей среды. Система рециркуляции может включать камеры рециркуляции, жалюзи, воздуховоды и автоматизированные приводы для регулирования доли теплого воздуха.

Применение рециркуляции особенно актуально для северных и умеренных климатических зон, где температура наружного воздуха в отдельные периоды значительно ниже расчетной технологической. В нашей компании можно заказать аппараты АВЗ с рециркуляцией нагретого воздуха и различными вариантами системы автоматического или ручного управления заслонками для гибкой настройки режима охлаждения.

• Защита от переохлаждения продукта – возврат части теплого воздуха снижает риск выхода продукта за нижний температурный предел.
• Расширение диапазона эксплуатации – стабильная работа аппаратов при существенных колебаниях температуры окружающего воздуха.
• Возможность автоматизации – установка приводов и систем управления для поддержания заданных параметров без постоянного вмешательства персонала.

Подбор и поставка под ваш проект

Для корректной работы аппарата зигзагообразного типа важно учесть тепловую нагрузку, параметры продукта, требуемую температуру на выходе, климатическую зону и особенности компоновки объекта. Грамотный подбор позволяет оптимизировать габариты оборудования, число секций, мощность вентиляторов и состав дополнительного оснащения. В нашей компании можно заказать расчет и поставку аппаратов АВЗ и АВЗ с рециркуляцией нагретого воздуха с учетом действующих стандартов и требований к надежности и безопасности эксплуатации.

По запросу возможно предусмотреть камеры рециркуляции, жалюзи с ручным или автоматическим приводом, системы регулирования скорости вентиляторов, дополнительные элементы контроля и автоматики. Также можно заказать изготовление аппарата в нужном исполнении по давлению, температуре, материалам труб и корпусных деталей, что позволяет адаптировать оборудование к конкретным средам и условиям эксплуатации.

• Инженерный расчет – подбор площади теплообмена, числа секций, схемы рециркуляции и состава вспомогательного оборудования.
• Производство и поставка – изготовление аппаратов АВЗ и АВЗ‑Р с учетом технического задания и требуемого срока поставки.
• Техническое сопровождение – рекомендации по монтажу, обвязке, пусконаладке и эксплуатации аппаратов на объекте.
