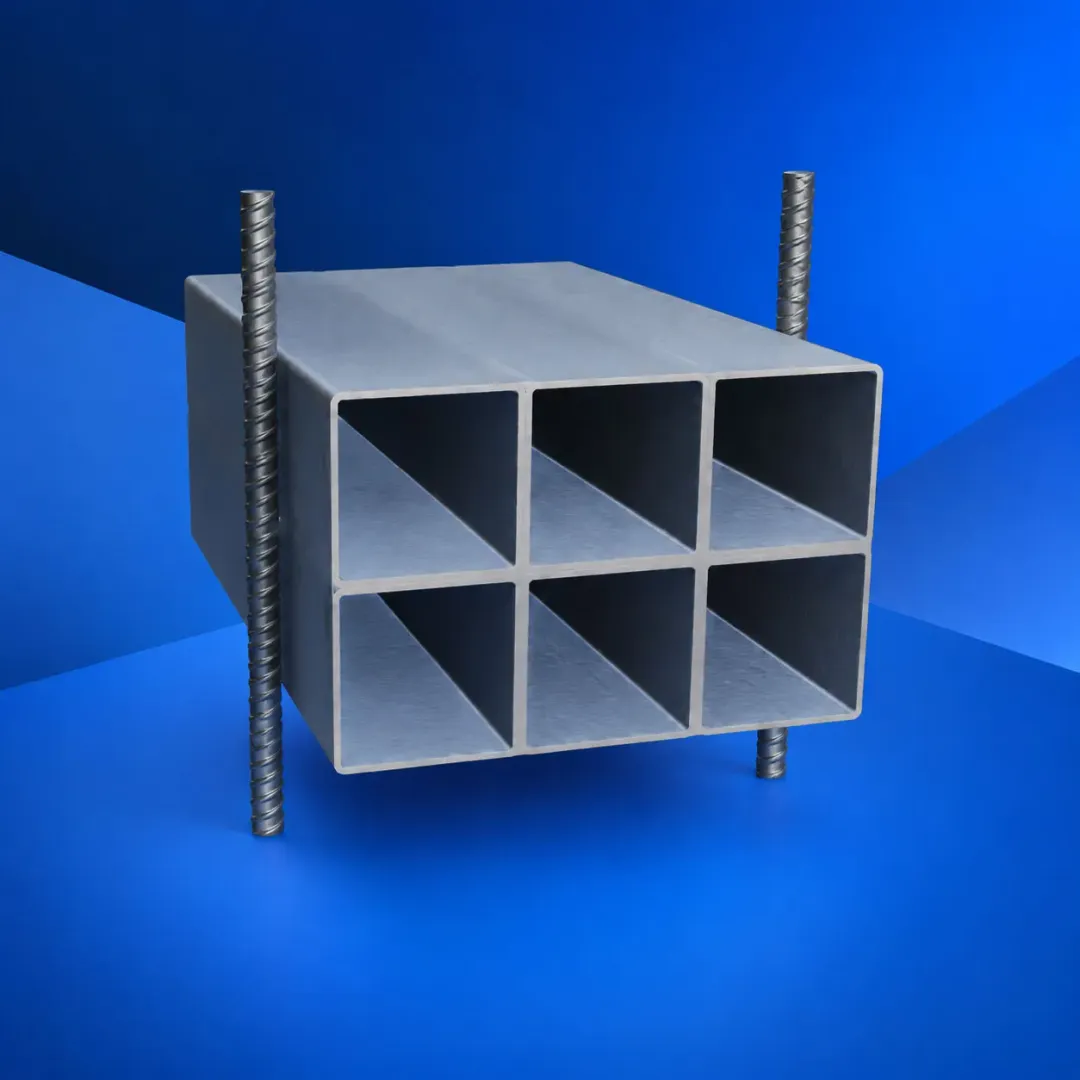

Гильзопакет из листового металла на 6 секций предназначен для организованного размещения кабельных линий и формирования прохода через стену. Арматурные выпуски применяются как элементы фиксации закладной детали при бетонировании или монтаже в строительной конструкции — их количество, длину и расположение необходимо согласовывать по проекту.
Габаритный размер изделия — 280×250×120 мм (В×Д×Ш): высота 280 мм, длина 250 мм, ширина 120 мм.
Цена стандартного исполнения — от 2 500 ₽ за штуку. Данные по размерам и базовой цене соответствуют вашей номенклатуре.
Конструкция и назначение
Гильзопакет представляет собой сварную закладную деталь с шестью отдельными секциями для раздельного прохождения кабелей. Листовой металл позволяет сформировать компактную конструкцию с заданной геометрией, а наличие выпусков арматуры помогает предусмотреть связь изделия со стеновой конструкцией.
Изделие применяют в проектах жилых домов, административных зданий, коммерческих и промышленных объектов, где требуется заранее подготовить кабельные проходы в стенах. Конструкцию, тип кабельных трасс, требования к разделению линий, защите проходки и дальнейшей герметизации определяет проектная документация. ГОСТ Р 53310-2009
Технические характеристики
Параметр | Значение |
|---|---|
Наименование | Гильзопакет межстеновой из листового металла |
Количество секций | 6 |
Тип крепления | Арматурные выпуски |
Габаритные размеры (В×Д×Ш) | 280×250×120 мм |
Порядок размеров | В×Д×Ш — высота × длина × ширина |
Высота | 280 мм |
Длина | 250 мм |
Ширина | 120 мм |
Материал корпуса | Листовой металл |
Назначение | Подготовка кабельного прохода в стене |
Цена | От 2 500 ₽/шт. |
Изготовление по чертежу
Базовая гильза рассчитана на стандартный размер 280 (В) × 250 (Д) × 120 (Ш) мм, но её можно адаптировать под решение проекта: изменить размеры корпуса и секций, количество каналов, толщину металла, расположение и длину арматурных выпусков. Также согласовываются покрытие, маркировка, требования к сварным соединениям и состав поставки.
Для расчёта достаточно предоставить чертёж, фрагмент рабочей документации, спецификацию или эскиз с размерами. Перед запуском в производство согласуем конструкцию и параметры заказа.
Заказ и цена
Стоимость — от 2 500 ₽ за штуку. Окончательная цена зависит от объёма партии, толщины и марки стали, параметров арматурных выпусков, покрытия, требований к документации и упаковке.
Направьте заявку с количеством изделий и техническими требованиями — подготовим расчёт и срок изготовления.
Вопросы и ответы
Что означает исполнение с арматурой?
Это гильзопакет с предусмотренными арматурными выпусками. Конкретное назначение, число, диаметр, длину и схему размещения выпусков нужно определить по проекту или согласовать в ТЗ.
Можно ли изменить размеры 280×250×120 мм?
Да, изготовим гильзопакет с нужными габаритами, количеством секций и расположением каналов по предоставленному чертежу.
Какие размеры указаны в карточке?
Размер приведён в формате В×Д×Ш: высота 280 мм, длина 250 мм, ширина 120 мм.
Входит ли защита прохода от огня и влаги в поставку?
Нет, эта позиция описывает металлическую закладную деталь. Материалы для герметизации, огнезащиты и уплотнения подбираются отдельно с учётом проектных требований.
Можно ли заказать партию для строительного объекта?
Да, изготавливаем единичные изделия и партии. Для расчёта отправьте количество, чертёж или основные размеры и требования.
