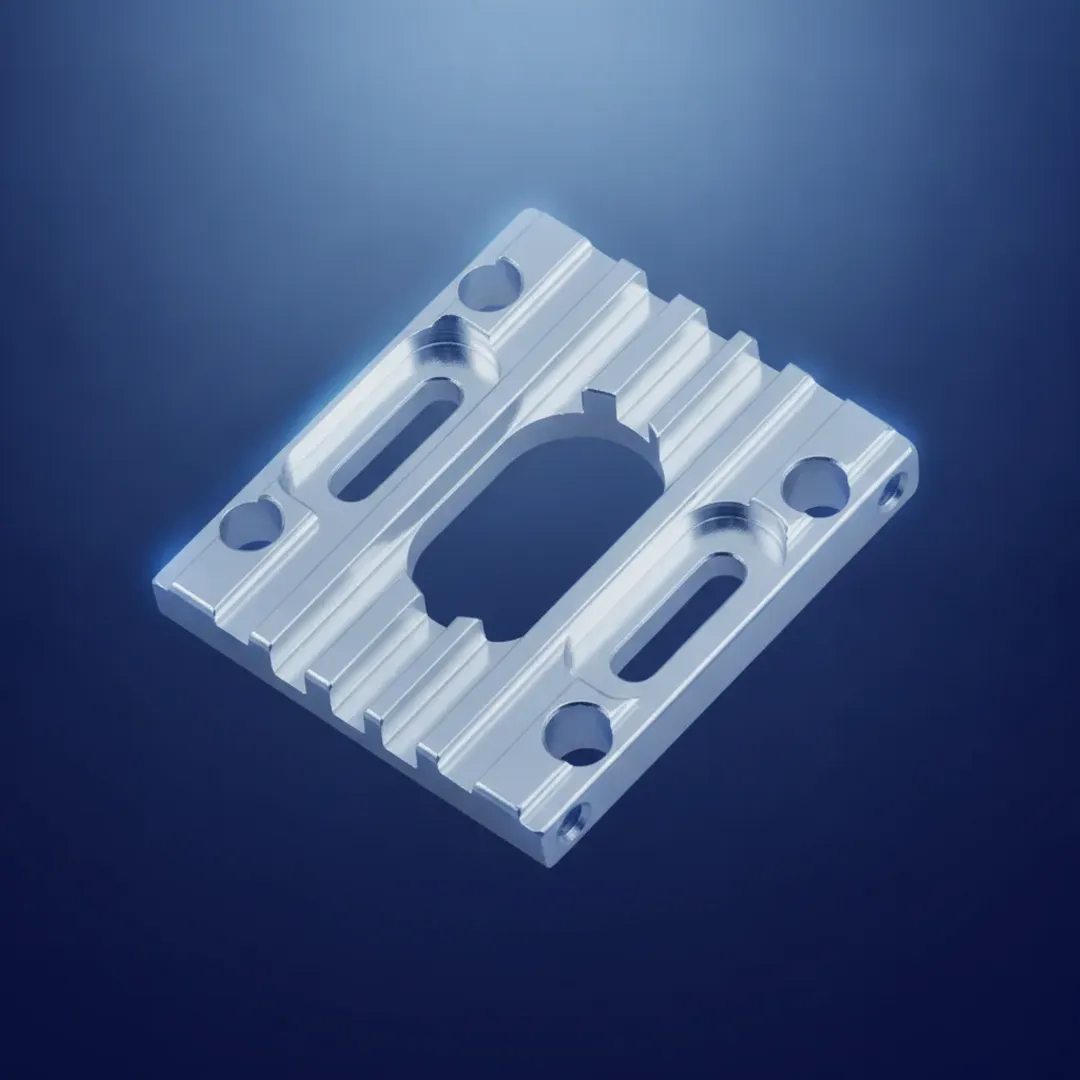

Моторама — это, на первый взгляд, простая деталь: площадка с четырьмя отверстиями, которая соединяет бесколлекторный мотор с лучом рамы. Но именно от этой простой детали зависит, будет ли ваш дрон лететь прямо, вибрировать на каждом газу или внезапно сложить мотор в воздухе.
Представьте: мотор весом 100–200 граммов развивает тягу в несколько килограммов и вращает пропеллер со скоростью 10 000 об/мин. Все эти усилия передаются через мотораму на луч рамы.
Если крепление имеет люфт — мотор начнёт вибрировать. Если плоскость крепления не строго перпендикулярна оси вращения — появится эффект «развала», и дрон будет уводить в сторону. Если отверстия смещены на десятые доли миллиметра — мотор встанет криво, и пропеллеры начнут работать несогласованно.
Мы проектируем и изготавливаем моторамы так, чтобы исключить все эти проблемы. И делаем это не для «среднего» дрона, а для вашего — с вашими моторами, вашей рамой и вашими задачами.
Из чего делаем мотораму
Моторама работает в условиях постоянной вибрации, перепадов температур и механических нагрузок. Материал должен держать удар, не деформироваться и при этом не перегружать дрон лишним весом.
В мировой практике для моторам применяют алюминиевые сплавы с высокой прочностью и усталостной стойкостью. В одном из исследований по проектированию моторам для роторных БПЛА использовали алюминиевый сплав Al 7075-T6 — он выбран за выдающееся соотношение прочности к весу и отличную усталостную прочность, что критично для авиационных применений. Тот же сплав используется в корпусах премиальных бесколлекторных моторов, увеличивая прочность конструкции на 20%.
Мы работаем с проверенными материалами:
Д16Т — высокопрочный дюралюминий, термообработанный. Оптимален для моторам, где важна максимальная жёсткость при минимальной толщине. Именно этот сплав часто выбирают для гоночных и FPV-дронов.
АМг3 — алюминиево-магниевый сплав с высокой коррозионной стойкостью. Хорошо подходит для агродронов и аппаратов, работающих на открытом воздухе.
Толщина материала — 2–4 мм — зависит от класса дрона:
Для лёгких FPV-моделей и гоночных квадрокоптеров — 2–2.5 мм.
Для дронов среднего класса (до 5 кг) — 2.5–3 мм.
Для тяжёлых агродронов и промышленных БПЛА — 3–4 мм.
На рынке можно найти моторамы толщиной 2.5 мм из прочного алюминия, а также решения из анодированного алюминия AL 6061-T6 с посадочными отверстиями 16/19/25 мм.
Конструкция и стандарты крепления
Главная задача моторамы — обеспечить строго соосное и перпендикулярное крепление мотора к лучу. Любое отклонение приводит к вибрациям, потере тяги и преждевременному износу подшипников мотора.
Мы проектируем моторамы под стандартные посадочные размеры бесколлекторных моторов:
12×12 мм (M2) — для микро-моторов и лёгких FPV-дронов.
16×16 мм (M3)и19×19 мм (M3) — наиболее распространённые стандарты для моторов среднего размера.
25×25 мм (M3) — для крупных моторов промышленных и агродронов.
30×30 мм (M4) — для самых мощных двигателей.
Но это лишь «стандартные» варианты. Мы работаем с любыми нестандартными размерами — по вашему чертежу или посадочному шаблону вашего мотора.
Почему моторама на заказ — не роскошь, а необходимость
На первый взгляд кажется, что мотораму можно купить готовую. И действительно, на рынке много универсальных решений. Но у каждого решения есть цена — и она не всегда выражается в деньгах.
Готовая моторама — это компромисс. Она может не совпадать по толщине с вашим лучом, иметь не те отверстия, неправильную высоту или неоптимальную геометрию. Вы будете использовать проставки, рассверливать отверстия, подгонять напильником — и каждый миллиметр этой «доработки» снижает точность и надёжность крепления.
Моторама на заказ — это когда мы берём ваш мотор, вашу раму и ваши требования и делаем деталь, которая встанет «как родная». Без люфтов, без перекосов, без лишнего веса.
Исследования подтверждают: оптимизированные кронштейны крепления моторов позволяют создавать лёгкие, долговечные и экономически эффективные решения для интеграции двигателей, повышая производительность и масштабируемость как для гражданских, так и для военных БПЛА.
Технология изготовления
Мы изготавливаем моторамы с использованием современных технологий, обеспечивающих высокую точность:
Лазерная резка — точная резка листового алюминия по контуру. Обеспечивает чистоту кромок и минимальные допуски. В сочетании с гибкой листового металла достигается экономически эффективное производство при сохранении структурной прочности.
Гибка — придание мотораме необходимой формы (если предусмотрена сложная геометрия).
Сверловка и зенковка — точное выполнение посадочных отверстий под винты M3 или M4. CNC-фрезерование гарантирует, что поверхности крепления мотора идеально плоские, а отверстия точно позиционированы, предотвращая наклон мотора и вибрации.
Финишная обработка — анодирование (прозрачное или твёрдое) для защиты от коррозии, ультрафиолета и износа при работе на открытом воздухе. Доступна также порошковая покраска в любой цвет по вашему заказу.
Для особо ответственных заказов мы можем использовать гибридный подход: ковка или экструзия алюминия с последующей высокоточной CNC-обработкой. Это обеспечивает превосходную целостность материала, точность размеров и масштабируемость производства.
О вибрациях и их демпфировании
Одна из главных проблем, с которыми сталкиваются пилоты, — вибрации, передающиеся от моторов на раму и полётный контроллер. На первый взгляд, моторама тут ни при чём — вибрации создаёт сам мотор. Но на самом деле конструкция моторамы может либо гасить эти вибрации, либо усиливать их.
Жёсткая моторама из алюминия передаёт вибрации на раму практически без потерь. Именно поэтому в некоторых конфигурациях используют софт-маунты — мягкие прокладки между мотором и моторамой, которые гасят высокочастотные вибрации.
Мы можем спроектировать мотораму с учётом установки софт-маунтов, предусмотрев для них посадочные места. Или, наоборот, сделать мотораму максимально жёсткой для тех случаев, где важна точная передача управляющих сигналов (например, в гоночных дронах).
Исследования показывают, что алюминиевые рамы, несмотря на большую плотность, улучшают терморегуляцию и динамическую стабильность при сложных эксплуатационных режимах БПЛА. Алюминий эффективно отводит тепло от мотора, работая как радиатор.
Где применяются наши моторамы
Гоночные и FPV-дроны — где важна минимальная масса и максимальная точность
Агродроны — для работы в полях с высокой нагрузкой и вибрациями
Промышленные БПЛА для мониторинга и инспекций
VTOL-аппараты и дроны с поворотными моторами
Тяжёлые мультикоптеры с полезной нагрузкой
Пришлите нам модель вашего мотора, чертёж рамы или просто опишите задачу — мы спроектируем и изготовим мотораму, которая будет держать мотор мёртво, а дрон — лететь идеально.
