Радиаторная пластина ESC - это деталь, о которой вспоминают, когда регулятор уже отключился в полёте. Или когда после посадки пальцы обжигает о термоусадку. Или когда мощный FPV-дрон на четвёртой минуте полёта начинает «пилить» воздух, теряя тягу.
ESC - это сердце силовой установки. Он коммутирует токи в десятки ампер, и вся эта энергия не проходит бесследно. Потери на транзисторах переходят в тепло - и если его не отводить, температура внутри регулятора растёт. А с температурой растёт сопротивление, падает эффективность, уходят в разнос калибровки. А потом - защита от перегрева, и дрон, который должен был выполнить миссию, идёт вниз.
Вот здесь и появляется радиаторная пластина. Не просто кусок алюминия, а точно рассчитанная, спроектированная и изготовленная деталь, задача которой - вытянуть тепло из регулятора и рассеять его в набегающем потоке воздуха. Мы делаем такие пластины на заказ - под ваш ESC, под вашу компоновку, под ваш режим полёта.
Почему именно алюминий - и какой именно?
В вопросах теплоотвода инженеры всего мира пришли к консенсусу: лучший массовый материал для радиаторов - это алюминий. Медь имеет теплопроводность выше почти в два раза (около 380 Вт/(м·К) против алюминиевых 140–200 Вт/(м·К)), но она тяжелее алюминия в три раза. На дроне каждый грамм на счету, и преимущество меди в теплопроводности съедается её весом. Алюминий при теплопроводности 140–200 Вт/(м·К) обеспечивает лучшее соотношение эффективности охлаждения к массе.
Для радиаторных пластин ESC применяются авиационные сплавы 6061 и 6063. Это не случайный выбор. Сравните:
AL6061-T6 - теплопроводность167 Вт/(м·К), высокая механическая прочность, отличная обрабатываемость.
AL6063 - немного уступает 6061 в прочности, но превосходит в технологичности при экструзии и имеет оптимальное сочетание теплопроводности и обрабатываемости.
Оба сплава проверены в авиации, оба дают предсказуемый результат. Толщина радиаторной пластины -2–3 мм - подбирается под мощность вашего ESC и доступное пространство в раме.
Плоская пластина или оребрение - в чём разница?
На практике существует два подхода к радиаторному охлаждению ESC. Один - простая плоская алюминиевая пластина. Второй - пластина с развитой поверхностью: рёбра, штыри, канавки.
Плоская пластина - классика жанра. Многие производители ESC ставят на свои регуляторы именно плоский алюминиевый радиатор. И это работает: при обдуве набегающим потоком воздуха даже плоская пластина эффективно отводит тепло. Плоская пластина даёт больше свободы в компоновке, не цепляется за провода и не мешает установке ESC в ограниченном пространстве.

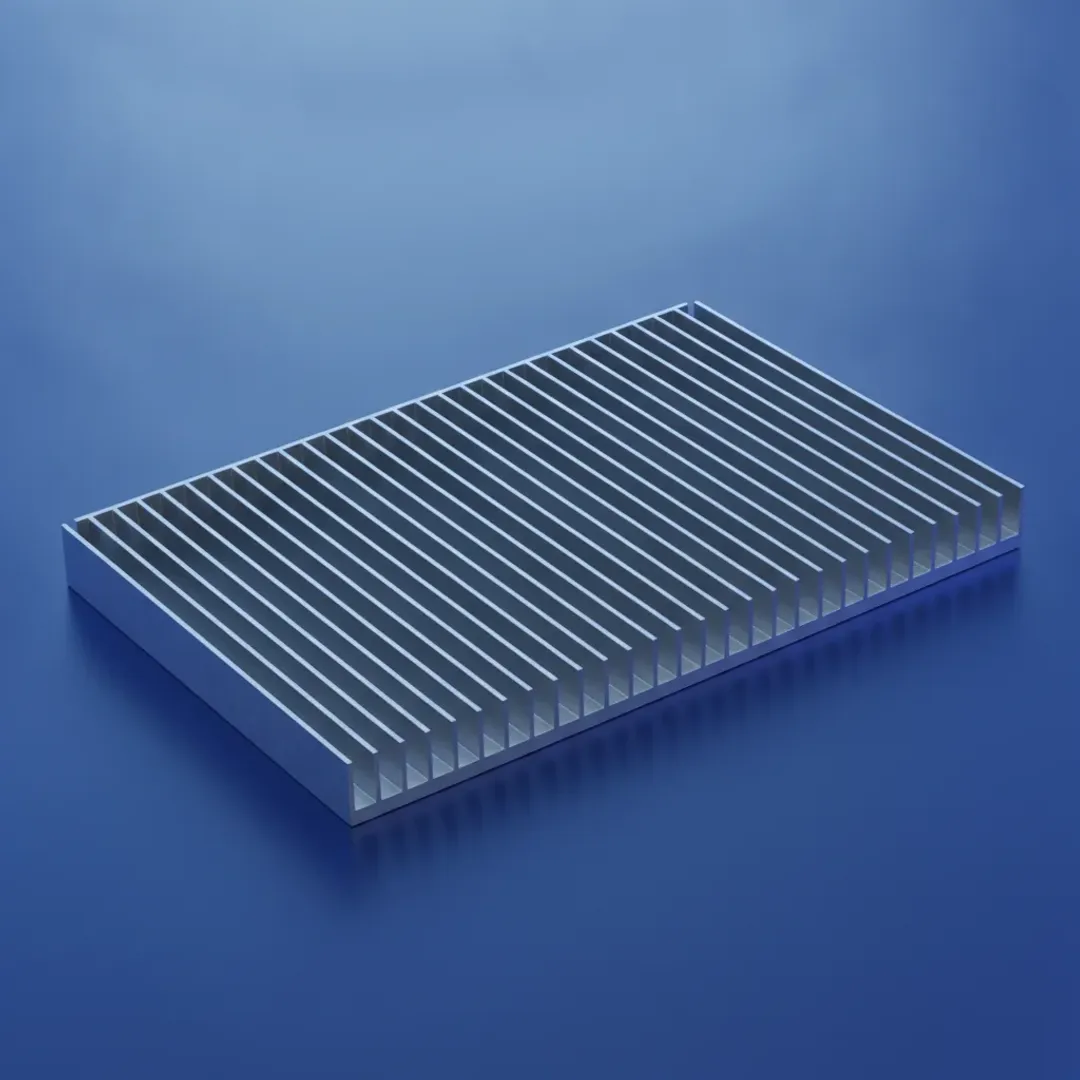

Оребрённая пластина - это когда на поверхности фрезеруются рёбра или канавки, увеличивающие площадь контакта с воздухом. Профессиональные решения, такие как XRotor PRO от Hobbywing, используют высокопроизводительные алюминиевые радиаторы со складчатыми рёбрами и специальной теплопроводящей структурой для максимального рассеивания тепла.
Какой вариант выбрать? Всё зависит от вашего ESC, доступного пространства и интенсивности обдува. Мы проектируем оба типа - и помогаем выбрать оптимальный под вашу задачу.
Теплопроводящий интерфейс - о чём забывают 90%
Сама по себе радиаторная пластина - это только половина дела. Вторая половина - как тепло попадает из ESC в пластину.
ESC и радиатор не соприкасаются идеально - между ними всегда есть микроскопические зазоры, заполненные воздухом. А воздух - отличный теплоизолятор. Чтобы тепло переходило эффективно, нужен теплопроводящий интерфейс: термопаста, термоклей или теплопроводящая лента.
Опытные пилоты используют для фиксации радиатора на ESC термоленту или термоклей на основе эпоксидной смолы с наполнителем из алюминиевой пудры. Некоторые просто прижимают радиатор термоусадкой, предварительно нанеся термопасту.
Мы при проектировании радиаторной пластины всегда учитываем способ её монтажа на ESC и рекомендуем оптимальный теплопроводящий интерфейс под ваш случай.
Технология изготовления - почему CNC, а не штамповка
Радиаторная пластина ESC - деталь, где плоскопараллельность имеет решающее значение. Если пластина имеет отклонение по плоскостности, она не прилегает к ESC плотно - и тепло отводится хуже. Если поверхность имеет царапины или неровности - термопаста не может заполнить зазор, и эффективность охлаждения падает.
Мы изготавливаем радиаторные пластины методом высокоскоростной CNC-обработки. Это даёт:
Плоскопараллельность до ±0.02 мм - радиатор прилегает к ESC идеально.
Чистоту поверхности - термопаста работает на 100%.
Точную геометрию - посадочные отверстия, вырезы под компоненты, рёбра - всё строго по чертежу.
Для финишной обработки мы предлагаем два основных варианта:
Твёрдое анодирование - создаёт износостойкое, непроводящее и УФ-стойкое покрытие. Идеально для полевых дронов, работающих в переменных климатических условиях.
Химическое никелирование - обеспечивает отличную стойкость к влаге и коррозии.
Технология изготовления: основные этапы
Производство радиаторной пластины ESC строится по следующей схеме:
Проектирование - разрабатываем геометрию пластины с учётом габаритов вашего ESC, расположения компонентов и доступного пространства в раме. Моделируем тепловые потоки, чтобы определить оптимальную толщину и, при необходимости, конфигурацию рёбер.
CNC-фрезерование - высокоточная обработка алюминиевой заготовки. Обеспечивает плоскостность ±0.02 мм и чистоту поверхности.
Сверловка и зенковка - посадочные отверстия под винты М3/М4 с учётом стандартов крепления вашего ESC.
Финишная обработка - твёрдое анодирование или химическое никелирование по выбору заказчика.
Контроль качества - проверка геометрии, плоскостности и качества покрытия.
Для серийных заказов мы используем кондукторы и приспособления, обеспечивающие повторяемость размеров.
Ошибки, которые мы видим в готовых решениях
На рынке сотни готовых радиаторов для ESC. И у каждого - свои компромиссы.
Слишком тонкая пластина - не успевает отвести тепло, ESC перегревается.
Слишком толстая пластина - добавляет лишний вес и мешает компоновке.
Неправильный сплав - пластина из дешёвого алюминия имеет теплопроводность ниже заявленной.
Отсутствие плоскостности - пластина «гуляет», не прилегает к ESC - и радиатор не работает.
Непродуманное крепление - пластина не фиксируется надёжно, болтается в полёте.
Мы проектируем радиаторную пластину под ваш ESC и вашу компоновку, а не под «среднестатистический» случай. И делаем это так, чтобы пластина работала, а не просто лежала.
Где применяются наши радиаторные пластины
FPV-дроны и гоночные квадрокоптеры - компактные радиаторы для мощных ESC в ограниченном пространстве
Промышленные БПЛА - усиленные пластины для регуляторов с током 80–195 А
Агродроны - радиаторы с защитой от коррозии для работы в полях
VTOL-аппараты и самолётного типа БПЛА - пластины, интегрированные в силовую установку
Испытательные стенды - радиаторы для длительных прогонов на максимальной мощности
Пришлите нам модель вашего ESC, чертёж рамы и опишите режим полёта - мы спроектируем и изготовим радиаторную пластину, которая не даст вашему регулятору перегреться.
