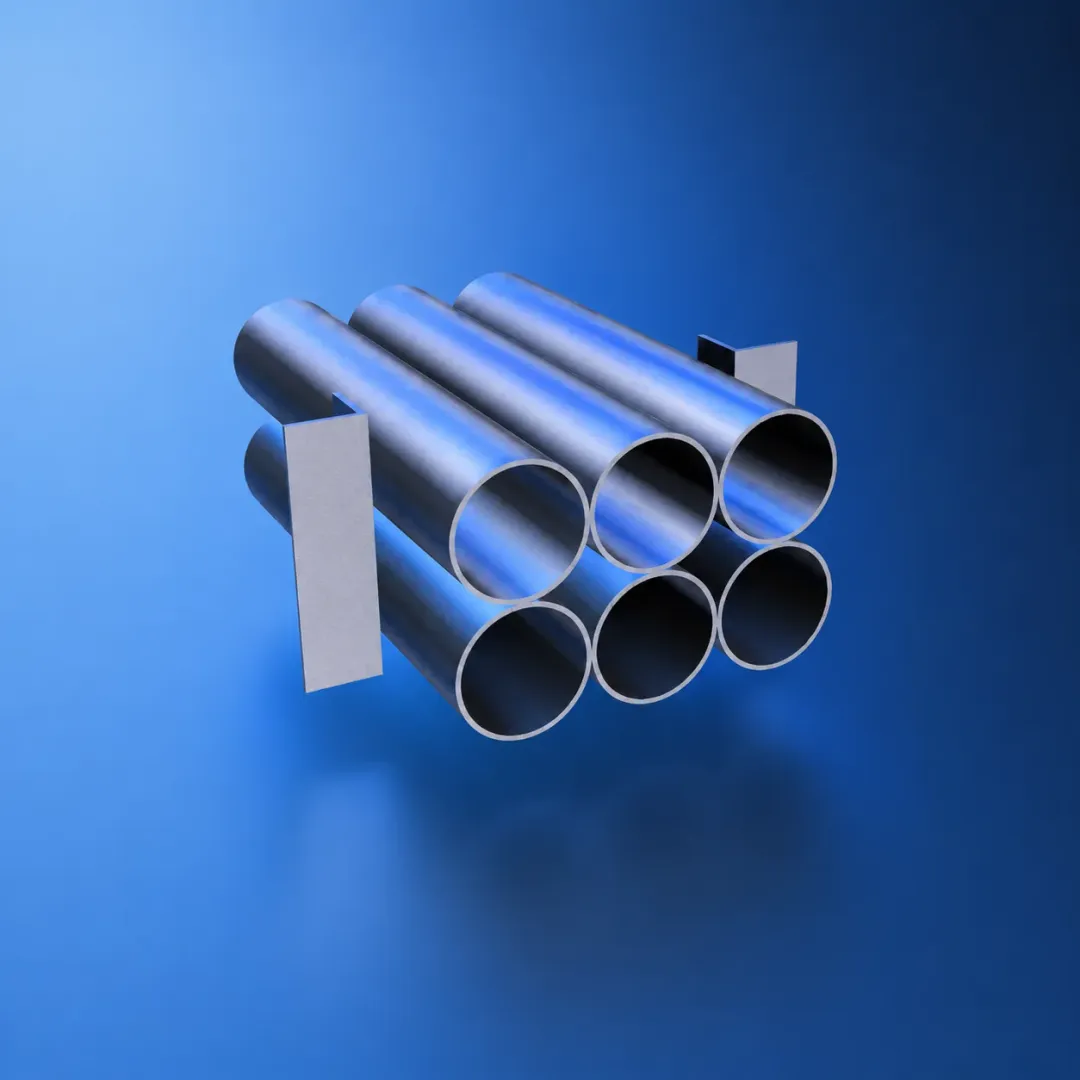

Предлагаем вашему вниманию гильзопакет на основе круглой стальной трубы, состоящий из 6 отдельных секций, объединённых в единый сварной блок. Модель оснащена монтажным уголком для удобной фиксации в опалубке или кладке.
Межстеновой размер 280×180×120 мм означает, что высота пакета составляет 280 мм, длина — 180 мм, а ширина — 120 мм, что соответствует толщине стандартных межэтажных перекрытий и несущих стен.
Круглое сечение каждой секции — это классическое инженерное решение, которое имеет ряд принципиальных преимуществ перед прямоугольным профилем. Гильзопакет закладывается в конструкцию на этапе строительства и обеспечивает готовые, защищённые каналы для прокладки трубопроводов, кабельных пучков и других коммуникаций. Шесть секций позволяют пропустить через стену или перекрытие до шести независимых линий, сохраняя их изоляцию и безопасность.
Ключевое отличие от гильзы из профильной трубы
В отличие от прямоугольной профильной трубы, круглая труба даёт несколько важных преимуществ, которые делают эту модель предпочтительной для определённых типов проектов:
Оптимальная форма для кабельных пучков — круглое сечение идеально подходит для пропуска пучков кабелей круглого сечения, минимизируя пустоты и обеспечивая более плотное заполнение.
Высокая устойчивость к давлению — круглая форма трубы лучше противостоит равномерному сжатию и внешнему давлению бетона, что особенно важно в перекрытиях с высокой нагрузкой.
Снижение гидравлического сопротивления — при прокладке трубопроводов жидкостных сред круглая форма обеспечивает минимальное сопротивление потоку.
Универсальность стыковки — круглая труба проще соединяется с различными фитингами, муфтами и переходниками стандартных типоразмеров.
Эстетика и технологичность — во многих отраслях (энергетика, связь) круглые кабельные каналы являются отраслевым стандартом.
При этом сохраняется главное преимущество гильзопакета — шесть независимых каналов в одном блоке, что позволяет компактно разместить несколько коммуникационных линий в одном проходе через стену.
Основные характеристики
Параметр | Значение |
|---|---|
Тип гильзы | Закладная (гильзопакет) |
Форма сечения труб | Круглая |
Материал | Сталь (Ст3сп / 09Г2С / нержавеющая по запросу) |
Количество секций | 6 шт. |
Вариант исполнения | С монтажным уголком |
Размеры пакета (В×Д×Ш) | 280×180×120 мм |
Типоразмер | Межстеновой |
Диаметр труб | Подбирается под проект (стандартно от 20 до 600 мм) |
Толщина стенки трубы | 2–10 мм (по запросу) |
Цена | 2 500 ₽ |
Преимущества данной модели
Шесть независимых каналов — оптимальное количество для комплексной прокладки инженерных сетей (отопление, водоснабжение, канализация, силовой кабель, слаботочка, резерв).
Круглое сечение — идеальная форма для кабельных пучков и трубопроводов, обеспечивающая минимальные потери и максимальную заполняемость.
Монтажный уголок — упрощает позиционирование и временную фиксацию гильзы при бетонировании или кладке.
Прочность и долговечность — круглая труба выдерживает высокое давление бетонной смеси и эксплуатационные нагрузки без деформации.
Защита коммуникаций — исключает механические повреждения труб и кабелей при усадке здания и вибрациях.
Соответствие стандартам — продукция производится по ГОСТ 10704-91, ГОСТ Р 53310-2009 и другим нормативным документам.
Возможность огнезащиты — по желанию комплектуется минераловатными вставками и огнезащитными герметиками для обеспечения предела огнестойкости до EI 120.
Области применения
Многоэтажное жилое и коммерческое строительство — для пропуска стояков отопления, водоснабжения и канализации через межэтажные перекрытия.
Объекты энергетики и инфраструктуры — для ввода силовых кабелей в трансформаторные подстанции и распределительные устройства.
Промышленные предприятия — для защиты кабельных линий и трубопроводов в цехах с высокой нагрузкой и агрессивной средой.
Кабельные коллекторы и тоннели — для организации проходов между отсеками.
Объекты с повышенными требованиями к пожарной безопасности — при оснащении гильзы огнезащитой (ЭОМ+СС).
Процесс изготовления
Мы производим гильзопакеты по индивидуальным чертежам или типовым размерам. Этапы включают:
Раскрой круглой трубы — точная резка на труборезном станке с высокой точностью.
Обработка торцов — снятие фаски, удаление заусенцев для безопасного монтажа кабелей.
Сборка и сварка шести секций в единый блок — применяем полуавтоматическую сварку в среде СО₂ с обязательным контролем герметичности швов.
Приварка монтажного уголка — для удобства фиксации в опалубке.
Зачистка швов и антикоррозионная обработка — грунтовка или оцинковка по желанию.
Маркировка — нанесение артикула, размеров и даты изготовления.
Выходной контроль ОТК — проверка геометрии, прочности сварных соединений и соответствия чертежам.
Часто задаваемые вопросы (FAQ)
Вопрос: Чем круглая труба лучше профильной для гильзопакета?
Ответ: Круглая труба лучше воспринимает равномерное сжатие бетона, идеально подходит для пропуска кабельных пучков круглого сечения и проще стыкуется со стандартными фитингами и муфтами. Выбор зависит от типа прокладываемых коммуникаций и требований проекта.
Вопрос: Какие диаметры круглых труб вы можете использовать?
Ответ: Мы изготавливаем гильзы из труб диаметром от 20 до 600 мм, по специальному заказу — до 1200 мм. Толщина стенки варьируется от 2 до 10 мм.
Вопрос: Можно ли заказать гильзу из нержавеющей стали?
Ответ: Да, мы работаем с углеродистой сталью Ст3, низколегированной 09Г2С, а также с нержавеющими марками AISI 304, AISI 316 и 12Х18Н10Т — для агрессивных сред и объектов с повышенной влажностью.
Вопрос: Что входит в комплектацию "ЭОМ + СС"?
Ответ: Это полноценное инженерное решение, включающее стальную гильзу, минераловатную вставку из базальтового волокна и огнезащитные герметики. Такая конструкция обеспечивает предел огнестойкости до EI 120 (120 минут сопротивления огню).
Вопрос: Как заказать гильзу нестандартного размера?
Ответ: Просто пришлите техническое задание или чертеж на info@investsteel.ru. Наши инженеры рассчитают стоимость и сроки изготовления в течение часа.
Как заказать
Чтобы приобрести гильзопакет из круглой трубы 280×180×120 с уголком или получить индивидуальный расчёт, свяжитесь с нами:
Телефон: +7 (495) 188-80-44
E-mail: info@investsteel.ru
Наши менеджеры помогут подобрать оптимальную конфигурацию, рассчитают стоимость с учётом опций (оцинковка, огнезащита, герметизация) и согласуют сроки изготовления. Работаем с заказами от 10 штук до 1000+ единиц. Доставка по Москве и Московской области, в другие регионы РФ — транспортными компаниями.
