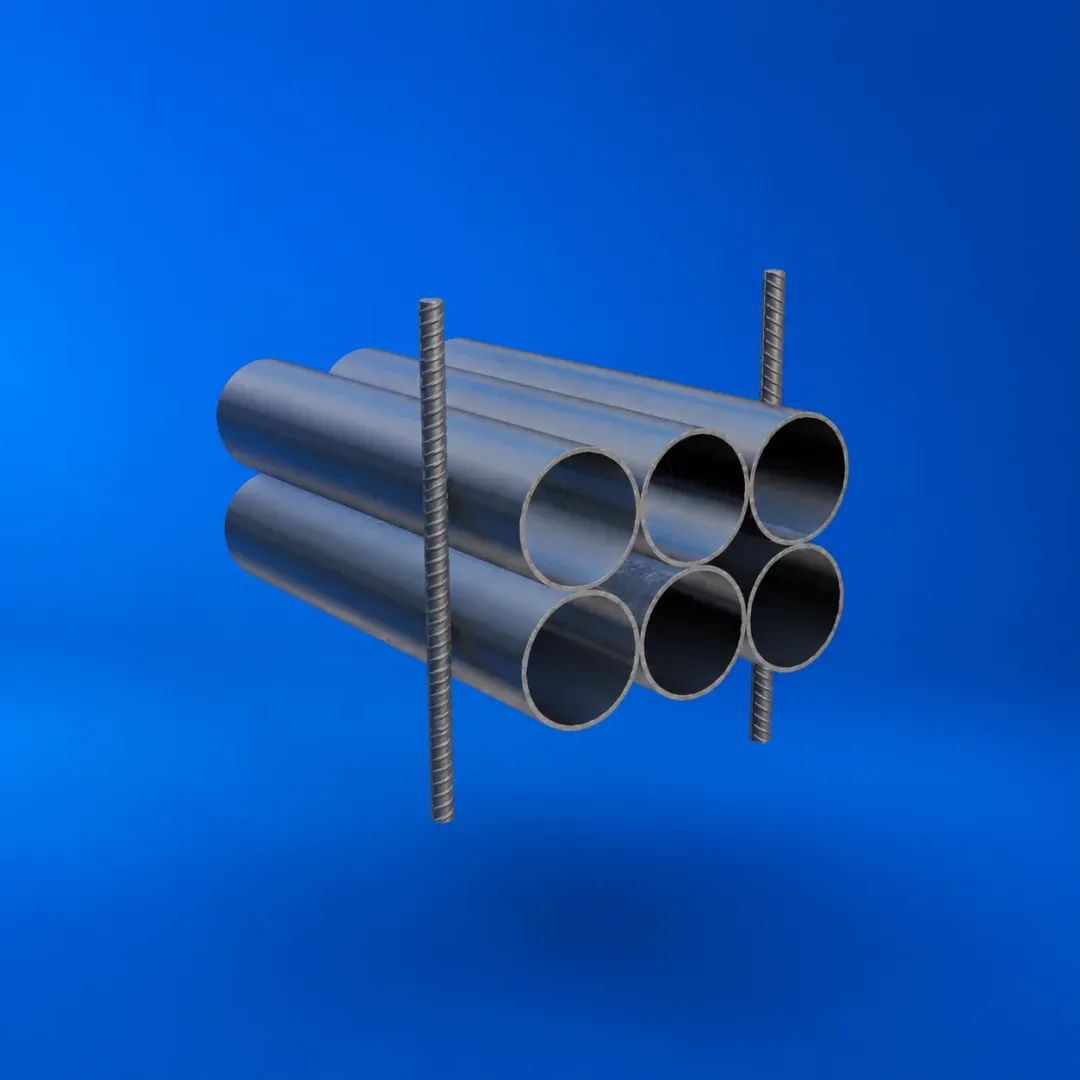

Ключевая особенность этой модели — приваренные арматурные выпуски, которые обеспечивают надёжную анкеровку гильзы в бетонном теле стены или перекрытия.

Межстеновой размер 280×180×120 мм означает, что высота пакета составляет 280 мм, длина — 180 мм, а ширина — 120 мм, что соответствует толщине стандартных межэтажных перекрытий и несущих стен.

Круглое сечение каждой секции — это классическое инженерное решение, идеально подходящее для пропуска кабельных пучков, трубопроводов и других коммуникаций круглого сечения.

Шесть независимых каналов позволяют компактно разместить в одном проходе до шести линий (отопление, водоснабжение, канализация, силовой кабель, слаботочка, резерв). Арматурные выпуски делают конструкцию монолитной с бетоном, что критически важно для высотных зданий и ответственных объектов.

Отличие от версии с уголком

В отличие от модели с монтажным уголком, которая фиксируется к опалубке временно, арматурные выпуски дают постоянное и надёжное соединение с конструкцией:

• Анкеровка в бетоне — арматурные стержни глубоко внедряются в бетонное тело, распределяя нагрузку по большой площади и исключая сдвиг гильзы при вибрациях, усадке и эксплуатационных нагрузках.

• Связь с основным армированием — выпуски можно привязать или приварить к рабочей арматуре стены/перекрытия, создавая единый силовой каркас.

• Долговечность — анкеровка предотвращает появление трещин вокруг гильзы, что продлевает срок службы всей конструкции.

Особенно важно для перекрытий — в межэтажных перекрытиях, где нагрузки максимальны, арматурные выпуски гарантируют, что гильза не сместится при заливке бетона и не нарушит геометрию проёма.

Круглая форма трубы в сочетании с арматурой даёт дополнительное преимущество: круглая труба лучше воспринимает равномерное давление бетона, а арматура фиксирует её в нужном положении, предотвращая деформацию даже при интенсивной вибрации бетонной смеси.

Основные характеристики

Преимущества данной модели

• Максимальная надёжность анкеровки — арматурные выпуски исключают смещение гильзы в бетоне даже при динамических нагрузках.

• Шесть каналов круглого сечения — оптимальны для пучков кабелей и трубопроводов, обеспечивая минимальное сопротивление и высокую заполняемость.

• Компактное решение — шесть линий в одном блоке экономят место в стене и упрощают проектирование.

• Стойкость к внешнему давлению — круглая труба лучше противостоит сжатию бетона при заливке и усадке.

• Универсальность — подходит как для стен, так и для межэтажных перекрытий, в том числе с высокими нагрузками.

• Адаптивность — можем изменять длину выпусков, диаметр труб и толщину стенки под ваш проект.

• Огнезащита — по запросу комплектуем вспучивающимся покрытием и минераловатными вставками для обеспечения предела огнестойкости.

Области применения

• Монолитное жилищное строительство — для пропуска стояков и кабелей через межэтажные перекрытия высотных домов.

• Промышленные объекты — для защиты коммуникаций в цехах с высокими нагрузками и вибрациями.

• Объекты энергетики — для ввода силовых кабелей в трансформаторные подстанции и распределительные устройства.

• Инфраструктурные проекты — тоннели, мосты, коллекторы, где требуется повышенная надёжность крепления.

• Объекты с особыми требованиями к пожарной безопасности — при оснащении огнезащитой (ЭОМ+СС).

Процесс изготовления

Мы производим гильзопакеты по вашему техническому заданию или типовым чертежам. Этапы включают:

1. Раскрой круглой трубы — точная резка на труборезном оборудовании с допуском ±0,5 мм.

2. Обработка торцов — снятие фаски, удаление заусенцев для безопасной прокладки кабелей.

3. Сборка и сварка шести секций в единый блок — полуавтоматическая сварка в среде СО₂ с контролем герметичности.

4. Приварка арматурных выпусков — стержни диаметром 8–12 мм, длиной 50–100 мм (адаптируем под толщину стены), симметрично расположенные для равномерного распределения нагрузки.

5. Зачистка швов и антикоррозионная обработка — грунтовка (по умолчанию), опционально — оцинковка или покрытие ЭОМ+СС.

6. Маркировка — артикул, размеры, дата изготовления.

7. Выходной контроль ОТК — проверка геометрии, прочности сварных соединений и качества покрытий.

Часто задаваемые вопросы (FAQ)

Вопрос: Почему для круглой гильзы выбрана арматура, а не уголок?
Ответ: Уголок фиксирует гильзу временно к опалубке, а арматура обеспечивает постоянную анкеровку в бетоне. Для перекрытий и стен с высокими нагрузками арматурное крепление критически важно — оно предотвращает смещение гильзы при заливке и усадке, что особенно актуально для круглых труб, которые могут вращаться в бетоне без дополнительной фиксации.

Вопрос: Можно ли использовать эту гильзу в перекрытиях толщиной менее 120 мм?
Ответ: Мы можем изготовить гильзу с меньшей шириной (третьей цифрой) — например, 100 мм или 80 мм — и соответственно укороченными арматурными выпусками. Просто укажите требуемую толщину перекрытия при заказе.

Вопрос: Какие диаметры круглых труб доступны для этой модели?
Ответ: Мы используем трубы наружным диаметром от 20 до 600 мм, с толщиной стенки от 2 до 10 мм. Для нестандартных диаметров возможен заказ труб по вашему чертежу.

Вопрос: Входит ли в комплект огнезащита?
Ответ: Базовая цена указана за металлоконструкцию без покрытия. Огнезащиту (вспучивающееся покрытие, минераловатные вставки, герметики) добавляем по запросу за дополнительную плату.

Вопрос: Есть ли ограничения по минимальному заказу?
Ответ: Минимальный заказ — от 10 штук. Для крупных партий (от 50 и выше) предоставляем скидки.

Как заказать

Чтобы приобрести гильзопакет из круглой трубы 280×180×120 с арматурой или получить индивидуальный расчёт, свяжитесь с нами:

• Телефон: +7 (495) 188-80-44

• E-mail: info@investsteel.ru

Наши специалисты помогут подобрать оптимальные диаметры труб, длину арматурных выпусков и необходимые опции. Срок изготовления — от 2 до 5 рабочих дней в зависимости от объёма партии. Доставка по Москве и всей России — транспортными компаниями или нашим автотранспортом.
