Изготовление закладных гильз

+7(495)188-80-44 info@investsteel.ru

Доступные мощности из 2000 тонн.

Гильзы для прокладки трубы и коммуникаций в стене

Наша компания профессионально занимается производством и изготовлением закладных гильз , которые также известны как гильзопакеты . Мы предлагаем вам купить надежные гильзы для прокладки труб и коммуникаций в стене , изготовленные с учетом всех стандартов и требований безопасности. Закажите у нас закладные гильзы (кабельная проходка ЭОМ + СС) или гильзопакеты , чтобы обеспечить долговечность и безопасность ваших инженерных систем.

Что такое закладные гильзы (гильзопакеты) и зачем они нужны?

Закладные гильзы – это специальные элементы, которые используются для прокладки трубопроводов, кабелей и других коммуникаций через стены, перекрытия или фундаменты. Они выполняют несколько важных функций:

Защита труб и кабелей от механических повреждений.
Обеспечение герметичности и пожаробезопасности проходов.
Упрощение монтажа и демонтажа коммуникаций.
Сохранение целостности конструкций при ремонте или замене труб.

Гильзы для прокладки труб и коммуникаций в стене особенно важны в строительстве зданий с высокими требованиями к безопасности, например, в жилых домах, офисах, больницах и промышленных объектах.

Технология и процесс изготовления закладных гильз (гильзопакетов)

Процесс производства закладных гильз начинается с тщательного анализа технического задания заказчика. На этом этапе определяются размеры, материалы, требования к герметичности и огнестойкости.

Основные этапы производства:

Подготовка материалов : Для изготовления гильз используются высококачественные стальные листы, трубы или профили. Материалы проходят контроль на соответствие стандартам и требованиям заказчика.
Резка и формовка : С помощью современного оборудования (лазерной резки, гибочных станков) заготовки приобретают необходимую форму. Это может быть круглая, прямоугольная или фасонная гильза.
Обработка кромок : Для обеспечения герметичности и удобства монтажа края гильз обрабатываются специальным образом – снимается фаска, удаляются заусенцы.

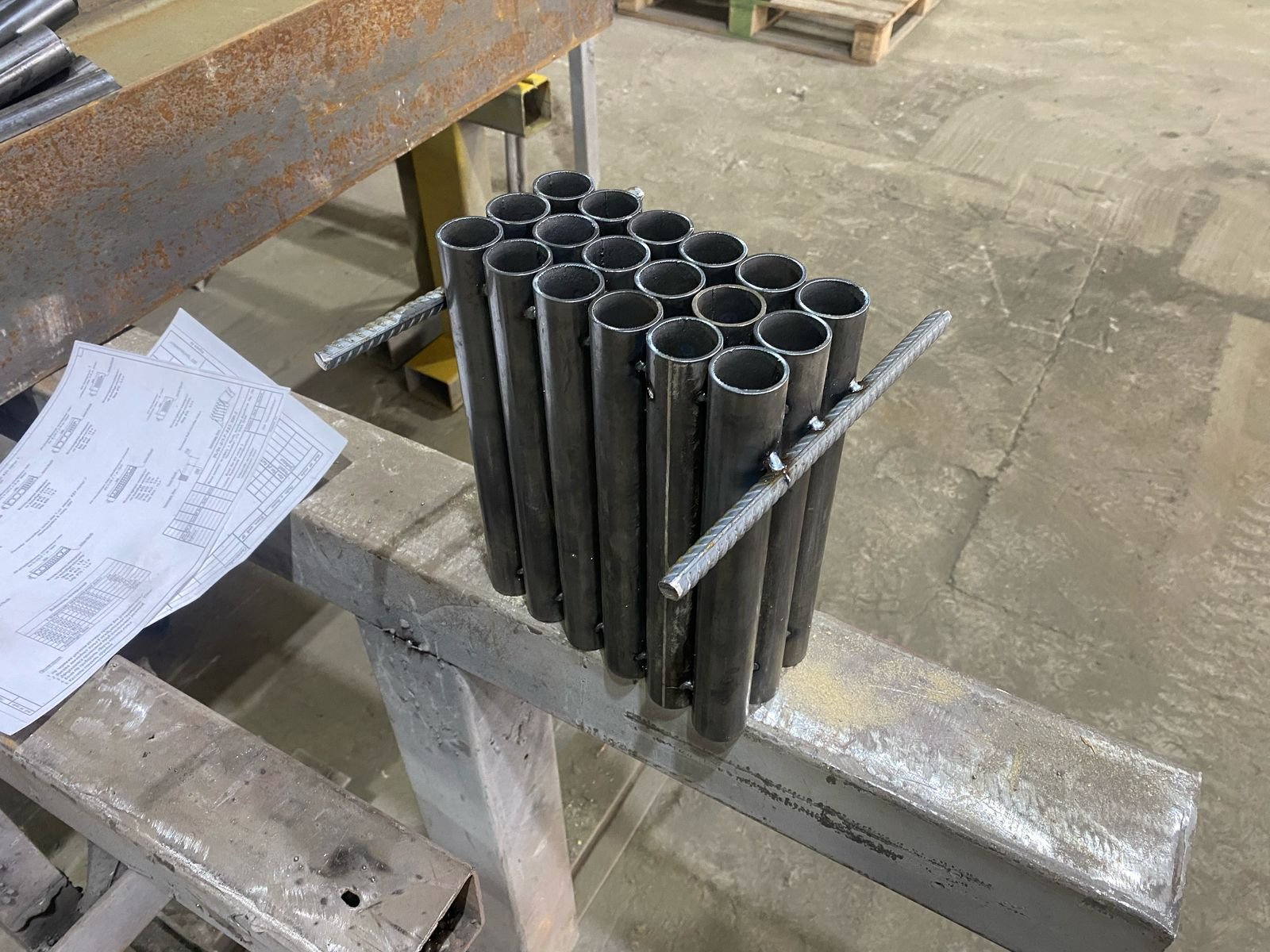

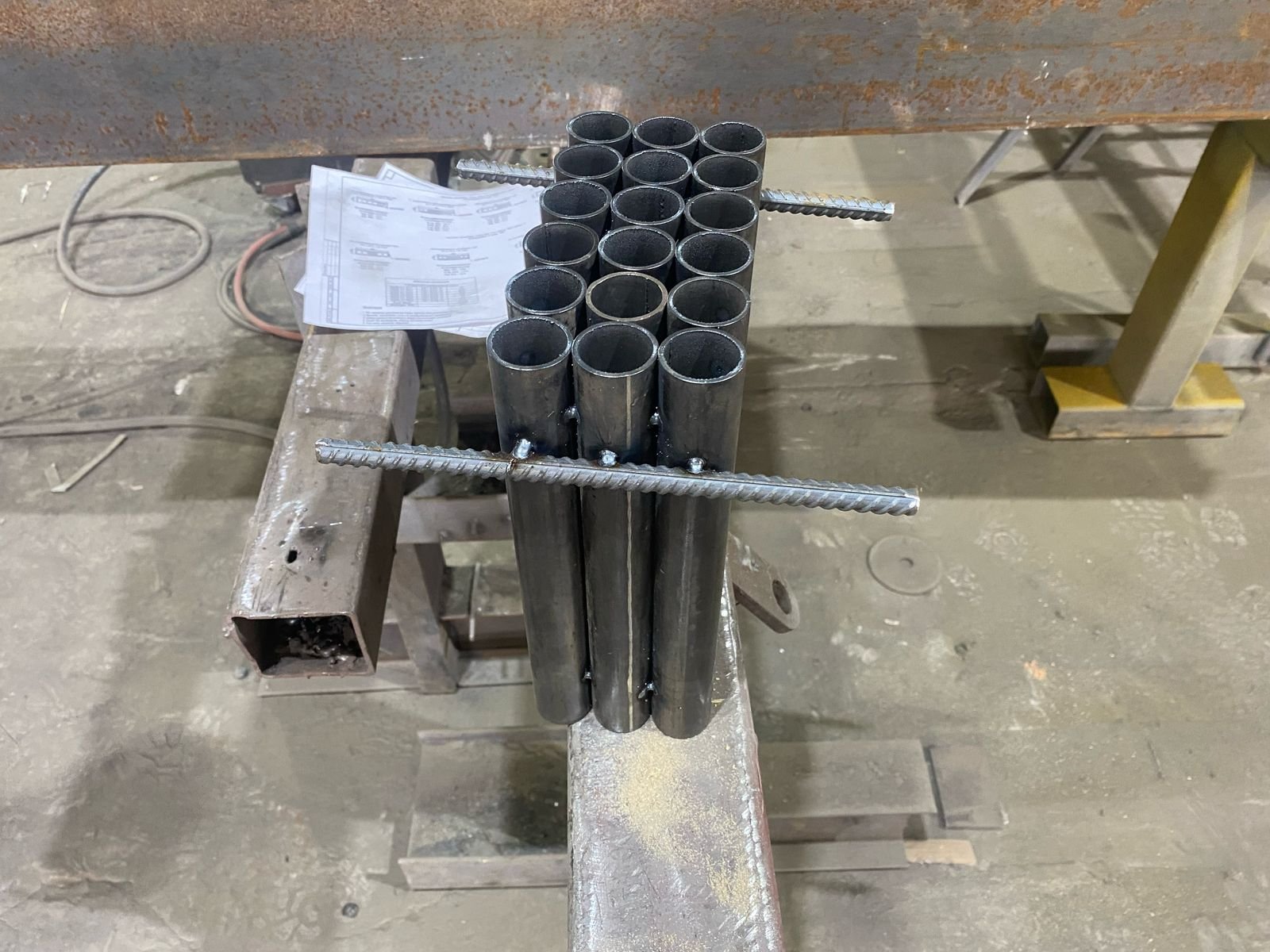

Сборка гильзопакетов : Если требуется изготовление сложных конструкций, таких как гильзопакеты, отдельные элементы собираются в единый блок. При этом используются сварочные технологии или болтовые соединения.
Нанесение защитных покрытий : Для защиты от коррозии и повышения огнестойкости гильзы покрываются цинком, полимерными составами или огнезащитными материалами.
Контроль качества : Каждая партия продукции проходит строгий контроль на соответствие размерам, прочности и другим характеристикам.

В зависимости от назначения гильзы могут комплектоваться дополнительными элементами: уплотнителями, теплоизоляцией, противопожарными вставками. Это делает их универсальными для различных условий эксплуатации.

Вы ищете надежные закладные гильзы для прокладки кабеля и трубопроводов, но не знаете, где их заказать? Обращайтесь к нам! Мы изготовим закладные гильзы по вашим индивидуальным требованиям и чертежам. Гарантируем высокое качество и оперативные сроки выполнения вашего заказа.

+7 (495) 188-80-44 info@investsteel.ru

Виды закладных гильз

По назначению

Для трубопроводов: Эти гильзы предназначены для защиты водопроводных, канализационных, отопительных и технологических труб. Они могут быть изготовлены из различных материалов, включая сталь, нержавеющую сталь или полимеры. Диаметр таких гильз варьируется от 20 мм до 300 мм и более.
Для кабельных трасс: Используются для прокладки электрических кабелей и проводов. Часто такие гильзы оснащаются огнестойкими вставками для предотвращения распространения огня. Пример: кабельные проходки ЭОМ + СС.
Фланцевые гильзы: Обеспечивают повышенную герметичность и применяются в местах с высоким давлением или агрессивной средой. Фланцы позволяют легко демонтировать и заменять коммуникации.
Огнестойкие гильзы: Эти гильзы изготавливаются с использованием специальных огнезащитных материалов, таких как базальтовая вата или огнестойкие уплотнители. Они соответствуют требованиям пожарной безопасности (ГОСТ 30247.0-94).
Изолированные гильзы: Оснащены тепло- или звукоизоляционными материалами. Применяются в жилых и общественных зданиях для снижения теплопотерь и шума.

По конструкции

Простые гильзы: Цилиндрическая форма без дополнительных элементов. Подходят для стандартных задач, где не требуется повышенная герметичность или защита.
Гильзопакеты: Комплексные решения, включающие несколько гильз в одном блоке. Удобны для прокладки множества коммуникаций одновременно.
Сборные гильзы: Изготавливаются из нескольких частей, которые соединяются на месте монтажа. Это позволяет использовать их в сложных условиях, например, при ремонте существующих конструкций.
Гильзы с противопожарными вставками: Оснащены специальными вставками, которые расширяются при нагревании и герметизируют проход.

Типы закладных гильз

По материалу

Стальные гильзы: Наиболее распространенный вариант. Используются в большинстве строительных и промышленных проектов.
Нержавеющие гильзы: Применяются в агрессивных средах, например, в химической или пищевой промышленности.
Полимерные гильзы: Легкие и коррозионностойкие. Используются в бытовых и малонагруженных системах.
Алюминиевые гильзы: Обладают небольшим весом и высокой устойчивостью к коррозии. Применяются в легких конструкциях.

По способу установки

Закладные гильзы: Устанавливаются на этапе строительства и заливаются бетоном.
Накладные гильзы: Монтируются на готовые конструкции.

Марки стали для изготовления закладных гильз

Выбор марки стали зависит от условий эксплуатации и требований к прочности, коррозионной стойкости и огнестойкости. Рассмотрим наиболее популярные марки:

Углеродистые стали

Ст3сп: Универсальная углеродистая сталь, используемая для изготовления простых гильз. Хорошо поддается сварке и механической обработке.
Ст5сп: Более прочная углеродистая сталь. Применяется для гильз, работающих под нагрузкой.

Низколегированные стали

09Г2С: Низколегированная сталь с повышенной прочностью. Применяется для гильз, работающих под давлением или в агрессивных средах.
10ХСНД: Сталь с добавлением никеля и хрома. Обладает высокой коррозионной стойкостью.

Нержавеющие стали

12Х18Н10Т: Нержавеющая сталь, устойчивая к коррозии. Идеальна для использования в химической и пищевой промышленности.
08Х18Н10: Аналогична 12Х18Н10Т, но менее прочная. Применяется в менее нагруженных системах.

Конструкционные стали

20К: Конструкционная сталь, применяемая для изготовления гильз с высокими требованиями к герметичности.
09Г2ФБ: Сталь с повышенной ударной вязкостью. Используется в условиях низких температур.

Алюминиевые сплавы

АД31: Алюминиевый сплав, используемый для легких и коррозионностойких гильз.

ГОСТы для закладных гильз

Производство закладных гильз регламентируется множеством стандартов, которые обеспечивают их качество и безопасность. Рассмотрим основные ГОСТы:

Для труб и профилей

ГОСТ 10704-91: Стальные электросварные трубы прямошовные. Применяются для изготовления гильз.
ГОСТ 8732-78: Бесшовные горячедеформированные трубы. Используются для гильз, работающих под высоким давлением.

Для листового металла

ГОСТ 14637-89: Сталь углеродистая обыкновенного качества. Применяется для изготовления корпусов гильз.
ГОСТ 14918-80: Оцинкованные стали. Используются для защиты от коррозии.

Для огнестойких материалов

ГОСТ 30247.0-94: Требования к огнестойкости строительных конструкций.
ГОСТ Р 53316-2009: Кабельные проходки с огнестойкими свойствами.

Для крепежных элементов

ГОСТ 7798-70: Болты с шестигранной головкой. Применяются для сборных гильз.
ГОСТ 5915-70: Гайки шестигранные.

Сферы применения закладных гильз (Гильзопакетов)

Закладные гильзы (гильзопакеты) — это ключевые элементы, без которых невозможно представить современное строительство. Их используют для защиты коммуникаций, обеспечения безопасности и продления срока службы инженерных систем. Рассмотрим все возможные сферы применения в строительстве с техническими примерами и пояснениями.

Водоснабжение и канализация

Прокладка через фундамент и стены

Ввод в здание: Гильзы из оцинкованной стали (ГОСТ 14918-80) диаметром 50–150 мм используются для защиты водопроводных и канализационных труб при их проходе через фундамент. Это предотвращает деформацию труб из-за усадки здания.
Стояки в многоэтажках: В многоквартирных домах гильзы устанавливаются на вертикальные стояки водоснабжения и канализации. Например, гильзы из ПНД (полиэтилена низкого давления) защищают чугунные трубы от коррозии и упрощают их замену.
Пример: Гильза диаметром 110 мм для канализационного стояка в жилом доме.

Отопление

Защита трубопроводов в перекрытиях

Проход через межэтажные плиты: Для труб отопления применяются гильзы с теплоизоляционными вставками (например, из пенополиуретана). Это минимизирует теплопотери и предотвращает конденсат.
Компенсация расширения: Гильзы из нержавеющей стали (марка 12Х18Н10Т) позволяют трубам расширяться при нагреве, не повреждая стены.

Электроснабжение

Кабельные проходки в стенах и перекрытиях

Силовые кабели: Огнестойкие гильзы (ГОСТ 30247.0-94) используются для прокладки кабелей через стены и перекрытия. Например, кабельные проходки ЭОМ + СС обеспечивают защиту от возгорания.
Слаботочные системы: Для интернета, ТВ и телефонии применяются гильзы из ПВХ с диаметром 20–32 мм.

Вентиляция и кондиционирование

Прокладка воздуховодов

Вертикальные каналы: Гильзопакеты используются для монтажа вентиляционных коробов в многоэтажных домах. Например, гильзы из оцинкованной стали (ГОСТ 14918-80) защищают воздуховоды от коррозии.
Кондиционеры: Для фреоновых трубок сплит-систем применяются гильзы с резиновыми уплотнителями, которые компенсируют вибрации.

Звуко и виброизоляция

Снижение шума в многоквартирных домах

Изолированные гильзы: Гильзы с резиновыми или силиконовыми прокладками (например, по ГОСТ 30247.0-94) устанавливаются в стенах между квартирами для снижения шума от водопроводных труб.
Пример: Гильза с минераловатным уплотнителем для стояка канализации в жилом доме.

Ремонт и модернизация

Без разрушения конструкций

Замена труб в старых домах: В хрущевках и сталинках гильзы позволяют заменить изношенные трубы, не вскрывая стены. Например, гильза диаметром 25 мм из нержавеющей стали (марка 08Х18Н10) используется для замены стальных труб на пластиковые.
Монтаж «теплого пола»: Гильзы защищают греющие кабели и трубы водяного пола при их проходе через перекрытия.

Частные дома и коттеджи

Особенности индивидуального строительства

Автономная канализация: Гильзы из ПНД диаметром 160 мм используются для прокладки труб септиков через фундамент.
Скважины и насосы: Гильзы из нержавеющей стали защищают водопроводные трубы от грунтовых вод и механических повреждений.

Пожарная безопасность

Огнестойкие решения

Герметизация проходов:Огнестойкие гильзы с базальтовыми вставками (ГОСТ Р 53316-2009) предотвращают распространение огня через коммуникации.
Пример: Гильза с огнезащитным уплотнителем для кабельной трассы в жилом доме.

Современные технологии

Интеграция с «умным домом»

Кабели для автоматики: Гильзы малого диаметра (16–20 мм) используются для прокладки кабелей систем «умный дом», видеонаблюдения и датчиков.

Офисные здания

В современных бизнес-центрах закладные гильзы используются для прокладки множества коммуникаций, включая:

Климатические системы : гильзопакеты защищают воздуховоды вентиляции и кондиционирования, которые проходят через перекрытия и стены. Например, гильзы из оцинкованной стали (ГОСТ 14918-80) обеспечивают герметичность и устойчивость к коррозии.
Электрические сети : кабельные проходки ЭОМ + СС применяются для силовых кабелей и слаботочных систем (интернет, телефония). Огнестойкие гильзы (ГОСТ 30247.0-94) предотвращают распространение огня при авариях.
Системы безопасности : гильзы защищают кабели видеонаблюдения, сигнализации и контроля доступа.

Торговые центры

В торговых комплексах гильзы решают задачи масштабных инженерных сетей:

Водоснабжение и канализация : гильзы из ПНД или нержавеющей стали (марка 12Х18Н10Т) используются для прокладки труб к санузлам, фуд-кортам и магазинам.
Электроснабжение магазинов : гильзы диаметром 50–100 мм защищают кабели питания при их проходе через стены и перекрытия.
Пожаротушение : огнестойкие гильзы с минераловатными вставками устанавливаются на трубопроводы спринклерных систем.

Гостиницы и рестораны

Здесь акцент сделан на безопасность и эстетику:

Газовые магистрали : в ресторанах гильзы из углеродистой стали (Ст3сп) защищают газовые трубы, проходящие через кухонные стены.
Системы «умный отель» : гильзы малого диаметра (16–25 мм) используются для прокладки кабелей управления освещением, климатом и электронными замками.
Дренажные системы : в подвалах гостиниц гильзы из полипропилена защищают трубы от грунтовых вод.

Бизнес-парки и склады

На таких объектах гильзы обеспечивают надежность тяжелых коммуникаций:

Технологические трубопроводы : на складах химических товаров применяются гильзы из нержавеющей стали (08Х18Н10), устойчивой к агрессивным средам.
Автоматизация : гильзопакеты защищают кабели роботизированных систем управления складом.
Кабельные эстакады : гильзы из оцинкованной стали (ГОСТ 10704-91) используются для прокладки кабелей на открытых конструкциях.

Развлекательные и культурные объекты

В кинотеатрах, музеях и концертных залах гильзы решают специфические задачи:

Аудио- и видеосистемы : гильзы защищают кабели высокой мощности для звукового оборудования.
Сценические механизмы : в театрах гильзы из износостойкой стали (20К) используются для прокладки кабелей управления подъемниками и освещением.
Чистые помещения : в музеях гильзы с антистатическим покрытием защищают коммуникации от пыли и влаги.

Многофункциональные комплексы

В зданиях, сочетающих офисы, магазины и жилье, гильзы обеспечивают интеграцию систем:

Центральные коммуникации : гильзопакеты объединяют трубопроводы водоснабжения, отопления и электричества для разных зон комплекса.
Энергоэффективность : теплоизолированные гильзы минимизируют теплопотери в магистральных трубах.

Промышленное строительство

Закладные гильзы в промышленности решают задачи повышенной сложности: защита коммуникаций от экстремальных нагрузок, агрессивных сред и высоких температур.

Нефтегазовая отрасль

Магистральные трубопроводы: Гильзы из нержавеющей стали 12Х18Н10Т (ГОСТ 5632-72) используются для прокладки нефтепроводов и газопроводов. Они выдерживают давление до 15 атм и коррозию от сероводорода.
Морские платформы: Для защиты труб от соленой воды применяются гильзы из алюминиевого сплава АД31 с полимерным покрытием.

Химическая и фармацевтическая промышленность

Агрессивные среды: Гильзы из стали 08Х18Н10 (ГОСТ 5582-75) или политетрафторэтилена (ПTFE) защищают трубопроводы с кислотами и щелочами. Например, для транспортировки серной кислоты используются гильзы с тефлоновым покрытием.
Стерильные системы: В фармацевтике гильзы с полированной внутренней поверхностью предотвращают загрязнение жидкостей.

Металлургия и машиностроение

Высокотемпературные системы: Гильзы из жаропрочной стали 15Х25Т (ГОСТ 5632-72) устанавливаются в цехах с температурой до 1000°C, например, в системах охлаждения сталеплавильных печей.
Кабельные трассы: Огнестойкие гильзы с базальтовыми вставками (ГОСТ 30247.0-94) защищают кабели от искр и возгораний.

Энергетика

Тепловые электростанции: Гильзы из стали 20К (ГОСТ 5520-79) используются для прокладки паропроводов. Теплоизолированные гильзы минимизируют теплопотери.
Атомные станции: Гильзы с радиационностойкими покрытиями применяются для кабельных трасс в зонах с повышенным радиационным фоном.

Дорожное и транспортное строительство

В этой сфере гильзы обеспечивают надежность коммуникаций, проложенных под дорожным полотном, мостами и тоннелями.

Автомагистрали

Подземные коммуникации: Гильзы из полиэтилена низкого давления (ПНД) диаметром 110–250 мм защищают водопроводные и канализационные трубы под трассами. Например, гильза ПНД по ГОСТ 16338-85 выдерживает нагрузку от грунта и транспорта.
Кабельные сети: Для прокладки кабелей связи и освещения используются гильзы из ПВХ с антикоррозийным покрытием.

Мосты и эстакады

Дренажные системы: Гильзы из оцинкованной стали (ГОСТ 14918-80) защищают дренажные трубы в основаниях мостов.
Трубопроводы на эстакадах: Гильзопакеты из стали Ст3сп (ГОСТ 380-2005) используются для прокладки магистральных труб надземных эстакад.

Тоннели и подземные переходы

Вентиляция и электричество: В тоннелях гильзы с огнестойкими вставками (ГОСТ Р 53316-2009) защищают кабели и воздуховоды.
Системы безопасности: Гильзы из нержавеющей стали устанавливаются для кабелей видеонаблюдения и датчиков пожарной сигнализации.

Железнодорожные пути

Кабели сигнализации: Гильзы из полимеров с повышенной износостойкостью прокладываются под рельсами для защиты кабелей управления поездами.
Водостоки: Гильзы из чугуна с антикоррозийным покрытием используются для дренажных систем вдоль путей.

Подземные паркинги

Дренажные системы : Гильзы из ПНД (ГОСТ 16338-85) защищают трубы от грунтовых вод и механических повреждений. Например, гильза диаметром 160 мм используется для отвода воды из подвальных помещений.
Пожаротушение : Огнестойкие гильзы с минераловатными вставками (ГОСТ 30247.0-94) устанавливаются на трубопроводы спринклерных систем.

Тоннели и метрополитены

Вентиляция и освещение : Гильзопакеты из нержавеющей стали 12Х18Н10Т (ГОСТ 5632-72) защищают воздуховоды и кабели от влаги и коррозии.
Системы безопасности : Гильзы с антикоррозийным покрытием используются для прокладки кабелей видеонаблюдения и аварийной сигнализации.

Мосты и эстакады

Трубопроводы на опорах : Гильзы из стали Ст3сп (ГОСТ 380-2005) с цинковым покрытием защищают магистральные трубы от вибраций и перепадов температур.
Дренаж : Чугунные гильзы (ГОСТ 9583-75) устанавливаются в основаниях мостов для отвода дождевой воды.

Аэропорты

Топливные магистрали : Гильзы из нержавеющей стали 08Х18Н10 (ГОСТ 5582-75) защищают трубопроводы для подачи топлива к самолетам.
Системы кондиционирования : Теплоизолированные гильзы минимизируют теплопотери в трубах климатических систем.

Железнодорожные станции

Кабели сигнализации и связи : Гильзы из полимеров (например, ПВХ) с устойчивостью к истиранию защищают кабели управления поездами.
Водоснабжение : Гильзы из оцинкованной стали (ГОСТ 14918-80) используются для прокладки труб питьевой воды.

Водные сооружения (плотины, каналы)

Подводные коммуникации : Гильзы из стали 20К (ГОСТ 5520-79) с эпоксидным покрытием защищают трубы от давления воды и коррозии.
Гидроэлектростанции : Гильзопакеты из жаропрочной стали 15Х25Т применяются для трубопроводов охлаждения турбин.

Энергетические объекты (подстанции, ЛЭП)

Кабели высокого напряжения : Огнестойкие гильзы (ГОСТ Р 53316-2009) обеспечивают безопасность при прокладке силовых кабелей.
Системы заземления : Гильзы из меди или медных сплавов используются для защиты заземляющих проводников.

Изготовление гильз эом и сс на заказ. Профессионально и быстро. Обращайтесь!
