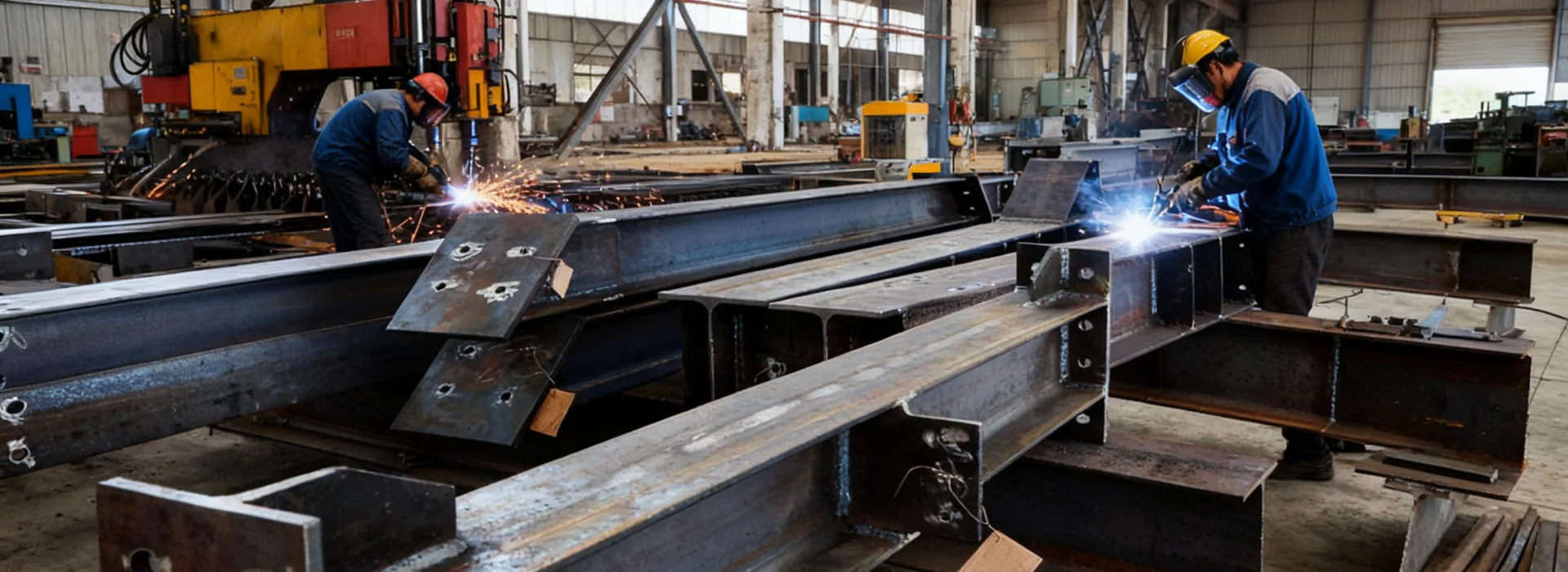

Производство сварных балок
Сварные стальные балки служат заменой горячекатаных двутавровых балок, изготовленных в соответствии с ГОСТ 57837-2017 и СТО АСЧМ 20-93 (ныне не действующий). Производство таких балок либо сокращено, либо полностью прекращено. Переход на сварные профили осуществляется при разработке чертежей КМ или по согласованию с авторами чертежей.
Применение сварных двутавровых балок
Сварные двутавровые балки широко используются для изготовления несущих конструкций, таких как колонны, стропильные и подстропильные фермы, балки, рамные конструкции, эстакады, мосты и подкрановые пути. Особенно эффективны они в большепролетных конструкциях промышленных зданий и сооружений.
Технология производства сварных балок
Производство сварных балок включает несколько ключевых этапов, обеспечивающих высокое качество и надежность конечного продукта. Процесс начинается с подготовки горячекатаного листового проката. Металл очищается от окалин, брызг и других дефектов на установке дробеметной очистки, что гарантирует чистоту поверхности для последующих операций.
Сварка листов стенок и полок встык осуществляется на автоматизированной линии с предварительной подготовкой кромок. Это обеспечивает высокую точность и качество сварных соединений. Листовой металлопрокат раскраивается на установках газо-плазменной резки с ЧПУ. После этого полки и стенки проходят правку на специальной машине, что устраняет возможные деформации и улучшает геометрические параметры.
Непосредственная сварка балок выполняется с одновременной правкой полок с использованием ЧПУ. Это позволяет добиться высокой точности и качества сварных швов. Балочный профиль подвергается раскрою на линии пиления и сверлению отверстий с ЧПУ. После этого производится приемка по качеству, где проверяется соответствие всех параметров нормативным требованиям.
Современное оборудование и материалы
Наше предприятие оснащено высокопроизводительным оборудованием, позволяющим сваривать листовой прокат из углеродистых (С235, С245, С255) и низколегированных сталей (С345) с характеристиками:
- Длина листа: 1-8 м
- Ширина: 150-2500 мм
- Толщина: 4-40 мм
- Общая длина свариваемых листов: до 16000 мм
Сварка выполняется под флюсом на медной подкладке в автоматическом режиме, что обеспечивает стабильность процесса и высокое качество швов.
Преимущества автоматизированной линии
Линия полностью автоматизирована, что исключает необходимость предварительной сборки и точечной прихватки стенки и полок. Это способствует получению более качественной продукции и поддержанию высоких темпов производства.
- Высота балки: 250-2500 мм
- Толщина стенки: 5-30 мм
- Ширина полки: 160-1000 мм
- Толщина полки: 6-40 мм
- Вес балки: до 1 т/м
- Длина балки: 6000-16000 мм
Сварка осуществляется под флюсом раздвоенным электродом (4х2 мм) одновременно с двух сторон стенки, сначала формируется тавр, который затем переворачивается и сваривается в двутавровую балку. Это обеспечивает плотное прилегание стенки к полке и предотвращает деформацию при сварке.
По желанию заказчика производится резка торцов. На готовую продукцию предоставляется документ на готовую продукцию и сертификат качества на листовой прокат и сварочные материалы.
Производство балок осуществляется в соответствии со стандартом организации СТО 70961327-001-2011. Наши специалисты всегда готовы помочь вам с выбором сортамента и ответить на все технические и организационные вопросы.
Основные требования и нормативы
Требования к сварным балкам
Все сварные балки должны соответствовать следующим стандартам:
- ГОСТ 23118-2012: Конструкции стальные строительные. Общие технические условия.
- ГОСТ 8713-79: Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры.
- СП 53-101-98: Изготовление и контроль качества стальных строительных конструкций.
- ГОСТ Р 57837-2017: Двутавры стальные горячекатаные с параллельными гранями полок. Технические условия.
Материалы для изготовления балок
Двутавры изготавливаются из горячекатаного проката, поставляемого в листах по ГОСТ 19903-2015. Применяются следующие виды стали:
- Углеродистая сталь общего назначения и низколегированная сталь толщиной 6 мм и более – по ГОСТ 27772-2015.
- Углеродистая сталь общего назначения толщиной 6 мм и более – по ГОСТ 14637-89.
- Низколегированная сталь толщиной 6 мм и более – по ГОСТ 19281-89.
Марка, категория качества и класс прочности стали указываются в заказе и чертежах КМ и КМД.
Технические характеристики и сварочные материалы
- Предельные отклонения — Предельные отклонения по толщине стенки и полок балки должны соответствовать ГОСТ 19903-2015.
- Материалы для сварки — Для сварки используются материалы (сварочная проволока, электроды, флюс, углекислый газ или газовые смеси), соответствующие СП 16.13330.2011. Они должны обеспечивать временное сопротивление металла шва не ниже, чем у основного металла.
- Стыковые швы — Стыковые швы на листах полок и стенок балок выполняются встык без накладок. Временное сопротивление наплавленного металла должно быть равно временному сопротивлению основного металла. Все сварные швы должны быть непрерывными и соответствовать II категории и среднему уровню качества по ГОСТ 23118-2012.
Виды испытаний и объем контроля сварных соединений выбираются в зависимости от установленного уровня качества по ГОСТ 23118-2012.
Геометрические отклонения — Предельные отклонения размеров геометрической формы сварной балки и сварных швов должны соответствовать ГОСТ 57837-2017, ГОСТ 8713-79, ГОСТ 14771-76. Сварные стальные балки представляют собой надежное и эффективное решение для различных строительных задач, обеспечивая высокую прочность и долговечность конструкций.
Качественое изготовление сварных балок
