Сварные переходы

Изготовление сварных переходов

+7(495)188-80-44 info@investsteel.ru
Доступные мощности из 2000 тонн.

Производство и изготовление сварных переходов

Наши услуги по изготовлению сварных переходов включают полный цикл производства высококачественных элементов трубопроводов. Мы предлагаем изготовление сварных переходов на заказ с техническими характеристиками:

  • Переходы сварные диаметром от Dу 150 до 1400 мм .
  • Рабочее давление до 2,5 МПа (25 кгс/см²) .
  • Продукция соответствует стандартам: ОСТ 36-22-77, ОСТ 34.10.753-7, СК 2109-92, ТС-585, ТС-586 .

Наша компания профессионально занимается производством и изготовлением сварных переходов , которые являются незаменимыми элементами трубопроводных систем. Сварные переходы – это фасонные детали, предназначенные для соединения труб разного диаметра или изменения направления потока рабочей среды. Они обеспечивают плавное изменение сечения трубопровода, снижая гидравлические потери и улучшая эффективность системы. Закажите у нас сварные переходы, которые соответствуют всем стандартам качества и безопасности, и убедитесь в надежности нашего производства.

Стальные переходы Сварные переходы Стальные сварные переходы Изготовление сварных переходов

Почему вам нужны сварные переходы

Сварные переходы играют ключевую роль в трубопроводных системах, обеспечивая надежное соединение участков с различными диаметрами. Они широко применяются в следующих сферах:

  • Нефтегазовая промышленность (транспортировка нефти, газа и нефтепродуктов).
  • Химическая промышленность (работа с агрессивными химическими веществами).
  • Энергетика (паропроводы, системы охлаждения и теплоснабжения).
  • Водоснабжение и водоотведение (канализационные системы, водопроводы).

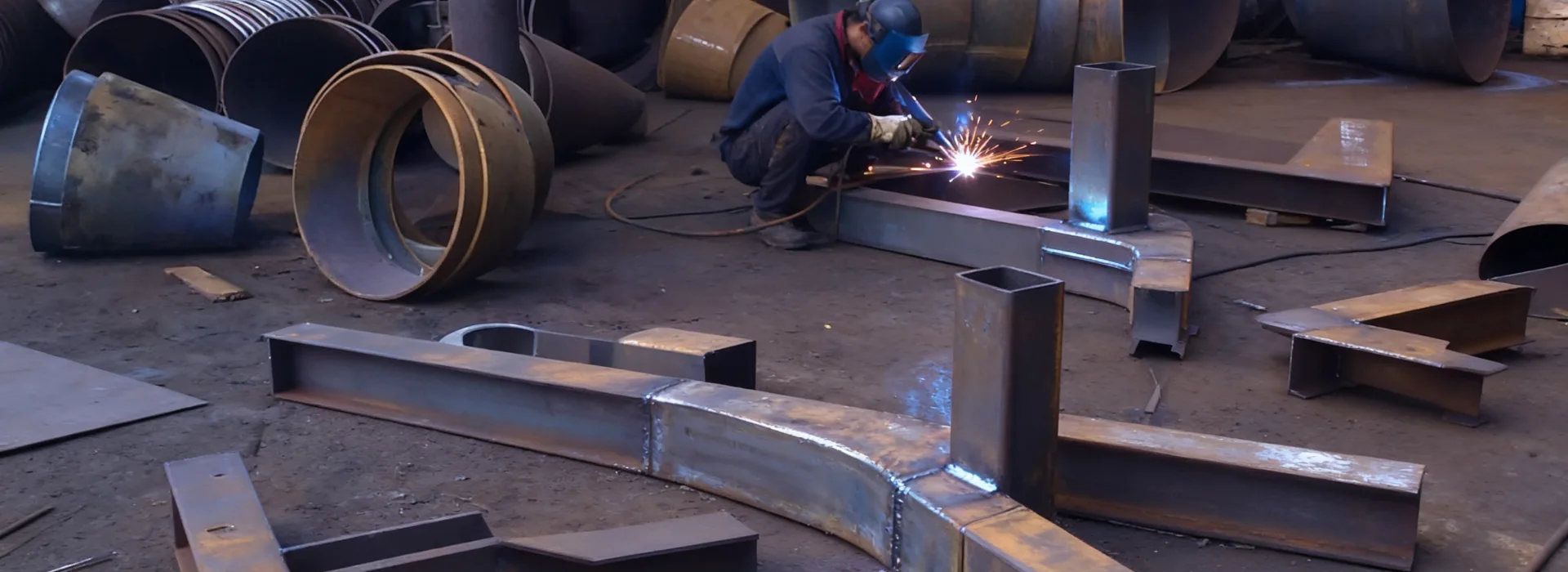

Технология и процесс изготовления сварных переходов

Процесс изготовления сварных переходов требует высокой точности, современного оборудования и строгого соблюдения технологических норм. Рассмотрим основные этапы производства:

Купить стальные переходы Москва Производство стальных переходов Изготовление стальных сварных переходов Сварные стальные переходы на заказ
  • Подготовка материала - На первом этапе выбирается подходящий материал в зависимости от условий эксплуатации. Это может быть углеродистая сталь, нержавеющая сталь или легированные сплавы. Заготовки подвергаются тщательной очистке и проверке на наличие дефектов.
  • Формирование заготовки - Для создания переходов используются два основных метода: штамповка и гибка. При штамповке заготовка нагревается до определенной температуры и формуется под давлением. Гибка применяется для изделий меньшего диаметра и позволяет получить более точную геометрию.
  • Сварка - После формирования заготовки выполняется сварка. Для этого используется автоматическая или полуавтоматическая сварка под флюсом, что обеспечивает высокое качество шва. Важно отметить, что сварной шов должен быть равномерным, без трещин и пор.
  • Термообработка - После сварки изделия проходят термообработку для снятия внутренних напряжений и улучшения механических свойств. Этот этап особенно важен для переходов, которые будут работать при высоких температурах или давлении.
  • Контроль качества - Каждый сварной переход проходит многоступенчатый контроль качества. Это включает визуальный осмотр, ультразвуковой контроль сварных швов, гидравлические испытания и проверку на соответствие стандартам. Только после успешного прохождения всех тестов изделие считается готовым к использованию.

Виды, типы и ГОСТы сварных переходов

Сварные переходы – это фасонные элементы трубопроводов, которые обеспечивают плавное изменение диаметра или соединение труб разного сечения. Они играют ключевую роль в обеспечении надежности и эффективности трубопроводных систем. Рассмотрим подробно их виды, типы и стандарты (ГОСТы), регулирующие их производство.


Классификация сварных переходов по форме

Концентрические переходы имеют осевую симметрию и используются для соединения труб одинакового диаметра с плавным изменением сечения. Их основное преимущество – сохранение центральной линии потока рабочей среды, что минимизирует гидравлические потери. Примеры применения: системы отопления, водоснабжения и магистральные трубопроводы.

Эксцентрические переходы применяются там, где важно сохранить уровень трубопровода без изменения его высоты. Например, в системах водоотведения они помогают избежать образования воздушных пробок. Также их часто используют в трубопроводах с горизонтальным расположением.


Классификация по методу изготовления

Штампованные переходы изготавливаются методом горячей штамповки. Заготовка нагревается до определенной температуры и формуется под давлением. Такие переходы отличаются высокой прочностью и долговечностью. Применяются в нефтегазовой промышленности и энергетике.

Гнутые переходы создаются путем холодной или горячей гибки заготовок. Этот метод позволяет получить более точную геометрию изделия. Гнутые переходы чаще всего используются в системах небольшого диаметра, таких как бытовые трубопроводы.

Сварные переходы изготавливаются путем сваривания двух частей трубы разного диаметра. Этот метод наиболее универсален и позволяет создавать переходы различных размеров и конфигураций. Сварные переходы широко применяются в строительстве и промышленности.


Классификация по размерам и толщине стенки

Размеры сварных переходов определяются их внутренним диаметром (Dy) и толщиной стенки. Стандартные диаметры колеблются от 150 мм до 1400 мм , а толщина стенки может варьироваться от 5 мм до 30 мм .

Условный проход (Dy) – это параметр, который указывает на номинальный внутренний диаметр перехода. Например:

  • Переходы Dy 150 используются в малых трубопроводах.
  • Переходы Dy 1400 применяются в магистральных трубопроводах.

Толщина стенки зависит от рабочего давления и условий эксплуатации. Например:

  • Для систем с давлением до 1,6 МПа используются переходы с толщиной стенки 5–10 мм.
  • Для систем с давлением до 2,5 МПа применяются переходы с толщиной стенки 10–30 мм.

Классификация по материалу

Материал изготовления сварных переходов определяется условиями эксплуатации. Основные материалы включают:

Углеродистая сталь - Переходы из углеродистой стали (Ст3сп , Ст20 ) применяются в системах с умеренными условиями эксплуатации. Они доступны по цене и обладают высокой прочностью.

Нержавеющая сталь - Нержавеющие переходы (AISI 304 , AISI 316 , 12Х18Н10Т ) используются в химической и пищевой промышленности. Они устойчивы к коррозии и воздействию агрессивных сред.

Легированная сталь - Легированные переходы (15Х5М , 12Х1МФ ) применяются в энергетике и нефтегазовой промышленности. Они выдерживают высокие температуры и давление.

Ищете надежные стальные сварные переходы и не знаете, где их заказать? Мы здесь, чтобы предложить вам идеальное решение. Мы изготовим стальные сварные переходы по вашим индивидуальным чертежам, учитывая все ваши требования!

Стандарты (ГОСТы) для сварных переходов

Производство сварных переходов регулируется различными стандартами, которые зависят от области применения и типа изделия. Рассмотрим основные ГОСТы:

ГОСТ 17378-2001 - Этот стандарт описывает концентрические и эксцентрические переходы для трубопроводов общего назначения. Он регулирует размеры, материалы и технические требования к изделиям.

ОСТ 36-22-77 - Стандарт ОСТ 36-22-77 применяется в нефтегазовой промышленности. Он устанавливает требования к переходам, работающим при высоком давлении и температуре.

ОСТ 34.10.753-7 - Этот стандарт используется в энергетике. Он регулирует производство переходов для паропроводов и систем теплоснабжения.

СК 2109-92 - Стандарт СК 2109-92 применяется для трубопроводов, работающих в условиях агрессивных сред. Он устанавливает требования к материалам и методам контроля качества.

ТС-585 и ТС-586 - Эти стандарты регулируют производство переходов с повышенной коррозионной стойкостью. Они используются в химической промышленности и других отраслях, где важна устойчивость к агрессивным веществам.


Особые требования к сварным переходам

В зависимости от условий эксплуатации к сварным переходам предъявляются дополнительные требования:

Высокое давление - Для систем с высоким давлением (до 2,5 МПа) используются переходы с усиленной конструкцией и толщиной стенки. Они проходят гидравлические испытания для проверки прочности.

Высокие температуры - Переходы, работающие при температуре выше +400°C, изготавливаются из легированных сталей. Они проходят термообработку для повышения жаропрочности.

Агрессивные среды - Для работы с агрессивными химическими веществами используются переходы из нержавеющей стали или полимерных материалов. Они проходят дополнительные испытания на коррозионную стойкость.


Примеры применения различных типов переходов

Нефтегазовая промышленность - В магистральных трубопроводах применяются концентрические переходы из стали 12Х1МФ (ГОСТ 17378-2001). Они выдерживают давление до 2,5 МПа и температуру до +450°C.

Химическая промышленность - В химических трубопроводах используются эксцентрические переходы из нержавеющей стали AISI 316 (ОСТ 36-22-77). Они устойчивы к воздействию кислот и щелочей.

Энергетика - В паропроводах применяются переходы из легированной стали 15Х5М (ОСТ 34.10.753-7). Они работают при температуре до +500°C и давлении до 2,5 МПа.

Водоснабжение - В системах водоснабжения используются переходы из углеродистой стали Ст20 (ГОСТ 17378-2001). Они выдерживают давление до 1,6 МПа и подходят для работы с питьевой водой.

Промышленные и строительные сферы применения сварных переходов

Сварные переходы – это универсальные элементы трубопроводных систем, которые находят широкое применение в различных отраслях промышленности и строительства. Их основная задача – обеспечить плавное изменение диаметра труб или соединение участков с разным сечением, что делает их незаменимыми в сложных инженерных решениях. Рассмотрим подробно, где и как применяются сварные переходы.


Нефтегазовая промышленность

Нефтегазовая отрасль является одной из ключевых сфер применения сварных переходов. Трубопроводы в этой области работают при высоких давлениях, температурах и под воздействием агрессивных сред.

Примеры применения:

  • Магистральные трубопроводы :
    В магистральных трубопроводах для транспортировки нефти, газа и нефтепродуктов используются концентрические переходы из углеродистой стали (Ст20 , 12Х1МФ ) или легированных сплавов (15Х5М ). Они выдерживают давление до 2,5 МПа и температуру до +450°C.

  • Технологические трубопроводы :
    На нефтеперерабатывающих заводах применяются эксцентрические переходы из нержавеющей стали (AISI 316 , 12Х18Н10Т ), которые устойчивы к коррозии и химическим воздействиям.

  • Системы сбора и подготовки нефти :
    Здесь используются переходы с усиленной конструкцией, способные работать в условиях высокого давления и агрессивных сред (например, сероводородсодержащие продукты).


Химическая промышленность

В химической промышленности трубопроводы транспортируют агрессивные вещества, такие как кислоты, щелочи, растворители и другие химические реагенты. Поэтому к сварным переходам предъявляются повышенные требования по коррозионной стойкости.

Примеры применения:

  • Трубопроводы для кислот :
    Для работы с серной, соляной или азотной кислотой используются переходы из нержавеющей стали (AISI 316L , 10Х17Н13М2Т ). Эти материалы обладают высокой устойчивостью к химическому воздействию.

  • Системы очистки и фильтрации :
    В установках для очистки воды и воздуха применяются переходы из полимерных материалов (полипропилен, полиэтилен), которые устойчивы к коррозии и экологически безопасны.

  • Производство удобрений :
    В производстве аммиака, карбамида и других удобрений используются переходы из легированных сталей (12Х18Н10Т ), которые выдерживают высокие температуры и давление.


Энергетика

В энергетике сварные переходы применяются в паропроводах, системах охлаждения, теплоснабжения и других инженерных сетях. Эти системы работают при экстремальных температурах и давлении, что требует использования высокопрочных материалов.

Примеры применения:

  • Паропроводы :
    Для транспортировки пара высокого давления используются переходы из легированных сталей (15Х5М , 12Х1МФ ). Они выдерживают температуру до +500°C и давление до 2,5 МПа.

  • Системы охлаждения :
    В системах охлаждения теплоэлектростанций применяются переходы из углеродистой стали (Ст20 ), которые устойчивы к циркуляции воды и антифриза.

  • Тепловые сети :
    В системах теплоснабжения используются переходы из стали Ст3сп , которые обеспечивают надежное соединение труб и минимизируют теплопотери.


Водоснабжение и водоотведение

Сварные переходы широко применяются в системах водоснабжения и водоотведения, где важно обеспечить надежность и долговечность трубопроводов.

Примеры применения:

  • Системы питьевого водоснабжения :
    Для транспортировки питьевой воды используются переходы из углеродистой стали (Ст20 ) или полимерных материалов. Они устойчивы к коррозии и соответствуют санитарно-гигиеническим нормам.

  • Канализационные системы :
    В системах водоотведения применяются эксцентрические переходы, которые помогают избежать образования воздушных пробок. Они изготавливаются из углеродистой стали или полимеров.

  • Дренажные системы :
    Для дренажных трубопроводов используются переходы из полимерных материалов, которые устойчивы к воздействию грунтовых вод и агрессивных сред.


Строительство

В строительстве сварные переходы применяются для монтажа инженерных коммуникаций, таких как системы отопления, вентиляции, кондиционирования и канализации.

Примеры применения:

  • Системы отопления :
    В системах отопления используются переходы из углеродистой стали (Ст20 ), которые выдерживают рабочее давление до 2,5 МПа и температуру до +150°C.

  • Вентиляционные системы :
    Для воздуховодов применяются переходы из оцинкованной стали или полимерных материалов. Они обеспечивают надежное соединение труб и минимизируют шумовые эффекты.

  • Системы противопожарного водоснабжения :
    В противопожарных системах используются переходы из стали Ст3сп , которые выдерживают высокое давление и обеспечивают быстрое тушение пожара.


Пищевая промышленность

В пищевой промышленности трубопроводы транспортируют жидкие и газообразные продукты, такие как молоко, соки, масла и другие пищевые жидкости. К материалам предъявляются строгие требования по гигиеничности и безопасности.

Примеры применения:

  • Молочные трубопроводы :
    Для транспортировки молока и молочных продуктов используются переходы из нержавеющей стали (AISI 304 , AISI 316 ). Они устойчивы к коррозии и легко моются.

  • Линии розлива напитков :
    В линиях розлива соков и безалкогольных напитков применяются переходы из пищевой нержавеющей стали (12Х18Н10Т ), которые соответствуют санитарным нормам.

  • Системы мойки оборудования :
    Для систем мойки оборудования используются переходы из полимерных материалов, которые устойчивы к воздействию моющих средств.


Фармацевтическая промышленность

В фармацевтической промышленности трубопроводы транспортируют чистые и стерильные среды, такие как вода для инъекций, растворы и химические реагенты. К сварным переходам предъявляются повышенные требования по чистоте и герметичности.

Примеры применения:

  • Системы очистки воды :
    Для очистки воды используются переходы из нержавеющей стали (AISI 316L ), которые устойчивы к коррозии и обеспечивают высокую степень чистоты.

  • Трубопроводы для транспортировки реактивов :
    В системах для транспортировки реактивов применяются переходы из специальных сплавов, устойчивых к химическим воздействиям.

Наши выполненные проекты и работы

Посмотреть все проекты

Изготовление сварных переходов на заказ
