Резервуары и емкости под сжиженный природный газ (СПГ)

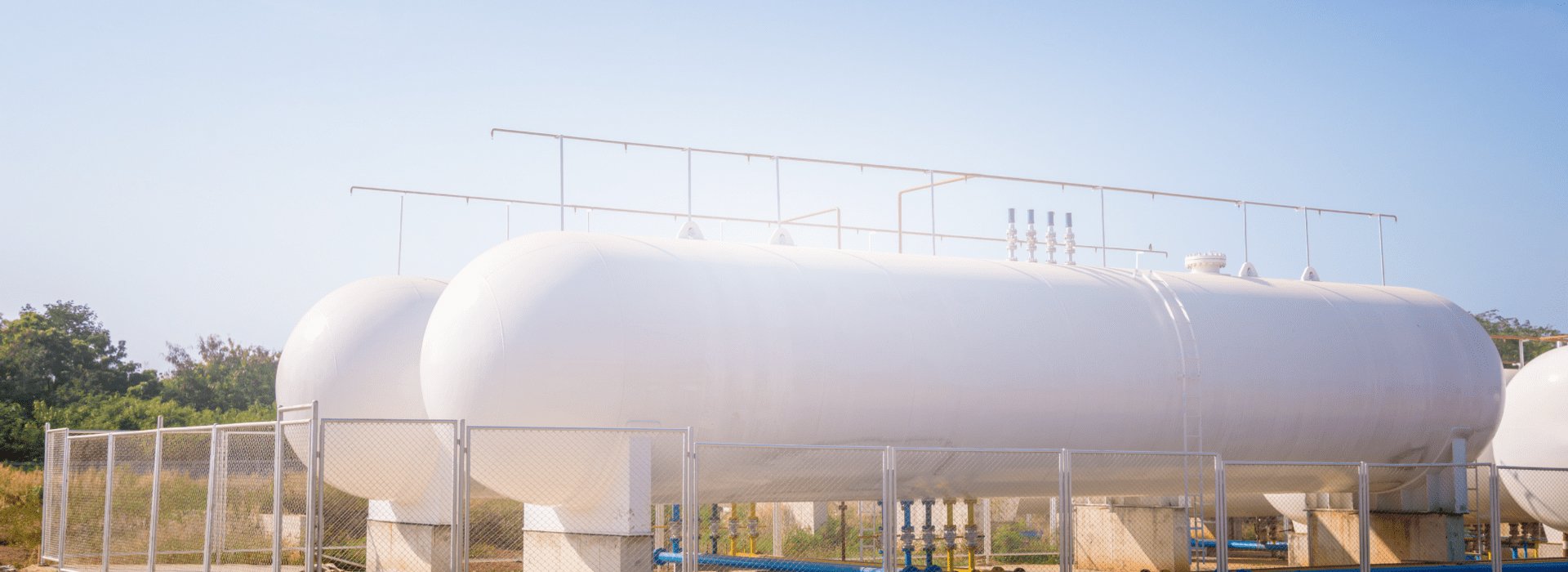

Резервуары и емкости для хранения СПГ
Наша компания специализируется на проектировании, производстве и поставке резервуаров и емкостей для хранения СПГ (сжиженного природного газа) и других криогенных сред. Мы предлагаем оборудование, рассчитанное на экстремальные температуры от +400°C до -272°C (1К), что гарантирует безопасность и эффективность в нефтегазовой, энергетической и медицинской отраслях.
Типы криогенных емкостей: особенности и применение
Криогенные емкости — это высокотехнологичные конструкции, разработанные для работы с веществами при экстремально низких температурах. Их выбор зависит от типа хранимого газа, условий эксплуатации и требований безопасности. Рассмотрим ключевые виды оборудования, которые мы производим.
Криогенные резервуары
Основное назначение: хранение сжиженных газов, таких как СПГ (-162°C), жидкий азот (-196°C), кислород и гелий.
Конструктивные особенности:
- Многослойная теплоизоляция из вакуумных панелей или пенополиуретана.
- Корпус из нержавеющей стали AISI 304/316L, устойчивый к коррозии и температурным деформациям.
- Система контроля давления и температуры с автоматической сигнализацией.
Применение:
- Нефтегазовая отрасль: накопление СПГ на терминалах перед транспортировкой.
- Медицина: хранение криогенных жидкостей для криотерапии и заморозки биоматериалов.
- Научные исследования: использование гелия в криостатах для экспериментов.
Газовые ресиверы высокого давления
Особенности: Рассчитаны на давление до 400 атм и температуры от -50°C до +80°C.
Материалы: Углеродистая сталь с антикоррозийным покрытием или алюминиевые сплавы для легкости.
Функции:
- Сглаживание пульсаций давления в газопроводах.
- Накопление газа для обеспечения стабильной подачи в пиковые периоды.
Сферы использования:
- Энергетика: стабилизация потоков природного газа на электростанциях.
- Химическая промышленность: хранение сжатого азота для инертной среды.
Емкости под избыточным давлением и вакуумом
Ключевые параметры:
- Рабочее давление: до 25 атм (избыточное) или вакуум до 0,1 мбар.
- Температурный диапазон: -70°C…+200°C.
Конструкция:
- Двухстенные сосуды с межстеночным вакуумированием.
- Фланцевые соединения с уплотнителями из фторопласта.
Где применяются:
- Пищевая промышленность: вакуумные емкости для хранения жидкой двуокиси углерода.
- Фармацевтика: стерильные сосуды для криоконсервации.
Изотермические резервуары
Принцип работы: Минимизация теплопередачи за счет вакуумной изоляции (сопротивление теплопередаче до 0,1 Вт/м²·К).
Особенности:
- Вместимость: от 1 м³ до 200 м³.
- Возможность интеграции с системами аварийного сброса давления.
Основные применения:
- Транспортировка СПГ: железнодорожные и автомобильные цистерны.
- Космическая отрасль: хранение жидкого водорода для ракетного топлива.
Сравнительный анализ: выбор подходящего резервуара
При подборе криогенного оборудования важно учитывать не только технические характеристики, но и эксплуатационные требования. Например, для СПГ критичны низкие температуры и безопасность, тогда как для промышленного газа — стабильность давления.
| Параметр | Криогенные резервуары | Газовые ресиверы | Изотермические емкости |
|---|---|---|---|
| Температура | -272°C (гелий) до -162°C (СПГ) | -50°C…+80°C | -196°C (азот) |
| Давление | Атмосферное/до 16 атм | До 400 атм | Вакуум/до 10 атм |
| Материал | Нержавеющая сталь | Углеродистая сталь | Алюминий + композиты |
| Объем | 5–200 м³ | 0,5–50 м³ | 10–500 м³ |
| Срок службы | 25+ лет | 15–20 лет | 20–30 лет |
| Сфера применения | Хранение СПГ, криомедицина | Энергетика, химия | Транспорт СПГ, космонавтика |
Как выбрать?
- Для криогенных жидкостей (азот, кислород) — резервуары с вакуумной изоляцией.
- Для высокого давления (свыше 50 атм) — газовые ресиверы с усиленными стенками.
- Для транспортировки — легкие изотермические емкости с минимальными теплопотерями.
Преимущества нашего оборудования
- Высокая безопасность: Используем сертифицированные материалы (нержавеющая сталь, алюминиевые сплавы) и многоступенчатый контроль качества.
- Индивидуальный подход: Проектируем емкости под конкретные задачи — от малых резервуаров до крупнотоннажных систем.
- Энергоэффективность: Теплоизоляция из пенополиуретана и вакуумные экраны снижают потери холода на 30-40%.
Реализуем проекты в области СПГ!
Профессиональное проектирование, строительство и сервис газовой инфраструктуры
Сферы применения криогенных емкостей
Криогенные емкости — это универсальное решение для отраслей, где требуется работа с экстремально низкими температурами и высокими давлениями. Их используют в промышленности, медицине, энергетике и даже в космических технологиях. Рассмотрим ключевые направления применения более детально.
Нефтегазовая отрасль
Основная задача криогенных резервуаров здесь — хранение и транспортировка СПГ (сжиженного природного газа). При температуре -162°C газ переходит в жидкое состояние, что позволяет сократить его объем в 600 раз. Наши емкости обеспечивают:
- Безопасное накопление СПГ на терминалах и заводах по сжижению.
- Минимизацию потерь от испарения благодаря вакуумной изоляции.
- Интеграцию с системами погрузки/разгрузки танкеров и железнодорожных цистерн.
Примеры применения:
- Резервуары объемом 50–200 м³ для временного хранения перед отгрузкой.
- Мобильные криогенные цистерны для перевозки СПГ на удаленные объекты.
Медицина и биотехнологии
В этой сфере криогенные емкости используются для хранения биоматериалов, вакцин и криогенных жидкостей (жидкий азот, кислород).
Особенности:
- Сосуды Dewar с узким горлом для уменьшения теплопритока.
- Системы контроля температуры с точностью до ±1°C.
Где применяются:
- Криобанки для хранения стволовых клеток и эмбрионов.
- Оборудование для криотерапии (лечение холодом).
- Доставка вакцин в отдаленные регионы с сохранением низких температур.
Энергетика и промышленность
Криогенные емкости играют ключевую роль в производстве и распределении газов, используемых в энергетических установках.
Примеры:
- Ресиверы для азота: создают инертную среду в газовых турбинах, предотвращая коррозию.
- Емкости для жидкого кислорода: применяются в системах газификации мазута на ТЭЦ.
- Водородные резервуары: накопление топлива для водородных электростанций.
Металлургия и машиностроение
Здесь криогенные технологии используются для охлаждения оборудования и создания защитных сред.
Особенности применения:
- Аргоновые емкости: предотвращают окисление металлов при сварке и плавке.
- Азотные резервуары: закалка стали в криогенных средах для повышения прочности.
- Системы охлаждения: подача жидкого азота для тестирования материалов на морозостойкость.
Космическая отрасль
Криогенные емкости незаменимы в ракетостроении, где требуются сверхнизкие температуры для хранения топлива (жидкий кислород, водород).
Технические требования:
- Многослойная изоляция для работы при -253°C (жидкий водород).
- Ударопрочные конструкции, выдерживающие вибрации при запуске.
Примеры:
- Резервуары для заправки ракет-носителей.
- Системы хранения гелия для наддува топливных баков.
Пищевая промышленность
Криогенные технологии применяются для быстрой заморозки продуктов и создания модифицированной атмосферы.
Оборудование:
- Емкости с жидким азотом: используются в туннельных морозильниках.
- Вакуумные сосуды: хранение CO₂ для газирования напитков.
Преимущества:
- Сохранение структуры и вкусовых качеств продуктов.
- Снижение риска микробиологического заражения.
