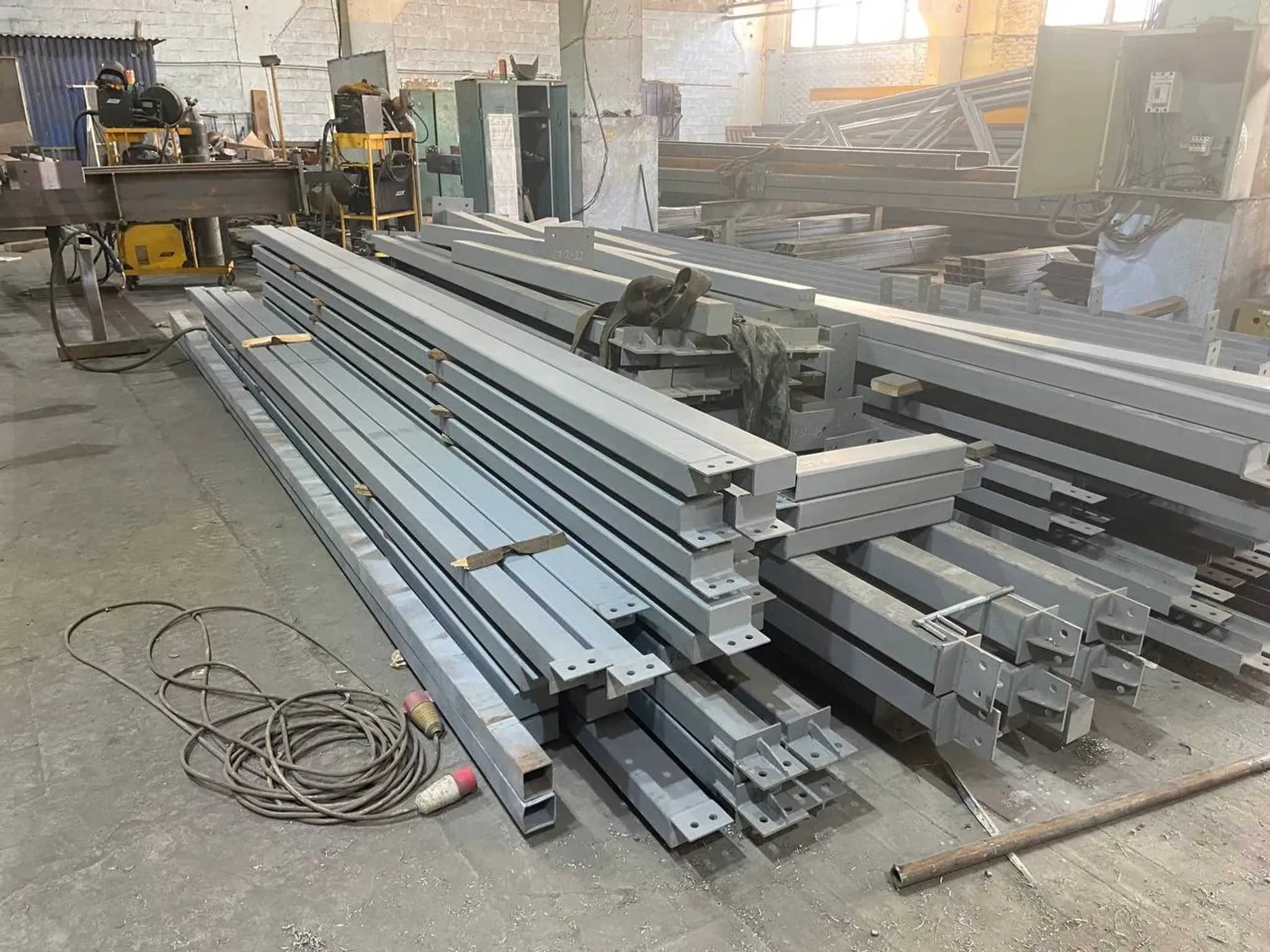

Связи колонн — это система металлических элементов, которая обеспечивает пространственную жёсткость и геометрическую неизменяемость каркаса здания. Без правильно спроектированной системы связей даже самые мощные колонны не смогут противостоять ветровым, крановым и сейсмическим нагрузкам.
В этой статье мы разберём:
назначение и функции связей колонн;
полную классификацию — по расположению, конструкции, ярусу и жёсткости;
нормативную базу — СП, СНиП, типовые серии;
материалы и профили — с марками стали и ГОСТами;
принципы расчёта — гибкость, нагрузки, сечения;
особенности монтажа и типичные ошибки;
Связи колонн выполняют несколько критических функций:
Функция | Описание |
|---|---|
Обеспечение жёсткости каркаса | Связи превращают отдельные плоские рамы в единую пространственную систему, способную воспринимать горизонтальные нагрузки |
Восприятие горизонтальных усилий | Ветровые нагрузки, тормозные усилия мостовых кранов, сейсмические воздействия передаются через связи на фундамент |
Фиксация вертикального положения колонн | Предотвращают опрокидывание и потерю устойчивости колонн, особенно в процессе монтажа |
Уменьшение расчётных длин колонн | Распорки уменьшают свободную длину колонн, повышая их несущую способность |
Перераспределение нагрузок | Обеспечивают равномерное давление на фундаменты |
Ключевое отличие: Связи обеспечивают общую жёсткость всего каркаса и работают на восприятие горизонтальных нагрузок. Распорки — это элементы, которые обеспечивают устойчивость отдельных колонн (или ферм), уменьшая их расчётную длину.


Устанавливаются в вертикальных плоскостях между колоннами. Их основная задача — обеспечить жёсткость каркаса в продольном направлении и передать горизонтальные нагрузки на фундамент.
Вертикальные связи по колоннам предусматривают в каждом продольном ряду колонн. Их устанавливают в середине температурного блока (деформационного отсека).
Когда обязательны вертикальные связи?
В зданиях высотой более 9,6 м без мостовых кранов.
В зданиях, оборудованных мостовыми кранами (любой высоты).
В зданиях малой высоты (до 7–8 м) вертикальные связи можно не устраивать.
Располагаются в горизонтальных плоскостях (в уровне поясов ферм или покрытия). Они:
воспринимают ветровую нагрузку на торцы здания;
обеспечивают поперечную жёсткость каркаса;
работают как жёсткий диск, перераспределяя нагрузки между элементами.
Горизонтальные поперечные связи устраивают в торцах здания и у температурных швов. При длине температурного блока более 144 м предусматривают промежуточные связи с шагом не более 60 м.
Тип | Описание | Применение |
|---|---|---|

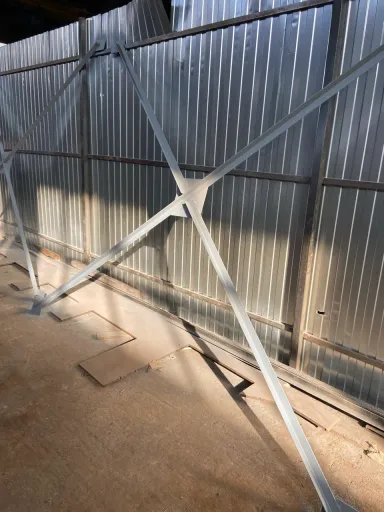

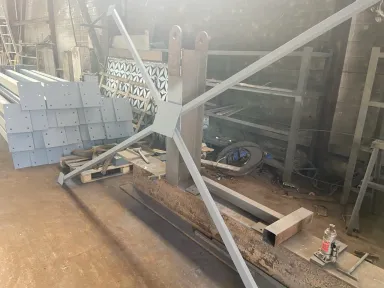

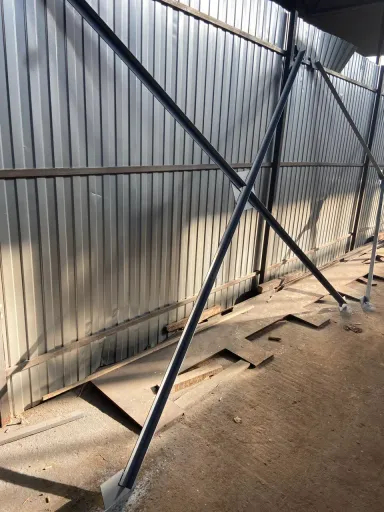

Крестовые (Х-образные) | Два диагональных стержня, пересекающиеся в центре | При шаге колонн 6 м |
Портальные (П-образные) | Рама из двух вертикальных ветвей и ригеля | При шаге колонн 12 м или когда необходим проезд/проход между колоннами |
Раскосные | Наклонные стержни без пересечения | При ограничениях по проёмам или特殊的 архитектурных требованиях |
Полураскосные | Раскосы, не доходящие до центра панели | Для средних рядов колонн |
Отноветвевые | Связи от каждой ветви колонны | Для крайних рядов при ветровых нагрузках |
Форма связей зависит от:
шага колонн;
высоты здания;
наличия и грузоподъёмности кранов.


Связи верхнего яруса (надкрановая часть):
устанавливаются в уровне покрытия;
предотвращают опрокидывание колонн в верхней части;
особенно важны при интенсивной работе кранов и грузоподъёмности более 50 т.
Связи нижнего яруса (подкрановая часть):
повышают устойчивость подкрановой части колонн;
устраиваются отдельно от связей надкрановой части при наличии мостовых кранов.
В отличие от устаревшей классификации «жёсткие/подвижные», в современном проектировании выделяют:
Тип | Характеристика |
|---|---|
Жёсткие (рамные) | Обеспечивают передачу не только продольных сил, но и изгибающих моментов. Применяются в высотных зданиях и при сейсмических нагрузках |
Шарнирные | Передают только продольные усилия (растяжение/сжатие). Основной тип для большинства промышленных зданий |
Термин «подвижные связи» в профессиональной практике не используется — корректно говорить о шарнирных связях или о связях, допускающих температурные перемещения.
Выбор марки стали регламентируется таблицей №50 СНиП II-23-81:
Условия эксплуатации | Марка стали | Нормативный документ |
|---|---|---|
Несейсмические районы | ВСт3кп2 | ГОСТ 380-71 |
Сейсмические районы (7–8 баллов) | 09Г2С | ГОСТ 19282 |

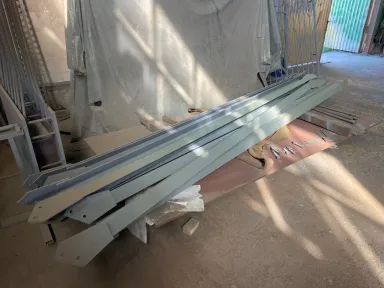

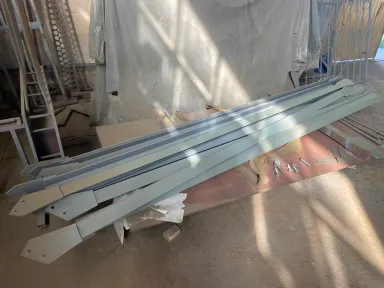

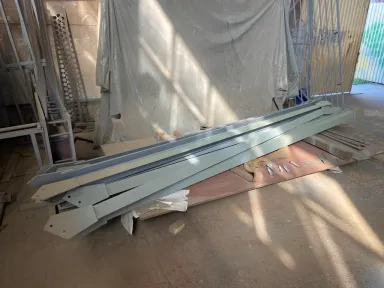

Связи и распорки изготавливаются из:
прокатных уголков (равнополочных и неравнополочных) — наиболее распространённый вариант;
горячекатаных швеллеров — по ГОСТ 8240-72;
гнутых швеллеров — по ГОСТ 8278-83;
квадратных и прямоугольных гнутосварных профилей — по ТУ 36-2287-80;
круглых труб — для лёгких конструкций.
Сварные соединения — все заводские и монтажные соединения, минимальная длина шва 80 мм, неоговоренные швы — по всей длине с катетом 5 мм.
Болтовые соединения — отверстия диаметром 18 мм, в фасонках — овальные 19×40 мм под болты М16.
Мы рассмотрели, из каких марок стали и профилей изготавливаются связи колонн. Но одно дело — знать теорию, и совсем другое — найти надёжного исполнителя, который возьмёт на себя полный цикл: от разработки чертежей до поставки готовых конструкций на объект.
Если ваш проект требует изготовления связей колонн, ферм, балок или других металлоконструкций — мы готовы предложить полный цикл под ключ на собственной производственной площадке в Московской области.
Что мы предлагаем:
изготовление любых металлоконструкций — колонны, балки, фермы, каркасы, связи, распорки;
работа по вашим готовым чертежам или с нуля — если документации ещё нет, поможем с её разработкой;
комплектация заказа сопутствующими позициями — фундаментные болты, закладные пластины, анкерные элементы, крепёж;
поставка в одной логистической партии — без дозакупок и простоев на объекте.
Подробнее об условиях и стоимости изготовления — на странице 👉 Металлические конструкции на заказ.


Проектирование связей колонн регулируется следующими документами:
Документ | Назначение |
|---|---|
СП 16.13330.2017 «Стальные конструкции» | Основной нормативный документ по проектированию стальных конструкций |
СНиП II-23-81* «Стальные конструкции» | Расчёт стальных конструкций (базовый документ) |
СНиП 2.07.81 «Строительство в сейсмических районах» | Для зданий в сейсмических районах |
СП 20.13330 «Нагрузки и воздействия» | Определение ветровых, снеговых и других нагрузок |
Серия 1.423.1-5/88 | Стальные связи по железобетонным колоннам — рабочие чертежи |
Серия 1.424.1-10 Выпуск 4 | Стальные связи по колоннам — рабочие чертежи |
Серия 1.420.1-19 Выпуск 3-1 | Связи для многоэтажных производственных зданий |
Предельная гибкость элементов связей — 200.
В многопролётных зданиях продольные связи по средним рядам колонн проектируются такими же, как и вдоль крайних рядов.
Горизонтальные поперечные связи — в каждом пролёте у торцов и температурных швов.
При длине температурного блока более 144 м — промежуточные связи с шагом не более 60 м.
Проектирование начинается с анализа:
ветровых нагрузок (скоростное давление ветра для данного региона);
сейсмических нагрузок (расчётная сейсмичность в баллах);
крановых нагрузок (группа режима работы кранов, грузоподъёмность);
температурных воздействий (климатический район).
Расчёт связей выполняется на раздельное воздействие ветровых и сейсмических нагрузок.
Параметр | Значение/требование |
|---|---|
Предельная гибкость | 200 |
Шаг связевых панелей | Определяется расчётом, обычно 60–90 м по длине здания |
Шаг колонн 6 м | Крестовые связи |
Шаг колонн 12 м | Портальные связи |
Минимальная длина сварного шва | 80 мм |
Вертикальные связи устанавливают в середине температурного блока (деформационного отсека).
Связи располагают в каждом продольном ряду колонн.
В зданиях с мостовыми кранами связи устраивают отдельно для подкрановой и надкрановой частей.
При шаге колонн 6 м — крестовые связи, при шаге 12 м — портальные.


Проектирование связей колонн — это сложная инженерная задача, требующая расчётов по СП 16.13330.2017, учёта ветровых, сейсмических и крановых нагрузок, а также выбора оптимальных сечений. Но даже после того, как расчёты выполнены, возникает следующий вопрос: есть ли у вас деталировочные чертежи (КМД) для запуска производства?
Если ваш проект находится на стадии КМ (конструкции металлические) и у вас нет рабочих чертежей КМД — мы готовы разработать полный пакет документации:
чертежи КМ — общие виды, расчётные схемы, узлы;
чертежи КМД — деталировка каждого элемента, спецификации, сборочные чертежи, по которым производство сможет сразу запустить изготовление;
3D-моделирование и расчёт методом конечных элементов — это позволяет снизить вес металлоконструкций до 12–15% без потери несущей способности;
работа с любыми типами конструкций — балочные клетки, фермы, колонны, эстакады, опоры под оборудование.
После разработки КМД мы можем изготовить конструкции на собственном производстве — вы получаете единый цикл «проектирование + производство» в одних руках.
Подробнее о подходах и сроках проектирования — на странице 👉 Проектирование металлоконструкций.
Подготовка проекта — анализ нагрузок, выбор типа связей, расчёт сечений.
Изготовление элементов — в заводских условиях с соблюдением допусков.
Установка колонн — выверка вертикальности и фиксация.
Монтаж связей — сварка или болтовое соединение по проекту.
Контроль качества — проверка сварных швов, затяжки болтов, соответствия чертежам.
Все отверстия под болты должны совпадать с проектными.
Сварные швы выполняются по всей длине (если не оговорено иное) с катетом 5 мм.
Распорки крепят к торцевым связям в процессе монтажа (до установки плит покрытия или прогонов).
Ошибка | Последствие |
|---|---|
Неправильный расчёт нагрузок | Недостаточная несущая способность, деформации каркаса |
Неверный выбор типа связей | Например, крестовые связи при шаге 12 м вместо портальных — перерасход металла или недостаточная жёсткость |
Игнорирование требований по гибкости | Потеря устойчивости элементов связей |
Отсутствие связей в средних рядах колонн | Неравномерное распределение нагрузок, перекос каркаса |
Неправильная расстановка по температурным блокам | Температурные деформации, трещины в конструкциях |
1. Какие нормативные документы регулируют расчёт связей колонн?
СП 16.13330.2017 «Стальные конструкции», СНиП II-23-81*, СНиП 2.07.81 (для сейсмических районов), а также типовые серии 1.423.1-5/88, 1.424.1-10 Выпуск 4.
2. Какая марка стали используется для связей колонн?
Для несейсмических районов — ВСт3кп2 по ГОСТ 380-71.
Для сейсмических районов (7–8 баллов) — 09Г2С по ГОСТ 19282.
3. Чем отличаются распорки от связей?
Связи обеспечивают общую жёсткость всего каркаса и воспринимают горизонтальные нагрузки. Распорки — это элементы, которые обеспечивают устойчивость отдельных колонн или ферм, уменьшая их расчётную длину.
4. Какая предельная гибкость у элементов связей? - 200.
5. Нужно ли ставить связи в каждом пролёте?
Нет. Шаг связевых панелей определяется расчётом, обычно 60–90 м по длине здания. При этом в многопролётных зданиях связи предусматривают в каждом продольном ряду колонн.
6. Когда можно не устраивать вертикальные связи по колоннам?
В зданиях высотой до 7–8 м (или до 9,6 м без мостовых кранов) вертикальные связи можно не устраивать — достаточно распорок по верху колонн.
7. Какие связи ставят при шаге колонн 6 м и 12 м?
Шаг 6 м — крестовые связи.
Шаг 12 м — портальные связи.
8. Что такое связи верхнего и нижнего ярусов?
Связи верхнего яруса (надкрановая часть) — предотвращают опрокидывание колонн в верхней части. Связи нижнего яруса (подкрановая часть) — повышают устойчивость подкрановой части колонн.
Термин | Определение |
|---|---|
Связи колонн | Металлические элементы, соединяющие колонны между собой для обеспечения пространственной жёсткости каркаса |
Распорки | Элементы, обеспечивающие устойчивость отдельных колонн или ферм, уменьшающие их расчётную длину |
Вертикальные связи | Связи, устанавливаемые в вертикальной плоскости между колоннами |
Горизонтальные связи | Связи, устанавливаемые в горизонтальной плоскости (в уровне поясов ферм) |
Крестовые связи | Х-образные диагональные стержни, пересекающиеся в центре |
Портальные связи | П-образные рамы из двух вертикальных ветвей и ригеля |
Предельная гибкость | Отношение расчётной длины элемента к радиусу инерции сечения; для связей — не более 200 |
Температурный блок | Часть здания между температурными швами, в пределах которой допускаются температурные деформации |
Надкрановая часть | Часть колонны выше уровня подкрановой балки |
Подкрановая часть | Часть колонны от фундамента до уровня подкрановой балки |
Связи колонн — это не просто вспомогательные элементы, а основа пространственной жёсткости любого каркасного здания. Правильный выбор типа связей, расчёт сечений и грамотная расстановка по длине и высоте здания — залог безопасности, долговечности и экономичности конструкции.
При проектировании обязательно руководствуйтесь:
СП 16.13330.2017 — актуализированными нормами;
типовыми сериями (1.423.1-5/88, 1.424.1-10 и др.) — проверенными конструктивными решениями;
расчётом на раздельное воздействие ветровых и сейсмических нагрузок.
Помните: экономия на связях может привести к потере устойчивости всего каркаса — а это уже вопрос не просто стоимости, а безопасности людей и сохранности оборудования.
