Металлические закладные пластины на заказ: полное руководство по выбору, материалам и изготовлению
Металлическая пластина - это универсальная деталь, без которой не обходится ни одно серьёзное строительство или машиностроение. Она служит опорой, усиливающей накладкой, закладным элементом или соединительным узлом.
В отличие от стандартного листового проката, готовая пластина - это уже обработанное изделие с чёткими геометрическими параметрами, а часто - с отверстиями, фасками и защитным покрытием.
В этом руководстве мы подробно разберём:
какие бывают типы и формы пластин;
как правильно выбрать материал и толщину;
какие технологии используются при изготовлении;
на что обратить внимание при заказе;
почему выгодно работать с нами.
Назначение и области применения
Металлические пластины применяются практически во всех отраслях промышленности и строительства. Их основная функция - распределение нагрузки, создание опорных площадок и надёжных монтажных узлов.
Отрасль | Примеры применения |
|---|---|
Строительство | Закладные детали в монолитных конструкциях, опорные плиты для колонн, фундаментные пластины, анкерные крепления |
Машиностроение | Основания под станки и оборудование, кронштейны, переходные плиты, фланцы |
Металлоконструкции | Соединительные узлы, косынки, ребра жёсткости, диафрагмы, сварные накладки |
Судостроение | Палубные накладки, усиления корпуса, крепёжные элементы |
Нефтегазовая отрасль | Опорные и монтажные пластины для трубопроводов и оборудования |
Такелажные работы | Уши (проушины) для строповки с контролем на разрывную нагрузку |
Важно: если вашей задачи нет в списке - это не значит, что мы не сможем её решить. Мы изготавливаем пластины по индивидуальным чертежам любой сложности.
Классификация пластин: форма, толщина, материал
По форме
Форма пластины зависит от того, с какими элементами конструкции она будет сопрягаться.
Форма | Назначение |
|---|---|

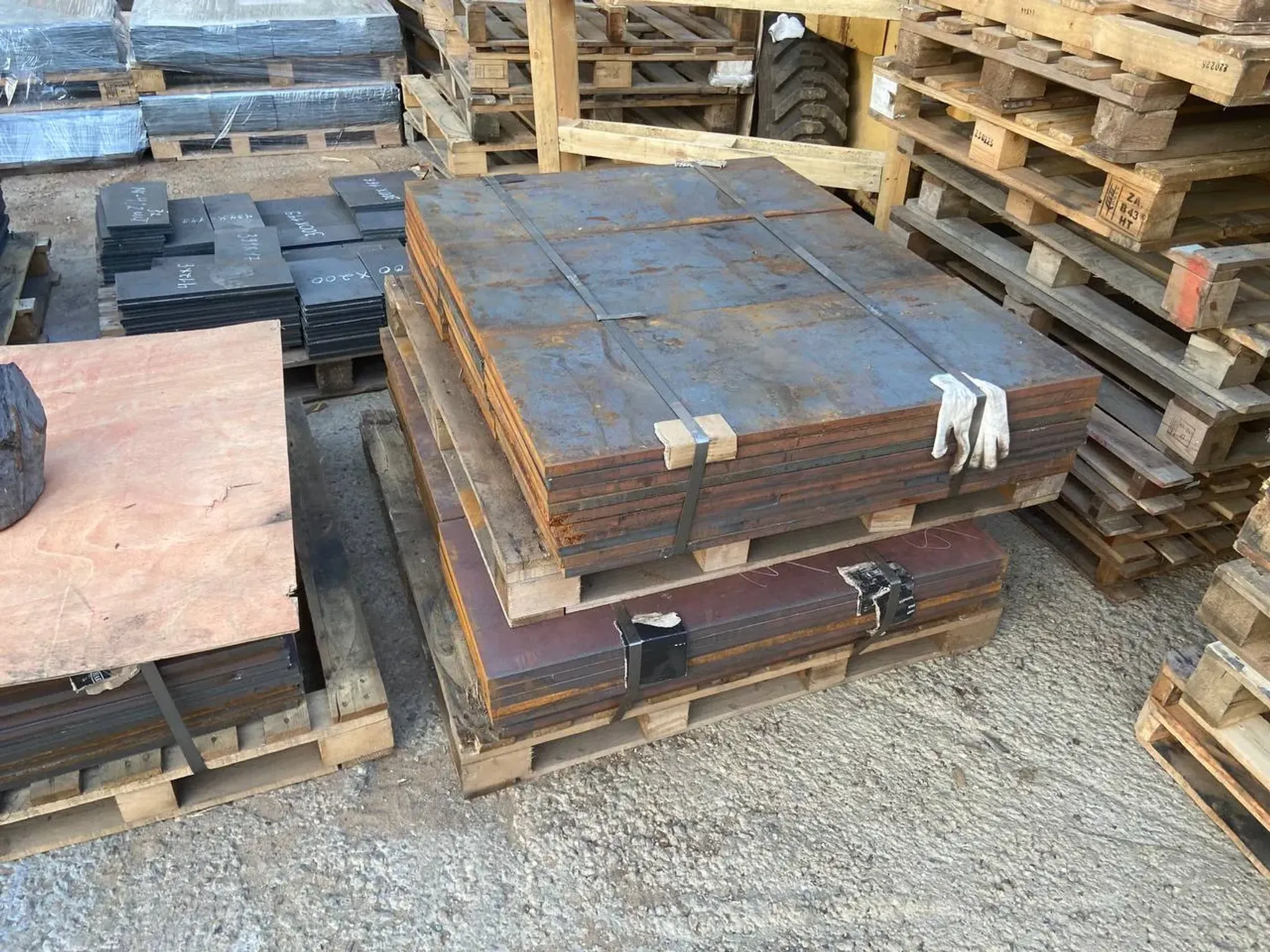

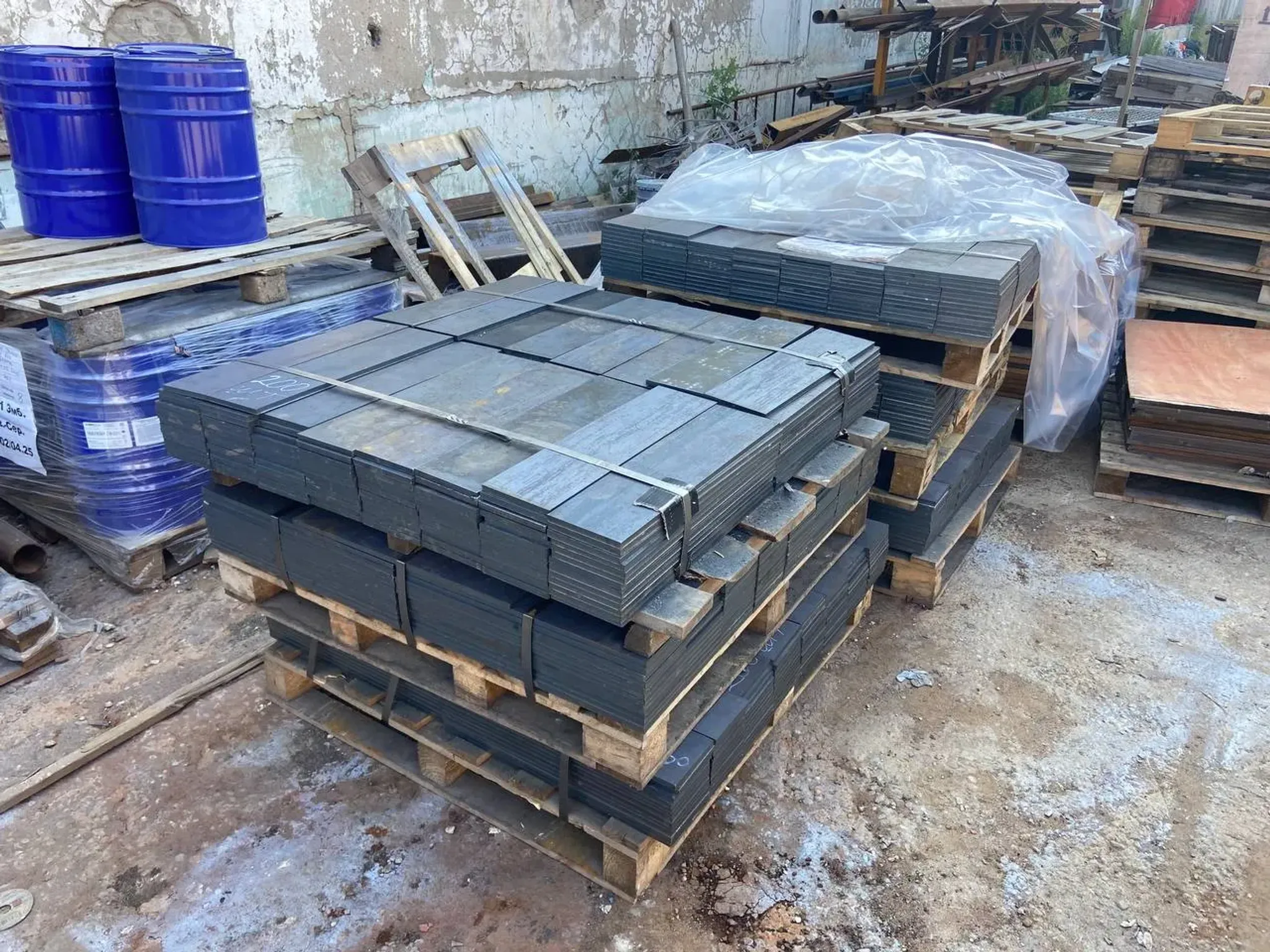

Прямоугольные | Универсальная форма для большинства задач: соединение балок, швеллеров, уголков |
Квадратные | Используются как опорные площадки, фланцы, основания стоек |
Трапециевидные | Для сопряжения элементов под углом, усиления узлов |
Круглые | Для закрепления труб и круглых балок, создания фланцевых соединений |
Параллелограммы («рыбка») | Для придания устойчивости продольным балкам, часто со срезанными углами |

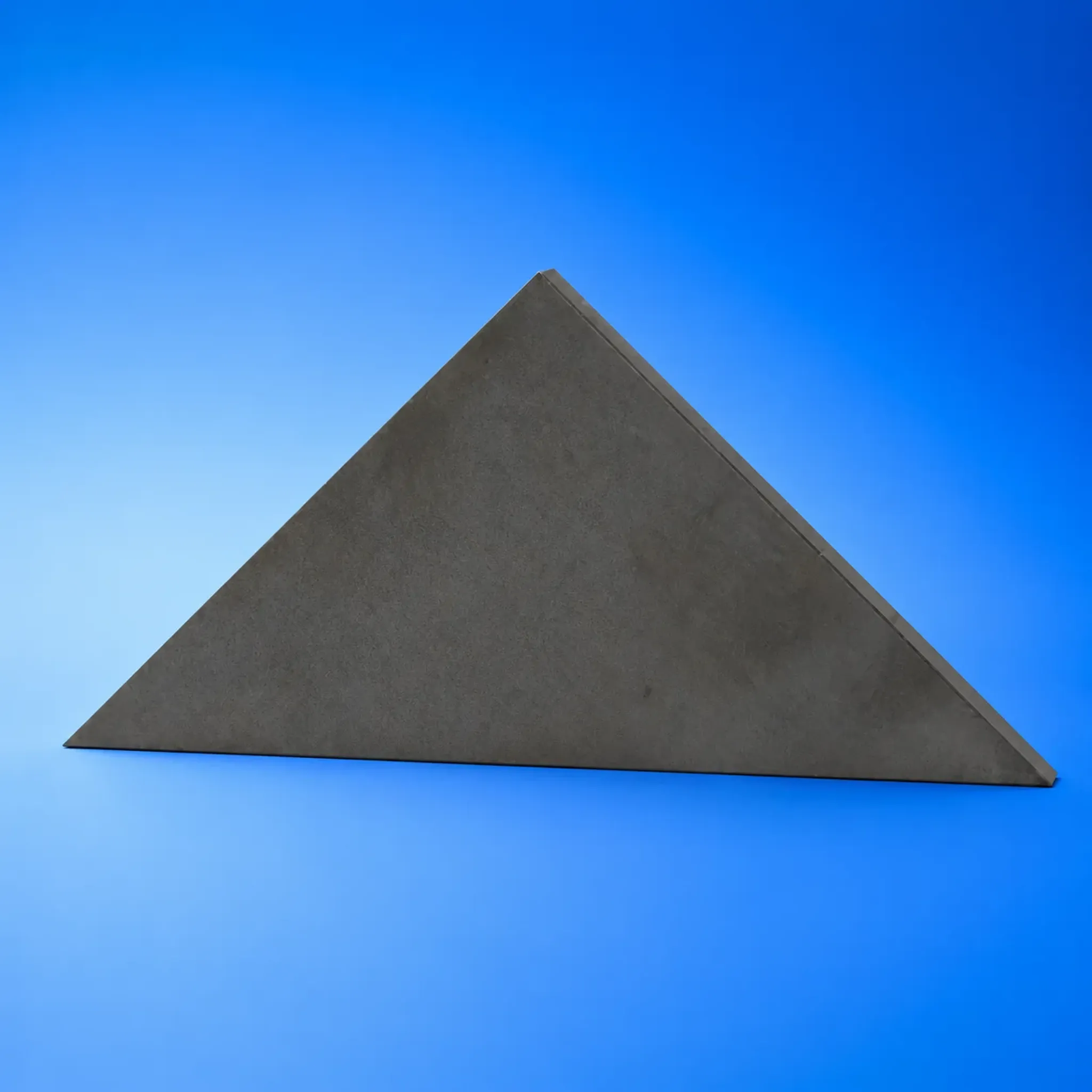

Косынки | Треугольные или иной формы пластины для жёсткого соединения элементов под углом, предотвращают деформации в местах резких переходов напряжения |
Мы можем изготовить любую форму - от простого прямоугольника до сложной детали с криволинейными кромками, пазами и вырезами.
По толщине
Толщина пластины - ключевой параметр, определяющий её несущую способность и жёсткость. В нашей номенклатуре представлены все основные значения.
Диапазон толщин, мм | Применение |
|---|---|
0,5 – 3 | Лёгкие ограждающие конструкции, декоративные элементы, облицовка механизмов |
4 – 10 | Опорные узлы, кронштейны, соединительные детали, рёбра жёсткости |
12 – 20 | Фундаментные и анкерные плиты, основания под оборудование, ответственные узлы |
25 – 40 | Тяжёлые конструкции, высокие нагрузки, специальные проекты |
до 50 | Изготавливаем под заказ по вашему чертежу |
Наиболее востребованы толщины 10, 16 и 20 мм - они оптимально сочетают прочность и технологичность обработки.
По материалу
Выбор марки стали напрямую влияет на прочность, коррозионную стойкость, свариваемость и морозостойкость изделия.
Марка стали | Характеристика | Рекомендуемое применение |
|---|---|---|
Ст3 | Углеродистая конструкционная сталь общего назначения. Хорошо сваривается, обрабатывается резанием и сверлением. | Большинство строительных и машиностроительных задач при отсутствии агрессивных сред |
Ст3сп | Спокойная сталь с пониженным содержанием серы и фосфора. | Сварные конструкции, ответственные узлы |
09Г2С | Низколегированная сталь повышенной прочности. | Конструкции, работающие при низких температурах (до –70°C), высокие нагрузки |
10ХСНД | Атмосферостойкая сталь. | Наружные конструкции без дополнительной защиты от коррозии |
20, 08ПС | Холоднокатаные стали с высокими точностными характеристиками. | Детали, требующие особой точности размеров и качества поверхности |
Нержавеющая сталь | Высокая коррозионная стойкость. | Агрессивные среды, пищевая и химическая промышленность |
Если вашей марки нет в таблице - мы подберём и её. Мы работаем с любыми сплавами, включая термостойкие и твердосплавные стали.
Технологии производства: от раскроя до готового изделия
Мы предлагаем полный цикл производства - от раскроя листа до финишной обработки и защитного покрытия. Это значит, что вы получаете готовое изделие, которое можно сразу монтировать.

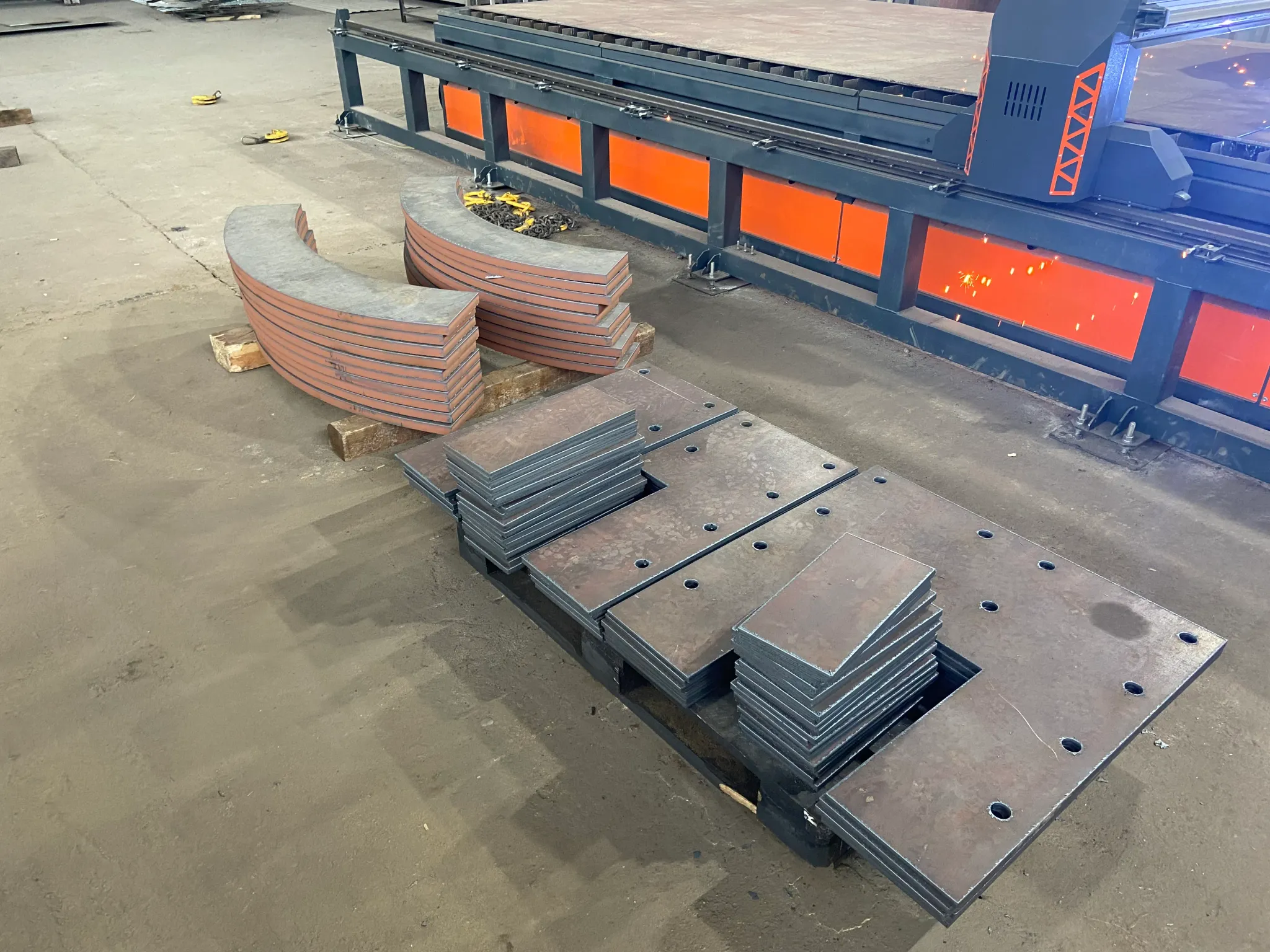

Способы резки
Выбор технологии резки зависит от толщины металла, требуемой точности и объёма партии.
Характеристика | Гильотинная резка | Плазменная резка | Лазерная резка |
|---|---|---|---|
Точность, мм | 0,1–0,2 | 0,1 | 0,05–0,08 |
Ширина реза, мм | 20 | 0,8–2,5 | 0,2–0,3 |
Конусность реза, гр | 0,5–2,5 | 1,5–3 | 0,9 |
Толщина листа (углерод. сталь), мм | 1–20 | 3–60 | 1–20 |
Толщина листа (нержавейка), мм | 1–12 | 3–50 | 1–12 |
Макс. длина листа, мм | 3100 | 6000 | 6000 |
Наличие окалины | нет | есть | нет |
Отходы | средние | низкие | низкие |
Рекомендации по выбору:
Лазерная резка - идеальна для толщин до 20 мм, когда важна максимальная точность и чистота кромки.
Плазменная резка - оптимальна для толстого металла (до 60 мм) и больших объёмов.
Гильотинная резка - подходит для прямолинейных раскроев с высокой производительностью.
Дополнительные виды обработки
Мы не просто режем лист - мы создаём готовое изделие:

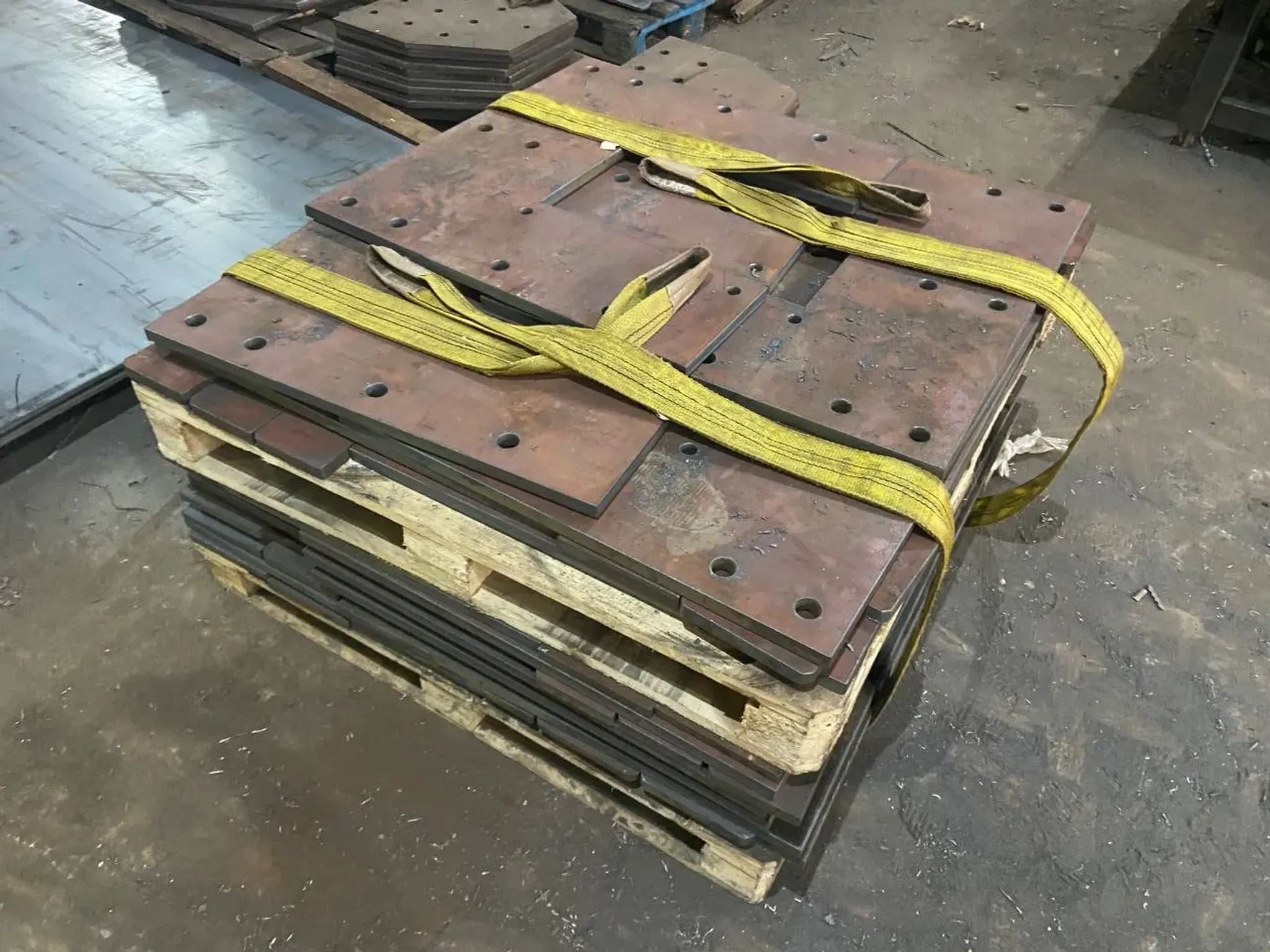

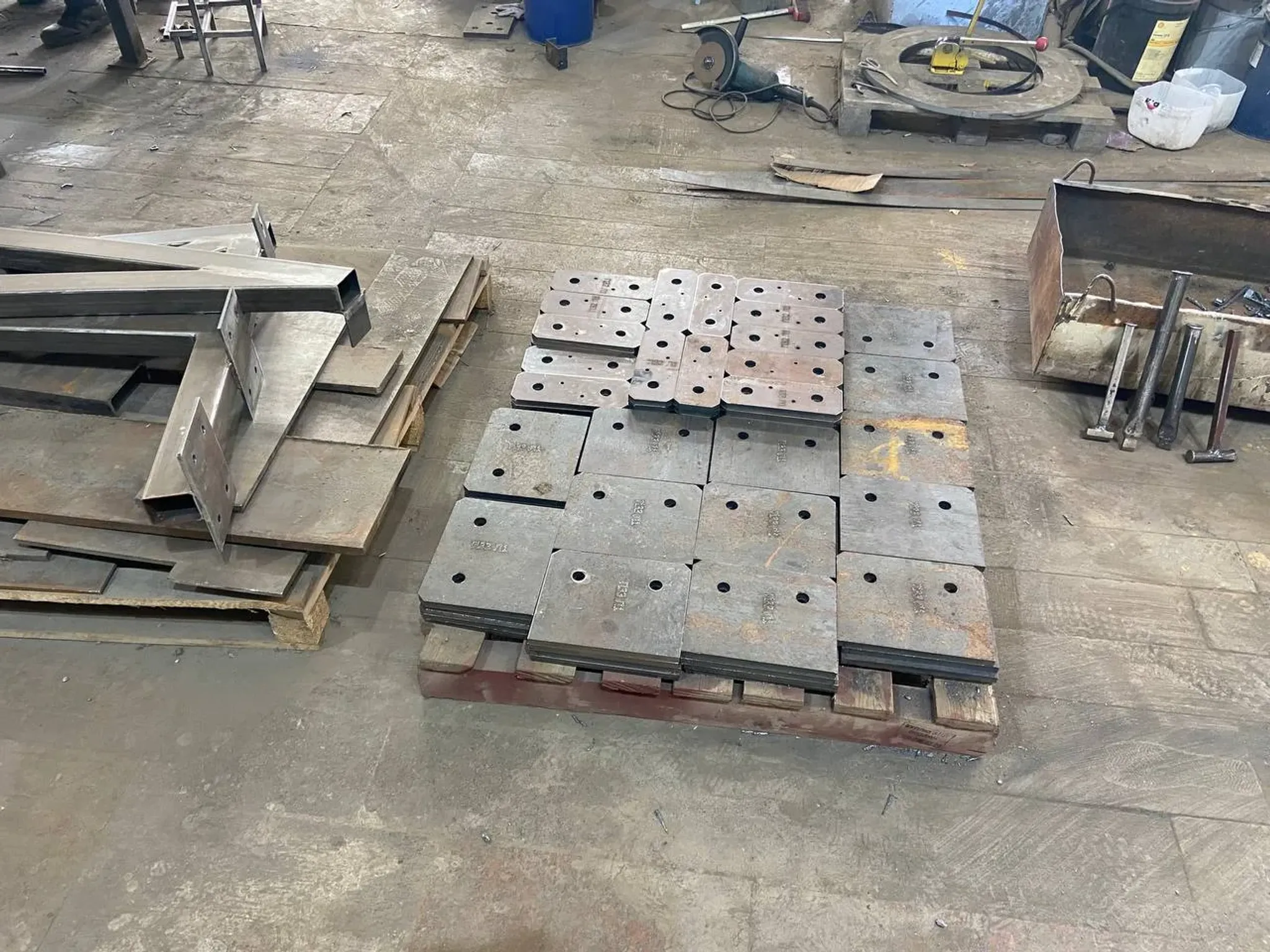

Сверление отверстий - сквозные, глухие, с зенковкой под потайную головку, с фаской.
Нарезание резьбы - под болты, шпильки, крепёж.

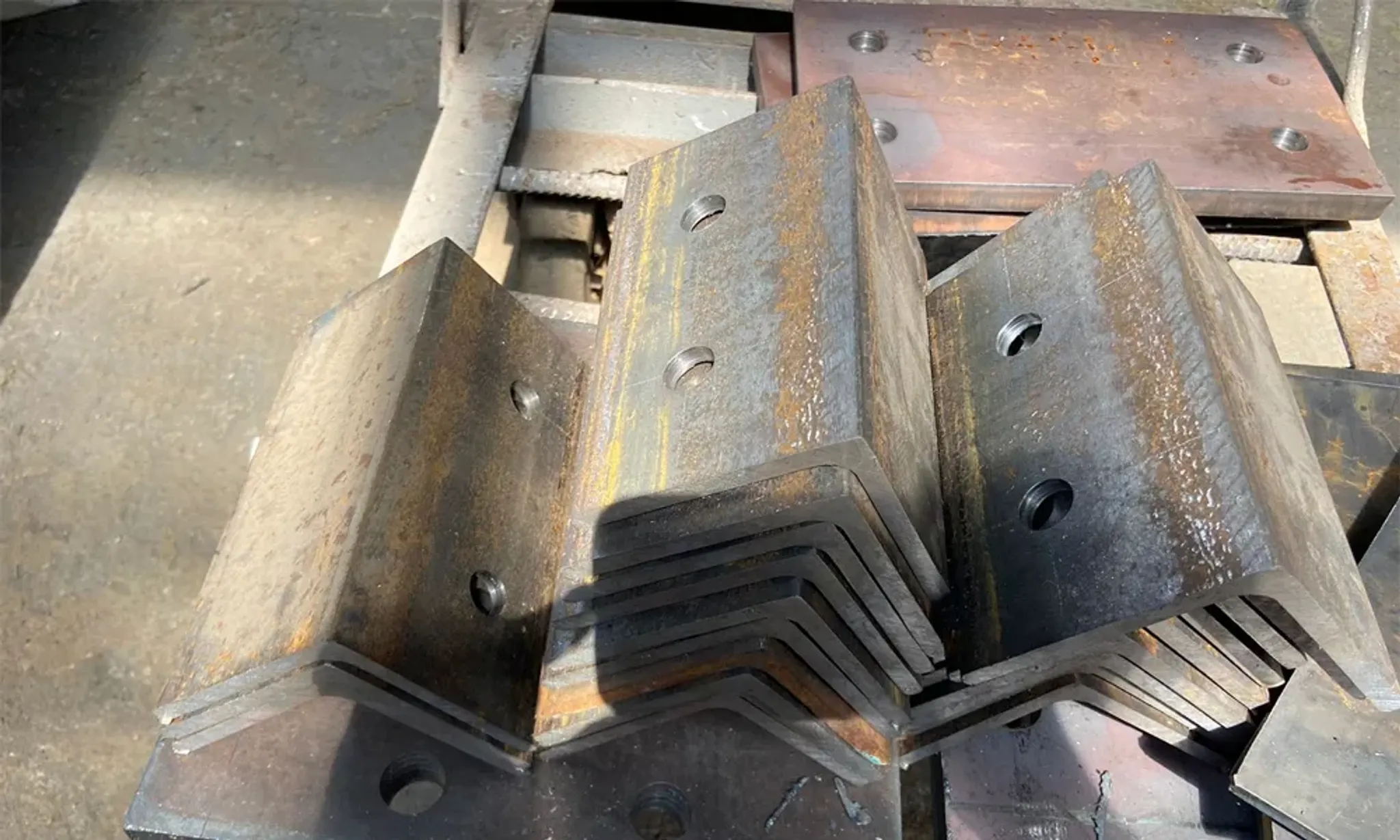

Гибка - придаём необходимые углы и формы на листогибочных прессах.
Фрезерование - идеальная геометрия кромок, пазов и уступов.
Сварка - соединяем несколько элементов в одну конструкцию.
Защитная обработка - грунтовка, покраска (по RAL), горячая/холодная оцинковка, пассивация.
Как мы работаем: 4 шага к заказу
Этап | Что происходит |
|---|---|
1. Заявка | Вы присылаете чертёж (PDF, DWG, эскиз с размерами), указываете марку стали, толщину, количество и требования к обработке. |
2. Расчёт | Мы оперативно рассчитываем стоимость и сроки. При необходимости помогаем доработать чертёж - бесплатно. |
3. Согласование | Обсуждаем допуски, качество поверхности, упаковку и способ доставки. Заключаем договор. |
4. Отгрузка | Изготавливаем и отправляем заказ в любой регион России. Доставка - собственным транспортом или через логистическую компанию. |
Почему клиенты выбирают нас
Точность до 0,05 мм - строгое соответствие вашим чертежам. Никаких «почти подошло».
Работаем с металлом до 50 мм - берёмся за задачи, которые не под силу многим.
Любые марки стали - Ст3, 09Г2С, 10ХСНД, нержавейка, алюминий и другие сплавы.
Производство полного цикла - один исполнитель на все этапы: от раскроя до покраски.
Соблюдение сроков - даём реальные сроки и придерживаемся их.
Прозрачное ценообразование - без скрытых наценок. Цена зависит от объёма, материала и сложности.
Гарантия качества - контроль на каждом этапе, процент брака сведён к нулю.
Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли сделать пластину из моей стали, если её нет в списке?
Ответ: Да. Мы закупаем металл у российских и импортных поставщиков. Если ваша марка доступна на рынке, мы её закажем и изготовим деталь.
Вопрос: Какую точность вы даёте по размерам?
Ответ: Стандартная точность - по 14-му квалитету, но мы можем выдерживать и более жёсткие допуски (до 0,05 мм) при лазерной резке.
Вопрос: Делаете ли вы фаски, скругления и другие переходы?
Ответ: Да, мы выполняем фрезерную обработку, снятие заусенцев, фаски, скругления и другие элементы, предусмотренные конструкторской документацией.
Вопрос: Нужно ли мне самому разрабатывать чертёж?
Ответ: Можно прислать эскиз с основными размерами, а наши специалисты помогут доработать его до рабочего чертежа - бесплатно.
Вопрос: Как долго изготавливается пластина?
Ответ: Срок зависит от сложности и объёма. Обычно это 3–7 рабочих дней для типовых деталей. Сложные изделия могут потребовать больше времени - мы называем точную дату при расчёте.
Вопрос: У вас есть доставка?
Ответ: Да, мы доставляем продукцию по Москве, Московской области и в любой регион России.
