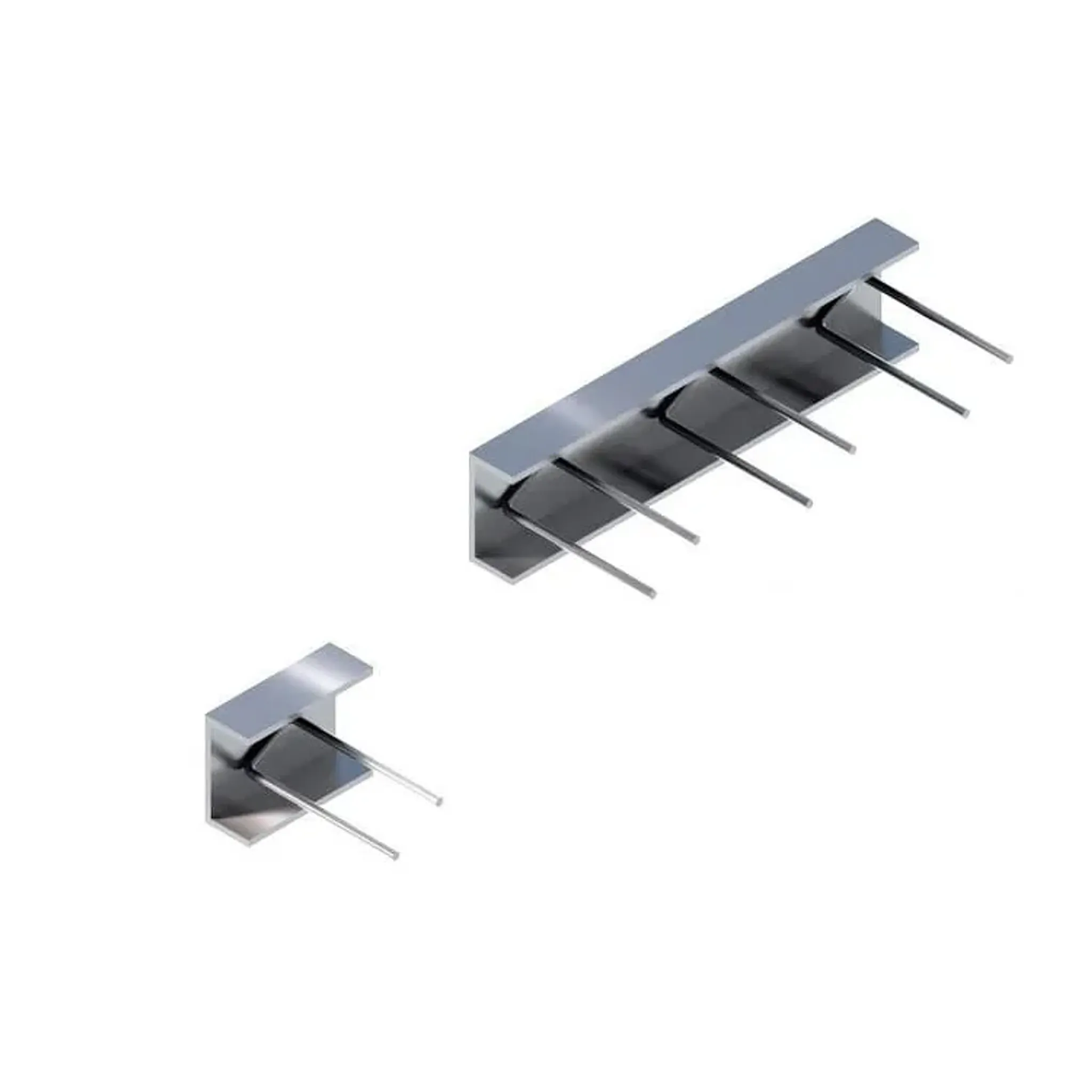

Закладные детали марок МН 566 – МН 571 - это унифицированные элементы для скрытого монтажа в железобетонных конструкциях. Они предназначены для надёжного соединения сборных и монолитных железобетонных элементов между собой, а также для крепления к ним металлоконструкций, технологического оборудования, инженерных систем и строительных ограждений
Изделия изготавливаются в строгом соответствии с требованиями серии 1.400-15 и предназначены для эксплуатации под статическими нагрузками при расчетной температуре не ниже -30 °С.
Основные преимущества:
Стандартизация: точное соответствие габаритов и прочностных характеристик нормативной документации.
Универсальность: возможность использования в различных типах конструкций - от фундаментов до навесных фасадов.
Простота монтажа: закладные детали легко фиксируются в опалубке и надёжно соединяются с арматурным каркасом.
Конструкция и геометрия
Каждое изделие состоит из двух основных элементов:
Опорная пластина (поз. 1) - стальная пластина заданной толщины и формы, обеспечивающая опорную поверхность для последующего крепления.
Анкерные стержни (поз. 2) - арматурные стержни класса А-III (А400), приваренные к опорной пластине. Количество анкеров - 2 шт., диаметр - 8 мм, длина - 220 мм.
В зависимости от типоразмера опорная пластина изготавливается из стального проката сечением 12 мм (МН 566, 568, 570) или 14 мм (МН 567, 569, 571).
По желанию заказчика на изделие может быть нанесено антикоррозионное покрытие:
лакокрасочное;
цинковое (горячее или гальваническое);
грунтовка (в том числе токопроводящая).
Выбор типа покрытия определяется условиями эксплуатации и требованиями проекта.
Все соединения выполняются дуговой электросваркой в среде углекислого газа (CO₂), что обеспечивает высокую прочность и стабильность геометрии.
Технические характеристики
Характеристика | Значение |
|---|---|
Нормативная документация | Серия 1.400-15 Выпуск 1 |
Расчётная температура эксплуатации | не ниже -30 °С |
Тип нагрузок | статические |
Материал опорной пластины (поз. 1) | сталь марок Ст3, 09Г2С |
Сечение пластины (поз. 1) | с 12 (с 10 мм) или с 14 (с 12 мм) |
Анкерные стержни (поз. 2) | арматура класса А-III (А400), 2 шт. диам. 8 мм |
Длина анкеров (l1) | 220 мм |
Способ изготовления | дуговая электросварка в среде CO₂ |
Сводная таблица размеров и массы
Марка | Обозначение по серии | Сечение пластины (поз. 1) | Размеры (B × в1 × в2), мм | Масса, кг |
|---|---|---|---|---|
МН 566 | 1.400-15.В1.570 | с 12 | 150 × 90 × 30 | 2,0 |
МН 567 | 1.400-15.В1.570-1 | с 14 | 150 × 90 × 30 | 2,3 |
МН 568 | 1.400-15.В1.570-2 | с 12 | 300 × 200 × 50 | 3,5 |
МН 569 | 1.400-15.В1.570-3 | с 14 | 300 × 200 × 50 | 4,1 |
МН 570 | 1.400-15.В1.570-4 | с 12 | 2-швеллер | 11,2 |
МН 571 | 1.400-15.В1.570-5 | с 14 | 2-швеллер | 13,1 |
Пояснения к обозначениям в таблице:
с 12 - пластина толщиной 10 мм (с 10 = 10 мм, с 12 = 12 мм).
с 14 - пластина толщиной 12 мм.
B - длина пластины (горизонтальный размер, для изделий из швеллера - длина проката).
в1, в2 - ширина и высота отогнутых элементов (для МН 566–569) или размеры швеллера.
2-швеллер - конструкция из двух швеллеров, образующих закрытый профиль, либо из двух полос швеллерного сечения.
Размеры и масса деталей МН 570 и МН 571 отличаются увеличенными габаритами (длина проката - 300 мм, швеллерная конструкция), поэтому масса значительно выше - 11,2 и 13,1 кг соответственно.
Расшифровка маркировки
Маркировка закладных деталей серии 1.400-15 построена по следующему принципу: МН - буквенное обозначение изделия (металлическое неизвлекаемое). Цифровой индекс (566–571) указывает на конкретный типоразмер в рамках серии.
Полное обозначение (например, 1.400-15.В1.570) означает:
1.400-15 - номер серии и выпуска;
В1 - вид изделия (закладная деталь);
570 - номер чертежа, соответствующего определённой конфигурации и размерам.
Детали с разным сечением пластины (с 12 или с 14) в одном номере чертежа различаются добавлением суффикса «-1», «-2» и т. д.
Область применения в строительстве
Закладные детали МН 566–МН 571 используются в широком спектре строительных объектов, где требуется надёжное соединение металлических элементов с бетоном. Типовые области применения:
Фундаменты и перекрытия: анкеровка колонн, крепление металлических стоек, закладка под оборудование.
Навесные фасады и вентилируемые системы: фиксация кронштейнов к бетонным стенам и перекрытиям.
Перильные ограждения: крепление стоек ограждений на лестничных маршах, балконах и кровлях.
Инженерные коммуникации: закладка под трубопроводы, кабельные лотки, вентиляционные короба и другие технологические системы.
Промышленное оборудование: крепление станков, конвейеров, подвесных путей, кранов-балок.
Монтаж строительных лесов и подмостей: создание временных опорных узлов.
Усиление проёмов: закладка в торцах стен и колонн для последующей обвязки.
Каждое изделие спроектировано для работы в составе бетонной конструкции: закладная деталь устанавливается в опалубку до заливки бетона, после затвердевания она становится неотъемлемой частью железобетонного элемента. Это гарантирует, что дальнейшее крепление не нарушит целостность конструкции. Монтаж должен производиться с учётом проектной отметки заливки бетона и расположения арматурного каркаса.
Соответствие нормативной документации
Закладные детали МН 566–МН 571 разработаны в соответствии с:
Серией 1.400-15 Выпуск 1 «Унифицированные закладные изделия железобетонных конструкций для крепления технологических коммуникаций и устройств».
ГОСТ на арматурную сталь классов А-I … А-V (для анкеров).
ГОСТ на сталь прокатную для опорных пластин (Ст3, 09Г2С и аналоги).
Выпуск 1 серии 1.400-15 содержит рабочие чертежи закладных изделий групп 1–8, включая пластины, анкерные стержни (прямые и гнутые), уголки, швеллеры, трубы и другие составные элементы.
Выбор типоразмера для проектных задач
При выборе конкретной марки следует учитывать:
Толщину пластины - чем больше проектная нагрузка, тем предпочтительнее детали с сечением с 14 (МН 567, 569, 571).
Ширину опорной полки (B) - для точечного крепления используют МН 566 или 567 (150 мм), для распределённой нагрузки или монтажа тяжёлого оборудования - МН 568 или 569 (300 мм), а для крупных узлов и мощных закреплений - МН 570 или 571.
Тип конструкции - пластинчатые детали (МН 566–569) подходят для приварки элементов на плоскость, швеллерные (МН 570–571) - для создания замкнутого опорного узла.
Если ни один из стандартных типоразмеров не подходит под параметры проекта, возможно изготовление деталей по индивидуальным чертежам с сохранением базовых конструктивных решений и требований серии 1.400-15.
