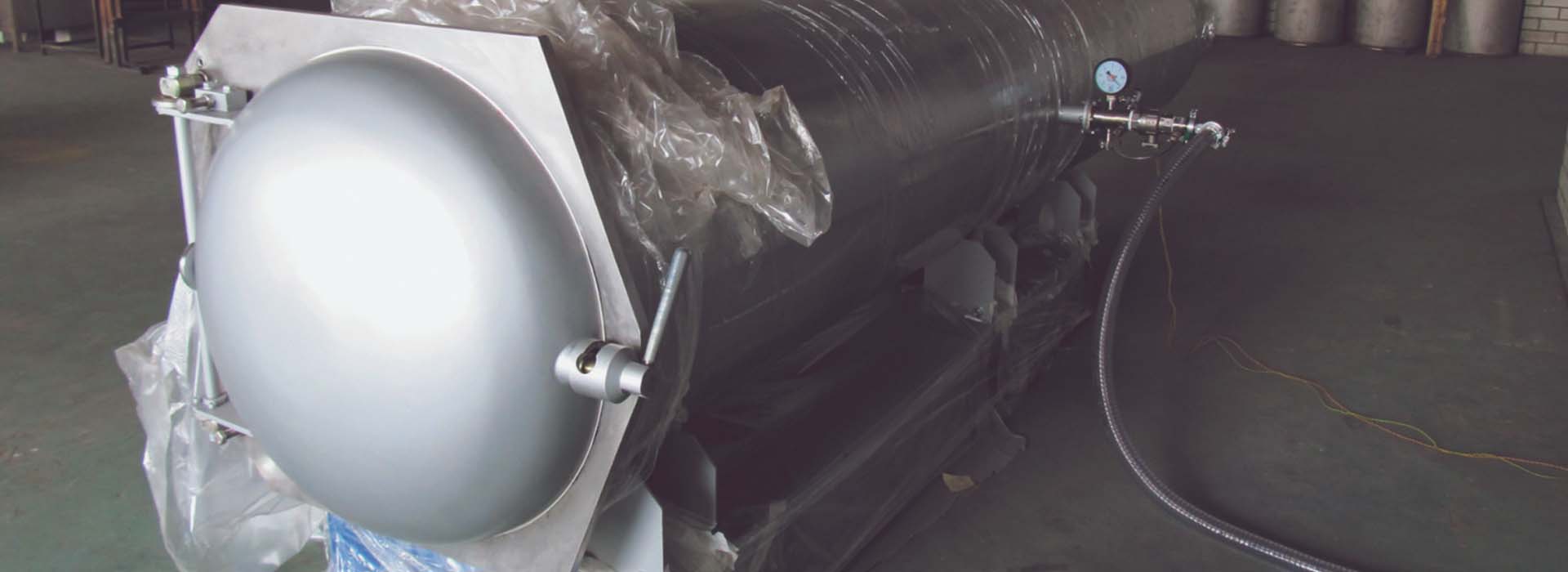

Производство и изготовление вакуумных камер под заказ
Наша компания специализируется на производстве и изготовлении вакуумных камер , предлагая комплексные решения для различных отраслей промышленности. Мы используем современные технологии и высококачественные материалы, чтобы создавать надежное оборудование, соответствующее международным стандартам. Благодаря многолетнему опыту и профессионализму наших инженеров, мы готовы реализовать проекты любой сложности.
Что такое вакуумные камеры и их основные характеристики
Вакуумные камеры — это герметичные конструкции, предназначенные для создания и поддержания вакуумной среды . Они широко применяются в научных исследованиях, промышленности и медицине. Основные характеристики вакуумных камер включают:
- Уровень вакуума : от низкого до сверхвысокого (10⁻³ – 10⁻¹² Па).
- Материалы : нержавеющая сталь, алюминий, стекло, керамика.
- Герметичность : обеспечение полной изоляции от внешней среды.
- Температурный режим : возможность работы при экстремальных температурах.
Технология и процесс изготовления вакуумных камер
Изготовление вакуумных камер — это сложный, многоступенчатый процесс, требующий высокой точности и соблюдения строгих стандартов. Каждый этап производства направлен на обеспечение максимальной герметичности, прочности и долговечности оборудования. Рассмотрим технологию более детально.
Проектирование и расчеты
На первом этапе создается техническое задание, учитывающее требования заказчика: размеры камеры, уровень вакуума, наличие дополнительных элементов (смотровые окна, манипуляторы, системы охлаждения). Для проектирования используются современные CAD-системы, такие как SolidWorks или AutoCAD, которые позволяют создавать точные 3D-модели будущей камеры. На этом этапе также проводятся расчеты на прочность, термостойкость и устойчивость к деформациям.
Выбор материала
Материал подбирается исходя из условий эксплуатации. Например, для камер, работающих при экстремальных температурах, используется нержавеющая сталь AISI 316L , которая устойчива к коррозии и выдерживает высокие нагрузки. Для менее агрессивных сред может применяться алюминиевый сплав 6061-T6 , который легкий и обладает хорошей теплопроводностью. Важно отметить, что все материалы должны соответствовать международным стандартам, таким как ASTM A240 для нержавеющих сталей.
Механическая обработка
После выбора материала заготовки подвергаются механической обработке. Это включает:
- Резку металла с использованием лазерных или плазменных станков для достижения высокой точности.
- Сверление отверстий под фланцы, клапаны и другие элементы.
- Фрезерование для создания сложных геометрических форм.
- Шлифовка поверхностей для минимизации шероховатости, что критически важно для снижения адсорбции газов.
Сварка и герметизация
Сварка — один из самых ответственных этапов. Используется технология TIG (вольфрамовый электрод в инертном газе), которая обеспечивает минимальное количество дефектов и высокую чистоту шва. После сварки все швы тщательно проверяются на наличие микротрещин и пор с помощью методов неразрушающего контроля:
- Ультразвуковой контроль для выявления внутренних дефектов.
- Рентгенография для проверки качества сварных соединений.
- Гелиевая проверка герметичности — один из ключевых тестов, который позволяет обнаружить даже микроскопические утечки.
Очистка и полировка
Внутренние поверхности камеры тщательно полируются до зеркального блеска (Ra ≤ 0,8 мкм), чтобы минимизировать адсорбцию газов и улучшить вакуумные характеристики. Для этого применяются следующие методы:
- Химическая очистка растворами, такими как азотная или фосфорная кислота.
- Электрохимическое полирование для удаления микронеровностей.
- Пескоструйная обработка для предварительной подготовки поверхности.
Сборка и установка компонентов
На этом этапе камера собирается с установкой дополнительных элементов:
- Фланцы различных типов (CF, ISO-K, ISO-F) для подключения вакуумных насосов и других устройств.
- Смотровые окна из кварцевого стекла или боросиликатного стекла.
- Манипуляторы для работы с образцами внутри камеры.
- Датчики давления и температуры для контроля параметров.
Тестирование готовой камеры
Финальным этапом является тестирование камеры на соответствие заявленным характеристикам. Проводятся следующие испытания:
- Герметичность : проверка на утечки с использованием гелиевого масс-спектрометра.
- Прочность : испытания на давление и вибрацию.
- Создание вакуума : проверка способности камеры достигать и поддерживать заданный уровень вакуума (например, 10⁻⁶ Па для высоковакуумных камер).
Виды, типы и ГОСТы вакуумных камер
Вакуумные камеры классифицируются по множеству параметров: уровню создаваемого вакуума, конструкции, назначению, материалам и другим характеристикам. Рассмотрим каждый из этих аспектов подробно.
Классификация по уровню создаваемого вакуума
-
Низковакуумные камеры (10⁻³ – 10⁻¹ Па)
- Применяются для процессов, где требуется удаление воздуха или газов из объема, но не нужен глубокий вакуум.
- Примеры использования : упаковка продуктов питания, удаление воздуха из пластиковых изделий, предварительная подготовка материалов перед дальнейшей обработкой.
- ГОСТ : Для таких камер применяются стандарты на герметичность, такие как ГОСТ 28759.1-90 , регулирующий требования к сварным соединениям и их прочности.
-
Средневакуумные камеры (10⁻³ – 10⁻⁶ Па)
- Используются в лабораторных исследованиях и промышленности, где требуется более высокая степень вакуума.
- Примеры использования : напыление металлов, пайка в вакууме, очистка материалов от примесей.
- ГОСТ : В этом диапазоне важны стандарты на материалы и герметичность, такие как ГОСТ 5632-72 (нержавеющие стали) и ISO 3533:2017 (международный стандарт на испытания вакуумного оборудования).
-
Высоковакуумные камеры (10⁻⁶ – 10⁻⁹ Па)
- Необходимы для работы с чувствительными материалами, где требуется минимальное количество остаточных газов.
- Примеры использования : производство полупроводников, микросхем, тонкопленочных покрытий.
- ГОСТ : Для высоковакуумных камер применяются строгие стандарты на чистоту материалов и герметичность, такие как ГОСТ 28759.2-90 (требования к сварным швам) и ASTM E595 (испытание на выделение газов).
-
Сверхвысоковакуумные камеры (10⁻⁹ – 10⁻¹² Па)
- Используются в научных экспериментах и космической отрасли, где требуется практически полное отсутствие молекул газа.
- Примеры использования : моделирование условий космоса, исследования в области физики элементарных частиц.
- ГОСТ : Для таких камер применяются международные стандарты, такие как ISO 2861 (герметичность) и ASTM A240 (стандарт на нержавеющую сталь).
Классификация по конструкции
-
Цилиндрические камеры
- Наиболее распространенный вариант благодаря своей прочности и простоте изготовления.
- Примеры использования : термическая обработка, напыление покрытий.
- Материалы : нержавеющая сталь AISI 304, AISI 316L.
- ГОСТ : ГОСТ 5632-72 (марки сталей), ГОСТ 28759.1-90 (герметичность).
-
Кубические камеры
- Часто используются в лабораторных условиях из-за удобства размещения оборудования внутри.
- Примеры использования : химические реакции, испытания материалов.
- Материалы : нержавеющая сталь, алюминиевые сплавы.
- ГОСТ : ГОСТ 5632-72, ISO 3533:2017.
-
Сферические камеры
- Обеспечивают равномерное распределение давления, но сложны в изготовлении.
- Примеры использования : испытания на прочность, моделирование условий космоса.
- Материалы : нержавеющая сталь AISI 316L, титановые сплавы.
- ГОСТ : ГОСТ 28759.2-90, ASTM A240.
-
Специализированные камеры
- Разрабатываются под уникальные требования заказчика.
- Примеры использования : термическая обработка, испытания в условиях космоса.
- Материалы : керамика, специальные сплавы.
- ГОСТ : ISO 2861, ASTM E595.
Марки стали и материалы для изготовления вакуумных камер
Выбор материала для изготовления вакуумных камер зависит от условий эксплуатации, уровня вакуума и требований к чистоте поверхности. Рассмотрим основные марки сталей и другие материалы.
-
Нержавеющая сталь AISI 304
- Содержит 18% хрома и 8% никеля.
- Преимущества : высокая коррозионная стойкость, прочность, доступная цена.
- Применение : низковакуумные и средневакуумные камеры.
- ГОСТ : ГОСТ 5632-72.
-
Нержавеющая сталь AISI 316L
- Содержит добавки молибдена, что повышает устойчивость к воздействию агрессивных сред.
- Преимущества : повышенная коррозионная стойкость, устойчивость к высоким температурам.
- Применение : высоковакуумные и сверхвысоковакуумные камеры.
- ГОСТ : ГОСТ 5632-72, ASTM A240.
-
Алюминиевые сплавы (6061-T6)
- Легкий материал с хорошей теплопроводностью и устойчивостью к коррозии.
- Преимущества : малый вес, низкая стоимость, простота обработки.
- Применение : низковакуумные камеры, камеры для пищевой промышленности.
- ГОСТ : ГОСТ 4784-97.
-
Титановые сплавы
- Обладают высокой прочностью и устойчивостью к экстремальным температурам.
- Преимущества : низкая адсорбция газов, устойчивость к коррозии.
- Применение : специализированные камеры для научных исследований и аэрокосмической отрасли.
- ГОСТ : ГОСТ 19807-91.
-
Керамика
- Используется для камер, где требуется минимальная адсорбция газов и высокая термостойкость.
- Преимущества : низкая адсорбция, устойчивость к высоким температурам.
- Применение : сверхвысоковакуумные камеры, научные эксперименты.
- ГОСТ : ГОСТ 24758-81.
-
Инконель (Inconel)
- Сплав на основе никеля, обладающий высокой устойчивостью к коррозии и экстремальным температурам.
- Преимущества : устойчивость к окислению, высокая прочность.
- Применение : камеры для термической обработки, аэрокосмическая отрасль.
- ГОСТ : ГОСТ 23705-79.
Дополнительные материалы и компоненты
-
Фланцы
- Изготавливаются из тех же материалов, что и корпус камеры.
- Типы : CF (ConFlat), ISO-K, ISO-F.
- ГОСТ : ГОСТ 28759.1-90.
-
Уплотнители
- Для низковакуумных камер используются резиновые уплотнители.
- Для высоковакуумных и сверхвысоковакуумных камер применяются металлические уплотнители (например, медные или алюминиевые).
- ГОСТ : ГОСТ 28759.2-90.
-
Смотровые окна
- Изготавливаются из кварцевого стекла или боросиликатного стекла.
- ГОСТ : ГОСТ 30629-2000.
Сферы применения вакуумных камер
Вакуумные камеры — это универсальное оборудование, которое используется в широком спектре отраслей промышленности, науки и технологий. Их уникальные свойства позволяют создавать контролируемые условия для выполнения различных процессов. Рассмотрим подробно основные сферы применения вакуумных камер, уделяя внимание конкретным примерам и задачам.
Электронная промышленность
Производство полупроводников и микросхем
- Вакуумные камеры играют ключевую роль в производстве полупроводниковых устройств. Процессы напыления металлов (например, алюминия или золота) и нанесения тонкопленочных покрытий требуют высокого уровня вакуума (10⁻⁶ – 10⁻⁹ Па).
- Пример : Технологии PVD (Physical Vapor Deposition) и CVD (Chemical Vapor Deposition) используются для создания проводящих слоев на кремниевых пластинах.
Производство дисплеев и OLED-панелей
- Для изготовления современных экранов, таких как OLED-дисплеи, требуется сверхчистая среда. Вакуумные камеры обеспечивают удаление примесей и газов, что критически важно для качества продукции.
- Пример : Напыление органических материалов в условиях высокого вакуума для создания светоизлучающих слоев.
Герметизация электронных компонентов
- Вакуумные камеры используются для герметизации чувствительных электронных компонентов, таких как микросхемы и датчики. Это защищает их от воздействия влаги, пыли и других внешних факторов.
Аэрокосмическая отрасль
Испытания материалов и оборудования в условиях космоса
- Вакуумные камеры моделируют условия космического пространства, где практически отсутствует атмосфера. Это позволяет тестировать материалы и оборудование на устойчивость к экстремальным температурам, радиации и давлению.
- Пример : Испытания солнечных батарей, антенн и корпусов спутников.
Разработка ракетных двигателей
- Вакуумные камеры используются для тестирования ракетных двигателей в условиях, близких к космическим. Это позволяет оценить их эффективность и надежность при работе в вакууме.
Моделирование условий других планет
- Ученые используют вакуумные камеры для изучения условий на других планетах, таких как Марс или Луна. Это помогает разрабатывать технологии для будущих миссий.
Медицинская промышленность
Стерилизация инструментов
- Вакуумные камеры применяются для стерилизации медицинских инструментов методом парового автоклавирования. Вакуум позволяет достичь более глубокой очистки и уничтожения микроорганизмов.
- Пример : Стерилизация хирургических инструментов, имплантов и других медицинских устройств.
Лиофилизация (заморозка и сушка)
- Технология лиофилизации используется для сохранения биологических препаратов, таких как вакцины, ферменты и лекарства. Вакуумные камеры позволяют замораживать и высушивать продукты без потери их свойств.
- Пример : Производство сухих форм антибиотиков и вакцин.
Разработка новых лекарств
- Вакуумные камеры используются в лабораторных исследованиях для создания новых лекарственных препаратов. Они позволяют проводить реакции в контролируемой среде, минимизируя влияние внешних факторов.
Пищевая промышленность
Упаковка продуктов в вакуумной среде
- Вакуумные камеры широко применяются для упаковки продуктов питания, таких как мясо, сыр, рыба и полуфабрикаты. Вакуумирование увеличивает срок годности продукции и защищает ее от окисления.
- Пример : Упаковка мясных изделий в пластиковые пакеты с последующим удалением воздуха.
Производство консервов
- Вакуумные камеры используются для герметизации консервов, что предотвращает попадание воздуха и бактерий внутрь упаковки.
Обработка пищевых добавок
- Вакуумные технологии применяются для производства пищевых добавок, таких как порошки и экстракты. Это позволяет сохранять их качество и свойства.
Строительная отрасль
Производство энергоэффективных стеклопакетов
- Вакуумные камеры используются для создания герметичных стеклопакетов с минимальным количеством газа между стеклами. Это снижает теплопередачу и повышает энергоэффективность зданий.
- Пример : Вакуумные стеклопакеты для окон в холодных регионах.
Напыление защитных покрытий
- В строительной отрасли вакуумные камеры применяются для нанесения защитных покрытий на металлические конструкции, такие как мосты и здания. Это повышает их устойчивость к коррозии и другим внешним воздействиям.
Научные исследования
Физика и химия
- Вакуумные камеры используются для проведения экспериментов в области физики элементарных частиц, химии и материаловедения. Они позволяют создавать чистую среду для изучения свойств материалов при сверхнизких давлениях.
- Пример : Исследование свойств графена и других наноматериалов.
Биология и биотехнологии
- Вакуумные камеры применяются для изучения биологических процессов в контролируемых условиях. Например, они используются для анализа клеточных структур и молекул.
Астрофизика и космические исследования
- Ученые используют вакуумные камеры для моделирования условий других планет и космического пространства. Это помогает разрабатывать новые технологии для космических миссий.
Химическая и нефтегазовая промышленность
Очистка материалов
- Вакуумные камеры применяются для очистки металлов и других материалов от примесей. Это особенно важно в химической промышленности, где требуется высокая чистота веществ.
Пайка и сварка в вакууме
- Вакуумные технологии используются для пайки и сварки материалов в условиях, где необходимо минимизировать окисление и другие побочные реакции.
Переработка нефти и газа
- Вакуумные камеры применяются для переработки нефти и газа, где требуется удаление примесей и газов.
Автомобильная промышленность
Производство автомобильных деталей
- Вакуумные камеры используются для нанесения защитных покрытий на автомобильные детали, такие как диски, кузова и двигатели. Это повышает их устойчивость к коррозии и износу.
Тестирование автомобильных систем
- Вакуумные камеры применяются для тестирования автомобильных систем, таких как тормозные системы и двигатели, в условиях, близких к реальным.
Фармацевтика и биотехнологии
Производство лекарственных препаратов
- Вакуумные камеры используются для производства лекарственных препаратов, таких как таблетки, капсулы и порошки. Это позволяет минимизировать загрязнение и обеспечить высокое качество продукции.
Культивирование клеток
- Вакуумные технологии применяются для культивирования клеток и тканей в контролируемых условиях. Это важно для разработки новых методов лечения и биотехнологий.
Закажите изготовление вакуумных камер у нас!
