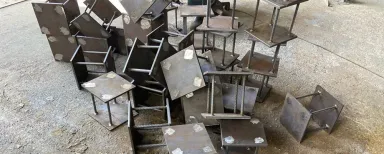

Закладные деталиЗакладные детали - это сварные металлические элементы, которые закладываются в тело монолитных или сборных железобетонных конструкций и служат базой для последующего крепления металлоконструкций и оборудования. Они обеспечивают надежную передачу усилий от примыкающих элементов к бетону, формируя устойчивые и долговечные узлы соединений. За счет таких изделий создаются жесткие точки крепления, рассчитанные на эксплуатационные нагрузки и требования строительных норм.

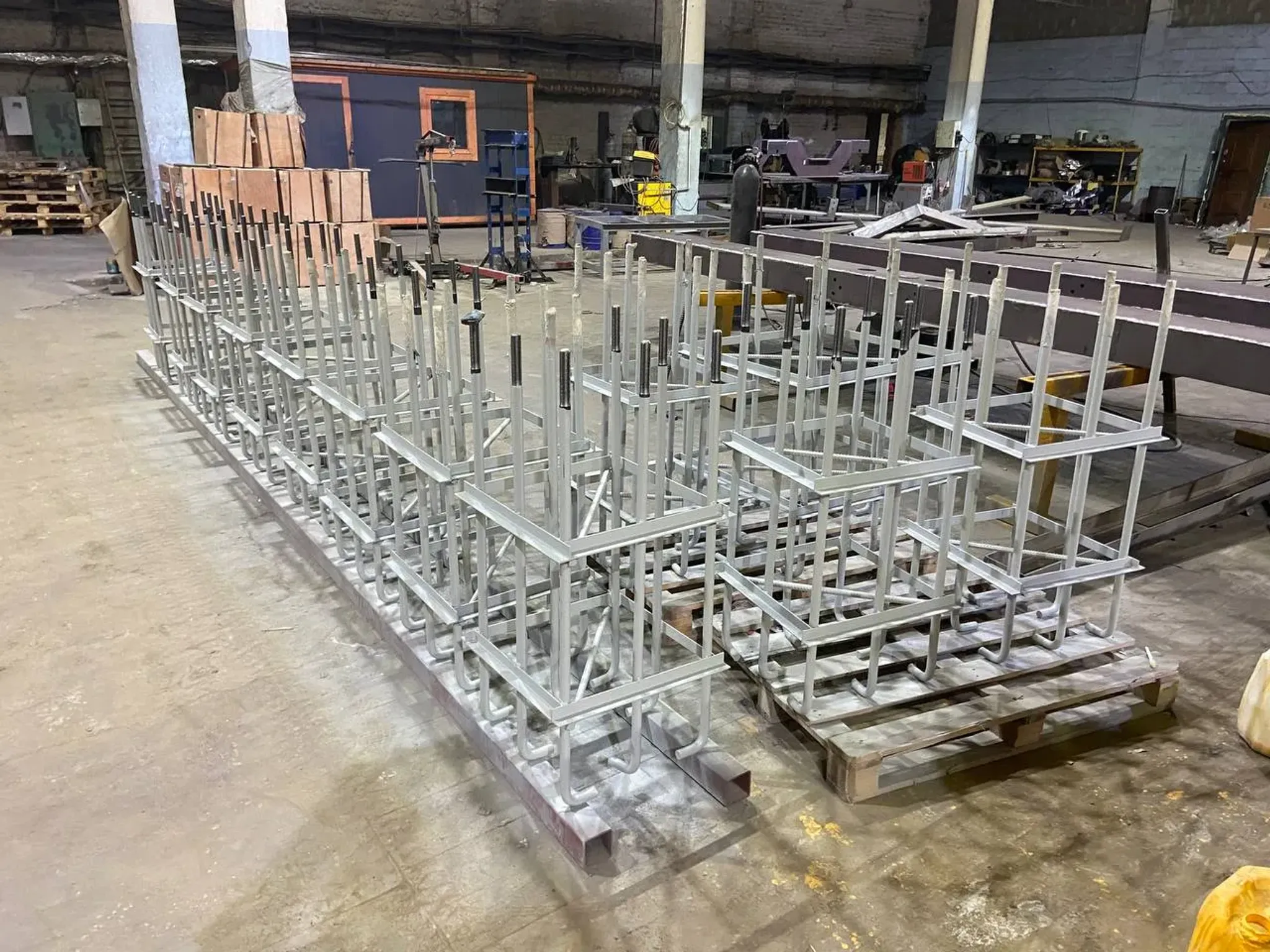

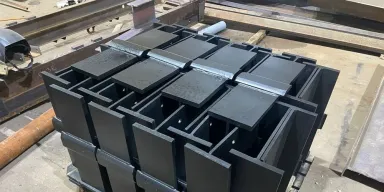

Конструктивно закладная деталь представляет собой стальную опорную пластину с приваренными анкерными стержнями или арматурными элементами, погружаемыми в бетон. Открытая часть пластины выводится к поверхности конструкции и служит присоединительным узлом для балок, колонн, площадок, ограждений и другого оборудования. Закладные детали используются в гражданском, промышленном и инфраструктурном строительстве, а также в инженерных сооружениях, где важна повышенная надежность соединений.

Назначение и функции закладных деталей

Главная задача закладных деталей — обеспечить прочное и стабильное соединение между железобетонными основаниями и примыкающими металлическими элементами. За счет правильно подобранной формы и количества анкеров усилия передаются на бетон без локальных перегрузок, что снижает риск трещин и деформаций в зоне крепления. Это особенно важно для конструкций, работающих под действием постоянных, переменных и вибрационных нагрузок.

Закладные изделия позволяют реализовывать сложные инженерные решения, в том числе крепление тяжелых металлоконструкций и технологического оборудования. Они используются как в типовых, так и в индивидуальных проектах, где требуется точное позиционирование узлов и учет особенностей эксплуатации. При проектировании учитываются не только расчетные нагрузки, но и условия среды, требования к долговечности и технологичности изготовления.

• Формирование опорных и крепежных узлов для колонн, балок, маршевых и площадочных элементов.
• Передача усилий от металлоконструкций и оборудования на железобетонные фундаменты и каркасы.
• Обеспечение пространственной жесткости каркаса зданий и сооружений.
• Создание надежных баз для крепления ограждений, платформ обслуживания, лестниц и технологических конструкций.
• Повышение ресурса и трещиностойкости железобетонных элементов в местах крепления.

Классификация и основные типы закладных деталей

Закладные детали можно классифицировать по различным признакам: по положению металлических элементов в бетоне, по конструкции анкеров, по назначению и по типовым сериям. Такая классификация помогает выбирать оптимальное исполнение изделия для конкретного узла и условий работы конструкции. В промышленной практике широко применяются как унифицированные серии (МН, М, ЗД и др.), так и индивидуальные решения по рабочим чертежам.

Важным параметром является тип конструкции: открытая или закрытая закладная деталь. От него зависит, как именно формируется соединение и каким образом металлические элементы взаимодействуют с бетоном и примыкающими конструкциями. Также различают пластины с прямыми анкерами, с гнутыми анкерами, с дополнительными ребрами жесткости и комбинированными анкерными группами.

• Открытые закладные детали — опорная пластина частично выступает из бетона, к ней привариваются или крепятся элементы других узлов.
• Закрытые закладные детали — пластина полностью или почти полностью укрыта бетоном, внешними элементами служат другие части конструкции.
• Пластины с прямыми анкерами — классический вариант для большинства узлов крепления металлоконструкций.
• Пластины с гнутыми или наклонными анкерами — обеспечивают повышенное сцепление с бетоном и используются в нагруженных узлах.
• Изделия с дополнительными ребрами жесткости и сложной геометрией для восприятия повышенных нагрузок.

Обозначение ЗД и другие условные обозначения

В проектной и рабочей документации закладные детали традиционно обозначаются аббревиатурой «ЗД» (закладная деталь), к которой добавляются цифры и дополнительные индексы. Например, ЗД-1, ЗД-2, ЗД-3 и т.д. — это разные типоразмеры и варианты исполнения, отличающиеся геометрией, массой и назначением. В ряде случаев используются расширенные обозначения, включающие буквы и числа, указывающие тип материала, наличие покрытия и другие характеристики.

В зависимости от конструкции и области применения закладная деталь может обозначаться как ЗД-1, ЗД-2, ЗД-3 и т.д., а также как ЗДФ (закладная деталь фланцевая или трубчатая) с указанием размеров. Такое маркирование упрощает подбор изделий по каталогу, позволяет быстро ориентироваться в спецификациях и корректно привязывать закладные элементы к узлам на чертежах. Для унифицированных серий (МН, М и др.) используются свои буквенно-цифровые обозначения, которые также включают в себя принадлежность к серии.

Серии закладных деталей: МН, М, 3.400-6/76 и др.

В отрасли применяются унифицированные серии закладных деталей, разработанные для разных типов зданий и сооружений. Серия 1.400-15 (МН) объединяет закладные изделия, представляющие собой стальные пластины с анкерными стержнями, предназначенные для соединения железобетонных конструкций и примыкающих металлоконструкций. Серии 1.400-6/76 и 3.400-6/76 ориентированы на одноэтажные промышленные здания и инженерные сооружения, где важно оптимальное соотношение массы и несущей способности изделий.

Посмотреть полный каталог изготавливаемых закладных деталей можно в разделе каталога.

Серии включают группы изделий с различной геометрией и назначением: от элементов для легких конструкций до деталей для нагруженных узлов и стоек ограждений. Например, изделия МН 101–164, 201–228, 301–325, 501–671 и др. объединяют типовые решения для широкого спектра строительных задач. Унификация позволяет стандартизировать подход к проектированию, упростить производство и ускорить комплектацию объектов.

• Серия МН (1.400-15) — унифицированные закладные детали для соединения железобетонных и металлических конструкций, изготавливаемые из листовой, угловой, полосовой и другой стали.
• Серия М (1.400-6/76) — закладные детали для промышленных зданий с оптимизированной массой и типовыми решениями для типовых узлов.
• Серия 3.400-6/76 — унифицированные закладные детали для инженерных сооружений и промышленных объектов с сокращенным количеством типоразмеров.
• Серии ЗД — типовые закладные детали с обозначениями ЗД-1, ЗД-2, ЗД-5, ЗД-8 и др., с вариантами исполнения из черной, оцинкованной и нержавеющей стали.

Открытые и закрытые ЗД, особенности исполнения

Закладные детали ЗД могут быть открытыми или закрытыми в зависимости от того, как расположены металлические элементы относительно бетона. Открытые ЗД имеют пластину, выступающую из бетона, к которой привариваются или крепятся другие элементы конструкций. Закрытые ЗД характеризуются тем, что пластина полностью или почти полностью погружена в бетон, а внешними элементами соединения служат другие детали конструкции.

В зависимости от нагрузки, габаритов конструкции и наличия арматуры применяются различные типы ЗД (например, ЗД-1, ЗД-2, ЗД-3), отличающиеся формой и количеством анкеров, толщиной пластины и схемой расположения элементов. Анкерные стержни могут быть прямыми, гнутыми, расположенными под разными углами, что позволяет формировать параллельные, перпендикулярные и наклонные сборки. Такое разнообразие исполнений дает возможность подобрать оптимальное решение для конкретного узла и условий эксплуатации.

• Открытые ЗД — пластина выступает из бетона, обеспечивая удобный присоединительный элемент.
• Закрытые ЗД — пластина укрыта бетоном, используются при наличии дополнительных внешних элементов и особых требований к узлу.
• Анкеры прямые, гнутые, наклонные, с различными схемами расположения для усиления сцепления с бетоном.
• Возможность исполнения из оцинкованной и нержавеющей стали для эксплуатации в агрессивных средах.

Материалы, покрытия и требования к качеству

Для изготовления закладных деталей применяются конструкционные и арматурные стали, предназначенные для работы в строительных конструкциях. Используются полосовая, уголковая, листовая, швеллерная сталь и арматура периодического профиля, обеспечивающие необходимую прочность и сварочную технологичность. В зависимости от условий эксплуатации выбираются материалы с соответствующими характеристиками по прочности, пластичности и коррозионной стойкости.

Для защиты от коррозии открытые части закладных деталей могут покрываться лакокрасочными составами, цинковыми или алюминиевыми покрытиями, а также комбинированными системами, когда лакокрасочный слой наносится по металлическому подслою. Тип и толщина покрытия подбираются с учетом агрессивности среды и требований нормативных документов. Требования к качеству сварных швов, геометрическим допускам и контролю качества описываются в рабочих чертежах и технической документации.

• Использование углеродистых и арматурных сталей, соответствующих требованиям строительных норм.
• Лакокрасочные, цинковые, алюминиевые и комбинированные покрытия для защиты от коррозии.
• Контроль качества сварных соединений, размеров пластин и анкеров по рабочим чертежам.
• Выбор материалов и покрытий в зависимости от условий эксплуатации и требований по долговечности.

Области применения закладных деталей

Закладные детали применяются практически во всех видах строительства, где используются железобетонные и металлические конструкции. Они востребованы в гражданском и промышленном строительстве, транспортной инфраструктуре, инженерных сооружениях и на специализированных объектах. За счет таких изделий обеспечивается надежное крепление как несущих, так и второстепенных элементов, включая технологические конструкции и оборудование.

В мостовых сооружениях закладные детали применяются для крепления барьерных ограждений, деформационных швов, опор инженерных систем. В промышленных зданиях посредством ЗД и изделий серий МН и М осуществляется крепление металлоконструкций каркаса, площадок и технологических агрегатов. Широкий спектр типоразмеров и возможность изготовления по индивидуальным чертежам позволяют использовать закладные детали в самых разных проектах.

• Гражданское строительство: многоэтажные здания, общественные и административные объекты.
• Промышленные здания и цеха: опоры, каркасы, технологические металлоконструкции.
• Мосты и транспортная инфраструктура: крепление элементов ограждений и инженерного оборудования.
• Специализированные объекты с повышенными требованиями к надежности узлов.

Изготовление и поставка закладных деталей

Наша компания изготавливает и поставляет закладные детали различных типов исполнения: ЗД (ЗД-1, ЗД-2 и другие типоразмеры), изделия по сериям МН (1.400-15), М (1.400-6/76), 3.400-6/76 и аналогичным унифицированным решениям. Мы работаем как с типовыми, так и с индивидуальными чертежами, адаптируя конструкцию под нагрузки и особенности конкретного объекта. Используются проверенные марки стали и технологии сварки, что обеспечивает стабильное качество и соответствие проектным требованиям.

На производстве возможно изготовление серийных партий закладных деталей для крупных строительных объектов, а также небольших партий под конкретные узлы и этапы строительства. При необходимости специалисты помогают подобрать оптимальную конфигурацию пластин, анкеров и ребер жесткости, учитывая условия эксплуатации и требования проектной документации. Таким образом, наша компания выступает надежным партнером по изготовлению и поставке закладных деталей, закрывая широкий спектр запросов по этому виду металлоизделий.

• Изготовление ЗД, МН, М, 3.400-6/76 и других типов закладных деталей по чертежам заказчика.
• Поставка изделий из конструкционной, оцинкованной и нержавеющей стали в зависимости от условий эксплуатации.
• Контроль качества сварки, геометрии и соответствия требованиям строительных норм.
• Комплектация объектов закладными деталями разных типов исполнения в рамках единого заказа.
