Металлическая гильза для прохода в стене — это не просто отрезок трубы, а ключевой элемент электромонтажа, обеспечивающий безопасность, надёжность и долговечность кабельных линий.

При прокладке кабеля или проводки через стены, перекрытия и фундаменты использование гильзы становится обязательным требованием строительных норм.

Ищете гильзопакеты определённого типа? Изучите варианты в каталоге: есть фильтры и ориентировочные расценки. 👉 Смотреть каталог.

Металлическая гильза для кабеля через стену выполняет сразу несколько критически важных функций:

• Защищает кабель от механических повреждений при проходе через конструкцию

• Обеспечивает возможность замены или дополнительной прокладки кабелей без разрушения стен

• Предотвращает распространение огня через кабельные проходы

• Герметизирует проём, защищая от влаги и пыли

Особого внимания заслуживают стальные гильзы для прохода через стены — они применяются в ответственном строительстве, промышленных объектах и жилых зданиях.

Наша компания предлагает полный комплекс услуг: от проектирования КМД стальных гильз до изготовления закладных стальных гильз любой сложности с соблюдением всех нормативных требований.

Основные функции и преимущества стальных гильз

Использование металлических гильз для проводки кабеля через стены даёт заказчику ряд неоспоримых преимуществ:

Защита кабеля от механических повреждений. При проходе через стену кабель может перетираться о края бетона или кирпича, что приводит к повреждению изоляции и короткому замыканию. Стальная гильза создаёт надёжный защитный канал.

Обеспечение герметичности. Гильза позволяет качественно заделать проход, исключая проникновение влаги, газов и дыма между помещениями.

Пожаробезопасность. В случае возгорания стальные гильзы для прохода через стены не горят и не поддерживают горение, а при использовании огнестойких вставок предел огнестойкости прохода сохраняется на уровне самой стены.

Удобство эксплуатации. При необходимости замены или добавления кабеля не требуется разрушать стену — достаточно протянуть новый кабель через существующую гильзу.

Соответствие нормативам. Использование гильз регламентируется строительными нормами и правилами, особенно при проходе через стены из горючих материалов.

Виды гильз для прокладки кабеля

По назначению

Стальные гильзы для прохода через стены — основной и наиболее надёжный вариант для силовых и слаботочных кабелей. Они выдерживают высокие механические нагрузки и обеспечивают максимальную защиту.

Огнестойкие гильзы — оснащаются специальными вставками (например, ЭОМ + СС), которые при воздействии высоких температур расширяются и герметично перекрывают проход, предотвращая распространение огня и дыма.

Изолированные гильзы — дополняются тепло- и звукоизоляционными материалами для снижения теплопотерь и шума.

По конструкции

Простые цилиндрические гильзы — представляют собой отрезок трубы, устанавливаемый в подготовленное отверстие. Подходят для одиночных кабелей.

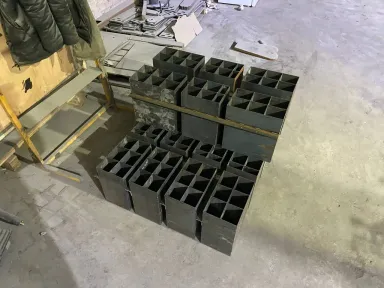

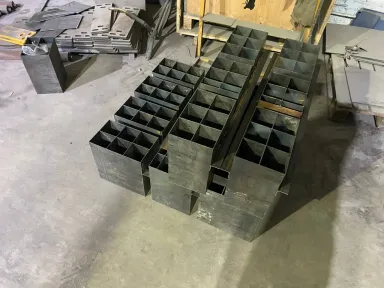

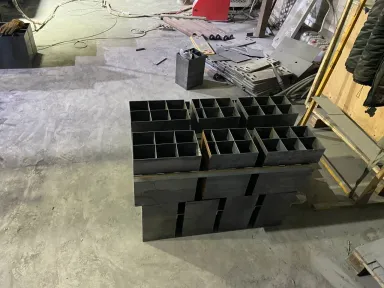

Гильзопакеты — несколько гильз, объединённых в единый блок. Идеальное решение для прокладки пучков кабелей, трубопроводов и вентиляционных систем в стенах зданий любого назначения. Диаметр таких гильз варьируется от 20 до 600 мм и более.

Гильзы с противопожарными вставками — обеспечивают огнестойкость проходов в соответствии с требованиями пожарной безопасности.

По материалу

Металлические гильзы для проводки кабеля через стены изготавливаются из стали Ст3, 09Г2С, а также нержавеющей стали AISI 304/316. Стальные гильзы — наиболее распространённый и надёжный вариант.

Полимерные и алюминиевые гильзы применяются в лёгких условиях эксплуатации, где отсутствуют высокие нагрузки и требования по огнестойкости.

Технические требования к стальным гильзам

Правильный выбор стальных гильз для труб через стены требует учёта нескольких ключевых параметров.

Диаметр гильзы

Внутренний диаметр гильзы стальной для прохода труб через стену должен быть на 5–10 мм больше наружного диаметра проходящего кабеля или трубы с учётом изоляции. Заполнение гильзы кабелями не должно превышать 60% по площади поперечного сечения.

Толщина стенки

Гильзы стальные толщина стенки для труб подбираются в зависимости от диаметра, нагрузки и условий эксплуатации. Стандартная толщина стенки составляет от 2 до 5 мм. Для особо ответственных конструкций толщина может быть увеличена.

При выборе трубы для гильзы стальной тонкостенной важно помнить: тонкостенные трубы легче и экономичнее, но они менее устойчивы к деформациям. Их применение оправдано в случаях, когда механические нагрузки на гильзу минимальны.

Длина гильзы

Длина гильзы определяется толщиной стены или перекрытия с учётом технологических зазоров. Стандартные длины варьируются от 220 до 350 мм и более.

Материалы и стандарты

Для изготовления гильз используются:

• Сталь Ст3сп — основной конструкционный материал

• Сталь 09Г2С — для повышенных нагрузок и ответственных конструкций

• Нержавеющая сталь AISI 304/316 — для агрессивных сред

Изделия изготавливаются в соответствии с ГОСТ 10704-91, ГОСТ 8732-78, ГОСТ 8734-75 и другими нормативными документами.

Проектирование КМД стальных гильз

Качественное проектирование КМД стальных гильз — это фундамент, на котором строится надёжность и безопасность всей кабельной системы. Мы предлагаем профессиональную разработку конструкторской документации марки КМД, которая включает:

• Разработку технического задания с учётом параметров кабельных трасс, климатических условий и нагрузок

• Деталировочные чертежи с указанием точных размеров, марок стали, методов обработки поверхностей

• Спецификацию сварных швов, креплений и соединительных элементов

• Расчёт толщины стенок и диаметров в зависимости от сечения кабелей и условий эксплуатации

• Схемы монтажа с указанием порядка установки и крепления гильз

На этапе проектирования определяются все ключевые параметры: необходимость огнестойких вставок, тип антикоррозионного покрытия, требования к герметичности и пожаробезопасности. Разработка КМД ведётся в строгом соответствии с действующими нормами и правилами.

Мы оказываем полный цикл услуг: от проектирования до готового изделия, что гарантирует идеальное соответствие гильз требованиям вашего объекта.

Изготовление закладных стальных гильз

Изготовление закладных стальных гильз — это высокотехнологичный процесс, который мы выполняем на современном оборудовании с многоступенчатым контролем качества.

Основные этапы производства

1. Подготовка материалов. Используются высококачественные стальные листы, трубы и профили. Все материалы проходят входной контроль на соответствие стандартам и требованиям заказчика.

2. Резка и формовка. Заготовки нарезаются и формуются до нужных размеров с помощью лазерной резки с ЧПУ, что гарантирует идеальную геометрию и минимальные допуски (±0,5 мм).

3. Обработка кромок. Выполняется снятие фаски и зачистка заусенцев для безопасной прокладки кабеля.

4. Сборка гильзопакетов. При необходимости отдельные гильзы объединяются в пакеты с помощью сварки или болтовых соединений.

5. Нанесение защитных покрытий. Для защиты от коррозии применяются:

   • Цинкование (горячее или гальваническое)

   • Полимерные покрытия

   • Огнезащитные составы

6. Комплектация. Гильзы оснащаются уплотнителями, теплоизоляцией, противопожарными вставками (ЭОМ + СС).

7. Контроль качества. Каждое изделие проходит многоступенчатый контроль, включая проверку геометрии, прочности сварных швов и качества покрытия.

Что мы производим

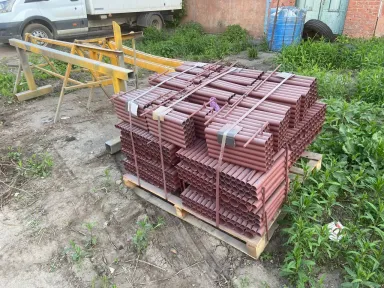

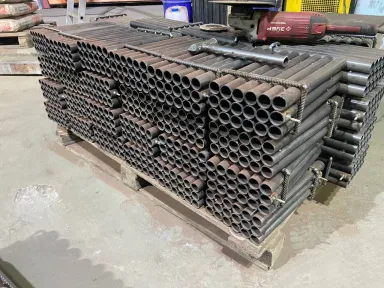

• Металлическую гильзу для прохода через стену любого диаметра (от 20 до 1200 мм)

• Закладные гильзы ЭОМ с огнестойкими вставками

• Гильзопакеты различной конфигурации — от простых 2-трубных до сложных многорядных конструкций

• Прямоугольные и фланцевые гильзы

• Гильзы по чертежам заказчика любой сложности

Как выбрать гильзу для кабеля через стену

Выбор металлической гильзы для кабеля через стену требует учёта нескольких факторов:

Диаметр и толщина стенки. Определяются сечением кабеля и механическими нагрузками. Внутренний диаметр должен быть на 5–10 мм больше наружного диаметра кабеля с изоляцией.

Условия эксплуатации. Для влажных помещений и агрессивных сред необходима нержавеющая сталь или надёжное антикоррозионное покрытие.

Требования пожарной безопасности. При проходе через стены с нормируемым пределом огнестойкости необходимо использовать огнестойкие гильзы с вставками ЭОМ + СС.

Наличие изоляции. Для снижения теплопотерь и звукопроницаемости гильзы дополняются тепло- и звукоизоляцией.

Необходимость гильзопакета. При прокладке нескольких кабелей или труб в одном месте рационально использовать гильзопакет — это экономит место и упрощает монтаж.

Примеры применения

Металлическая гильза через стену находит применение в самых разных объектах:

• Электроснабжение зданий. Стальные гильзы для прохода через стены используются для прокладки силовых кабелей между этажами и помещениями.

• Слаботочные системы. Гильзы применяются для прокладки интернет-кабелей, телефонных линий, систем видеонаблюдения и охранной сигнализации.

• Промышленные объекты. На заводах и производствах гильзы используются для прокладки кабелей через стены, перекрытия и фундаменты.

• Офисные и торговые центры. Металлическая гильза для прохода через стену обеспечивает аккуратную и безопасную прокладку коммуникаций.

• Частные дома и коттеджи. Металлическая гильза для прохода через стену необходима при вводе кабеля в дом через фундамент или наружные стены.

• Межэтажные каналы. Гильза металлическая для прохода в стене кабеля используется для прокладки вертикальных кабельных трасс между этажами.

Почему заказывают стальные гильзы у нас

Собственное производство. Мы изготавливаем гильзы на высокоточном оборудовании с лазерной резкой ЧПУ, что гарантирует идеальное качество каждой детали.

Проектирование КМД стальных гильз. Разрабатываем полную конструкторскую документацию, обеспечивая точное соответствие изделий требованиям проекта.

Работа по ГОСТ и ТУ. Все изделия соответствуют государственным стандартам и техническим условиям.

Любые типоразмеры. Изготавливаем гильзы диаметром от 20 до 1200 мм, толщиной стенки от 2 мм и более, любой длины и конфигурации.

Изготовление закладных стальных гильз любой сложности — от простых цилиндрических до многотрубных гильзопакетов и фланцевых конструкций.

Оптимальные сроки и цена. Благодаря собственному производству мы предлагаем конкурентные цены и минимальные сроки изготовления.

Комплектация под ключ. Поставляем гильзы с уплотнителями, теплоизоляцией, противопожарными вставками и всеми необходимыми комплектующими.

Контроль качества. Каждое изделие проходит многоступенчатый контроль на всех этапах производства.
