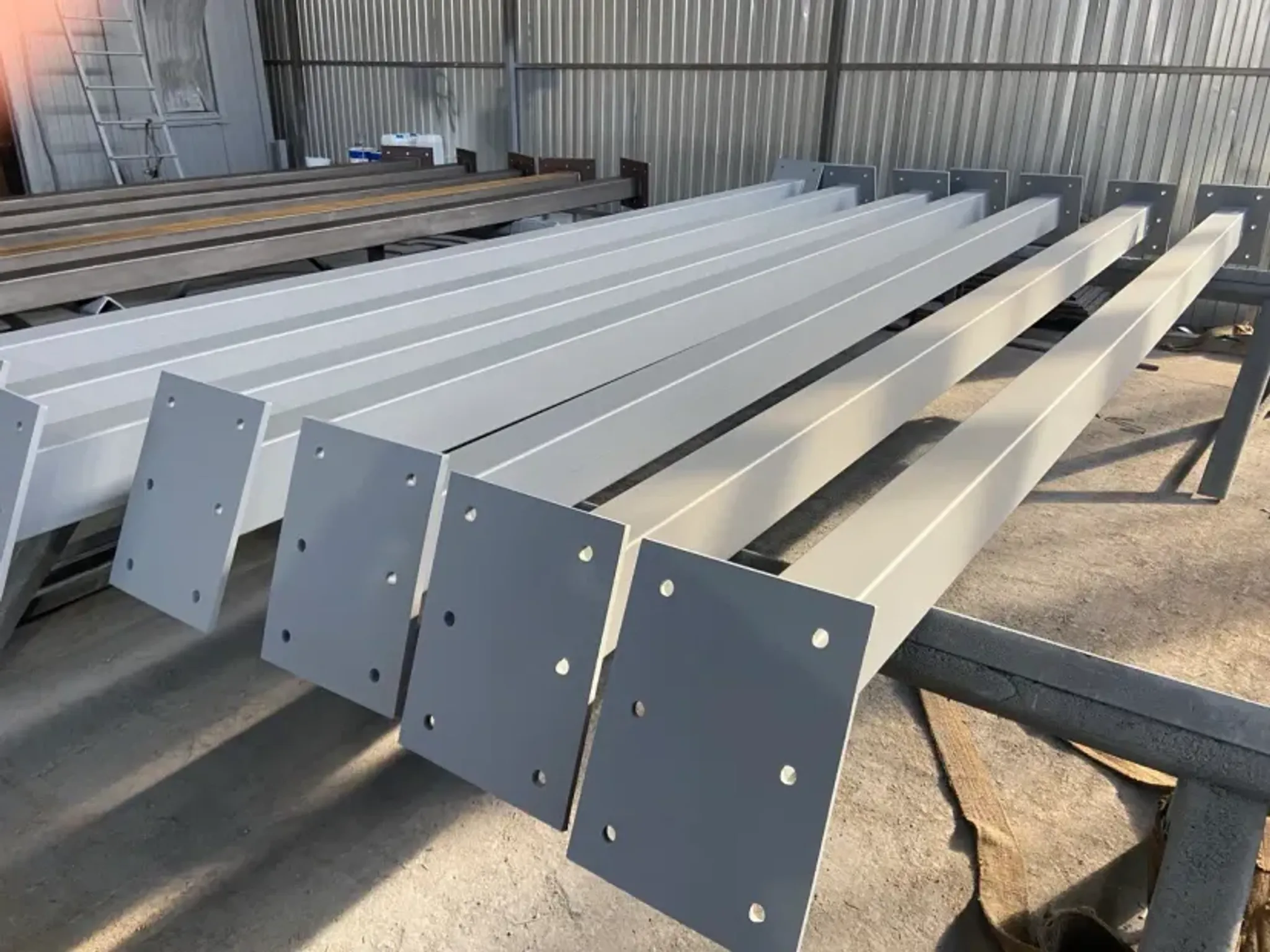

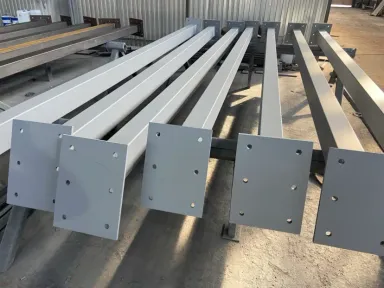

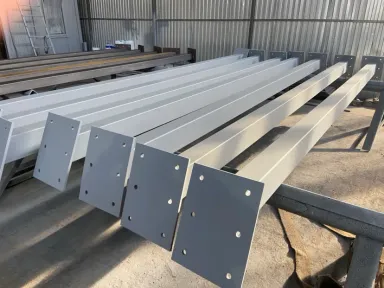

Элементы свода - это металлические детали, из которых собирается несущий каркас арочных и купольных конструкций. Они позволяют перекрывать пролёты до 60 метров и более без внутренних опор, равномерно распределяя нагрузку на фундамент. Именно от точности изготовления каждого элемента зависит надёжность и срок службы всего сооружения.
Области применения
Металлические элементы свода востребованы в строительстве промышленных и гражданских объектов, где важно получить максимум свободного пространства.
Промышленные здания: цеха, ангары, склады, логистические терминалы.
Общественные сооружения: спортивные арены, выставочные и торговые залы.
Архитектурные объекты: здания со сложной криволинейной геометрией перекрытий.

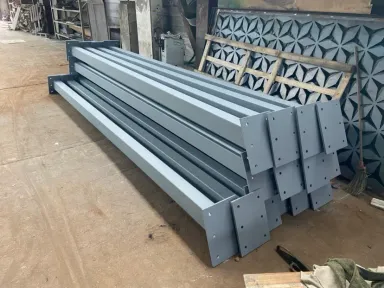

Основные виды элементов металлического свода
Каркас свода напоминает «скелет», где каждый элемент выполняет свою строго определённую функцию.

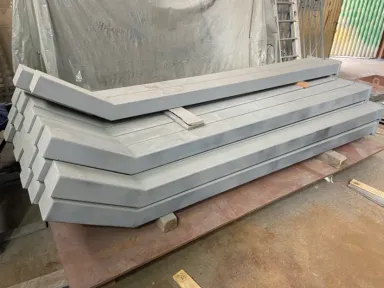

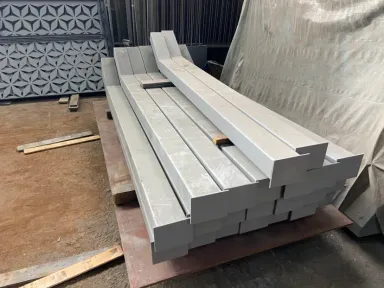

Несущие арки и ребра: основные изогнутые элементы, задающие форму свода и воспринимающие основные усилия сжатия и изгиба.
Продольные и поперечные связи: обеспечивают пространственную жесткость, объединяют арки и препятствуют потере устойчивости.
Пояса и фермы: используются для усиления конструкции и перекрытия особо больших пролетов.
Стрингеры (прогоны): продольные направляющие, служащие опорой для кровельных панелей.
Затяжки: элементы, которые воспринимают распор (горизонтальное усилие), препятствуя «разъезжанию» опор.

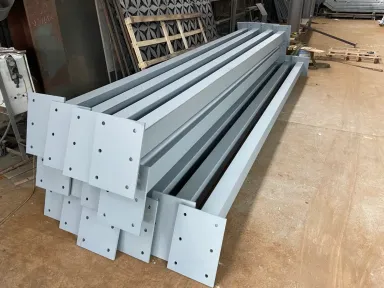

Опорные элементы (пяты свода): узлы в нижней части, через которые нагрузка передается на фундамент или колонны.
Торцевые диафрагмы: вертикальные фермы по торцам, обеспечивающие жесткость всей конструкции.
Технические характеристики
При производстве элементов свода мы строго соблюдаем требования ГОСТ и СП, что гарантирует безопасность и долговечность конструкций.
Параметр | Значение / Диапазон |
|---|---|
Материал изготовления | Конструкционные стали: С245, С255, С345, С390 (по ГОСТ 27772-2015) |
Типы профилей | Двутавры, швеллеры, уголки, профильные трубы, сварные коробчатые сечения |
Пролеты перекрытия | От 12 до 60 м и более |
Расчетные нагрузки | Снеговые, ветровые, постоянные; до *410 кгс/м² |
Точность изготовления | Допуск геометрических размеров — *±1 мм |
Толщина металла | От 4 до 40 мм |
Защитные покрытия | Горячее оцинкование, порошковая окраска (до 15 лет защиты) |
Сварка | Ручная дуговая, полуавтоматическая в среде CO₂ |
Нормативная база | СП 16.13330.2017 «Стальные конструкции», СНиП II-23-81* |
Типовые сечения элементов свода
Выбор сечения - это всегда компромисс между прочностью, весом и стоимостью конструкции. Мы подбираем оптимальные профили под конкретные нагрузки и пролеты вашего объекта.
Тип элемента | Рекомендуемые сечения | Пролет, м | Особенности |
|---|---|---|---|
Несущие арки | Двутавр 20–60, коробчатое сечение 200–600 мм | 12–60 | Воспринимают основные усилия сжатия и изгиба |
Ребра жесткости | Швеллер 10–30, уголок 75×75–160×160 | — | Задают форму свода, повышают устойчивость |
Продольные связи | Уголок 63×63–120×120, труба Ø60–140 мм | — | Обеспечивают пространственную жесткость |
Фермовые элементы | Сварные из уголков и труб | 18–60 | Для перекрытия *больших пролетов |
Основные этапы изготовления
Производство элементов свода - это многоступенчатый процесс, где мы контролируем качество на каждом этапе, от раскроя металла до финальной отгрузки.
Проектирование: разработка 3D-модели и расчет напряженно-деформированного состояния.
Подготовка металла: раскрой и резка заготовок (лазерная резка).
Гибка и вальцовка: придание криволинейной формы на *станках с ЧПУ.
Сварка: сборка узлов с автоматической сваркой и контролем качества швов.
Обработка поверхности: грунтовка и порошковая окраска по цвету RAL.
Контроль качества: проверка геометрии, сварных швов и прочности.
Маркировка и комплектация: подготовка к отгрузке по осям и захваткам для удобства монтажа.
Факторы, влияющие на стоимость
Итоговая цена складывается из нескольких ключевых параметров. Мы всегда предлагаем оптимальный баланс между бюджетом и качеством.
Пролет и геометрия: чем сложнее форма, тем выше затраты на гибку.
Марка стали: применение высокопрочных сталей (С345, С390) увеличивает стоимость, но позволяет уменьшить сечение.
Защитные покрытия: оцинкование дороже окраски, но обеспечивает максимальную долговечность.
Объем заказа: крупные партии позволяют нам оптимизировать затраты и предложить лучшую цену.
Преимущества заказа в нашей компании
Мы - не просто поставщик, а надежный партнер, который берет на себя ответственность за качество каждого элемента.
Индивидуальное проектирование: разработка КМД под любую геометрию и нагрузки.
Собственное производство: полный цикл - от раскроя до отгрузки, без посредников.
Точность изготовления: допуск геометрических размеров *±1 мм.
Контроль качества: входной контроль металла и проверка сварных швов.
Соблюдение ГОСТ и СП: все конструкции рассчитаны на реальные эксплуатационные нагрузки.
Гибкие сроки: оперативное изготовление под ваш график строительства.
Контактная информация
По вопросам проектирования, изготовления и поставки элементов свода обращайтесь к нам — мы поможем рассчитать стоимость и запустить ваши конструкции в производство в кратчайшие сроки.
📞 Телефон: +7 (495) 188-80-44
📧 E-mail: info@investsteel.ru
Оставьте заявку, и наши специалисты проконсультируют вас по всем техническим вопросам и предложат выгодные условия сотрудничества.
