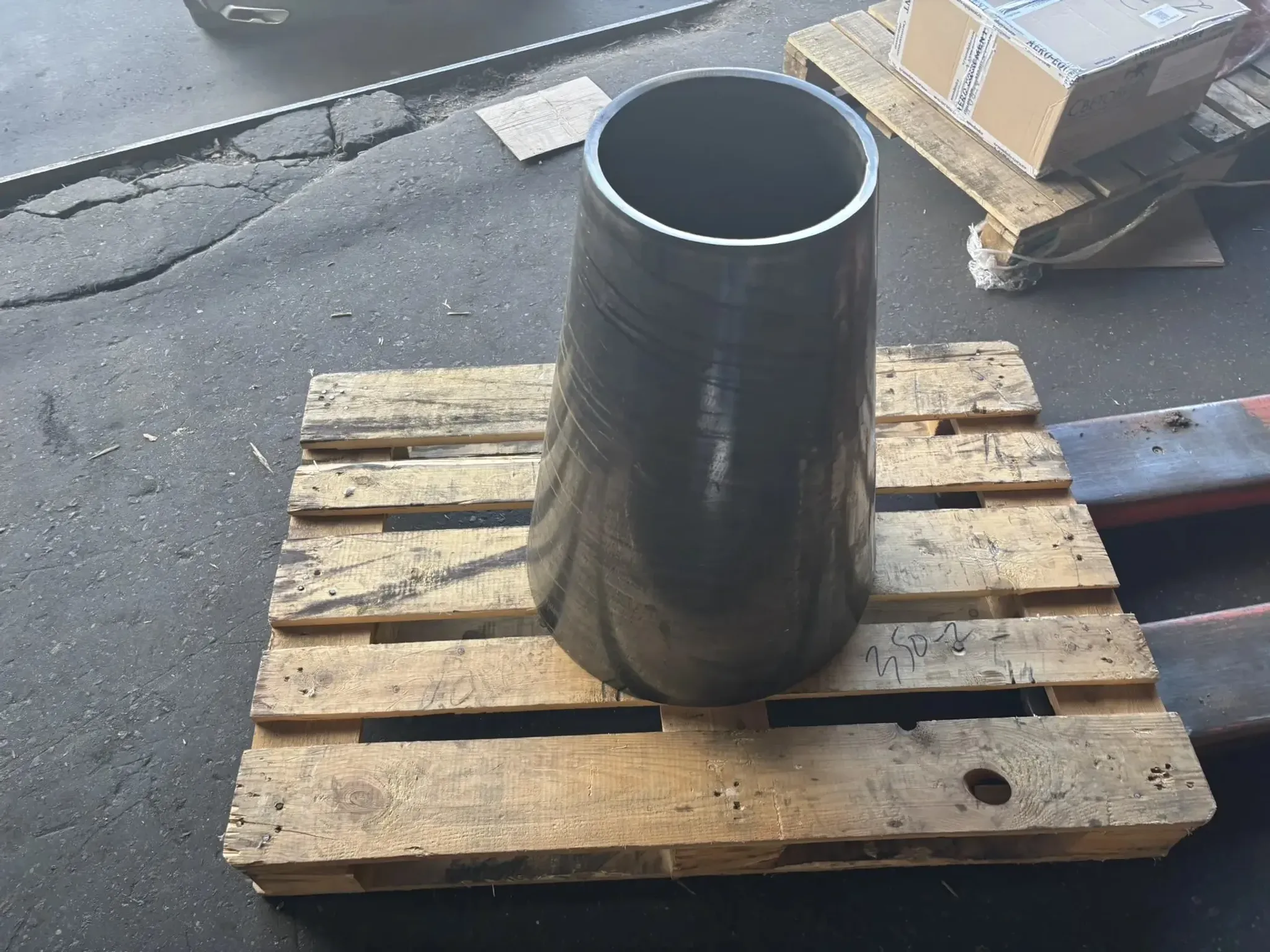

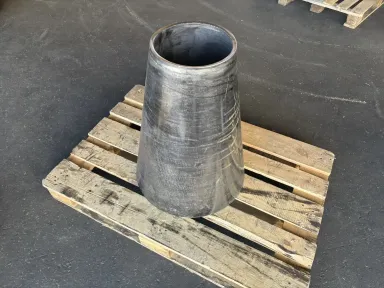

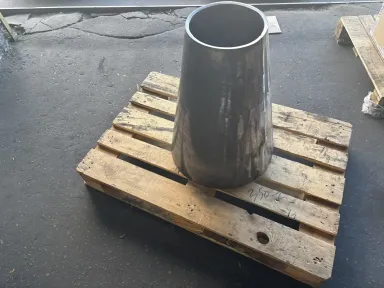

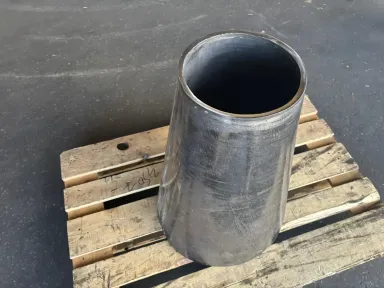

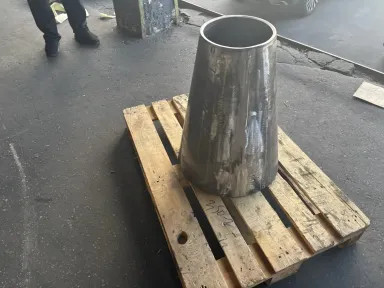

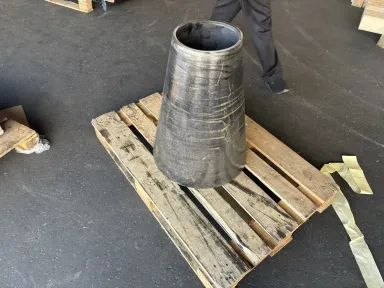

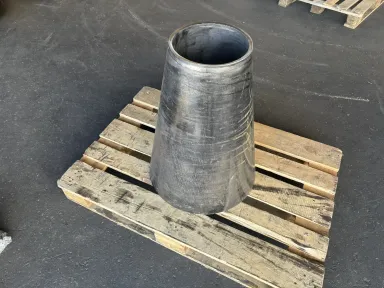

Мы выполнили заказ по изготовлению конической обечайки (стального переходного конуса) для промышленного оборудования. Изделие изготовлено из стали 09Г2С с полным проваром шва и обязательным ультразвуковым контролем качества сварных соединений.
Характеристики выполненного проекта
Технические параметры конической обечайки:
Большой диаметр: 508 мм
Малый диаметр: 244 мм
Толщина стенки: 10 мм
Высота конуса: 671 мм (допуск +/-10 мм)
Материал: сталь 09Г2С
Качество шва: полный провар с УЗК контролем
Ультразвуковой контроль сварных швов (УЗК)
УЗК (Ультразвуковой контроль) - это неразрушающий метод контроля, позволяющий выявить внутренние и поверхностные дефекты сварных соединений без нарушения целостности изделия.
Почему выбрана сталь 09Г2С?
Сталь 09Г2С - конструкционная низколегированная сталь для сварных конструкций, которая идеально подходит для изготовления конических обечаек и переходов.
Что такое коническая обечайка и где она применяется?
Коническая обечайка (конусный переход) - это фасонная деталь трубопровода или сосуда давления с конической формой, обеспечивающая плавный переход между различными диаметрами
Сферы применения конических обечаек:
Нефтегазовая промышленность
Применяются на трубопроводах нефте- и газопроводов для соединения труб разного диаметра.Химическая промышленность
Используются в химических производствах для сосудов и аппаратов, работающих под давлением.Энергетика
Применяются в энергетических системах, водопроводах, воздуховодах и газопроводах.Пищевая и фармацевтическая промышленность
Коническая форма позволяет успешно применять переходы в инженерных системах пищевых и фармацевтических производств.Машиностроение и строительство
Используются в различных отраслях промышленности при укладке трубопроводных систем.
Преимущества конической формы:
Плавное изменение сечения - обеспечивает стабильность потока среды.
Универсальность - подходят для трубопроводов различного назначения.
Надежность - высокая прочность соединений.
Температурная стойкость - работают в диапазоне от -60°С до +150°С .
Преимущества УЗК:
Высокая точность - выявление скрытых дефектов и внутренних несплошностей.
Безопасность - не требует остановки производства или разрушения изделия.
Полнота проверки - позволяет оценить качество всех типов сварных швов: стыковых, угловых, нахлесточных и тавровых.
Достоверность - основан на прохождении ультразвуковых волн и регистрации их отражений от дефектов.
